Грузовик Iveco Stralis. Руководство - часть 41

S

TRALIS

ДВИГАТЕЛЬ F3B

169

Рисунок 64

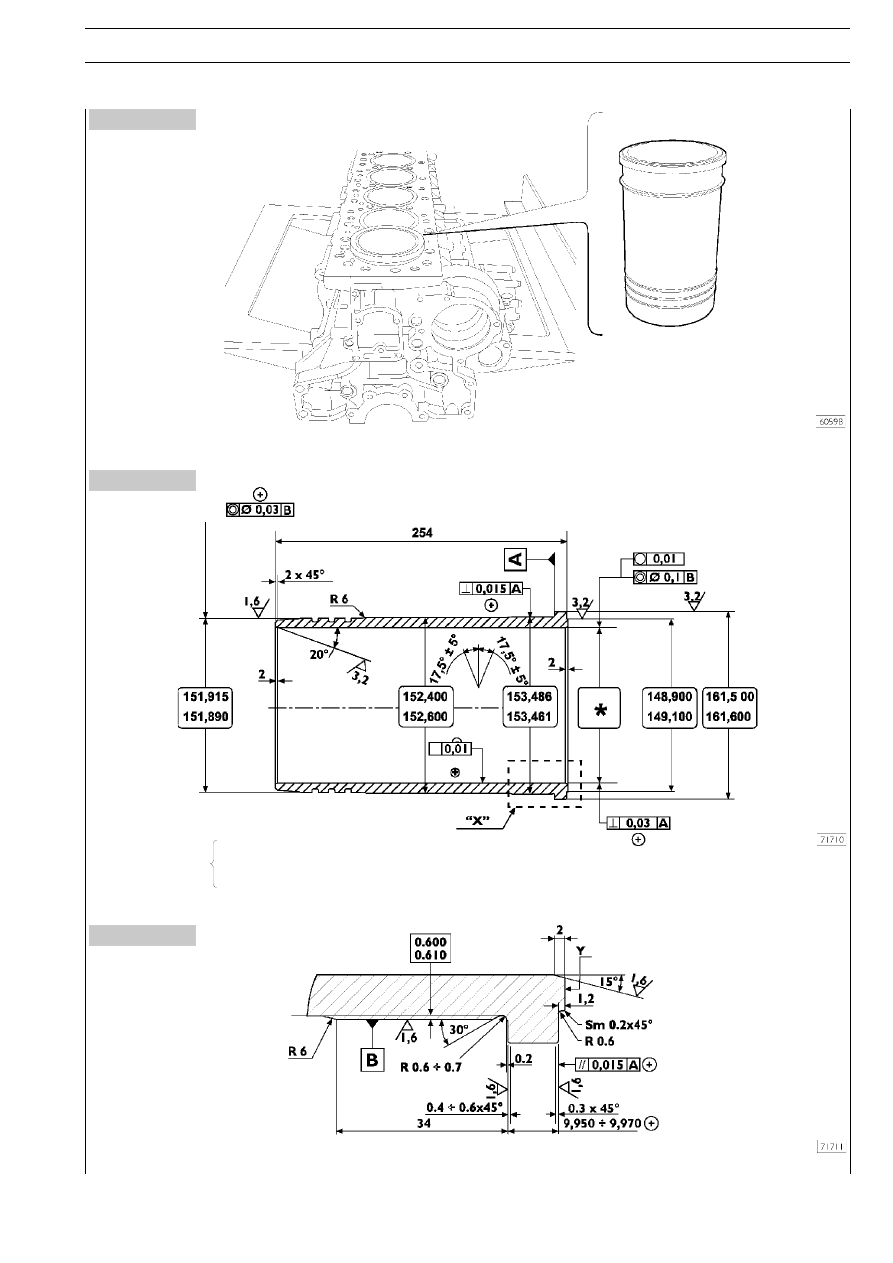

Гильзы цилиндров

КАРТЕР В СБОРЕ С ГИЛЬЗАМИ ЦИЛИНДРОВ

Рисунок 65

Размерная группа

А = 135,000O135,013 мм

В = 135,011O135,024 мм

ОСНОВНЫЕ РАЗМЕРЫ ГИЛЬЗЫ ЦИЛИНДРА

ВИД Х

Y  — Место расположения маркировки размерной группы

Рисунок 66

170

ДВИГАТЕЛЬ F3B

S

TRALIS

Рисунок 67

Рисунок 68

Рисунок 69

Рисунок 70

Рисунок 71

540420

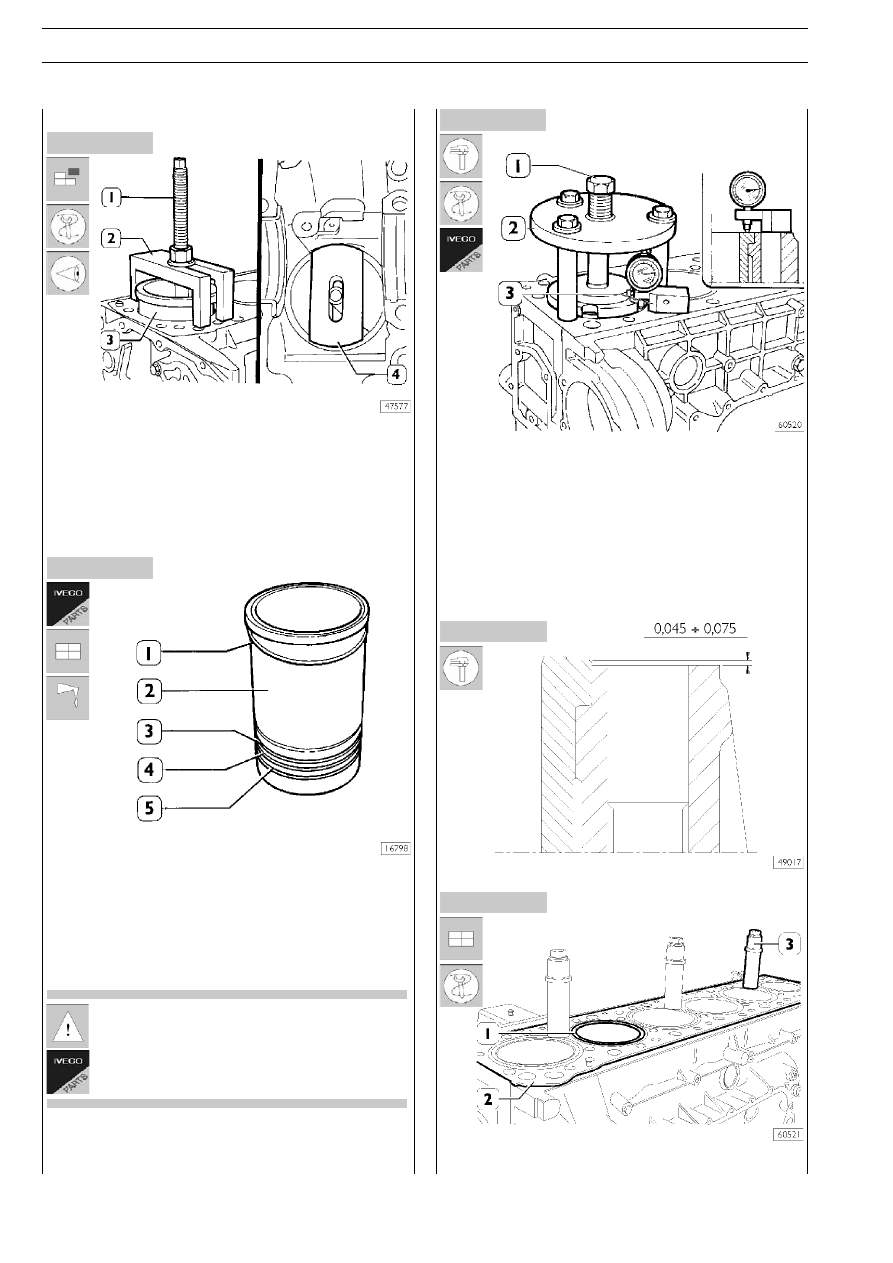

Замена гильз цилиндров

Снятие

Установите съемник 99360706 (2) и проставку 99360728
(4) так, как показано на рисунке; следите, чтобы проставка
(4) точно расположилась на гильзе цилиндра.
Затяните гайку на болте (1) и извлеките гильзу (3) из блока
цилиндров.

Установка и проверка величины выступания гильз

Обязательно замените уплотнительные кольца (3, 4 и 5).
Установите регулировочное кольцо (1) на гильзу цилиндра
(2). Смажьте нижнюю часть кольца и установите его в циO
линдр соответствующей оправкой.

В комплект запасных частей входят регулировочO
ные кольца (1) следующей толщины:
0,08 мм — 0,10 мм — 0,12 мм — 0,14 мм.

Проверьте величину выступания гильзы цилиндра, воспольO
зовавшись инструментом 99360334 (2) и затянув болт (1)
крутящим моментом 225 Н·м. При помощи индикатора
99395603, который поставляется в комплекте с кронштейO
ном 99370415 (3), убедитесь, что выступание гильзы цилинO
дра над верхней плоскостью блока цилиндров составляет
0,045O0,075 мм (рисунок 70); если это не так, замените
регулировочное кольцо (1, рисунок 68) , подобрав кольцо
нужной толщины из комплекта запасных частей.

ВЫСТУПАНИЕ ГИЛЬЗЫ ЦИЛИНДРА

По завершении установки зафиксируйте гильзы цилиндров
(1) в блоке цилиндров (2) втулками 99360703 (3).

S

TRALIS

ДВИГАТЕЛЬ F3B

171

Испр. — апрель 2002 г.

5408

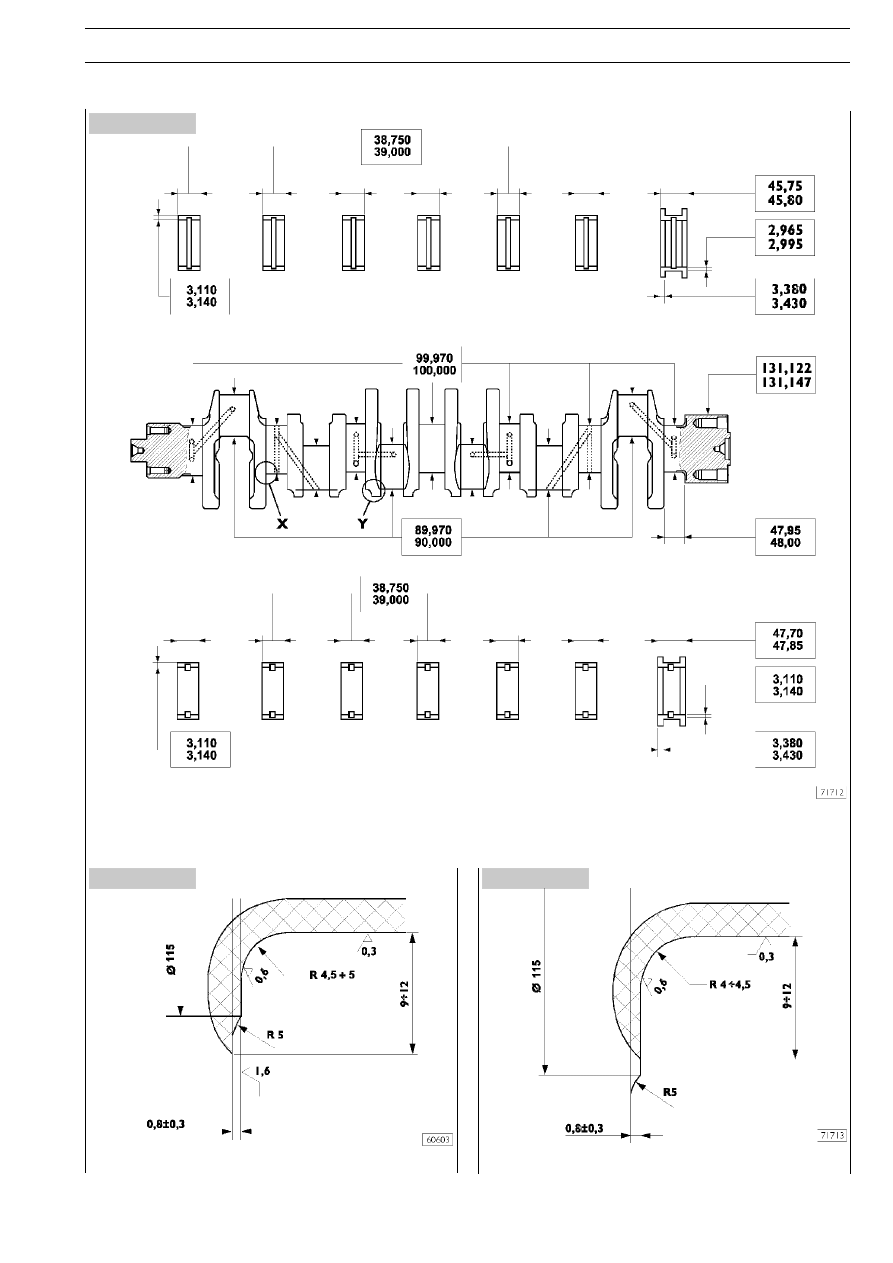

Коленчатый вал

Верхние вкладыши коренных подшипников

Рисунок 72

Нижние вкладыши коренных подшипников

ОСНОВНЫЕ РАЗМЕРЫ КОЛЕНЧАТОГО ВАЛА И ВКЛАДЫШЕЙ КОРЕННЫХ ПОДШИПНИКОВ

Проверьте состояние коренных и шатунных шеек коленчатого вала. На них не должно быть задиров, а также овальности

и чрезмерного износа. Приведенные данные относятся к нормальному диаметру шеек.

Х. Размеры и обработка в местах концентрации

напряжений коренной шейки коленчатого вала

Рисунок 73

Рисунок 74

ПОЛИРОВАННЫЕ

ШЛИФОВАННЫЕ

ШЛИФОВАННЫЕ

Y. Размеры и обработка в местах концентрации

напряжений шатунной шейки коленчатого вала

ПОЛИРОВАННЫЕ

ШЛИФОВАННЫЕ

172

ДВИГАТЕЛЬ F3B

S

TRALIS

540812

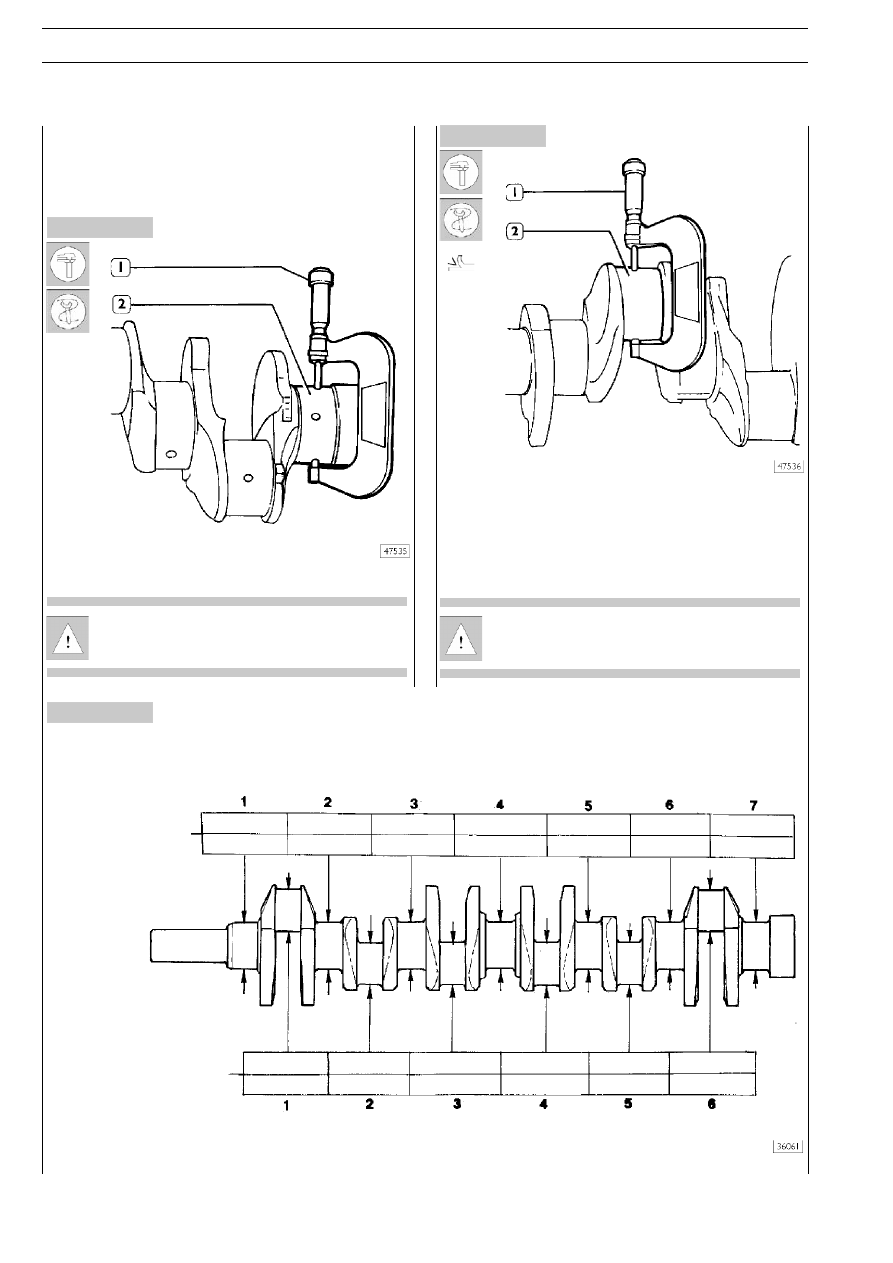

Измерение диаметров коренных
и шатунных шеек коленчатого вала

Перед шлифовкой микрометром (1) измерьте диаметры коO
ренных и шатунных шеек (2) коленчатого вала и определиO
те, ориентируясь на ремонтный размер вкладышей подшипO
ников, до которого диаметра следует прошлифовать шейки.

Рисунок 75

Рисунок 76

Рисунок 77

ИЗМЕРЕНИЕ ДИАМЕТРОВ КОРЕННЫХ ШЕЕК

Рекомендуется внести полученные значения в табO
лицу (рисунок 76).

ИЗМЕРЕНИЕ ДИАМЕТРОВ ШАТУННЫХ ШЕЕК

Во время шлифовки особенно следите за соблюдением
размеров в местах концентрации напряжений коренных
и шатунных шеек, указанным на рисунках 73 и 74.

Все коренные и шатунные шейки следует довести
до ремонтного размера одной и той же размерной
группы, чтобы не нарушить балансировку вала.

Таблица для записи измеренных диаметров коренных и шатунных шеек коленчатого вала.

КОРЕННЫЕ ШЕЙКИ

∅ Минимум

∅ Максимум

∅ Минимум

∅ Максимум

ШАТУННЫЕ ШЕЙКИ
