Грузовик Iveco Stralis. Руководство - часть 39

S

TRALIS

ДВИГАТЕЛЬ F3B

161

Испр. — апрель 2002 г.

Рисунок 24

Рисунок 25

Рисунок 26

Рисунок 27

Рисунок 28

Рисунок 29

540110

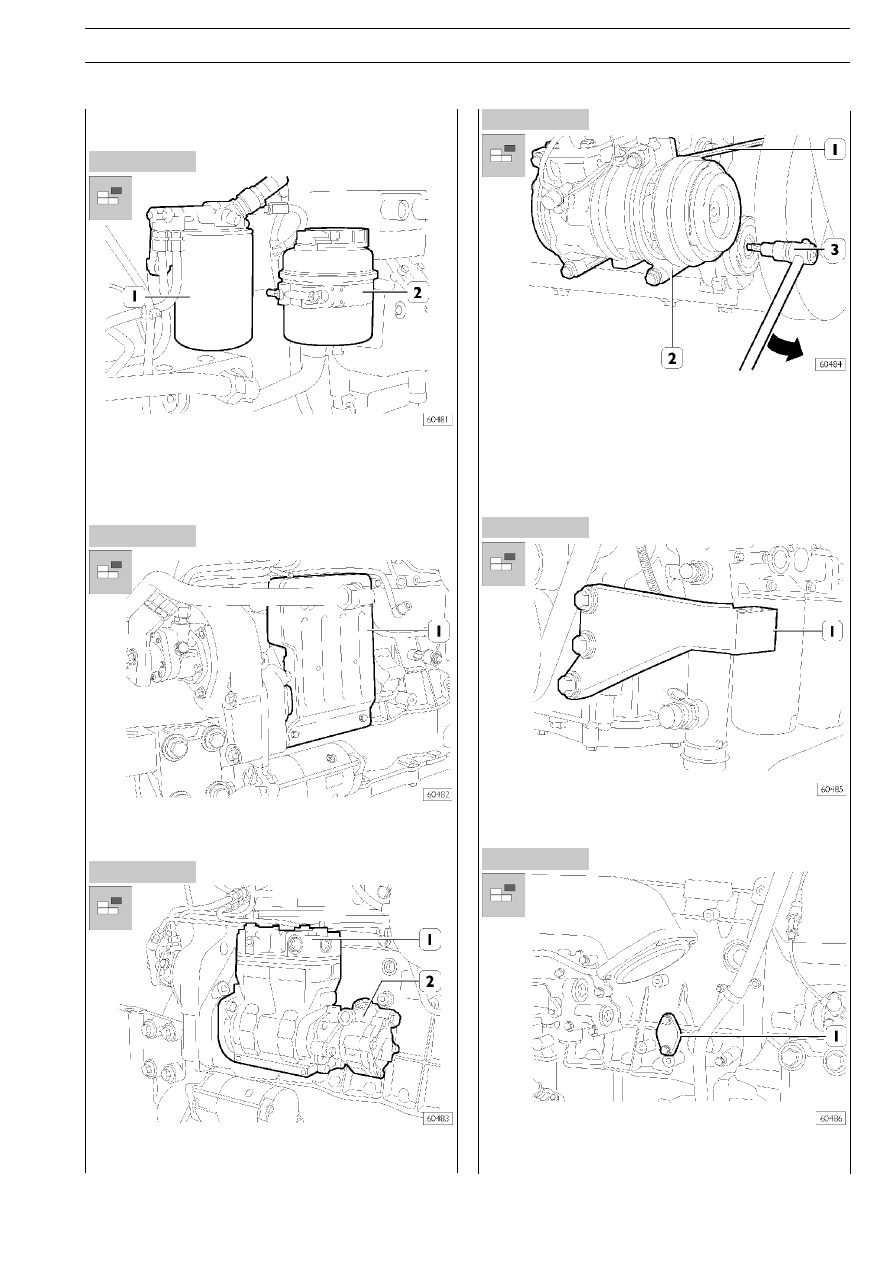

РАЗБОРКА ДВИГАТЕЛЯ НА СТЕНДЕ

Перед установкой двигателя на вращающийся стенд
99322230 отсоедините и снимите следующие детали:

С правой стороны двигателя

❑ Топливный фильтр (1).
❑ Бачок гидроусилителя руля (2).
❑ Электрические разъемы.

❑ Звукоизоляцию (1).
❑ Трубки, присоединенные к компрессору.

❑ Компрессор (1) в сборе с насосом гидроусилителя

руля (2).

❑ При помощи инструмента (3), действуя в направлении,

указанном стрелкой, снимите ремень привода кондиO
ционера (1).

❑ Снимите кондиционер (2) со стоек крепления к двигаO

телю.

С левой стороны двигателя

❑ Кронштейн опоры двигателя (1).

❑ Редукционный клапан системы смазки (1).

162

ДВИГАТЕЛЬ F3B

S

TRALIS

Рисунок 30

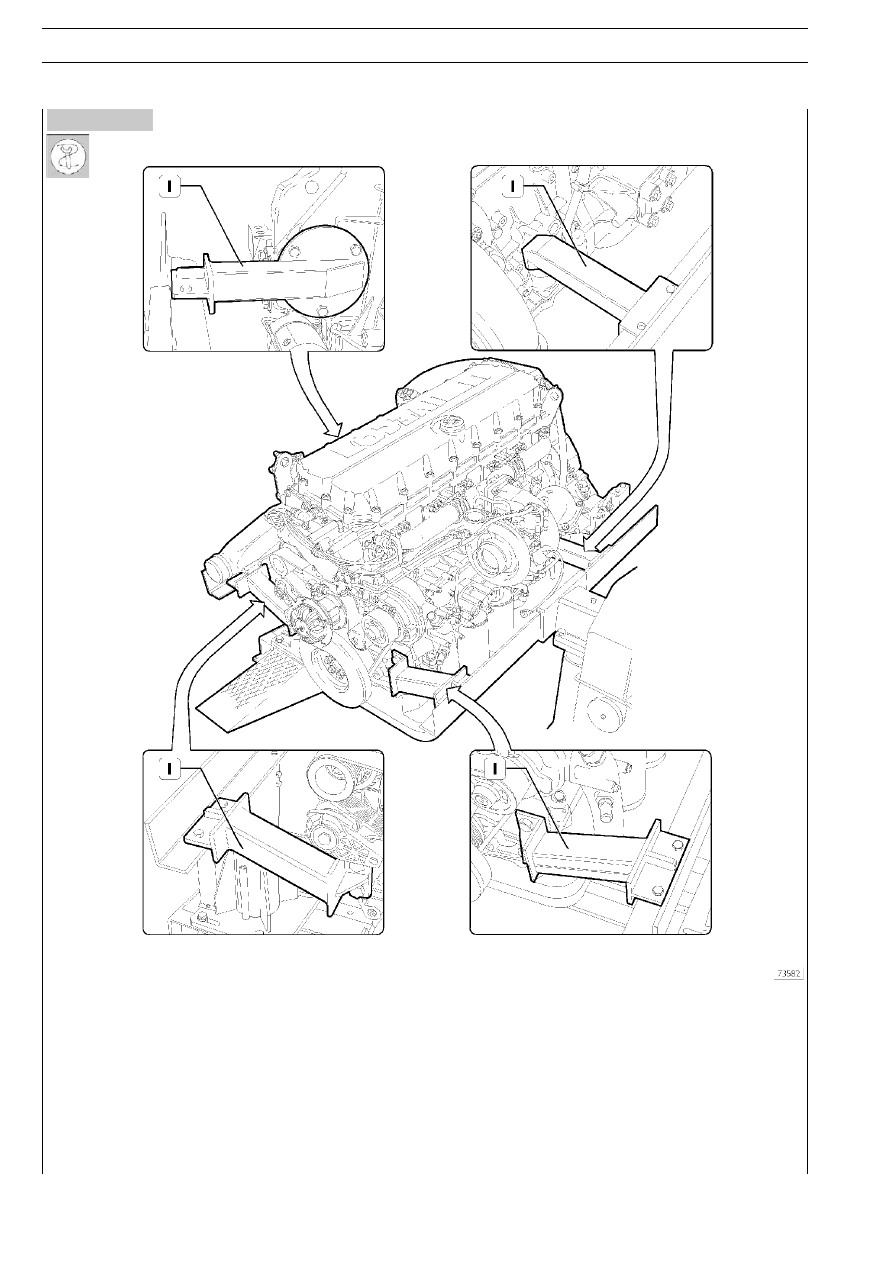

Закрепите двигатель на вращающемся стенде 99322230 при помощи кронштейнов 99361036 (1, рисунок 30).

S

TRALIS

ДВИГАТЕЛЬ F3B

163

Испр. — апрель 2002 г.

Рисунок 31

Рисунок 32

Рисунок 33

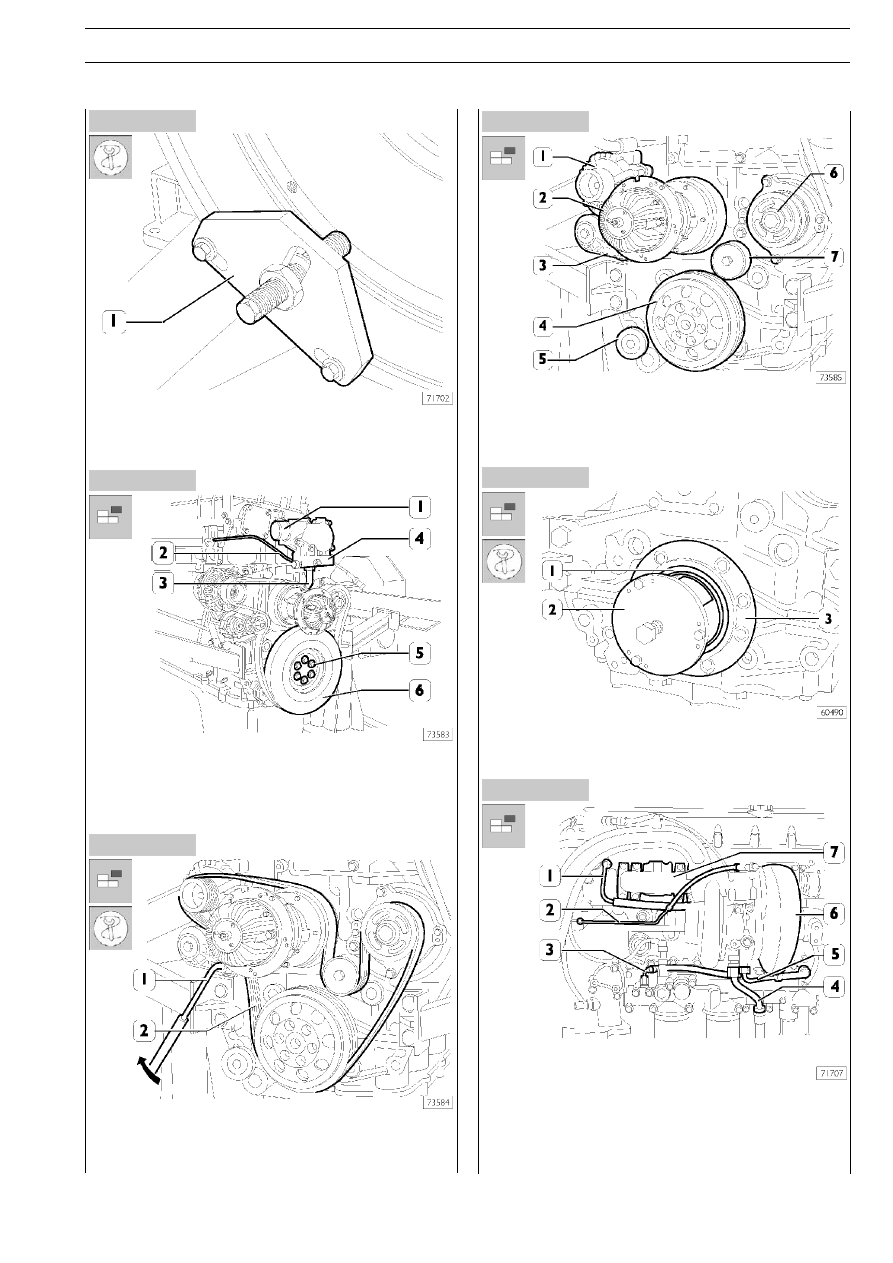

Снимите всю электропроводку с датчиков и с электрических
устройств управления. Приспособлением (1) 99360351 заO
блокируйте маховик двигателя.

Вывернув болты (5) снимите гаситель крутильных колебаний
(6). Отсоедините от электромагнитного клапана (4) турбины
с изменяемой геометрией трубки (2 и 3). Снимите термоO
стат в сборе (1) вместе с электромагнитным клапаном (4).

При помощи инструмента (1), действуя в направлении, укаO
занном стрелкой, снимите ремень привода навесного обоO
рудования (2).

Снимите генератор (1), муфту электровентилятора (2), авO
томатические натяжители (3 и 5), шкив (4), насос охлажO
дающей жидкости (6) и шкив (7).

Рисунок 34

Рисунок 35

Съемником 99340053 (2) извлеките сальник коленчатого
вала (1). Снимите фланец (3).

Снимите трубки системы охлаждения (1 и 5), отводную
трубку охлаждающей жидкости (1), трубку (2) пневмосистеO
мы управления приводами, питающие масляные трубки (3),
трубку возврата масла (4), турбонагнетатель в сборе (6) и
выпускной коллектор (7).

Рисунок 36

164

ДВИГАТЕЛЬ F3B

S

TRALIS

Рисунок 37

Рисунок 38

Рисунок 39

Рисунок 40

Рисунок 41

Рисунок 42

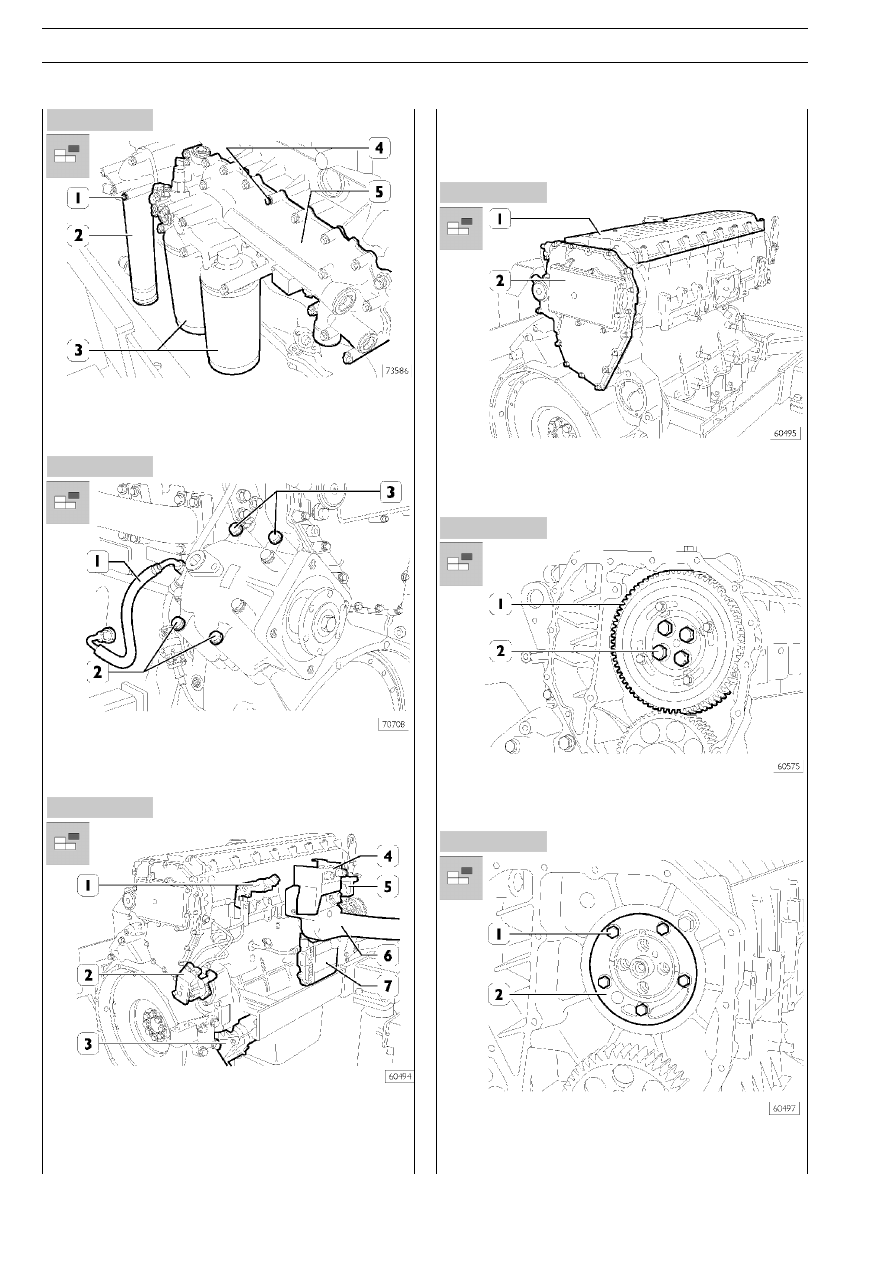

Съемником 99360314 отверните масляные фильтры (3).
❑ Отверните болты (4) и снимите теплообменник (5).
❑ Отверните болты (1) и снимите трубку системы охлажO

дения (2).

Чтобы снять коробку отбора мощности (если установлена):
❑ отсоедините трубку (1) системы смазки;
❑ отверните 4 болта (2 и 3).

Снимите следующие детали:
❑ кронштейн (1) топливного фильтра,
❑ топливный насос (2) с трубками,
❑ стартер (3),
❑ кронштейн кнопок стартера (4),

❑ воздушный фильтр клапана PWN (5),
❑ впускной коллектор (6) в сборе с обогревателем предO

пускового прогрева двигателя,

❑ электронный блок управления двигателем (7).

❑ Снимите крышку головки блока цилиндров (1) и крышку

газораспределительного механизма (2) с фильтром
картерных газов.

❑ Отверните болты (2) и снимите шестерню (1) с задаюO

щим зубчатым колесом.

❑ Отверните болты (1). Вверните один из них в отверO

стие, чтобы снять усиливающую пластину (2). Снимите
листовую металлическую прокладку.
