Предварительное определение размерной группы вкладышей коренных и шатунных подшипников

Для каждой из шеек коленчатого вала следует выполнить перечисленные ниже операции.

КОРЕННЫЕ ШЕЙКИ

❑ Определить размерную группу диаметра отверстия

в картере.

❑ Определить размерную группу диаметра коренной

шейки коленчатого вала.

❑ Выбрать размерную группу вкладышей подшипников.

ШАТУННЫЕ ШЕЙКИ

❑ Определить размерную группу диаметра отверстия

в шатуне.

❑ Определить размерную группу диаметра шатунной

шейки коленчатого вала.

❑ Выбрать размерную группу вкладышей подшипников.

ОПРЕДЕЛЕНИЕ РАЗМЕРНОЙ ГРУППЫ ДИАМЕТРА ОТВЕРСТИЯ ДЛЯ ВКЛАДЫШЕЙ КОРЕННЫХ
ПОДШИПНИКОВ В КАРТЕРЕ

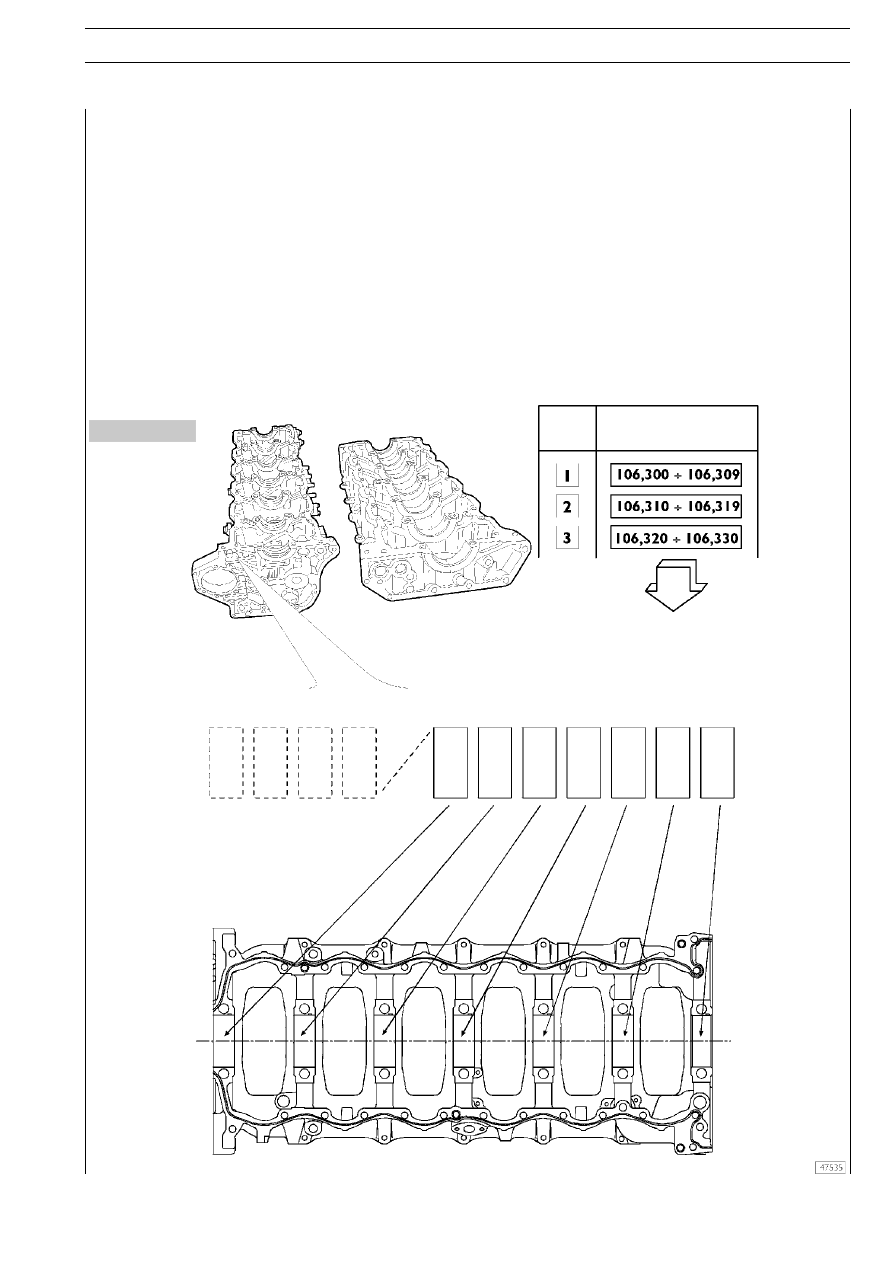

Впереди картера, в указанном месте, нанесены две группы цифр.
❑ Первая группа цифр (четыре) определяет парные детали картер — объединенная крышка коренных подшипников.
❑ Следующие семь цифр по отдельности соответствуют размерной группе диаметра каждого из отверстий.
❑ Каждая из цифр может быть 1, 2 или 3.

Рисунок 78

РАЗМЕРНАЯ

ГРУППА

НОМИНАЛЬНЫЙ ДИАМЕТР

ОТВЕРСТИЯ В КОРПУСЕ

КОРЕННОГО ПОДШИПНИКА

174

ДВИГАТЕЛЬ F3B

S

TRALIS

Выбор вкладышей коренных и шатунных подшипников

Для обеспечения требуемых установочных зазоров вкладыши коренных и шатунных подшипников следует выбирать
в соответствии с приведенными ниже указаниями.

Эта операция позволяет определить наиболее подходящие вкладыши для каждой из шеек (при необходимости, для каждой
из шеек могут выбираться вкладыши разных размерных групп).

В зависимости от толщины вкладыши разбиты на группы,
маркированные цветными метками (красная — зеленая —
красная/черная — зеленая/черная).

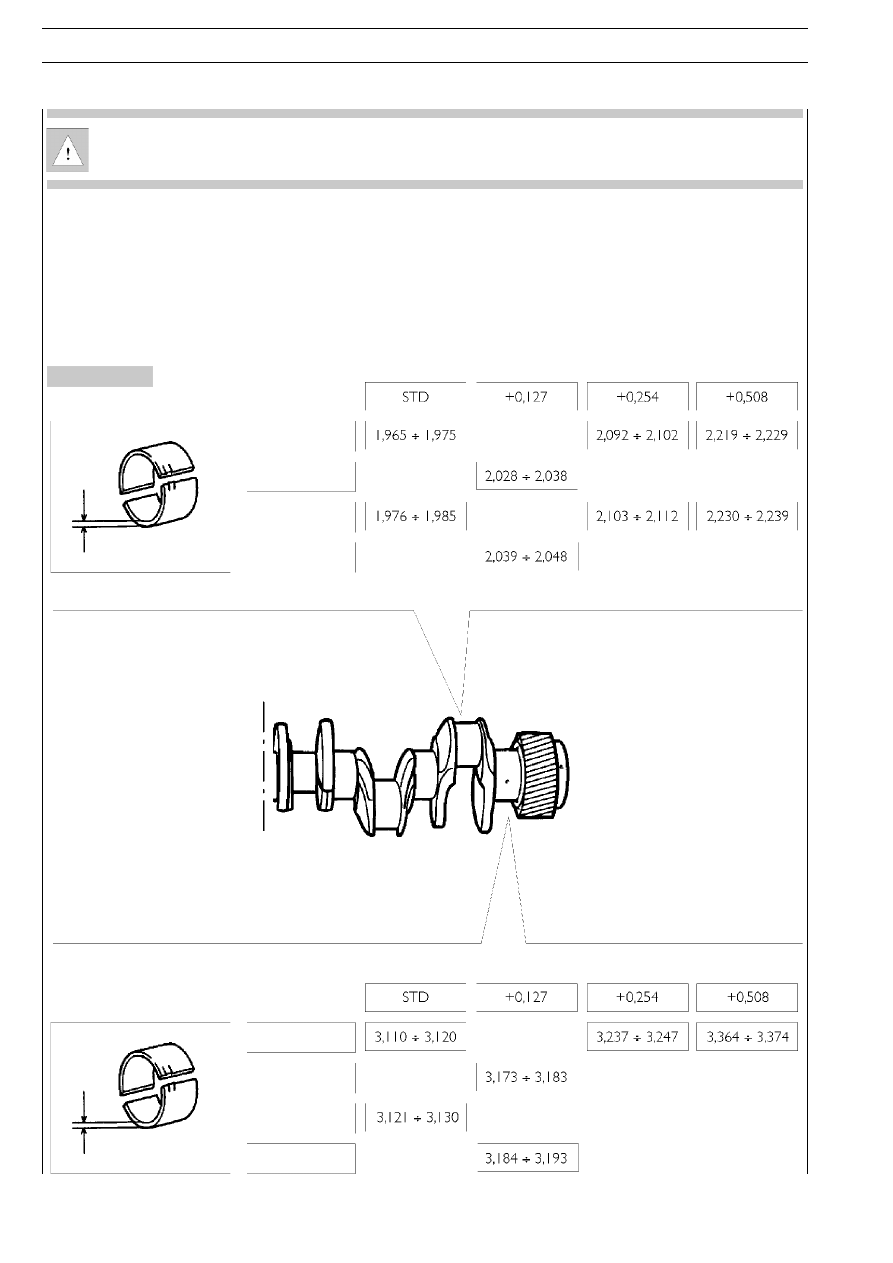

На рисунке 79 приведены размеры вкладышей коренных и
шатунных подшипников, поставляемых в запасные части ноO
минальных размеров (STD) и ремонтных размеров (+0,127,
+0,254, +0,508).

Шатунные вкладыши

Рисунок 79

Вкладыши коренных подшипников

красный

красный/черный

зеленый

зеленый/черный

красный

красный/черный

зеленый

зеленый/черный

ММ

ММ

S

TRALIS

ДВИГАТЕЛЬ F3B

175

Рисунок 80

РАЗМЕРНАЯ

ГРУППА

НОМИНАЛЬНЫЙ ДИАМЕТР

ШАТУННОЙ ШЕЙКИ

РАЗМЕРНАЯ

ГРУППА

НОМИНАЛЬНЫЙ ДИАМЕТР

КОРЕННОЙ ШЕЙКИ

ОПРЕДЕЛЕНИЕ РАЗМЕРНОЙ ГРУППЫ ДИАМЕТРА КОРЕННЫХ И ШАТУННЫХ ШЕЕК (шейки номинального диаметра)

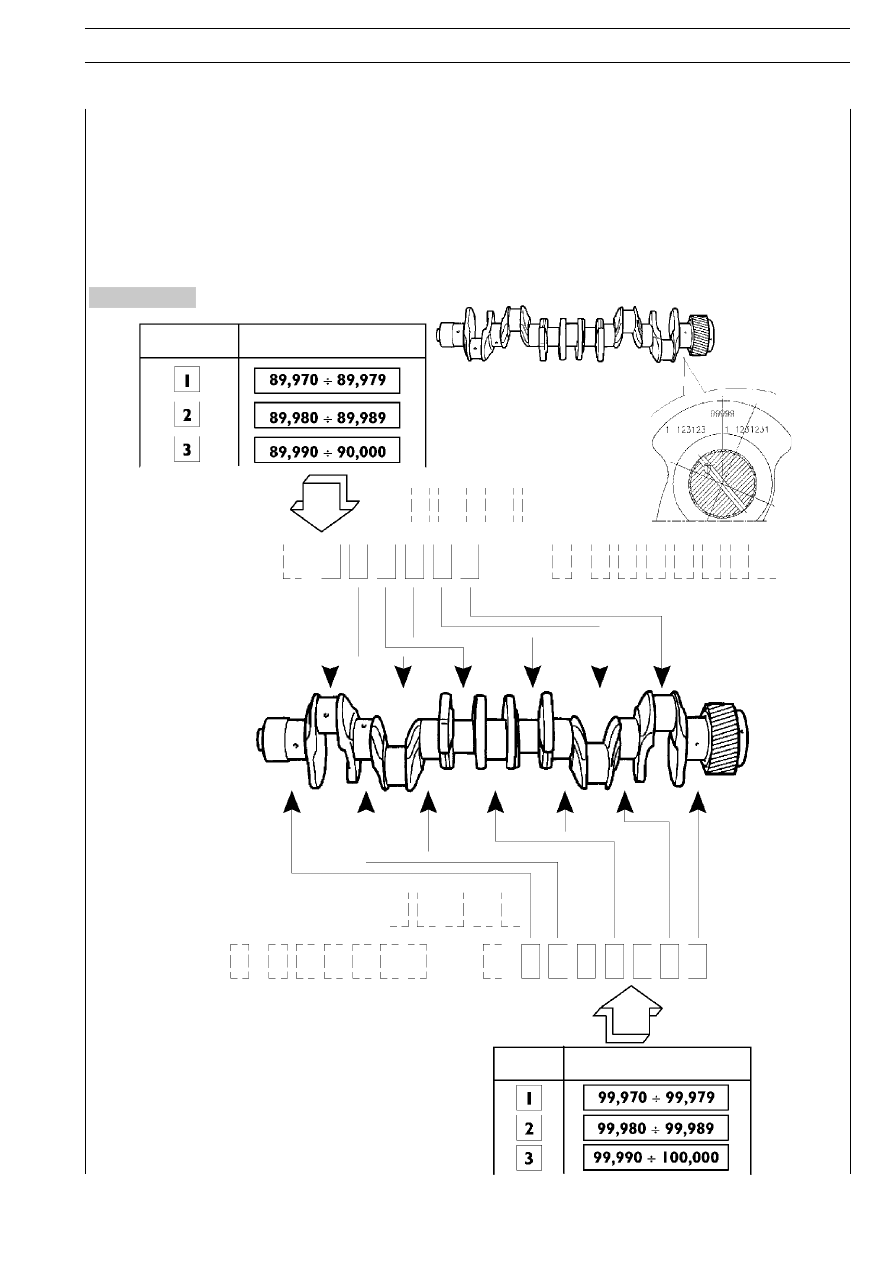

На коленчатом валу, в месте, указанном стрелкой (рисунок 80 вверху), нанесены три группы цифр:

❑ Первая группа из пяти цифр соответствует каталожному номеру коленчатого вала.

❑ Под этой группой цифр слева расположены шесть цифр, относящихся к шатунным шейкам. Цифра перед ними указывает

на состояние шеек (1 = STD, 2 = –0,127). Остальные шесть цифр по отдельности определяют размерную группу диаметO
ра соответствующей шатунной шейки (рисунок 80 вверху).

❑ Группа из семи цифр справа, перед которыми расположена отдельная цифра, относится к коренным шейкам: отдельная

цифра указывает на состояние шеек (1=STD, 2=–0,127), а остальные семь цифр по отдельности определяют размерную
группу диаметра соответствующих коренных шеек (рисунок 80 внизу).

КОРЕННЫЕ ШЕЙКИ

∅ мм

176

ДВИГАТЕЛЬ F3B

S

TRALIS

Рисунок 81

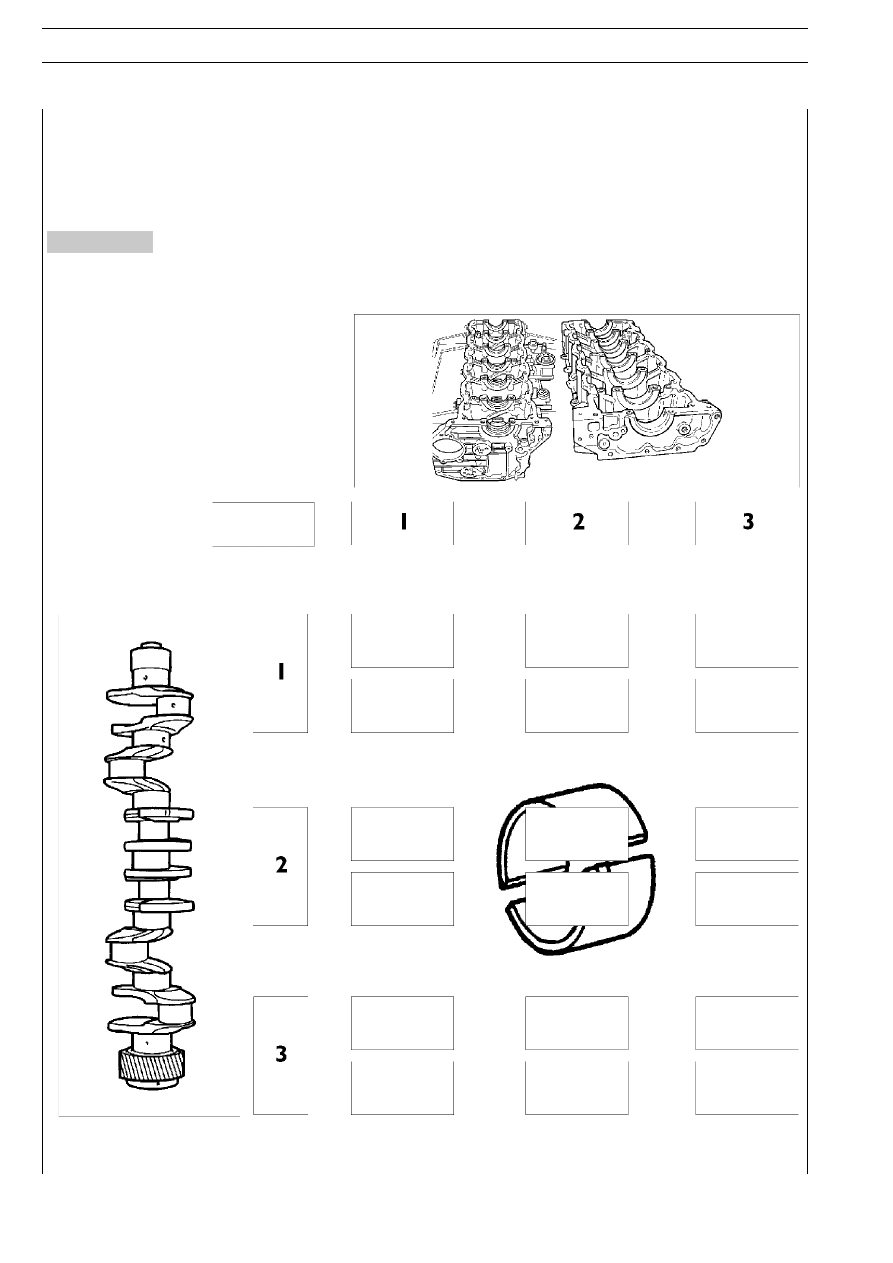

ВЫБОР ВКЛАДЫШЕЙ КОРЕННЫХ ПОДШИПНИКОВ

После прочтения данных, выштампованных на картере и на коленчатом валу, для каждой из коренных шеек при помощи табO
лицы можно выбрать размерную группу вкладышей подшипников:

СТАНД.

РАЗМЕРНАЯ

ГРУППА

красный

зеленый

зеленый

зеленый

зеленый

красный

зеленый

зеленый

зеленый

зеленый

зеленый

зеленый

красный

красный

зеленый

зеленый

красный

красный
