ДВИГАТЕЛЬ F3B

189

Испр. — апрель 2002 г.

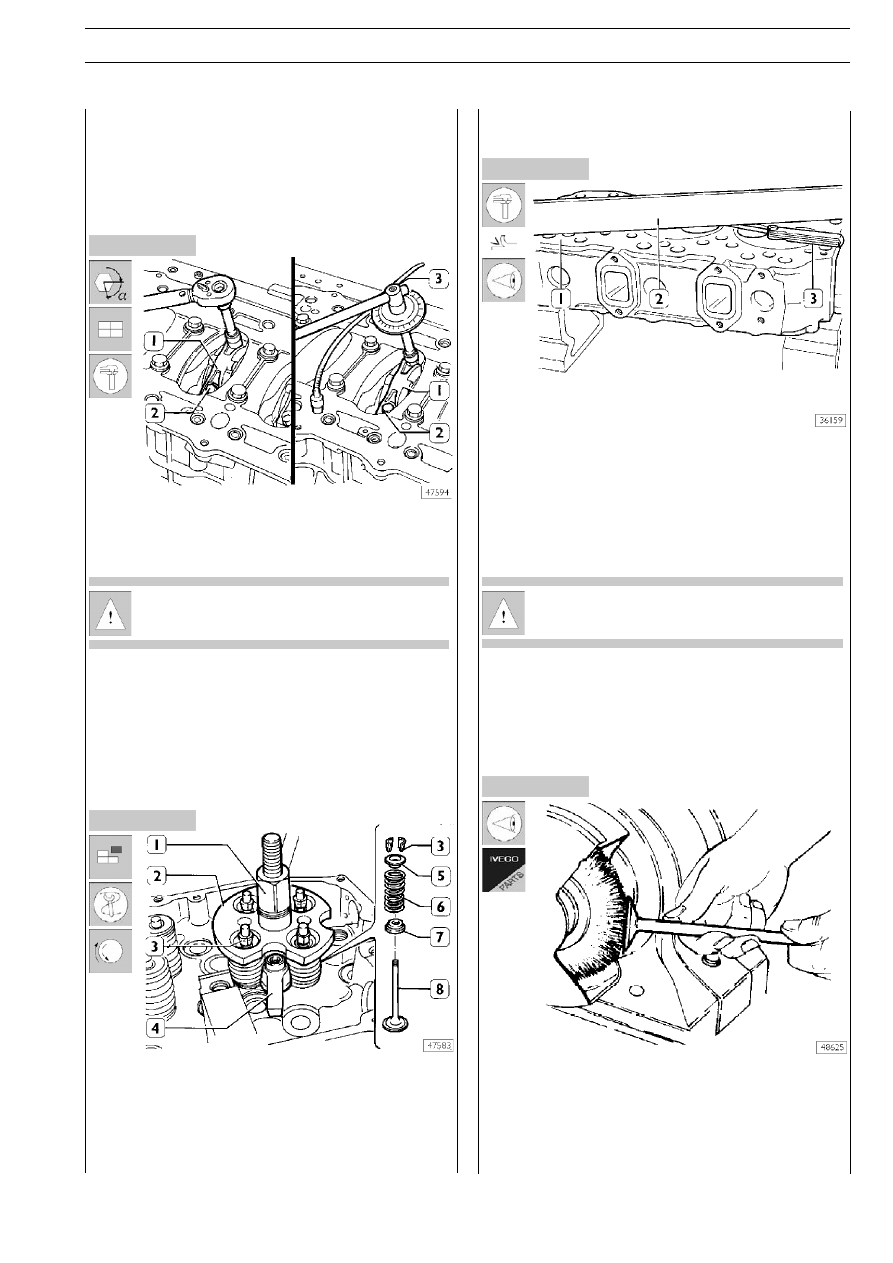

Рисунок 118

Рисунок 119

Рисунок 120

Рисунок 121

540831

Проверка установочного зазора
шатунной шейки

Для измерения зазора выполните следующие операции.
Установите шатуны на соответствующие шейки коленчатого
вала, предварительно на шейки поместите отрезки калибO
рованной проволоки.

Установите шатунные крышки (1) со вкладышами подшипниO
ков. Затяните болты (2) крепления шатунных крышек крутяO
щим моментом 60 Н·м (6 кгм). Инструментом 99395216 (3)
доверните болты на угол 60°.

Перед сборкой резьбу болтов (2) следует смазать
моторным маслом.

Снимите крышки и проверьте зазоры, сравнив ширину калибO
рованной проволоки со шкалой на упаковке от проволоки.
При окончательной сборке проверьте диаметр резьбы болO
тов (2), который должен быть не менее 13,4 мм; в противном
случае замените болты. Смажьте шатунные шейки и шатунные
подшипники. Затяните болты (2), как указано выше.

540610

ГОЛОВКА БЛОКА ЦИЛИНДРОВ

Снятие клапанов

Установите инструмент 99360261 (2) и закрепите его
кронштейном (4). Заворачивайте рычаг инструмента
99360261 (1) до тех пор, пока не будут освобождены сухаO
ри (3). Снимите инструмент (2) и снимите верхнюю тарелку
(5), пружину (6) и нижнюю опорную шайбу (7).
В таком же порядке освободите другие клапаны.
Переверните головку блока цилиндров и извлеките клапаны (8).

Проверка плоскости головки, обращенной
к блоку цилиндров

(Пример)

Проверьте опорную поверхность (1) головки блока цилиндO
ров линейкой (2) и щупом (3). При выявлении деформации
обработайте головку блока цилиндров на шлифовальном
станке; разрешается снимать материал на глубину не боO
лее 0,2 мм.

После выполнения этой процедуры следует провеO
рить заглубление клапанов и выступание форсунок.

540622

 Клапаны

Удаление нагара и проверка клапанов

Проволочной щеткой удалите с клапанов нагар. Убедитесь,
что на клапанах нет задиров и трещин, микрометром проO
верьте, соответствуют ли диаметры стержней клапанов усO
тановленным размерами (см. рисунок 122); при необходиO
мости замените клапаны.

190

ДВИГАТЕЛЬ F3B

S

TRALIS

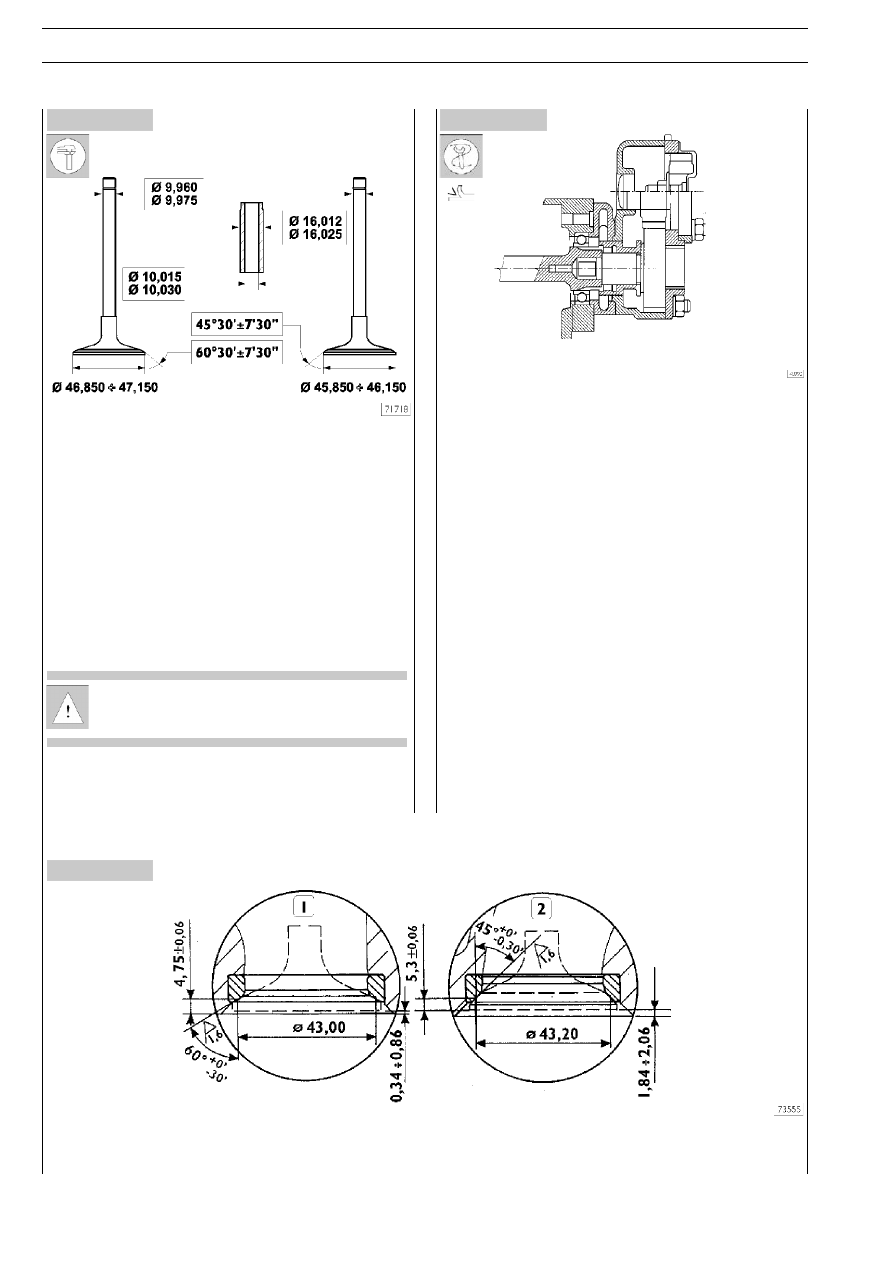

Рисунок 122

ОСНОВНЫЕ РАЗМЕРЫ КЛАПАНОВ И НАПРАВЛЯЮЩИХ

ВТУЛОК КЛАПАНОВ

* Измерение следует производить после установки направO
ляющих втулок клапанов

Микрометром проверьте, соответствует ли диаметр стержO
ней клапанов указанному. При необходимости расточите
седла клапанов фрезеровальной машинкой, снимая миниO
мально возможное количество материала.

540661

Седло клапана

Шлифовка — замена седел клапанов

Седла клапанов следует шлифовать при обработке
или замене клапанов или направляющих втулок
клапанов.

Рисунок 124

Проверьте седла клапанов (2). Если будут выявлены небольO
шие задиры или места прорыва газов, прошлифуйте их инO
струментом 99305019 (1) выдерживая углы наклона рабоO
чей фаски, указанные на рисунке 122. Если необходимо
заменить седло, используя тот же инструмент и соблюдая
осторожность, чтобы не повредить головку блока цилиндO
ров, удалите из седла клапана максимально возможное коO
личество материала, чтобы выколоткой можно было извлечь
седло клапана из головки блока цилиндров.

Нагрейте головку блока цилиндров до температуры 80O
100°C и, используя оправку, установите новые седла клаO
панов (2), предварительно охлажденные в жидком азоте.
Используя инструмент 99305019 (1), отшлифуйте седла
клапанов, выдерживая углы наклона рабочей фаски, укаO
занные на рисунке123.

После шлифовки седел клапанов используя кронштейн
99370415 и индикатор 99395603 убедитесь, что положеO
ние клапанов относительно плоскости головки блока цилинO
дров составляет:
❑ от –0,54 до –0,85 мм (заглубление) для впускных клаO

панов;

❑ от –1,75 до –2,05 мм (заглубление) для выпускных клаO

панов.

ОСНОВНЫЕ РАЗМЕРЫ СЕДЕЛ КЛАПАНОВ

1. Седло впускного клапана — 2. Седло выпускного клапана

Рисунок 123

S

TRALIS

ДВИГАТЕЛЬ F3B

191

Испр. — апрель 2002 г.

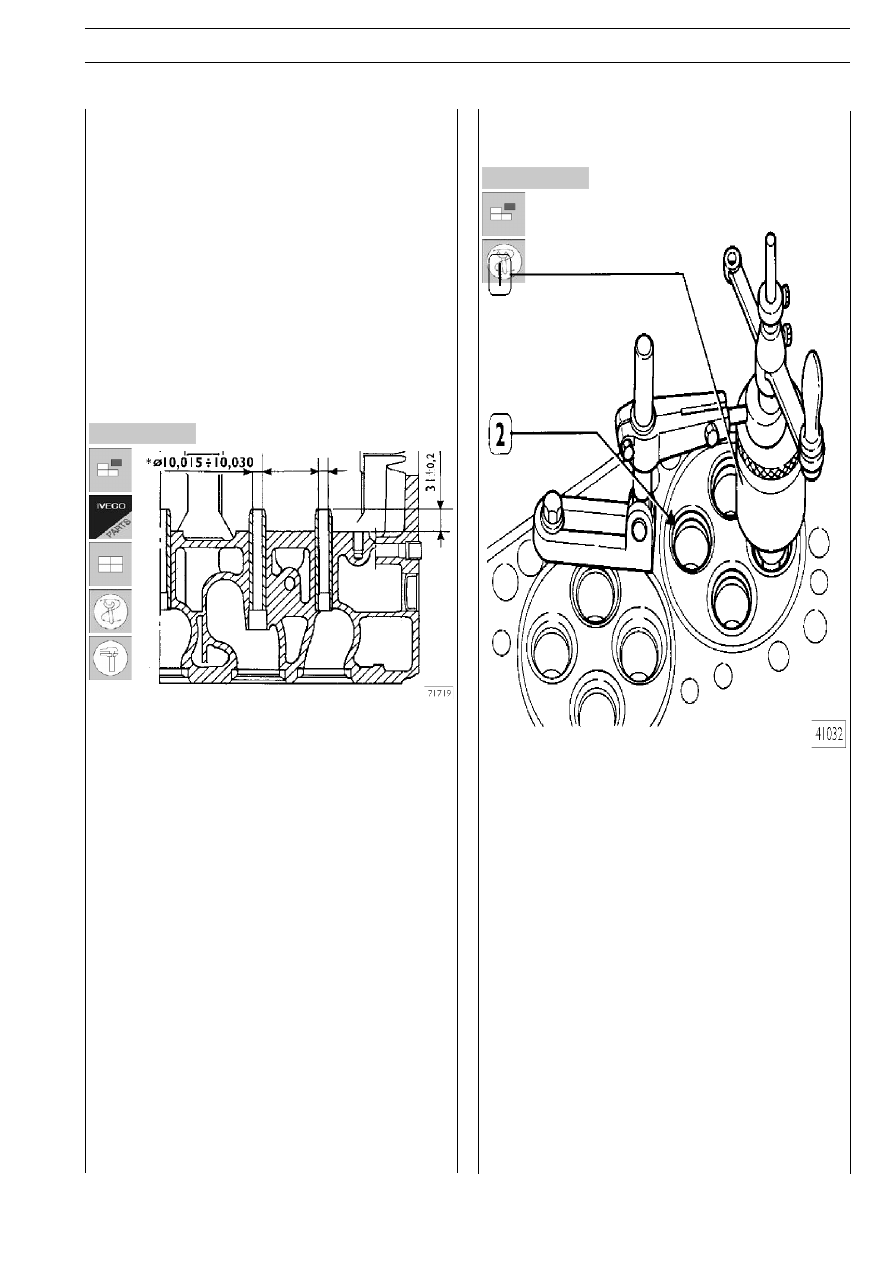

Рисунок 125

Рисунок 126

Проверка зазора между стержнем клапана
и направляющей втулкой клапана

При помощи индикатора с магнитной подставкой проверьO
те зазор между стержнем клапана и направляющей втулкой
клапана. Если зазор увеличен, замените клапан и, при неO
обходимости, направляющую втулку клапана.

540667

Направляющие втулки клапанов

Замена направляющих втулок клапанов

Направляющие втулки клапанов следует извлекать оправO
кой 99360143.

Для установки направляющих втулок клапанов используется
оправка 99360143 с оправкой 99360296.

Оправка 99360296 определяет точное положение направO
ляющей втулки клапана в головке блока цилиндров. Если
оправки отсутствуют, направляющие втулки клапанов следуO
ет устанавливать в головке блока цилиндров так, чтобы они
выступали на 30,8O31,2 мм (рисунок 125).

После установки направляющих втулок клапанов обрабоO
тайте их отверстия разверткой 99390330.

540613

 Замена корпусов форсунок

Разборка

Для замены корпуса форсунки (2)

❑ нарежьте в корпусе (2) резьбу инструментом

99390804 (1).

Действия, изображенные на рисунках 126O129 O130 O131
следует выполнять, закрепив инструмент кронштейном А на
головке блока цилиндров.

192

ДВИГАТЕЛЬ F3B

S

TRALIS

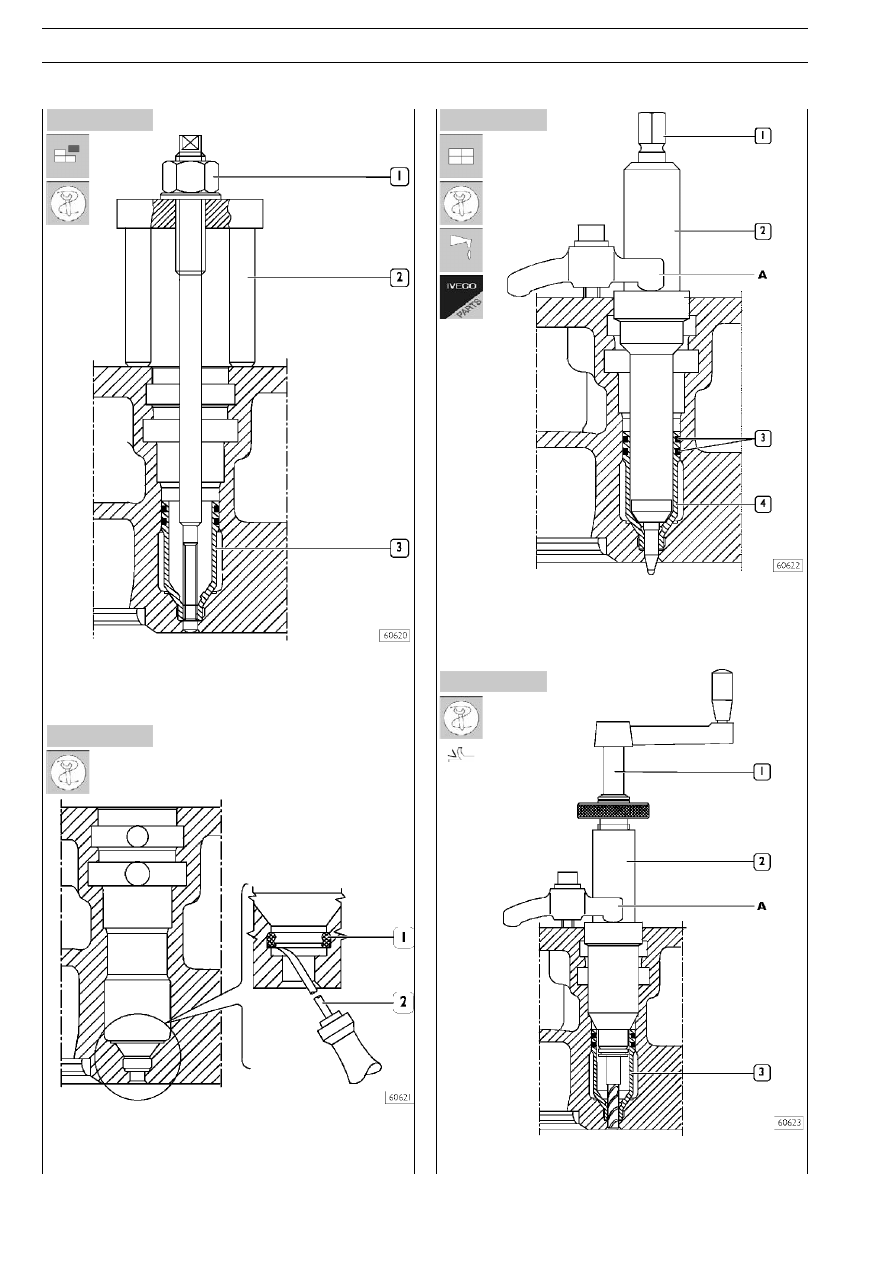

Рисунок 127

Рисунок 128

Рисунок 129

Рисунок 130

❑ Вверните съемник 99342149 (2) в корпус (3). ЗаверниO

те гайку (1) и извлеките корпус форсунки из головки
блока цилиндров.

❑ Используя инструмент 99390772 (2) удалите нагар (1)

из канавки в головке блока цилиндров.

Сборка

❑ Смажьте уплотнения (3) и установите их на корпус (4).

При помощи оправки 99365056 (2), закрепленной на
головке блока цилиндров кронштейном А, установите
новый корпус и затяните болт (1), осадив нижнюю часть
корпуса.

❑ Фрезой 99394041 (1—2) расточите отверстие в корO

пусе (3).
