Грузовик Iveco Stralis. Руководство - часть 26





104

ДВИГАТЕЛЬ F3A

S

TRALIS

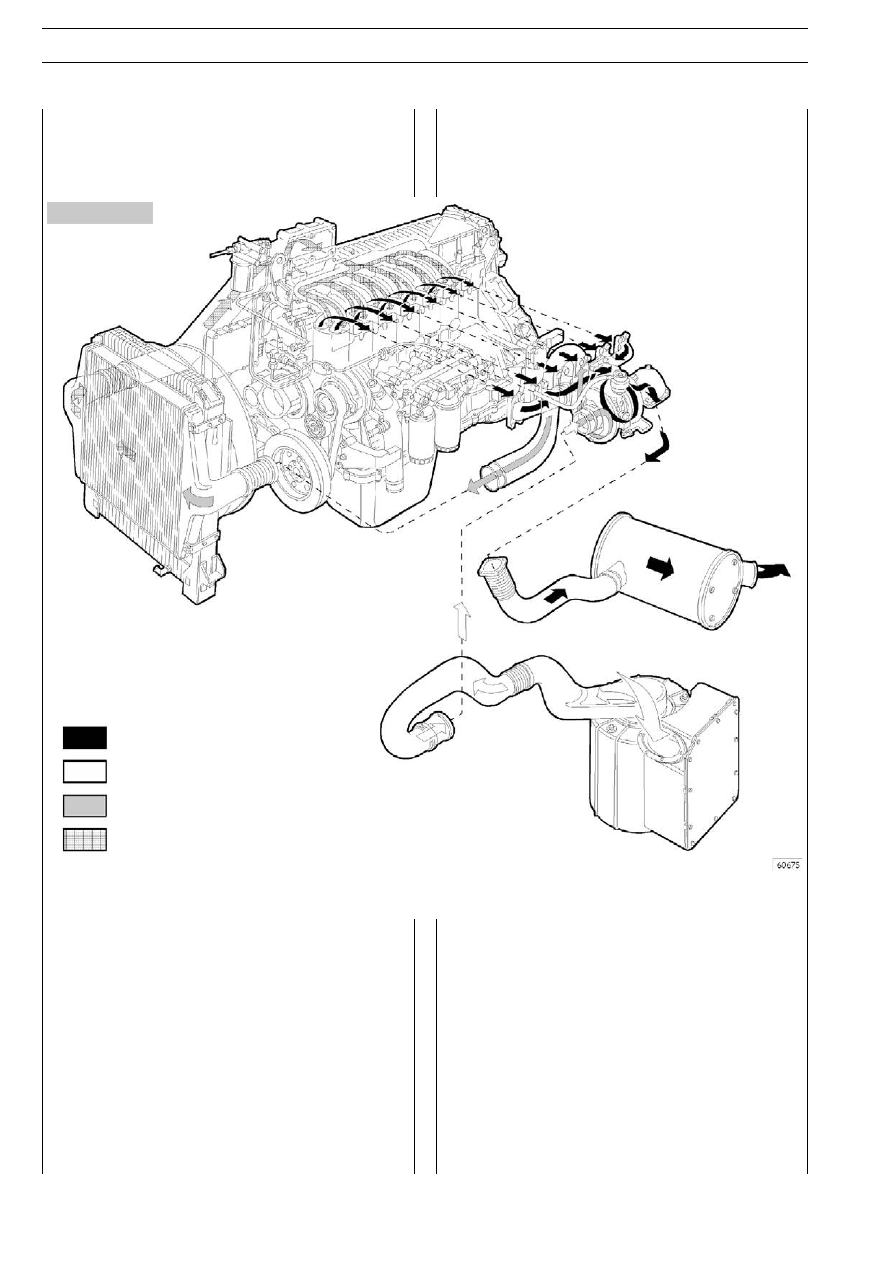

Рисунок 211

5424

СИСТЕМА ТУРБОНАДДУВА

Система турбонаддува состоит из:
❑ воздушного фильтра;
❑ турбокомпрессора с изменяемой геометрией;
❑ промежуточного охладителя (интеркулера).

СХЕМА ТУРБОНАДДУВА

Отработанные газы

Воздух, поступающий в двигатель

Сжатый воздух (горячий)

Сжатый воздух (охлажденный)

Турбонагнетатель HOLSET HY55V

Принцип работы

Турбокомпрессор с изменяемой геометрией (VGT) состоит
из центробежного компрессора и турбины с подвижным
устройством, регулирующим скорость потока путем измеQ
нения площади сопла, через которое отработанные газы
подаются в турбину.

Благодаря такой конструкции достигается достаточно высоQ
кая скорость потока газов и частота вращения турбины
даже при работе двигателя на холостом ходу.

Чем меньше проходное сечение, тем больше скорость поQ
тока газов; в результате частота вращения турбины также
возрастает.

Устройство, изменяющее площадь проходного сечения поQ
тока отработанных газов, имеет пневматический привод.

Привод непосредственно управляется электронным блоком
через пропорциональный электромагнитный клапан.

В режиме холостого хода проходное сечение для отрабоQ
танных газов имеет наименьшую площадь.

При увеличении частоты вращения двигателя электронная
система управления увеличивает площадь проходного сеQ
чения, обеспечивая поступление газов без увеличения скоQ
рости потока.

В корпусе турбины имеется тороидальная полость, через
которую циркулирует охлаждающая жидкость.

S

TRALIS

ДВИГАТЕЛЬ F3A

105

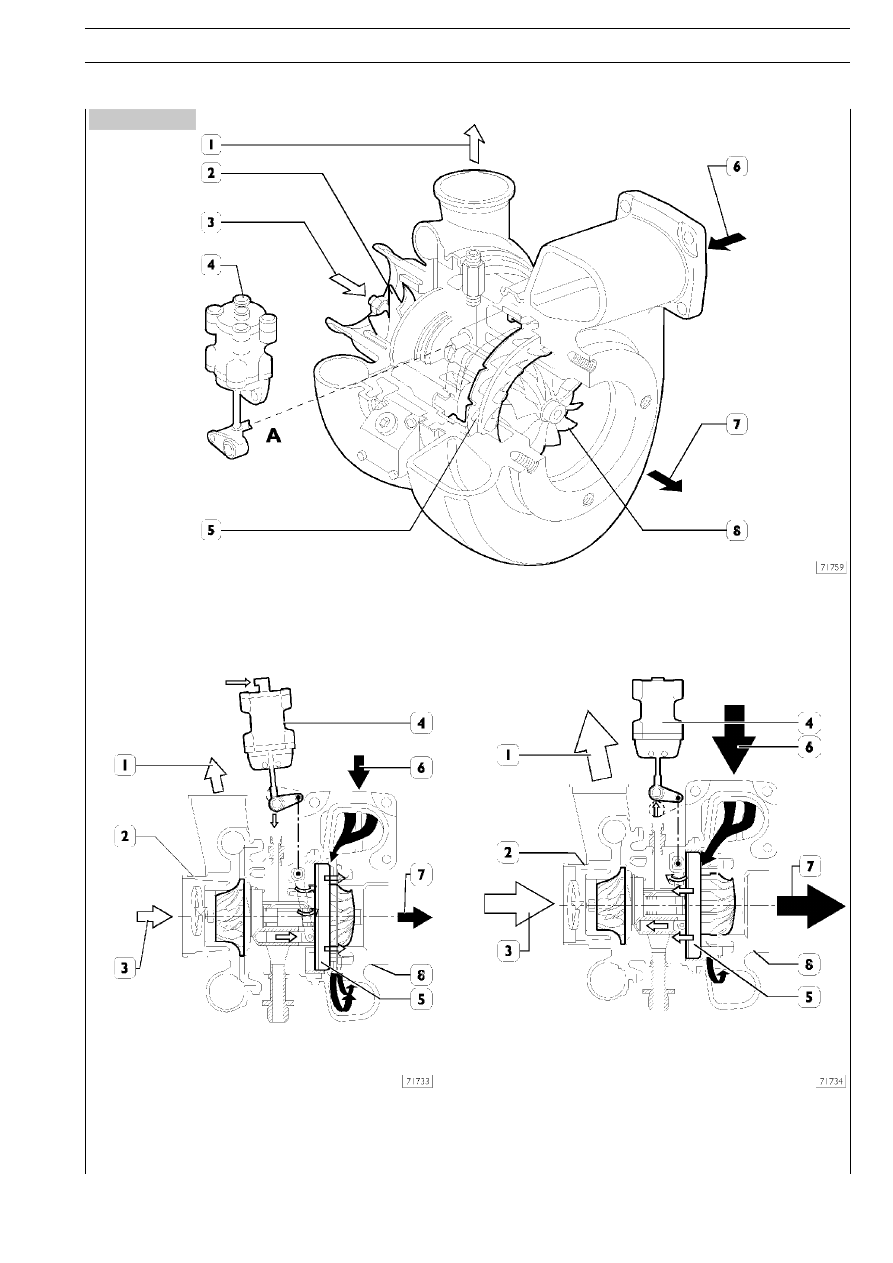

Рисунок 212

1. Подача воздуха во впускной коллектор — 2. Компрессор — 3. Воздухозаборник — 4. Привод — 5. Регулятор скорости

отработанных газов — 6. Впуск отработанных газов — 7. Выпуск отработанных газов — 8. Турбина

ПРОДОЛЬНОЕ СЕЧЕНИЕ — ПОТОК МИНИМАЛЬНЫЙ

ПРОДОЛЬНОЕ СЕЧЕНИЕ — ПОТОК МАКСИМАЛЬНЫЙ

ПРОДОЛЬНОЕ СЕЧЕНИЕ ТУРБОНАГНЕТАТЕЛЯ

1. Подача воздуха во впускной коллектор — 2. Компрессор — 3. Воздухозаборник — 4. Привод —

5. Кольцо регулировки потока отработанных газов —6. Впуск отработанных газов — 7. Выпуск отработанных газов —

8. Турбина — 9. Вилка регулировки потока отработанных газов

106

ДВИГАТЕЛЬ F3A

S

TRALIS

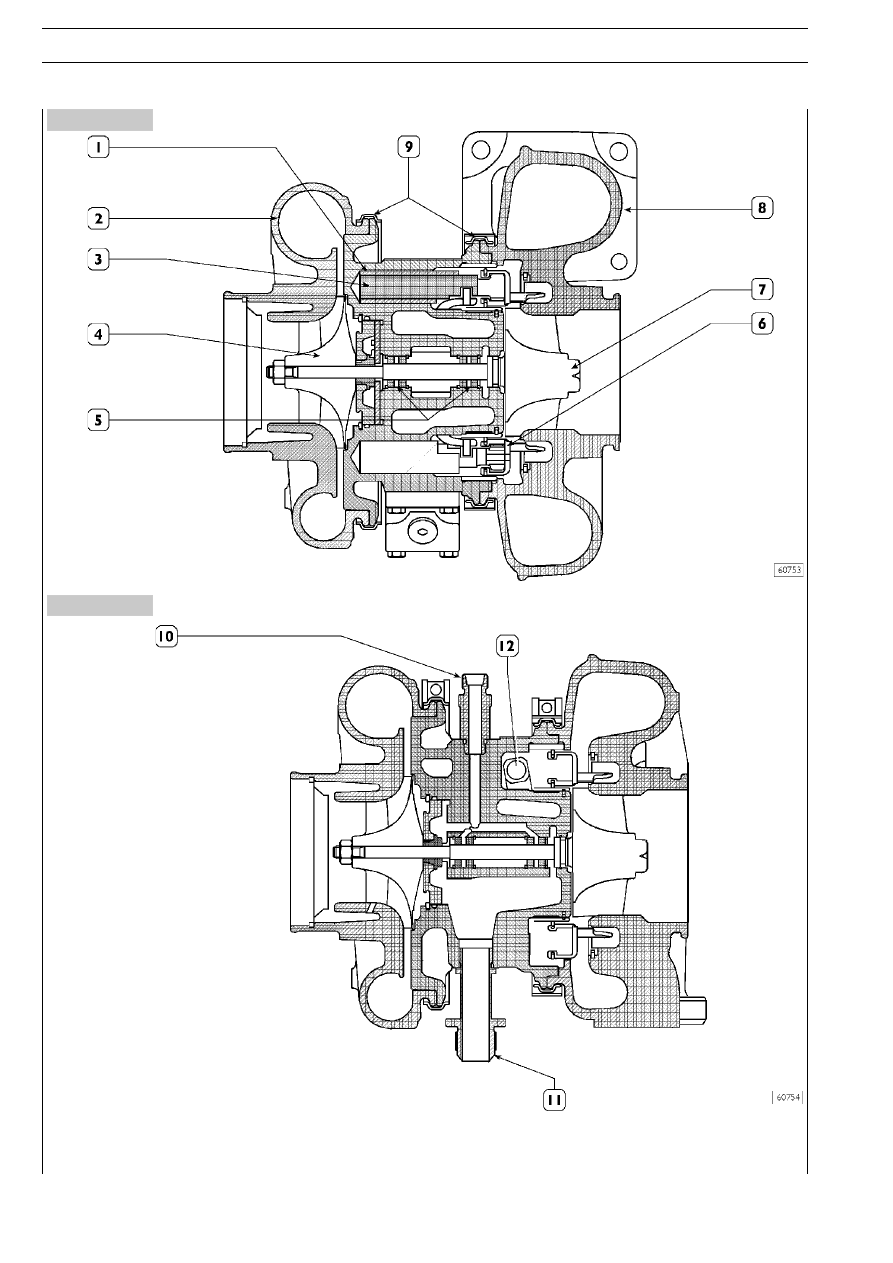

Рисунок 213

Рисунок 214

1. Скользящая втулка — 2. Компрессор — 3. Скользящие штоки — 4. Вентилятор компрессора — 5. Смазочные втулки —

6. Кольцо регулировки потока отработанных газов — 7. Вентилятор отработанных газов —

8. Канал отвода отработанных газов — 9. Стопорные кольца — 10. Подача масла — 11. Возврат масла — 12. Вал привода

S

TRALIS

ДВИГАТЕЛЬ F3A

107

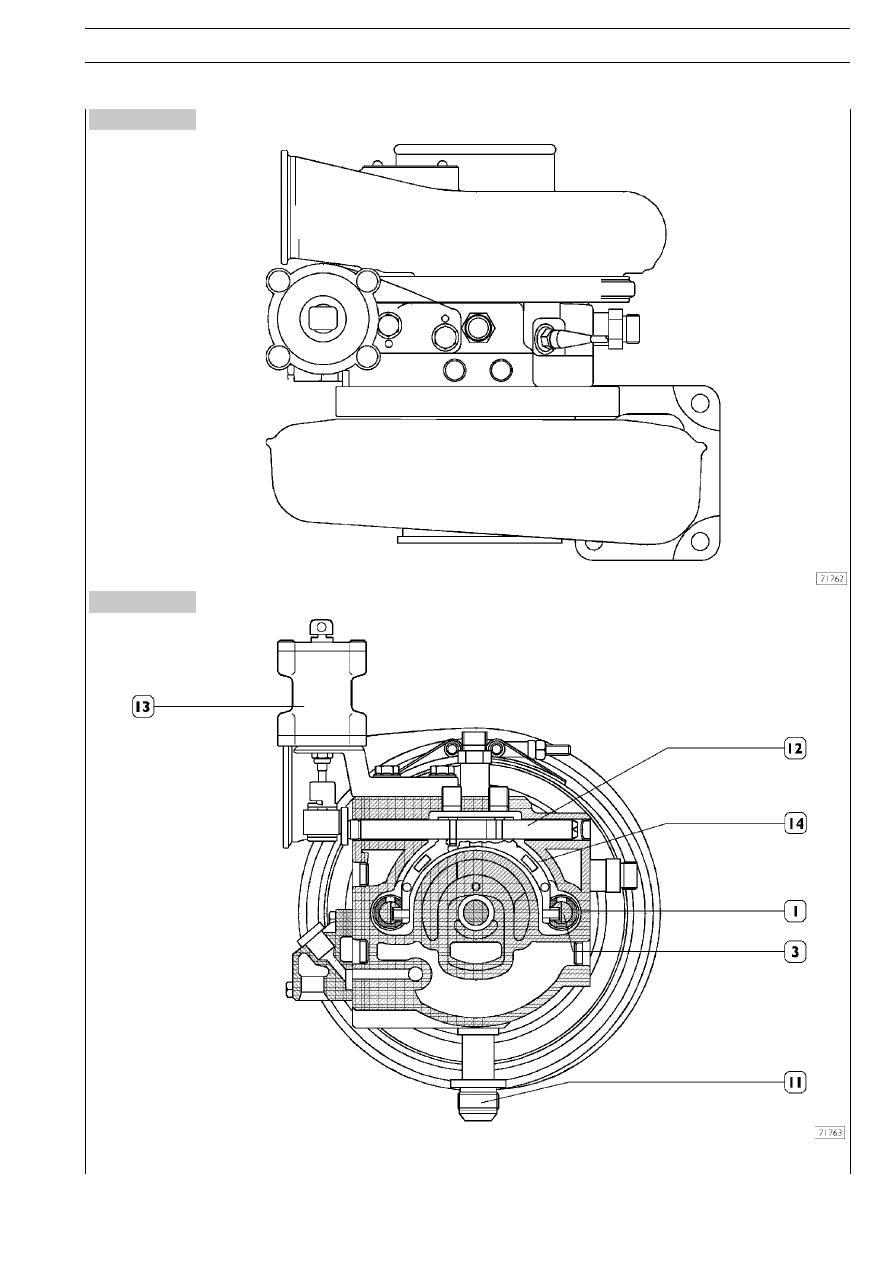

Рисунок 216

Рисунок 215

1. Скользящая втулка — 3. Скользящий шток — 11. Возврат масла — 12. Вал привода —13. Привод —

14. Вилка регулировки потока отработанных газов
