S
TRALIS
ДВИГАТЕЛЬ F3A
93

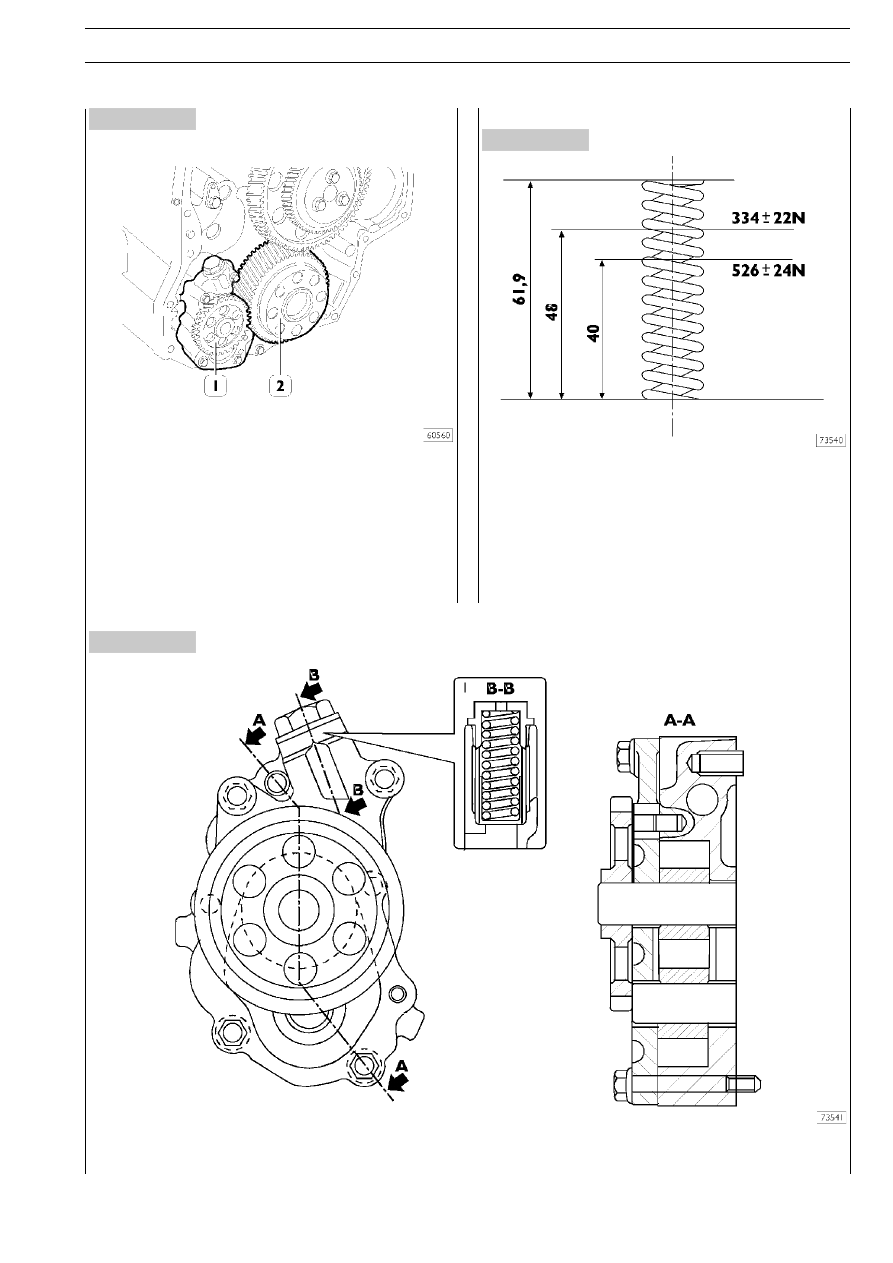

Рисунок 191
Рисунок 192
Рисунок 193

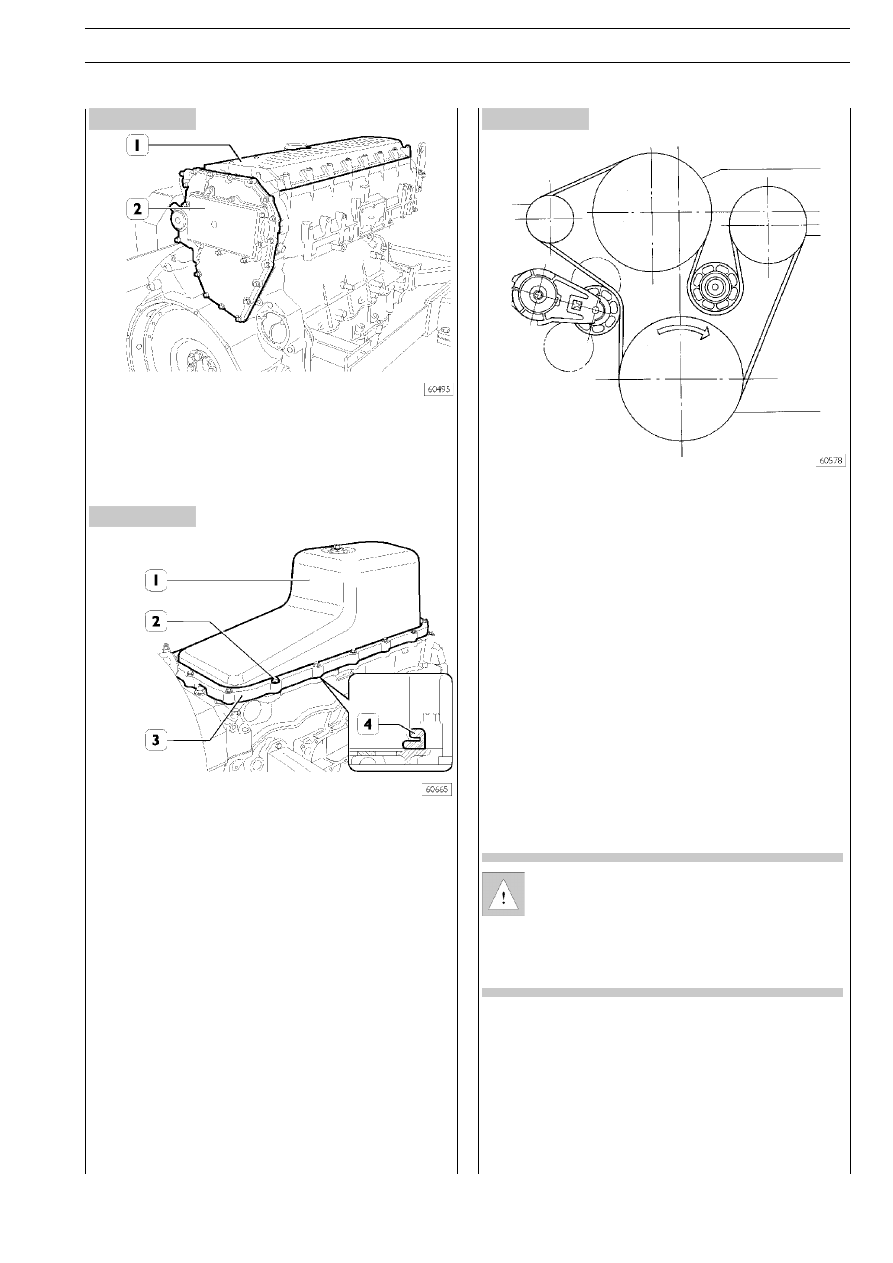

❑ Снимите крышку головки блока цилиндров (1) и крышку
привода газораспределительного механизма (2).
❑ Установите на масляный поддон (1) прокладку (4). УстаQ
новите проставку (3) и установите поддон на картер двиQ
гателя, затянув болты (3) заданным крутящим моментом.
Завершение сборки двигателя
Завершите сборку двигателя, установив или навесив слеQ
дующие узлы:
❑ термостат в сборе;
❑ автоматический натяжитель, насос охлаждающей жидQ
кости, генератор;
❑ приводной ремень.

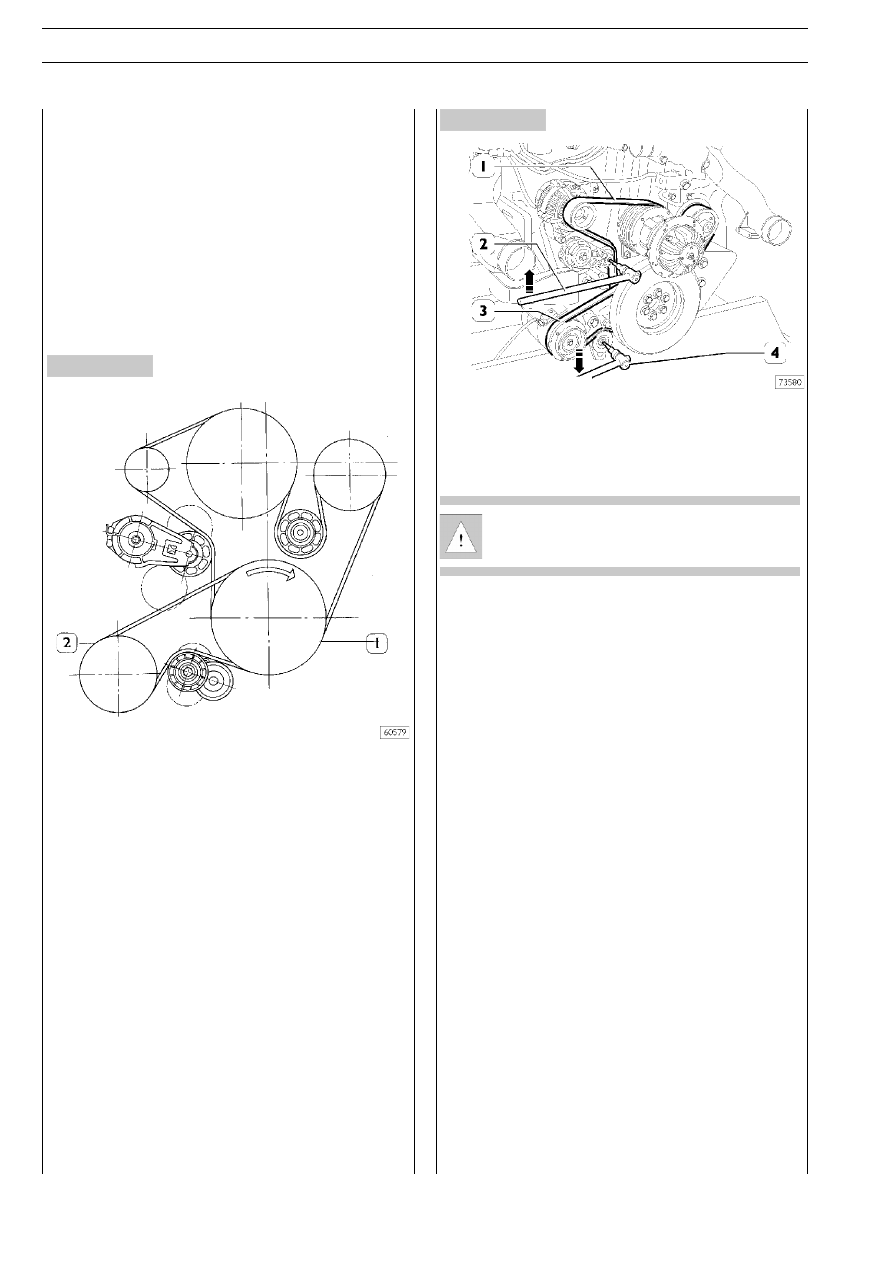

СХЕМА УСТАНОВКИ РЕМНЯ ПРИВОДА ВЕНТИЛЯТОРА —
НАСОСА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ — ГЕНЕРАТОРА
1. Генератор — 2. Электромагнитная муфта — 3. Насос охQ
лаждающей жидкости — 4. Коленчатый вал
❑ гаситель крутильных колебаний коленчатого вала;
❑ электромагнитная муфта;
❑ стартер;
❑ топливный насос;
❑ бачок гидроусилителя руля;
❑ топливный фильтр и трубки;
❑ сопротивление предпускового подогревателя двигателя;
❑ впускной коллектор;
❑ теплообменник;
❑ масляные фильтры, смазка сальников;
❑ выпускной коллектор;
❑ турбонагнетатель и соответствующие жидкостные
и масляные трубки;
Штуцеры трубок охлаждающей жидкости и смазки
турбонагнетателя следует затягивать крутящим моQ
ментом:
❑ 35 ± 5 Нм, штуцеры трубок охлаждающей жидкости;
❑ 55 ± 5 Нм, муфты масляных трубок;
❑ 20Q25 Нм, штуцеры масляных трубок.
❑ щуп для проверки уровня масла;
❑ маслоприемник;
❑ электрические разъемы и датчики;

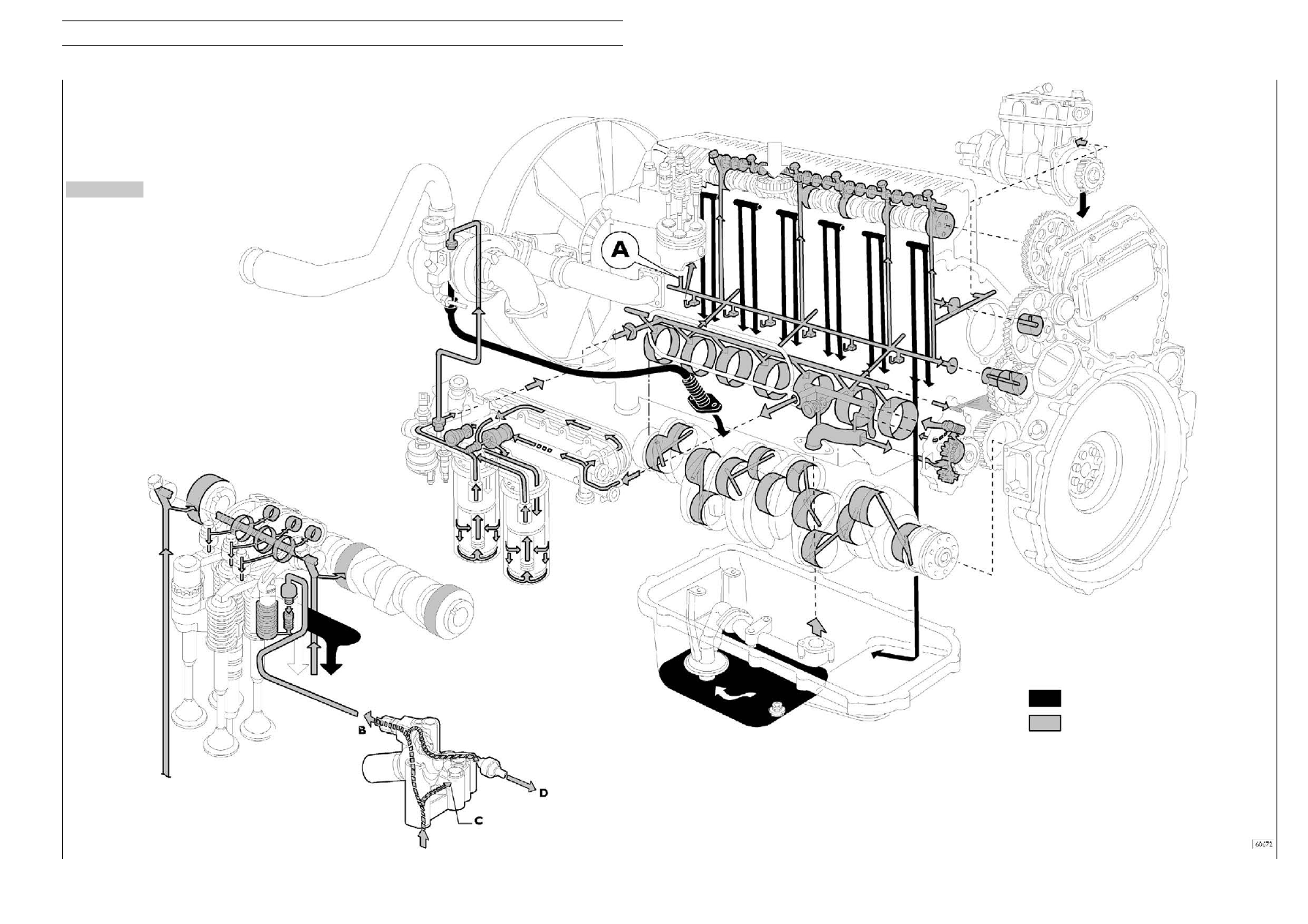

❑ залейте в двигатель необходимое количество масла;
❑ снимите двигатель со стенда и снимите с него кронQ
штейны для крепления к стенду (99361036).
