ДВИГАТЕЛЬ F3A

73

Рисунок 125

Рисунок 124

Рисунок 123

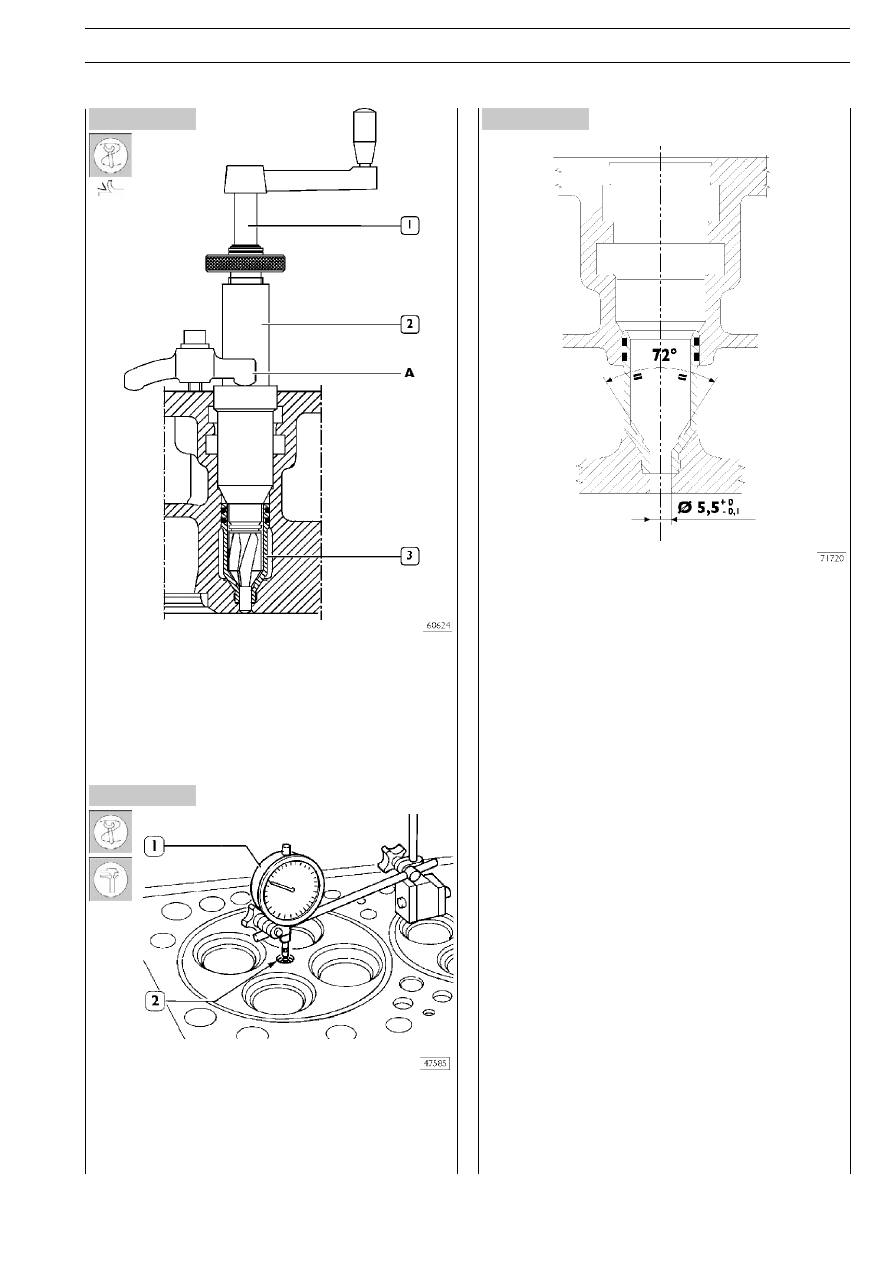

❑ Используя фрезу 99394041 (1Q2), разверните гнездо

форсунки в корпусе (3), проверьте величину выступаQ
ния форсунки над плоскостью головки блока цилиндQ
ров, которая должна быть равна 1,14Q1,4 мм.

Проверка выступания форсунки

Индикатором (1) проверьте выступание форсунки (2). ВыQ
ступание должно быть в пределах от 1,14 до 1,4 мм.

СХЕМА УСТАНОВКИ

КОРПУСА ФОРСУНКИ

74

ДВИГАТЕЛЬ F3A

S

TRALIS

5412

Газораспределительный механизм

541211

Проверка величины подъема кулачка и соосности шеек распределительного вала

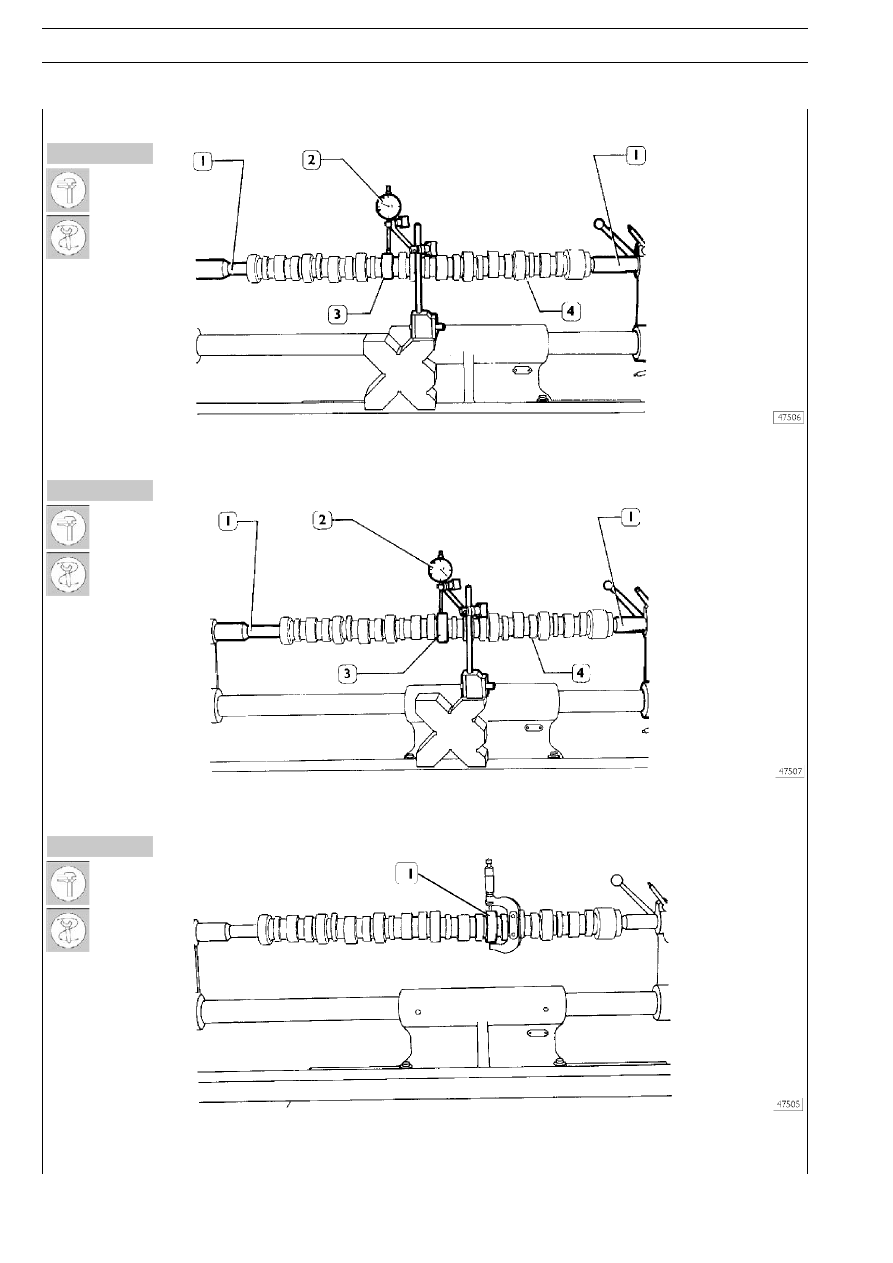

Рисунок 126

Установите распределительный вал (4) на центрирующий стенд (1) и при помощи индикатора (2) проверьте величину подъеQ
ма кулачка; значения приведены в таблице на стр.17.

Рисунок 127

На установленном на центрирующем стенде (1) распределительном вале (4) при помощи индикатора (2) проверьте соосQ
ность опорных шеек (3); отклонение не должно превышать 0,035 мм.

Рисунок 128

Для проверки установочных зазоров проверьте внутренний диаметр втулки и диаметр шейки вала (1); реальный зазор вычисQ
ляется по их разности.
Если зазор превышает 0,150 мм, замените втулки и, при необходимости, распределительный вал.

S

TRALIS

ДВИГАТЕЛЬ F3A

75

Рисунок 129

Рисунок 130

541210

Распределительный вал

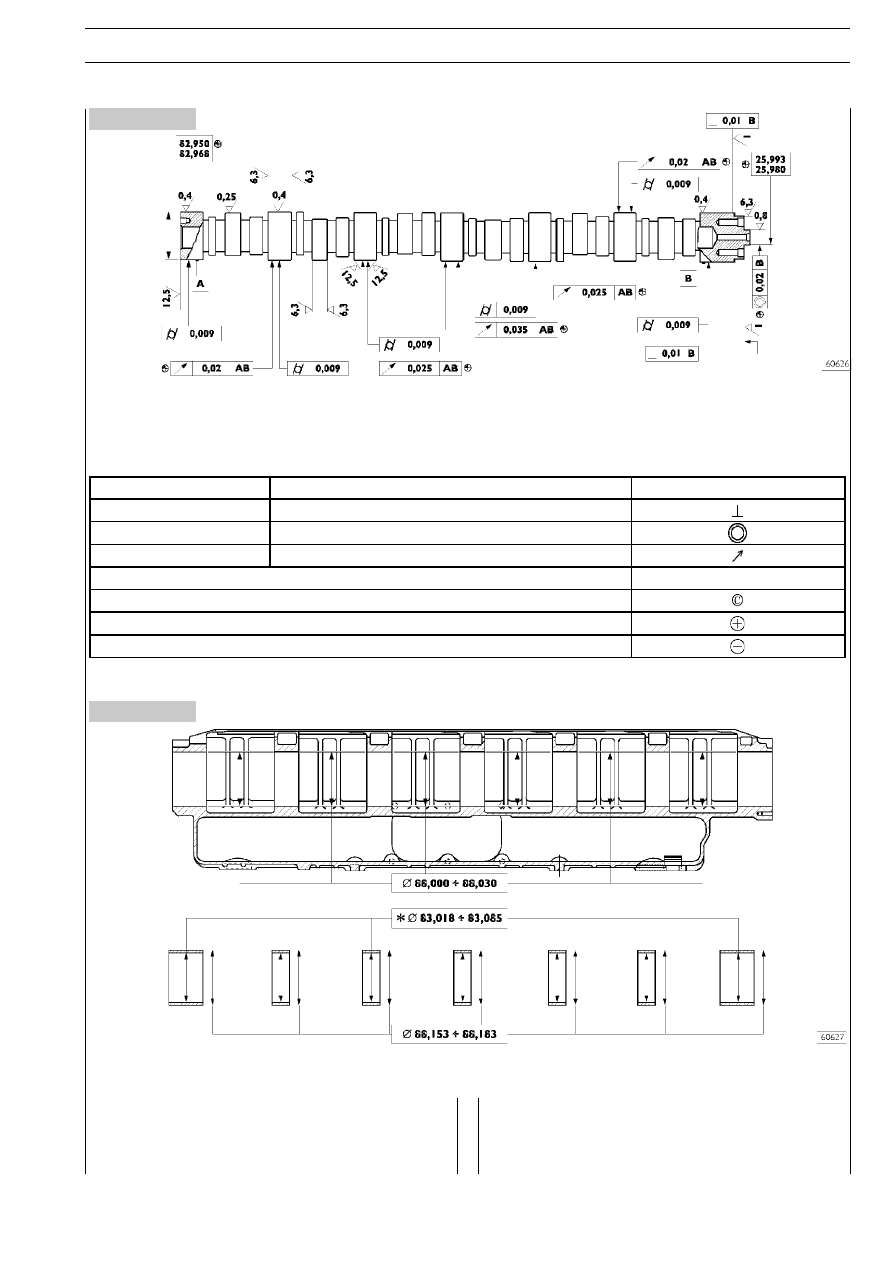

ОСНОВНЫЕ РАЗМЕРЫ И ДОПУСКИ — РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ

Поверхности опорных шеек распределительного вала и кулачков должны быть совершенно гладкими; если вы заметите следы

наволакивания металла или задиры, замените распределительный вал и соответствующие втулки.

541213

Втулки

ДОПУСКИ

ХАРАКТЕРИСТИКИ ДОПУСКОВ

ОБОЗНАЧЕНИЕ

ОРИЕНТАЦИЯ

Перпендикулярность

ПОЛОЖЕНИЕ

Концентричность или соосность

КОЛЕБАНИЯ

Круговые колебания

КЛАСС ВАЖНОСТИ ХАРАКТЕРИСТИК ИЗДЕЛИЙ

ОБОЗНАЧЕНИЕ

КРИТИЧЕСКИЙ

ВАЖНЫЙ

ВТОРИЧНЫЙ

ОСНОВНЫЕ РАЗМЕРЫ ВТУЛОК ШЕЕК РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА И ОПОР В ГОЛОВКЕ БЛОКА ЦИЛИНДРОВ

* Внутренний диаметр втулок после установки.

На рабочей поверхности втулок не должно быть потертости
и задиров; в противном случае замените их.

Измерьте внутренний диаметр втулок и замените их, если
полученное значение превышает допустимую величину. Для
снятия и установки втулок пользуйтесь оправкой
99360499.

76

ДВИГАТЕЛЬ F3A

S

TRALIS

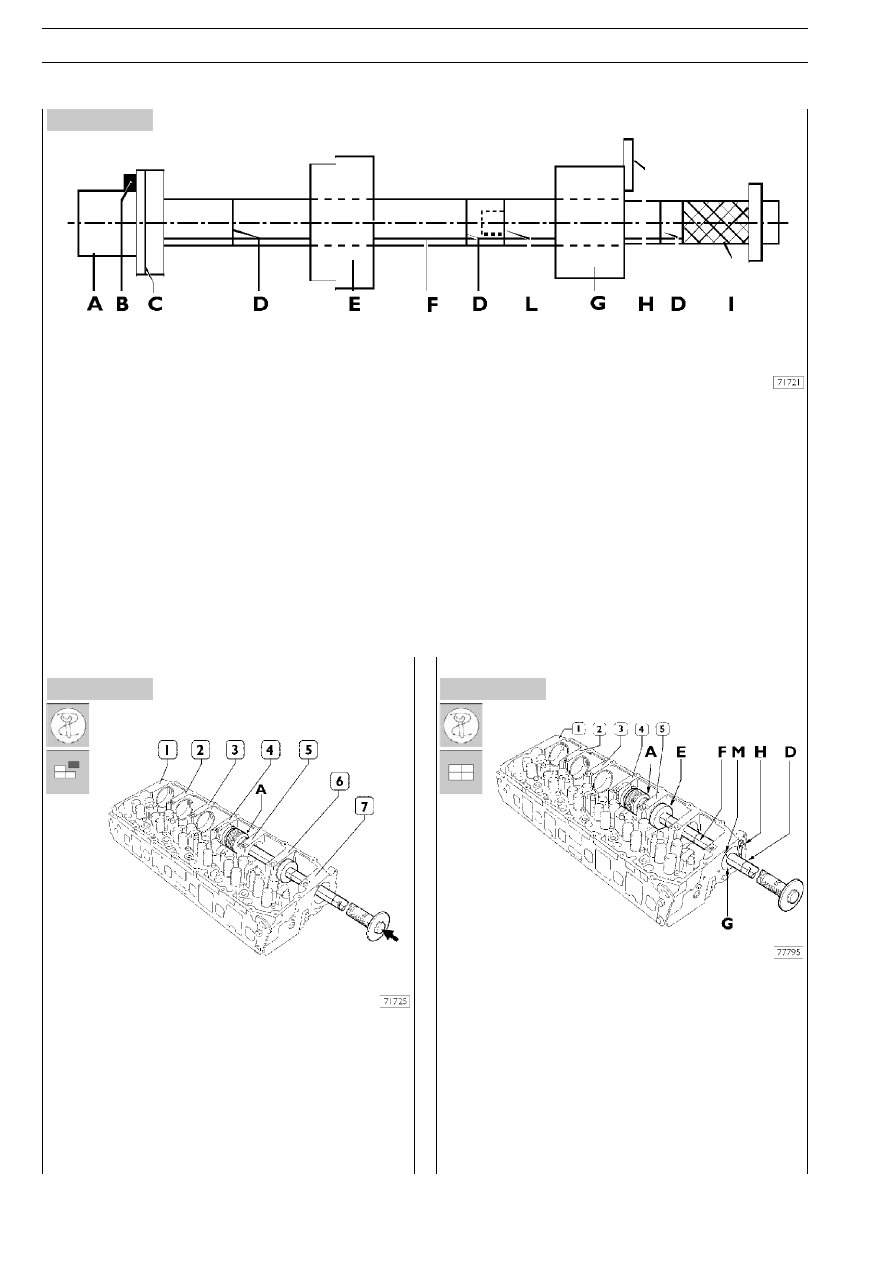

Рисунок 131

Замена втулок распределительного вала при помощи оправки 99360499

A

=

оправка с гнездом для установки/извлечения втулок.

B

=

болт без головки для установки положения втулок.

C

=

метка для установки седьмой втулки.

D

=

метка для установки втулок 1, 2, 3, 4, 5, 6 (красные метки).

E

=

направляющая втулка.

F

=

направляющая линия.

G =

направляющая втулка для фиксации крепления седьмой втулки.

H

=

пластина крепления желтой втулки к головке блока цилиндров.

I

=

рукоятка.

L

=

удлинитель.

Рисунок 132

Рисунок 133

Снятие

Передняя сторона

Задняя сторона

Втулки снимаются в последовательности 7, 6, 5, 4, 3, 2, 1.
Втулки извлекаются спереди одиночных гнезд. Для снятия
втулок 5, 6 и 7 не требуется удлинителя и направляющей
втулки.
Для снятия втулок 1, 2, 3 и 4 следует использовать удлиниQ
тель и направляющие втулки.
При снятии точно размещайте оправку.

Сборка

Передняя сторона

Задняя

сторона

Соберите оправку с удлинителем.
Втулки 1, 2, 3, 4 и 5 устанавливайте следующим образом:
1. Поместите устанавливаемую втулку на оправку (А) так,

чтобы винт без головки совпал с гнездом (В, рисуQ
нок131) на втулке.

2. Установите направляющую втулку (E) и закрепите направляюQ

щую втулку (G, рисунок 131) на гнезде 7 втулки
пластиной (H).

3. Устанавливая втулку, совместите метку (F) с меткой (M).

Таким образом, при установке смазочное отверстие во
втулке совпадет с трубкой подачи масла в гнезде. Втулку
можно считать установленной, если 1Qя красная метка (D)
совпадает с направляющей втулкой (G, рисунок 131).
