Грузовик Iveco Stralis. Руководство - часть 20





S

TRALIS

ДВИГАТЕЛЬ F3A

77

Рисунок 137

Рисунок 136

Рисунок 134

Рисунок 135

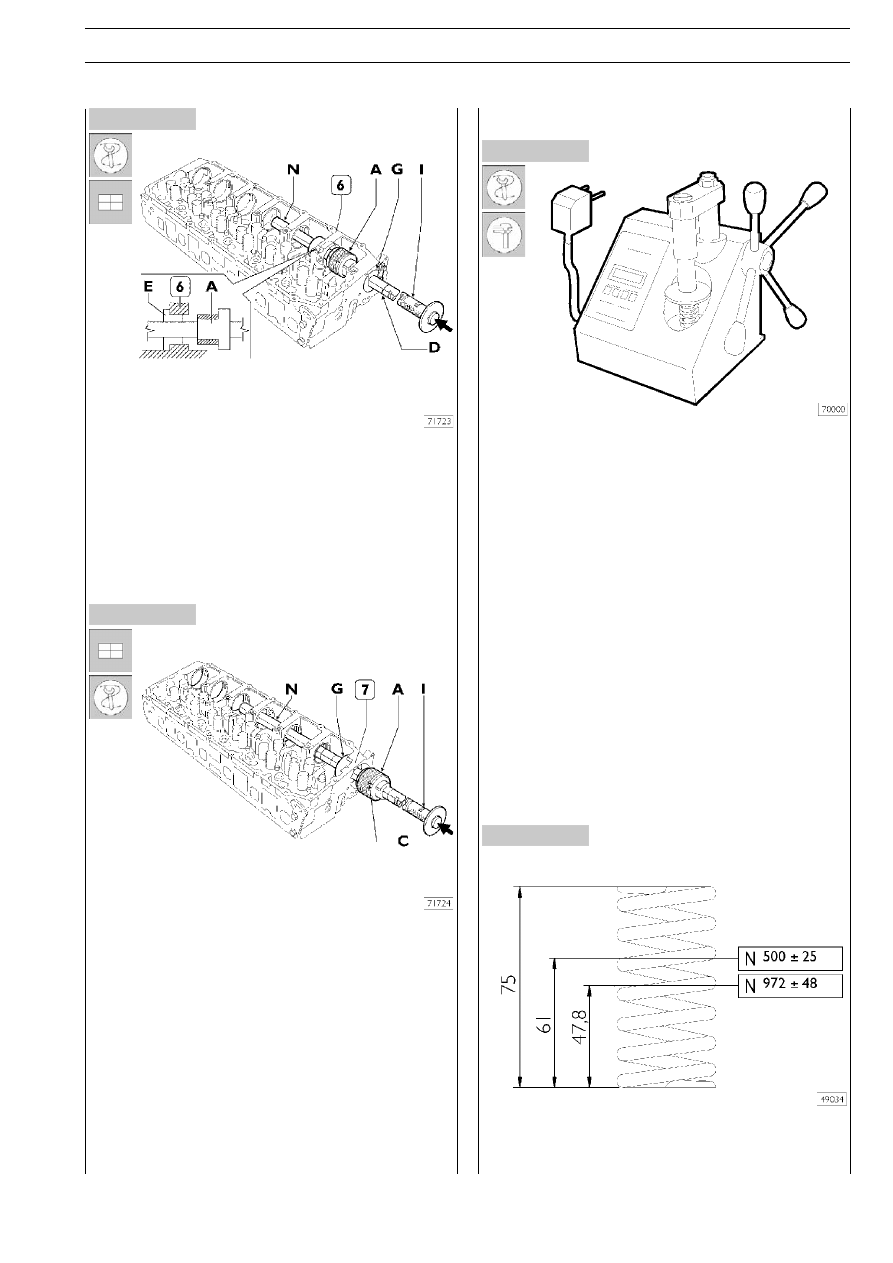

Для установки втулки (6):
❑ отверните рукоятку (1) и удлинитель (N),
❑ расположите удлинитель (N) и направляющую

втулку (E) так, как показано на рисунке,

❑ повторите действия, описанные в пунктах 1, 2, 3.

Передняя сторона

Задняя сторона

Для установки втулки (7):
❑ Отверните рукоятку (1) и удлинитель (N).
❑ Установите втулку (G) изнутри, как показано на рисунке.
❑ Установите втулку на оправку (A) и подведите ее вплотQ

ную к гнезду, совместив отверстие во втулке со смазочQ
ным отверстием в головке блока цилиндров. Установите
втулку в гнездо.
 7Qя втулка считается установленной, если метка (С)
совпадает с гнездом втулки.

Передняя сторона

Задняя сторона

540665

Пружина клапана

Перед сборкой следует проверить усилие клапанных пруQ
жин устройством 99305047.
Сравните деформацию под нагрузкой и упругую деформаQ
цию со значениями этих величин для новых пружин, привеQ
денными на следующем рисунке.

Высота ненагруженной пружины

Клапан закрыт

Клапан открыт

ОСНОВНЫЕ ДАННЫЕ ДЛЯ ПРОВЕРКИ ПРУЖИН

ВПУСКНЫХ И ВЫПУСКНЫХ КЛАПАНОВ

78

ДВИГАТЕЛЬ F3A

S

TRALIS

Рисунок 140

Рисунок 138

Рисунок 139

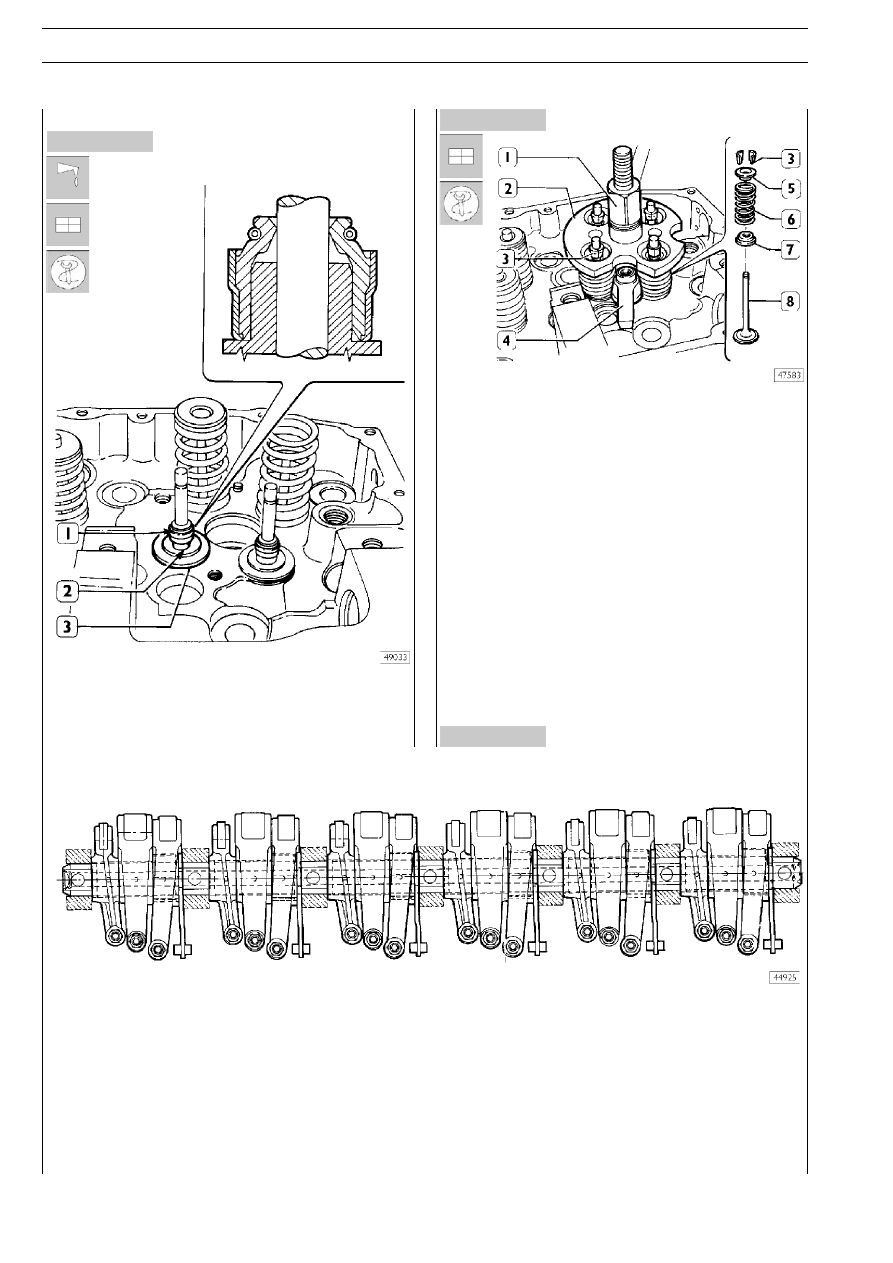

Установка клапанов и маслосъемных колпачков

Смажьте стержни клапанов и установите клапаны в соотQ
ветствующие направляющие втулки клапанов. При помощи
оправки 99360328 установите нижние опорные шайбы (3)
и маслосъемные колпачки (1) на направляющие втулки клаQ
панов (2). Затем продолжите сборку клапанов:

❑ установите пружины (6) и верхнюю тарелку (5),

❑ установите инструмент 99360261 (2) и закрепите его

кронштейном (4). Заворачивайте рычаг (1) до тех пор,
пока не сможете установить сухари (3). Снимите инстQ
румент (2).

5412

ОСЬ КОРОМЫСЕЛ КЛАПАНОВ

Кулачки распределительного вала непосредственно управляют коромыслами: 6 для форсунок и 12 для клапанов.

Коромысла скользят непосредственно по профилю кулачков за счет роликов.

Противоположный конец действует на поперечину, опирающуюся на штоки двух клапанов.

Между регулировочным болтом коромысла и поперечиной имеется пятачок.

В клапанных коромыслах имеются по два смазочных канала.

Длина оси клапанных коромысел практически совпадает с длиной головки блока цилиндров. Для обеспечения доступа к расQ
положенным внизу деталям ось коромысел следует снять.

S

TRALIS

ДВИГАТЕЛЬ F3A

79

Рисунок 142

Рисунок 141

Ось

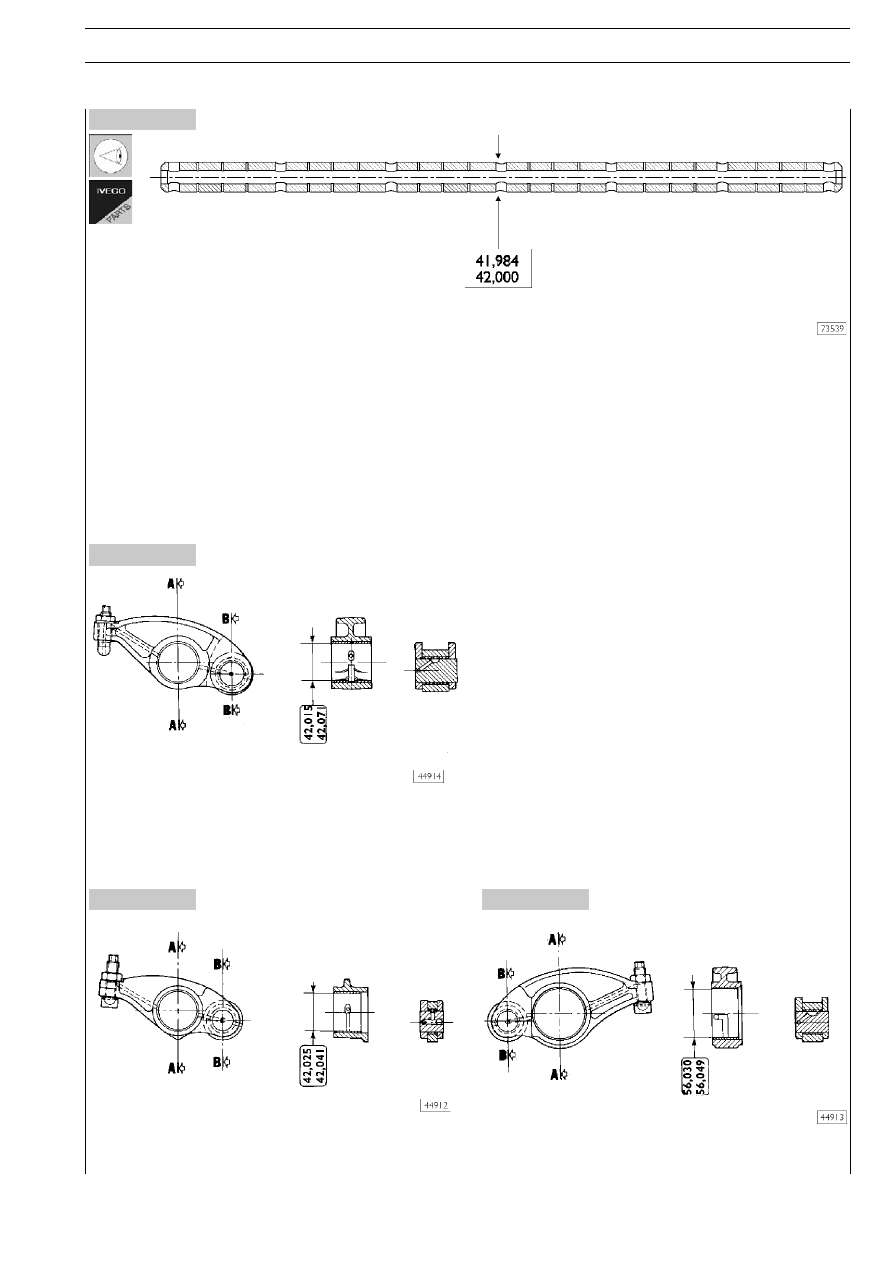

ОСНОВНЫЕ РАЗМЕРЫ ОСИ КЛАПАННЫХ КОРОМЫСЕЛ

Убедитесь, что на всей поверхности оси клапанных коромыQ
сел отсутствуют следы задиров и трещин; в противном слуQ
чае замените ось.

Клапанные коромысла

СЕЧЕНИЕ A.A

СЕЧЕНИЕ B.B

КОРОМЫСЛО ФОРСУНКИ

Проверьте поверхности втулок, на которых не должно быть
задиров или чрезмерного износа; в противном случае заQ
мените клапанные коромысла в сборе.

КЛАПАННЫЕ КОРОМЫСЛА ВПУСКНЫХ КЛАПАНОВ

КЛАПАННЫЕ КОРОМЫСЛА ВЫПУСКНЫХ КЛАПАНОВ

Рисунок 143

Рисунок 144

СЕЧЕНИЕ A.A

СЕЧЕНИЕ B.B

СЕЧЕНИЕ A.A

СЕЧЕНИЕ B.B

80

ДВИГАТЕЛЬ F3A

S

TRALIS

Рисунок 148

Рисунок 145

Рисунок 149

Рисунок 146

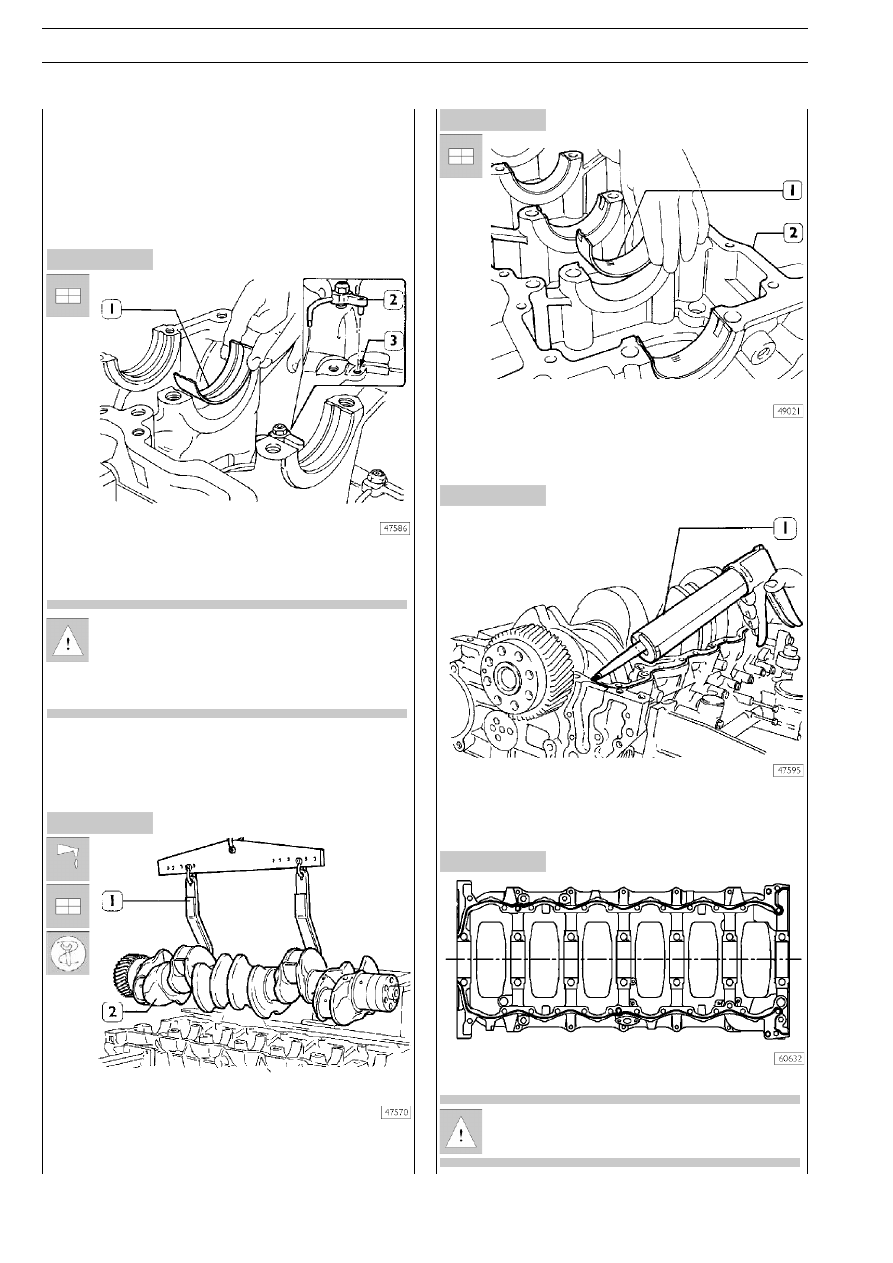

СБОРКА ДВИГАТЕЛЯ НА СТЕНДЕ

При помощи кронштейнов 99361036 закрепите блок циQ
линдров двигателя на стенде 99322230.
Установите гильзы цилиндров в блок, как указано на стр. 50.

Установите штуцеры подачи масла (2), совместив винт без
головки с отверстием (3) в картере.

Если заменять вкладыши коренных подшипников не
нужно, установите старые вкладыши на прежние
места. Если вкладыши коренных подшипников треQ
буется заменить, выберите их в соответствии с укаQ
заниями на стр. 53, 54, 55, 56, 57.

Установите вкладыши подшипников (1) в корпуса коренных
подшипников.

Смажьте моторным маслом вкладыши коренных подшипниQ
ков, затем, используя тельфер и захват 99360500 (1), устаQ
новите коленчатый вал (2).

Вставьте вкладыши (1) в объединенную крышку коренных
подшипников (2).

Соответствующим инструментом (1) нанесите на плоскость
блока силиконовый герметик LOCTITE 5699, как показано
на рисунке.

Схема нанесения силиконового герметика.

Устанавливайте объединенную крышку коренных
подшипников не позднее, чем через 10 минут поQ
сле нанесения герметика.

Рисунок 147
