Шатуны

Размерная группа, к которой относится диаметр отверстия
в нижней головке шатуна, и группа по массе выбиты
на нижней головке шатуна.

Устанавливая шатуны, следите, чтобы они относиQ
лись к одной группе по массе.

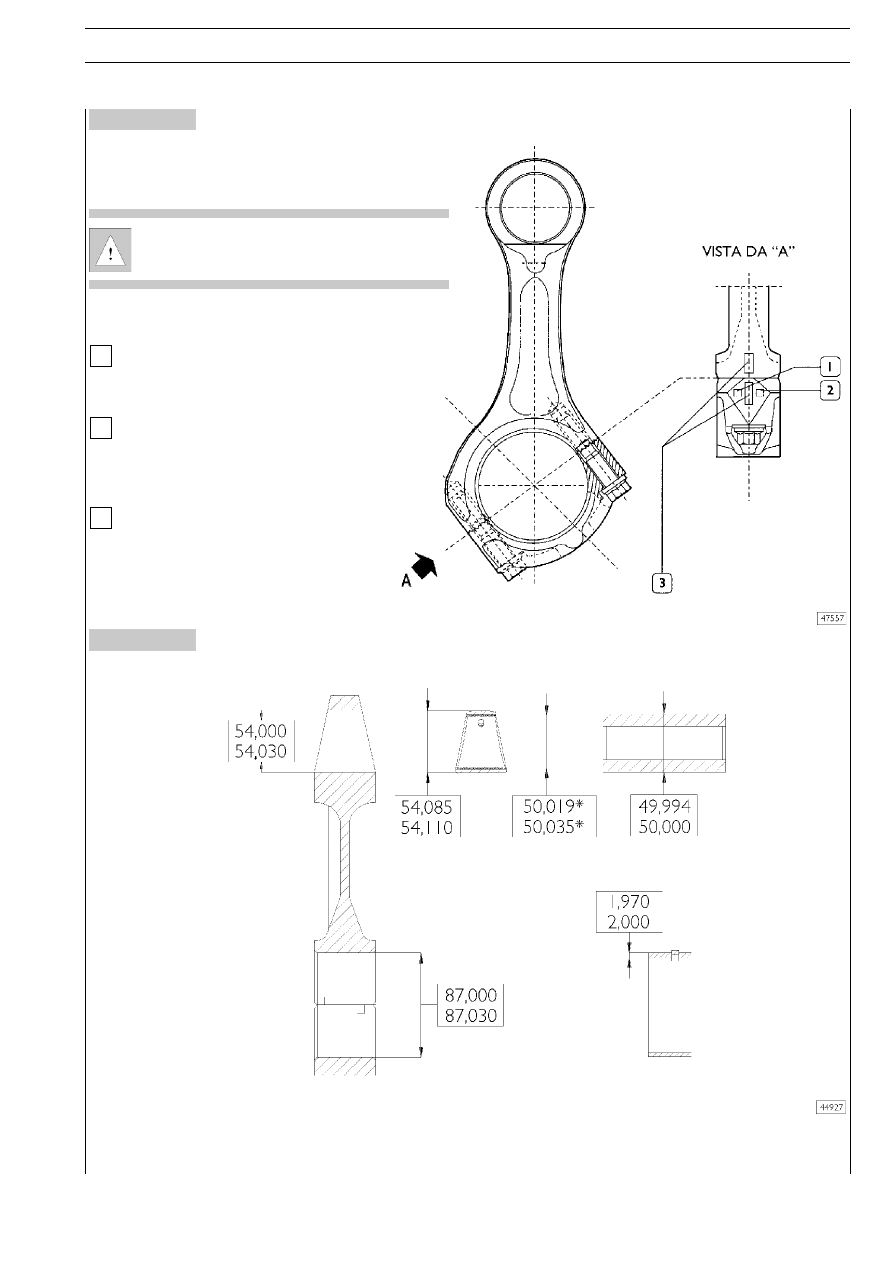

СХЕМА МАРКИРОВКИ ШАТУНОВ

 1 Буква, обозначающая группу по массе:

A = от 3973 до 4003 г
B

= от 4004 до 4034 г

С = от 4035 до 4065 г

 2 Цифра, указывающая размерную группу диаметра

отверстия в нижней головке шатуна:
1

= от 87,000 до 87,010 мм

2

= от 87,011 до 87,020 мм

3

= от 87,021 до 87,030 мм

 3 Цифры, которыми помечаются парные детали:

крышка шатуна — шатун.

Рисунок 98

ВИД «А»

Рисунок 99

ОСНОВНЫЕ РАЗМЕРЫ — ВТУЛКА, ШАТУН, ШЕЙКА И ВКЛАДЫШИ ПОДШИПНИКОВ

* Измерения проводятся после установки втулки

66

ДВИГАТЕЛЬ F3A

S

TRALIS

Рисунок 100

Рисунок 101

Рисунок 102

Рисунок 103

540842

Втулки

Убедитесь, что втулка надежно держится в верхней головке
шатуна и что на ней нет задиров и трещин; в противном
случае замените втулку. Втулка (2) извлекается и устанавQ
ливается при помощи специальной оправки (1). При устаQ
новке втулки проследите, чтобы отверстия подачи масла
во втулке и в верхней головке шатуна совпадали. МашинQ
кой для расточки расточите втулку, чтобы ее внутренний
диаметр составлял 50,019Q50,035 мм.

Проверка шатунов

Проверка соосности

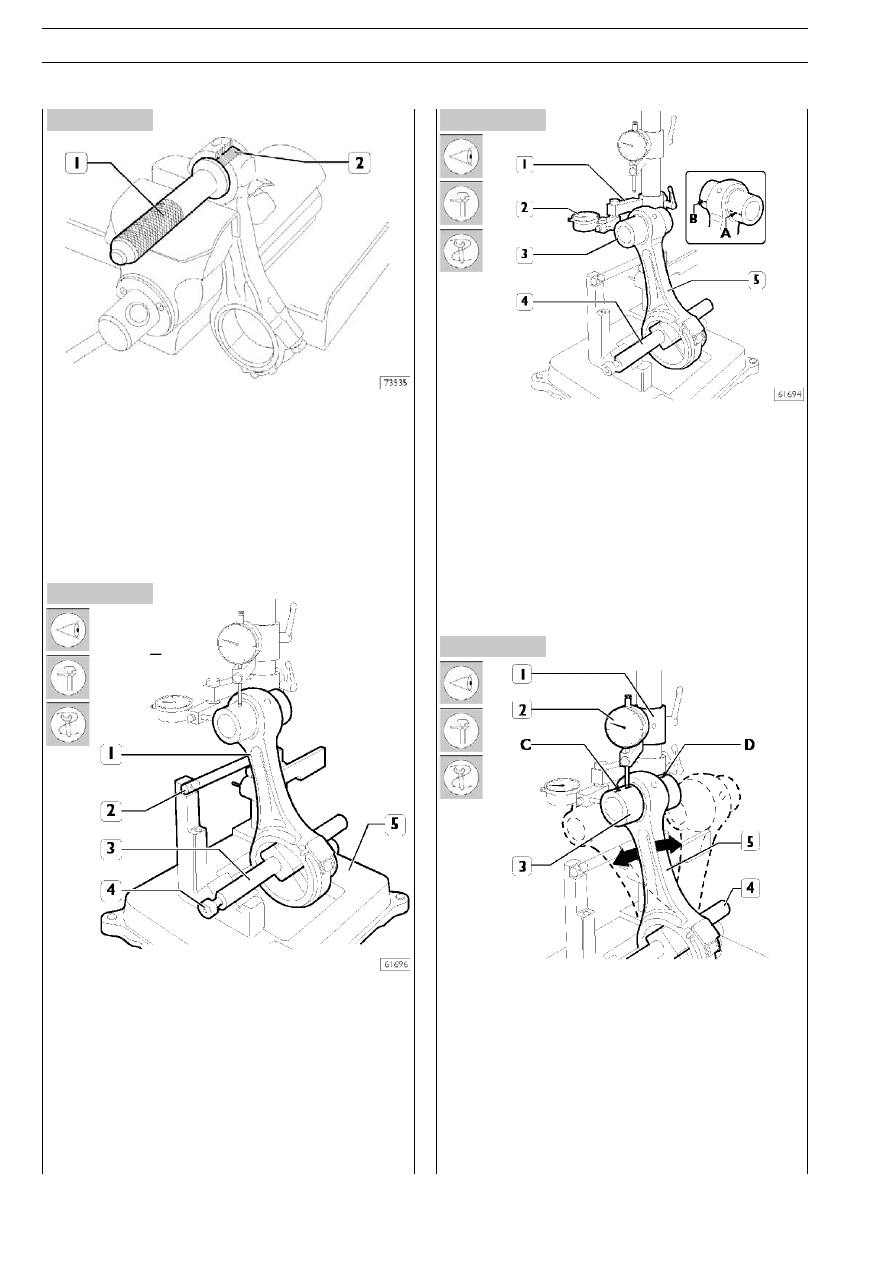

Устройством 99395363 (5) проверьте параллельность
осей головок шатуна (1), действуя следующим образом.

Установите шатун (1) на шпиндель устройства 99395363
(5) и закрепите его болтом (4).

Установите шпиндель (3) на призмы, оперев шатун (1) на огQ
раничительный брус (2).

Проверьте величину скручивания шатуна (5), сравнив полоQ
жение двух точек (А и В) поршневого пальца (3) в горизонQ
тальной плоскости по оси верхней головки шатуна.
Установите подставку (1) индикатора (2) так, чтобы стерQ
жень индикатора (2) уперся в поршневой палец (3)
в точке А, стрелка индикатора должна показывать при этом
примерно 0,5 мм, затем обнулите индикатор (2). Сместите
шпиндель (4) с шатуном (5) и сравните отклонение в точке А
и на противоположной стороне поршневого пальца (3) в
точке В: разница между А и В не должна превышать 0,08 мм.

Проверка изгиба

Проверьте величину изгиба шатуна (5), сравнив положение
двух точек (C и D) поршневого пальца (3) в вертикальной
плоскости по оси верхней головки шатуна.
Установите вертикальную подставку (1) индикатора (2) так,
чтобы он касался поршневого пальца (3) в точке С.
Покачайте шатун назад и вперед, найдите для индикатора
наивысшую точку на поршневом пальце и в этом положении
обнулите индикатор (2).
Сместите шпиндель (4) с шатуном (5), запишите показание
индикатора и повторите проверку в наивысшей точке (D) на
противоположной стороне поршневого пальца (3). Разница
между точками C и D не должна превышать 0,08 мм.

S

TRALIS

ДВИГАТЕЛЬ F3A

67

Рисунок 104

Рисунок 105

Рисунок 106

Рисунок 107

Сборка шатуна с поршнем

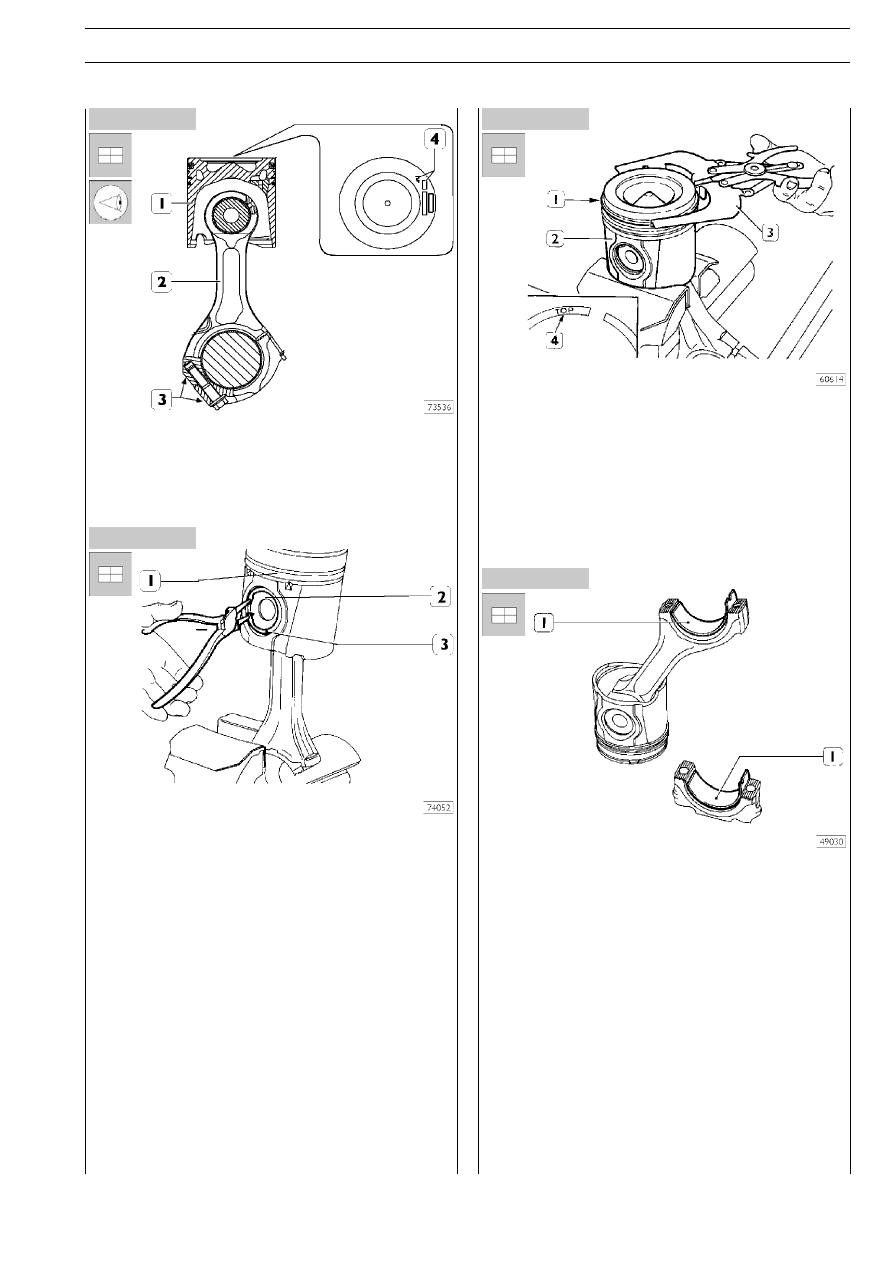

Поршень (1) следует устанавливать на шатун (2) так, чтобы
графический символ (4), указывающий установочное полоQ
жение в гильзе цилиндра, и метки (3) на шатуне были расQ
положены так, как показано на рисунке.

Установите поршневой палец (2) и зафиксируйте его
в поршне (1) стопорными кольцами (3).

Установка поршневых колец

Для установки на поршень (2) поршневых колец (1) восQ
пользуйтесь щипцами 99360184 (3).
При установке поршневых колец надпись «TOP» (4) должна
быть обращена вверх. Разведите замки поршневых колец
на 120° относительно друг друга.

Установка вкладышей подшипников нижней
головки шатуна

Установите вкладыши подшипников (1), выбранные в соотQ
ветствии с указаниями раздела «Выбор вкладышей коренQ
ных и шатунных подшипников», в шатун
и в крышку шатуна.
При повторном использовании снятых вкладышей устанавQ
ливайте их в соответствующие места в положении, отмеченQ
ном при снятии.

68

ДВИГАТЕЛЬ F3A

S

TRALIS

Рисунок 109

Установка поршней с шатунами в сборе в гильзы
цилиндров

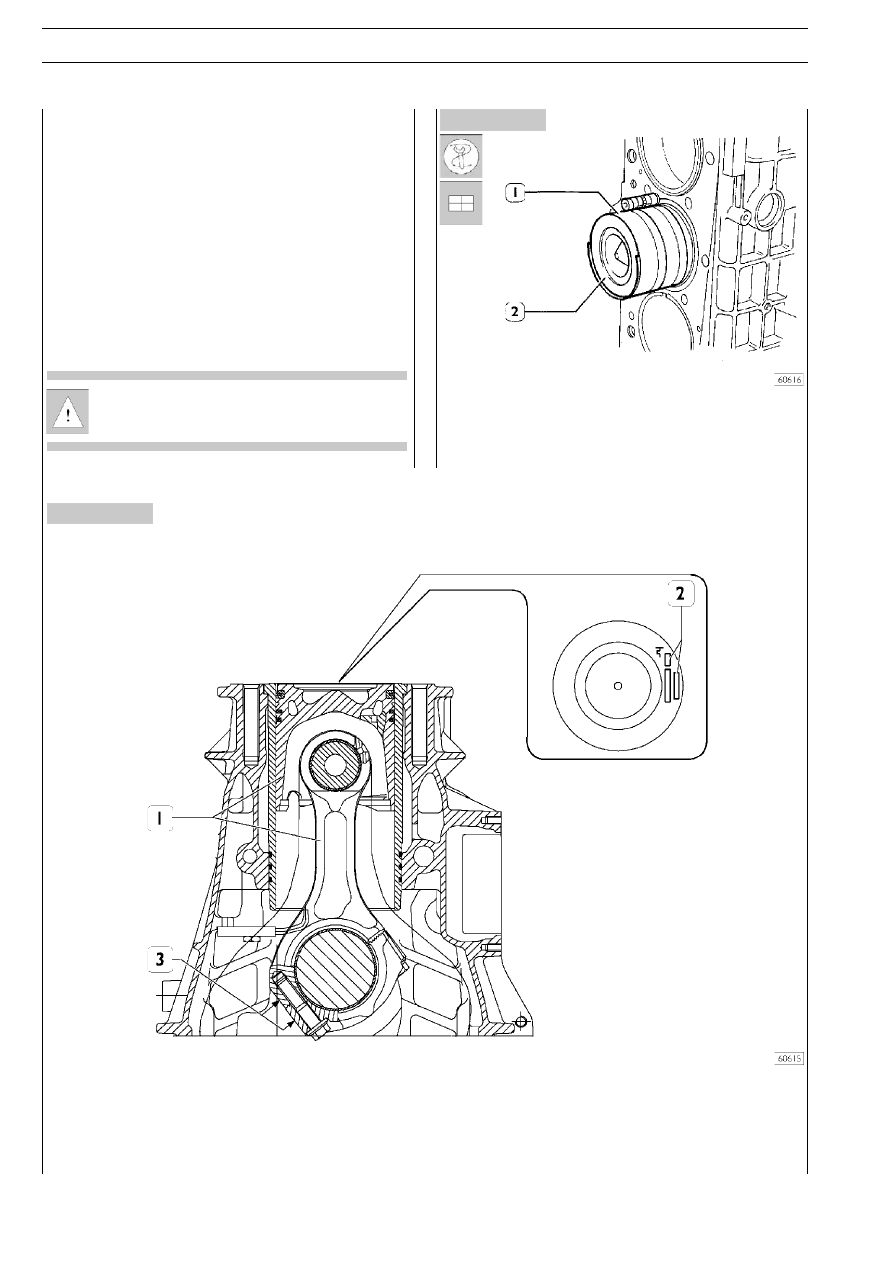

При помощи оправки 99360605 (1, рисунок108) установиQ
те поршень с шатуном в сборе (2) в гильзу цилиндра в соотQ
ветствии со схемой на рисунке109, проверив, что:

❑ замки поршневых колец разведены на 120°,

❑ поршни относятся к одной размерной группе, А или В,

❑ символы, выбитые на поверхности днища поршня, наQ

правлены к маховику, или канавка в юбке поршня наQ
правлена к штуцерами подачи масла.

В комплекте запасных частей поставляются поршни
размерной группы А, которые можно устанавлиQ
вать в гильзы цилиндров размерной группы В.

Проверка выступания поршня

По завершении сборки следует проверить выступание
поршней из гильз цилиндров; оно должно составлять
0,23Q0,53 мм.

Рисунок 108

СХЕМА УСТАНОВКИ ПОРШНЯ С ШАТУНОМ В СБОРЕ В ГИЛЬЗУ ЦИЛИНДРА

1. Шатун с поршнем в сборе — 2. Места расположения меток на поверхности днища поршня,

символ указывает установочное положение и размерную группу — 3. Места расположения метки на шатуне
