Грузовик Iveco Stralis. Руководство - часть 13





S

TRALIS

ДВИГАТЕЛЬ F3A

49

Рисунок 56

Рисунок 55

Рисунок 57

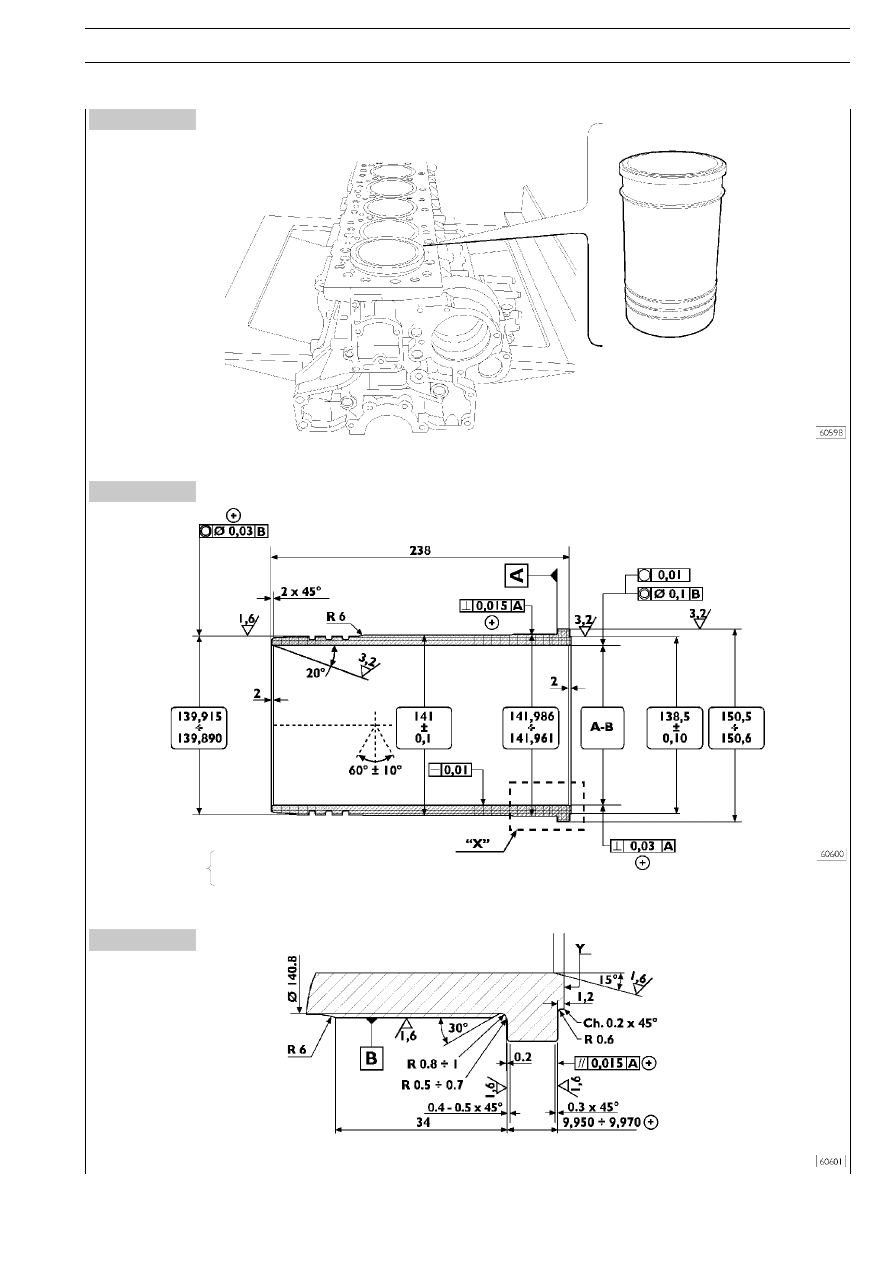

Гильзы цилиндров

БЛОК С ГИЛЬЗАМИ ЦИЛИНДРОВ

Размерная группа

А — от 125,000 до 125,013 мм
В — от 125,011 до 125,024 мм

ОСНОВНЫЕ РАЗМЕРЫ ГИЛЬЗ ЦИЛИНДРОВ

ДЕТАЛЬ «X»

 «Y» — Место маркировки размерной группы

50

ДВИГАТЕЛЬ F3A

S

TRALIS

Рисунок 58

Рисунок 59

Рисунок 60

Рисунок 61

Рисунок 62

540420

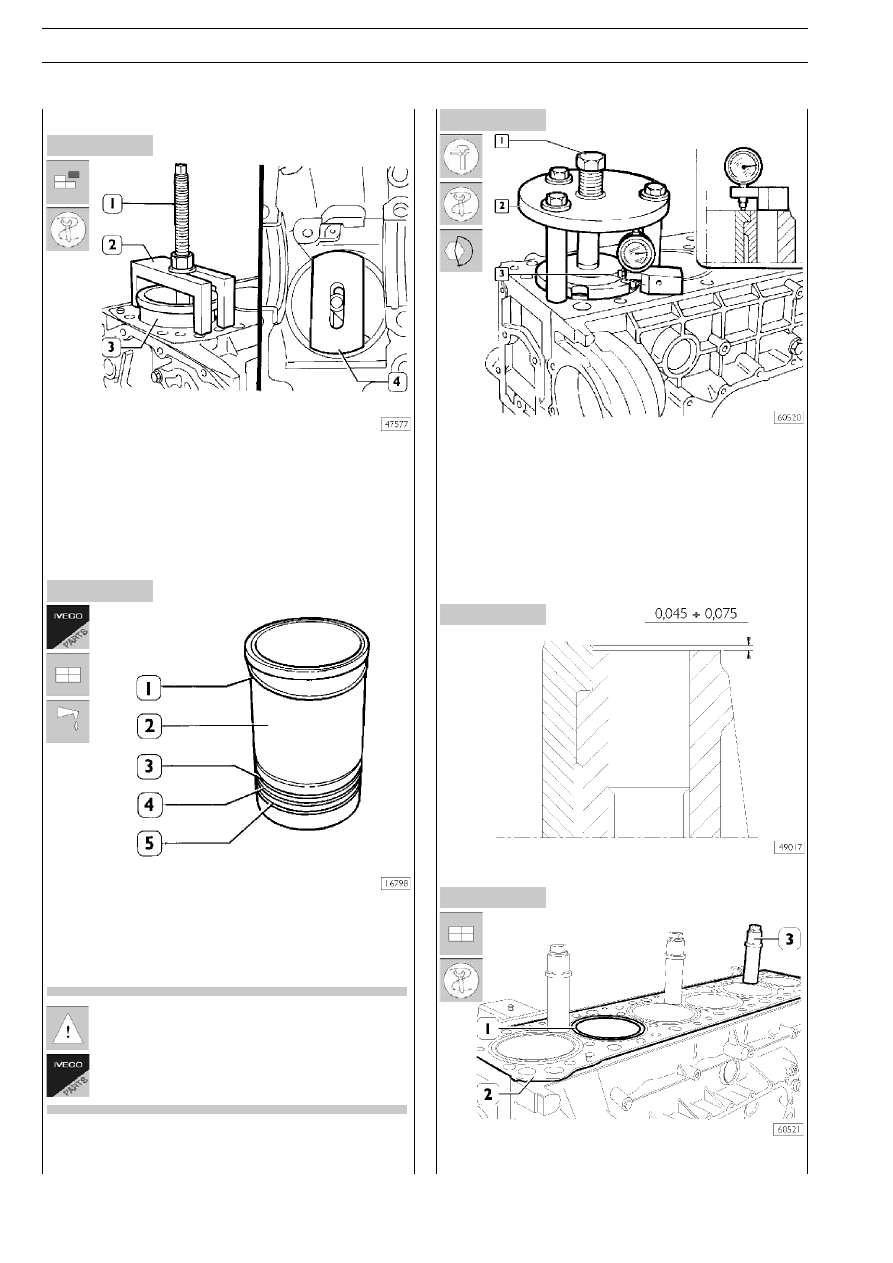

Замена гильз цилиндров

Снятие гильзы

Установите съемник 99360706 (2) и пластину 99360726
(4) в соответствии с рисунком, следя, чтобы пластина (4)
точно расположилась на гильзе цилиндра.
Затяните гайку на болте (1) и выньте гильзу (3) из блока циQ
линдров.

Установка и проверка величины выступания гильз

Обязательно замените уплотнительные кольца (3, 4 и 5).
Установите на гильзу цилиндра (2) регулировочное кольцо
(1); смажьте нижнюю часть гильзы и при помощи соответстQ
вующего инструмента установите гильзу в блок цилиндров.

В качестве запасных частей выпускаются регулироQ
вочные кольца (1) следующей толщины:
0,08 ммQ0,10 ммQ0,12 мм.

Проверьте величину выступания гильзы цилиндра, воспольQ
зовавшись приспособлением 99360472 (2) и затянув болт
(1) крутящим моментом 225 Нм. При помощи индикатора
(3) измерьте выступание гильзы цилиндра от верхней плосQ
кости блока цилиндров; выступание должно составлять от
0,045 до 0,075 мм (рисунок 61); в противном случае замеQ
ните регулировочное кольцо (1, рисунок 59), выбрав из
комплекта запасных частей кольцо подходящей толщины.

ВЫСТУПАНИЕ ГИЛЬЗЫ ЦИЛИНДРА

По завершении установки зафиксируйте гильзы цилиндров
(1) в блоке цилиндров (2) втулками 99360703 (3).

S

TRALIS

ДВИГАТЕЛЬ F3A

51

Рисунок 63

Рисунок 64

Рисунок 65

5408

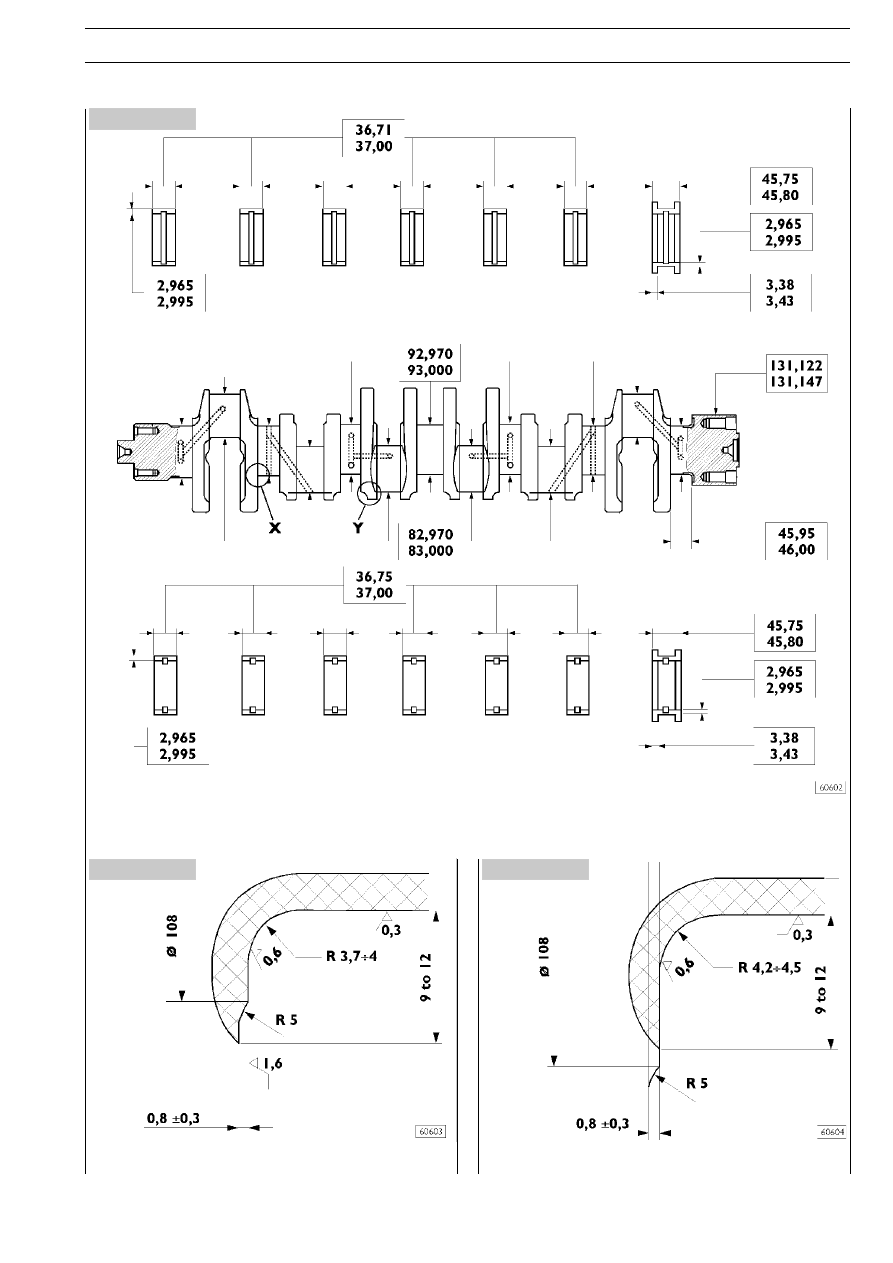

Коленчатый вал

Верхние вкладыши коренных подшипников

Нижние вкладыши коренных подшипников

ОСНОВНЫЕ РАЗМЕРЫ ШЕЕК КОЛЕНЧАТОГО ВАЛА И ВКЛАДЫШЕЙ ПОДШИПНИКОВ

Проверьте состояние коренных и шатунных шеек; на них не должно быть задиров, овальности и чрезмерного износа.  ПривеQ

денные данные соответствуют номинальным диаметрам шеек.

ПОЛИРОВАТЬ

ШЛИФОВАТЬ

ШЛИФОВАТЬ

ПОЛИРОВАТЬ

ШЛИФОВАТЬ

Х. Размеры и обработка в местах концентрации напряжеQ

ний коренных шеек коленчатого вала

Y. Размеры и обработка в местах концентрации напряжеQ

ний шатунных шеек

52

ДВИГАТЕЛЬ F3A

S

TRALIS

540812

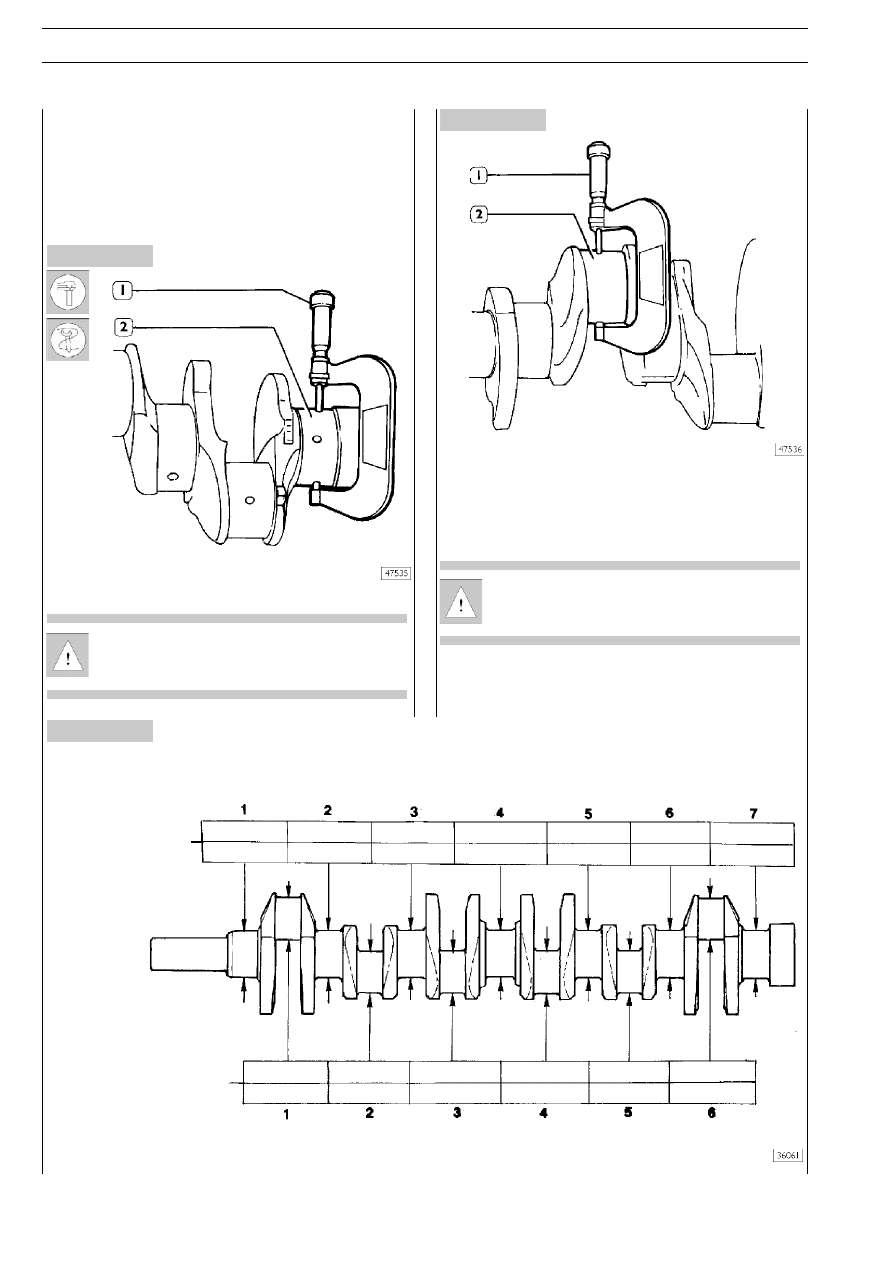

Измерение коренных и шатунных
шеек коленчатого вала

Перед шлифовкой шеек коленчатого вала микрометром (1)
измерьте диаметры коренных и шатунных шеек (2) и опреQ
делите, ориентируясь на ремонтный размер вкладышей
подшипников, конечный диаметр, до которого следует проQ
шлифовать шейки. Ремонтные размеры больше минимальQ
ного на 0,127Q0,254Q0,508 мм.

Рисунок 66

Рисунок 68

ИЗМЕРЕНИЕ ДИАМЕТРОВ КОРЕННЫХ ШЕЕК

Рекомендуется внести измеренные значения в табQ
лицу (рисунок 67).

ИЗМЕРЕНИЕ ШАТУННЫХ ШЕЕК

При шлифовке учитывайте размеры коренных и шатунных
шеек, указанные на рисунках 64 и 65.

Все коренные и шатунные шейки следует довести
до ремонтного размера одной и той же размерной
группы, чтобы не нарушить балансировку вала.

Занесите в эту таблицу полученные размеры коренных и шатунных шеек.

Рисунок 67

КОРЕННЫЕ ШЕЙКИ

ШАТУННЫЕ ШЕЙКИ

∅ МИН.
∅ МАКС.

∅ МИН.
∅ МАКС.
