ДВИГАТЕЛЬ F3A

53

Рисунок 69

Предварительное определение размерной группы вкладышей коренных и шатунных подшипников
коленчатого вала

Для каждой из шеек коленчатого вала следует выполнить перечисленные ниже операции.

КОРЕННЫЕ ШЕЙКИ:

❑ определить размерную группу диаметра отверстия под

вкладыши в картере;

❑ определить размерную группу диаметра коренной

шейки коленчатого вала;

❑ выбрать размерную группу вкладышей подшипников.

ШАТУННЫЕ ШЕЙКИ:

❑ определить размерную группу диаметра отверстия под

вкладыши в шатуне;

❑ определить размерную группу диаметра шатунной

шейки коленчатого вала;

❑ выбрать размерную группу вкладышей подшипников.

ОПРЕДЕЛЕНИЕ РАЗМЕРНОЙ ГРУППЫ ДИАМЕТРА ОТВЕРСТИЙ ПОД ВКЛАДЫШИ ПОДШИПНИКОВ В КАРТЕРЕ

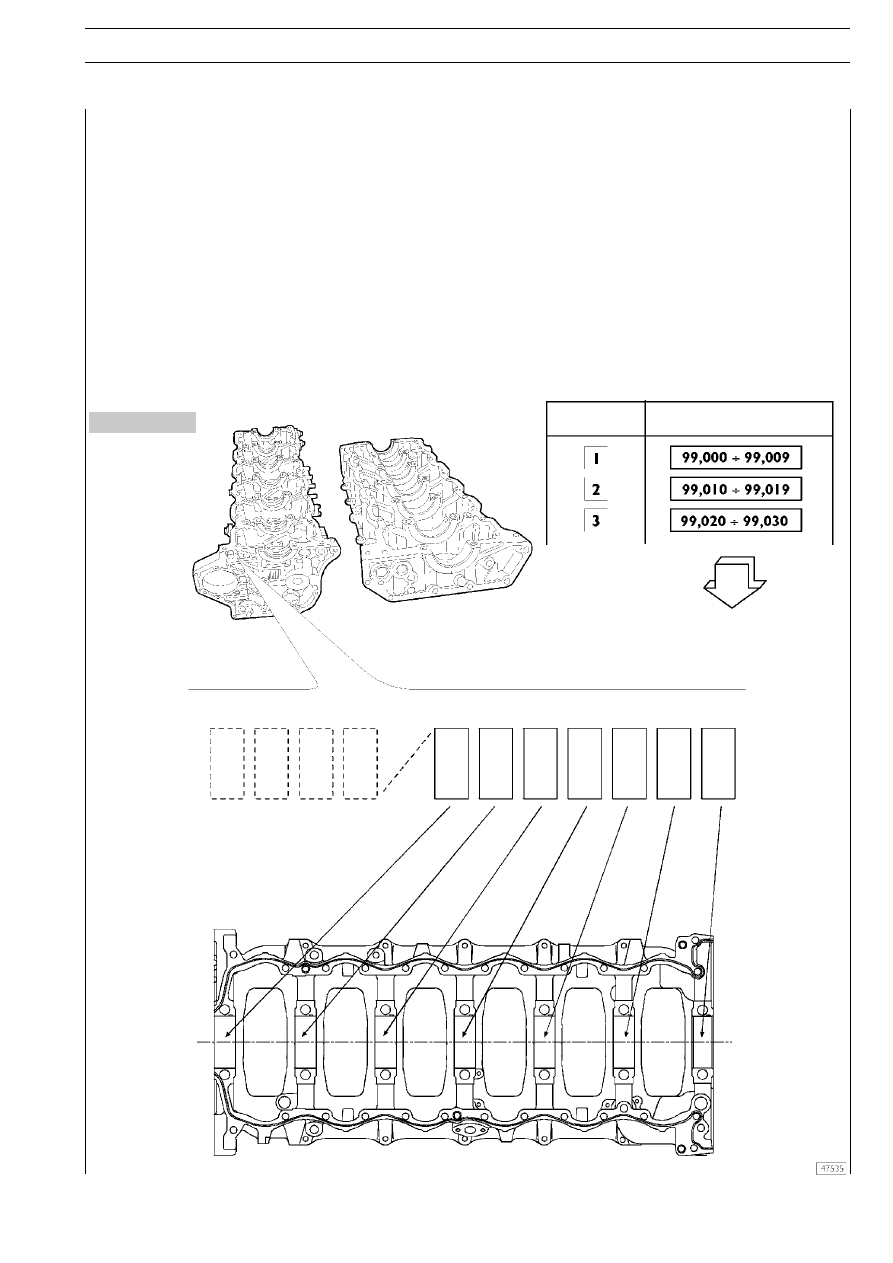

Впереди картера, в указанном месте (рисунок 69 сверху), нанесены две группы цифр.
❑ Первая группа цифр (четыре) определяет парные детали картер — объединенная крышка коренных подшипников.
❑ Следующие семь цифр, по отдельности, соответствуют размерной группе диаметра каждого из отверстий под вкладыши

(рисунок 69 внизу).

❑ Каждая из цифр может быть 1, 2 или 3.

РАЗМЕРНАЯ

ГРУППА

НОМИНАЛЬНЫЙ ДИАМЕТР ОТВЕРСТИЯ

В КОРПУСЕ КОРЕННОГО ПОДШИПНИКА

54

ДВИГАТЕЛЬ F3A

S

TRALIS

Рисунок 70

Выбор вкладышей коренных и шатунных подшипников

Для обеспечения требуемых установочных зазоров вкладыши коренных и шатунных подшипников следует выбирать
в соответствии с приведенными ниже указаниями.

Эта операция позволяет определить наиболее подходящие вкладыши для каждой из шеек (при необходимости для каждой
из шеек могут выбираться вкладыши разных размерных групп).

В зависимости от толщины вкладыши разбиты на группы доQ
пусков, маркированные цветными метками (красная/зелеQ
наяQкрасная/чернаяQзеленая/черная).

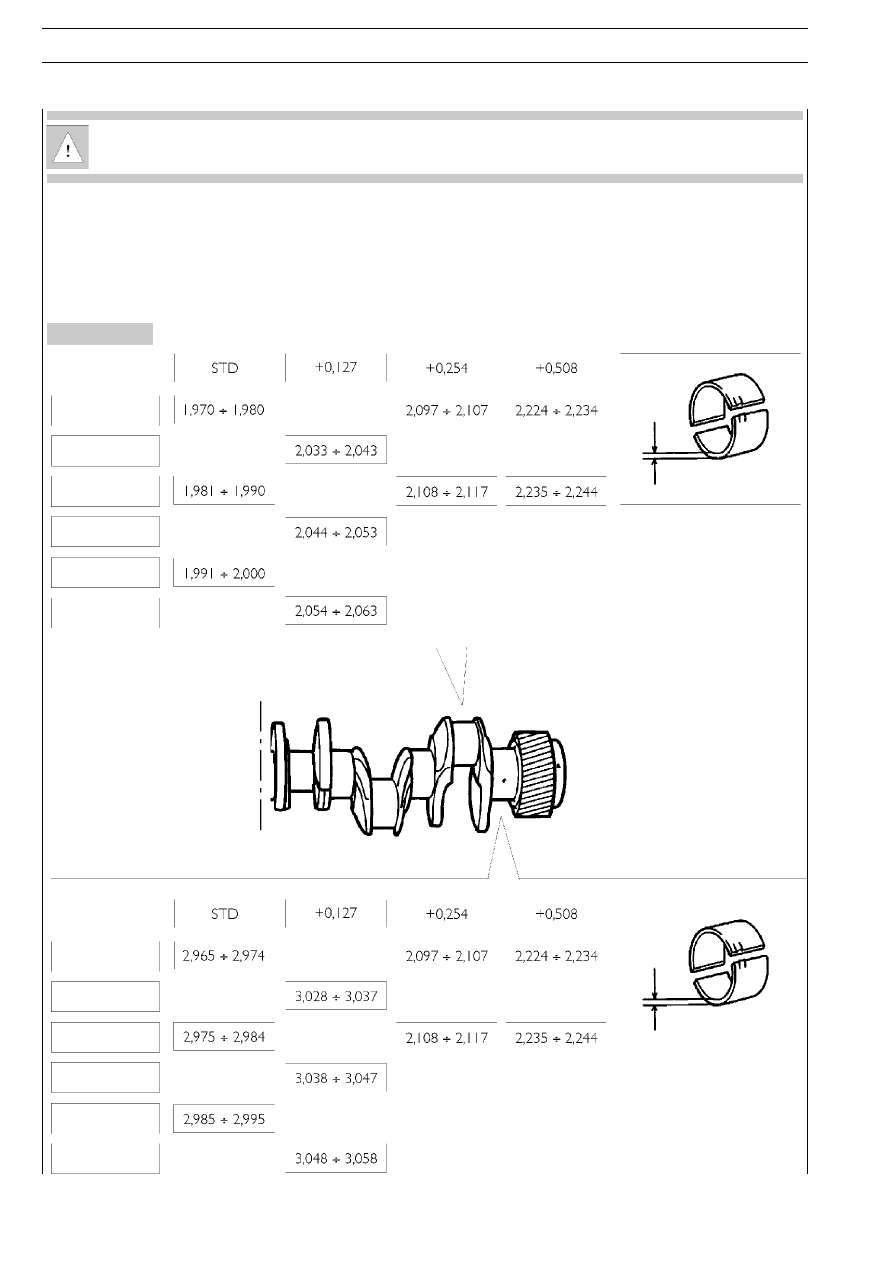

В таблицах ниже приведены размеры вкладышей коренных
и шатунных подшипников, поставляемых в качестве запасQ
ных частей, номинальных размеров (STD) и допустимых реQ
монтных размеров (+0,127, +0,254, +0,508).

красный

красный/черный

зеленый

зеленый/черный

желтый*

желтый/черный*

красный

красный/черный

зеленый

зеленый/черный

желтый*

желтый/черный*

мм

мм

*Устанавливаются только на производстве и как
запасные части не поставляются.

S

TRALIS

ДВИГАТЕЛЬ F3A

55

ОПРЕДЕЛЕНИЕ РАЗМЕРНОЙ ГРУППЫ ДИАМЕТРА КОРЕННЫХ И ШАТУННЫХ ШЕЕК (шейки номинального диаметра)

Коренные и шатунные шейки: определение размерной группы диаметра шеек коленчатого вала.

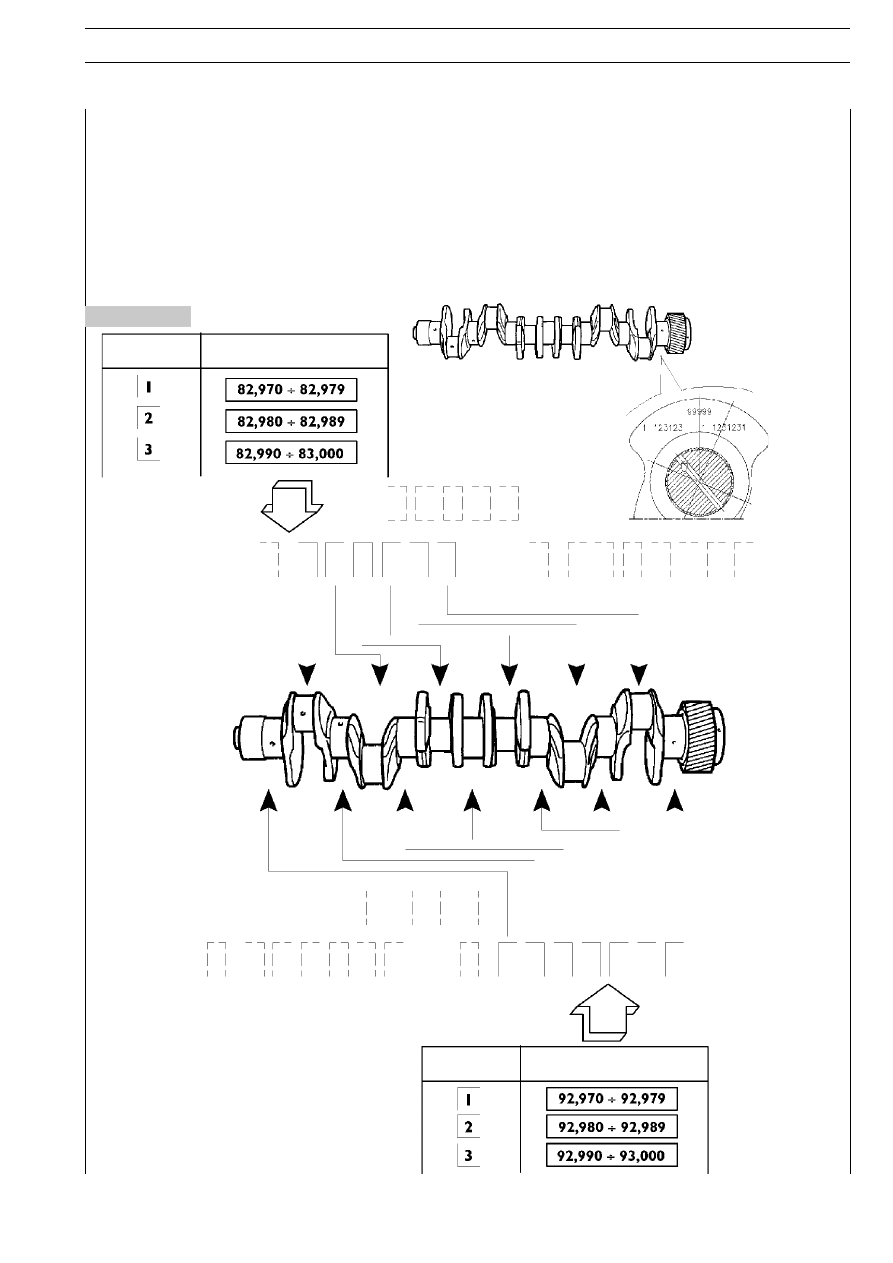

На коленчатом валу, в месте, указанном стрелкой (рисунок 71 вверху), нанесены три группы цифр:
❑ первая группа из пяти цифр соответствует каталожному номеру коленчатого вала;
❑ под этой группой цифр, слева, расположены шесть цифр, относящихся к шатунным шейкам. Цифра перед ними указывает

на состояние шеек (1 = STD, 2 = –0,127). Остальные шесть цифр, по отдельности, определяют размерную группу диаметQ
ра соответствующей шатунной шейки (рисунок 71 вверху);

❑ группа из семи цифр справа, перед которыми расположена отдельная цифра, относится к коренным шейкам: отдельная

цифра указывает на состояние шеек (1 = STD, 2 = –0,127), а остальные семь цифр, по отдельности, определяют размерQ
ную группу диаметра соответствующих коренных шеек (рисунок 71 внизу).

Рисунок 71

РАЗМЕРНАЯ

ГРУППА

НОМИНАЛЬНЫЙ ДИАМЕТР

ШАТУННОЙ ШЕЙКИ

РАЗМЕРНАЯ

ГРУППА

НОМИНАЛЬНЫЙ ДИАМЕТР

КОРЕННОЙ ШЕЙКИ

56

ДВИГАТЕЛЬ F3A

S

TRALIS

Рисунок 72

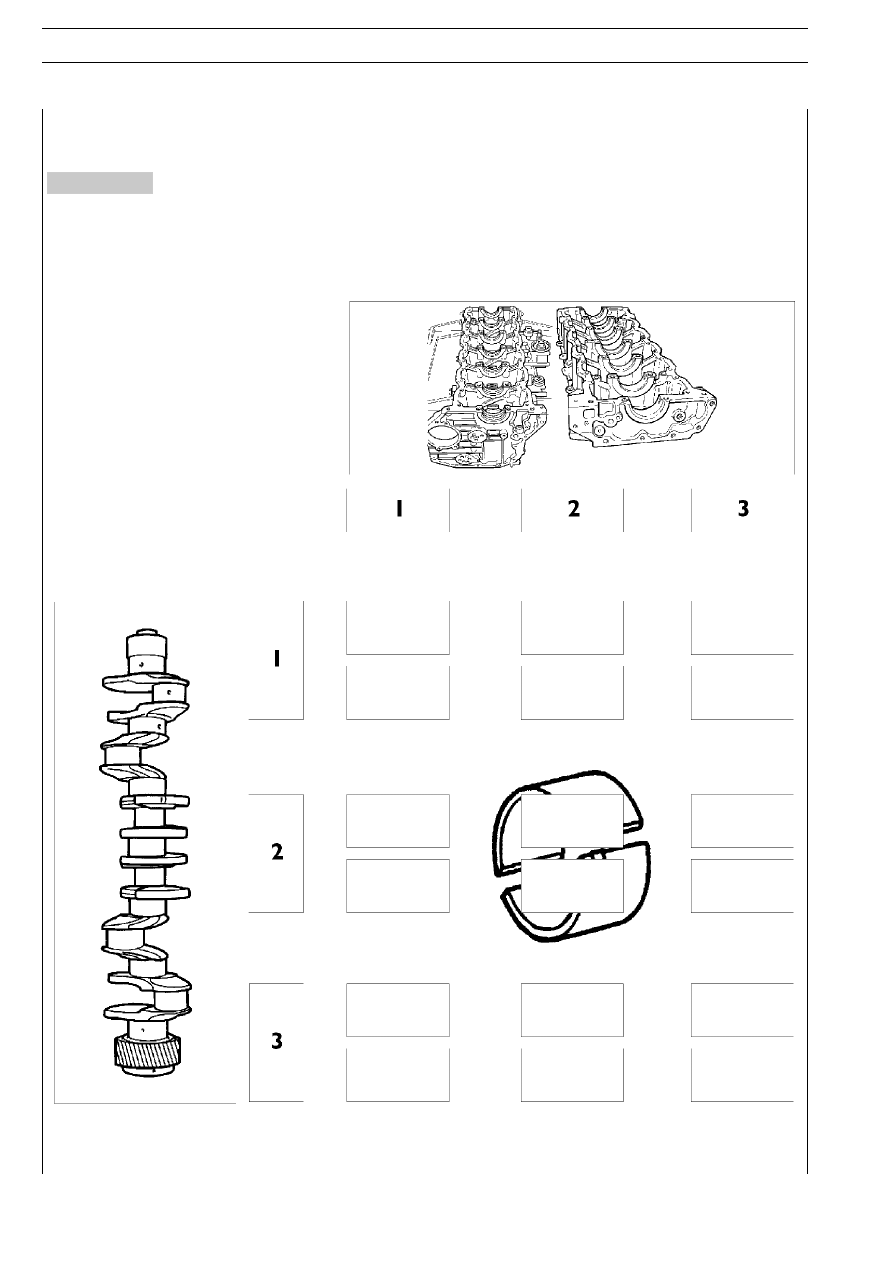

ВЫБОР ВКЛАДЫШЕЙ КОРЕННЫХ ПОДШИПНИКОВ (ШЕЙКИ НОМИНАЛЬНОГО ДИАМЕТРА)

После прочтения данных по каждой из коренных шеек на картере и на коленчатом валу можно выбрать размерную группу
вкладышей подшипников в соответствии с таблицей.

STD.

зеленый

зеленый

зеленый

зеленый

зеленый

зеленый

красный

зеленый

зеленый

зеленый

зеленый

красный

красный

красный

зеленый

зеленый

красный

красный
