Грузовик Iveco Stralis. Руководство - часть 11

S

TRALIS

ДВИГАТЕЛЬ F3A

41

Рисунок 23

Рисунок 22

Рисунок 21

Рисунок 18

Рисунок 19

Рисунок 20

540110

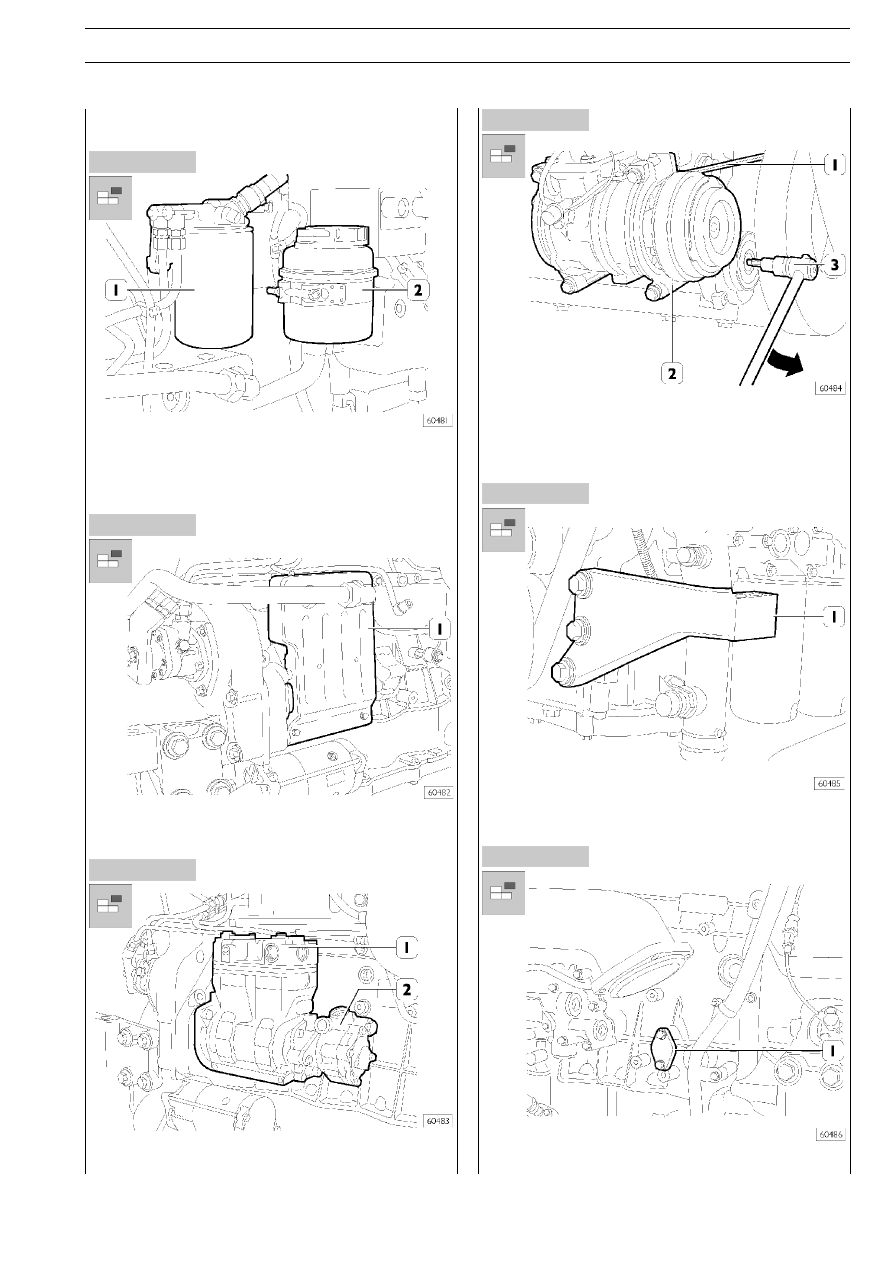

РАЗБОРКА ДВИГАТЕЛЯ НА СТЕНДЕ

Перед установкой двигателя на вращающийся стенд
99322230 снимите и отсоедините следующие детали:

С правой стороны двигателя

—

топливный фильтр (1);

—

бачок гидроусилителя руля (2);—

—

электрические разъемы;

—

звукоизоляцию (1);

—

все трубки, присоединенные к компрессору;

—

компрессор (1) в сборе с насосом гидроусилителя руля (2);

—

при помощи инструмента (3), действуя в направлении,
указанном стрелкой, снимите ремень привода кондиQ
ционера (1);

—

снимите кондиционер (2) со стоек крепления к двигателю.

С левой стороны двигателя
—

опора двигателя (1);

—

редукционный клапан системы смазки (1).

42

ДВИГАТЕЛЬ F3A

S

TRALIS

Рисунок 24

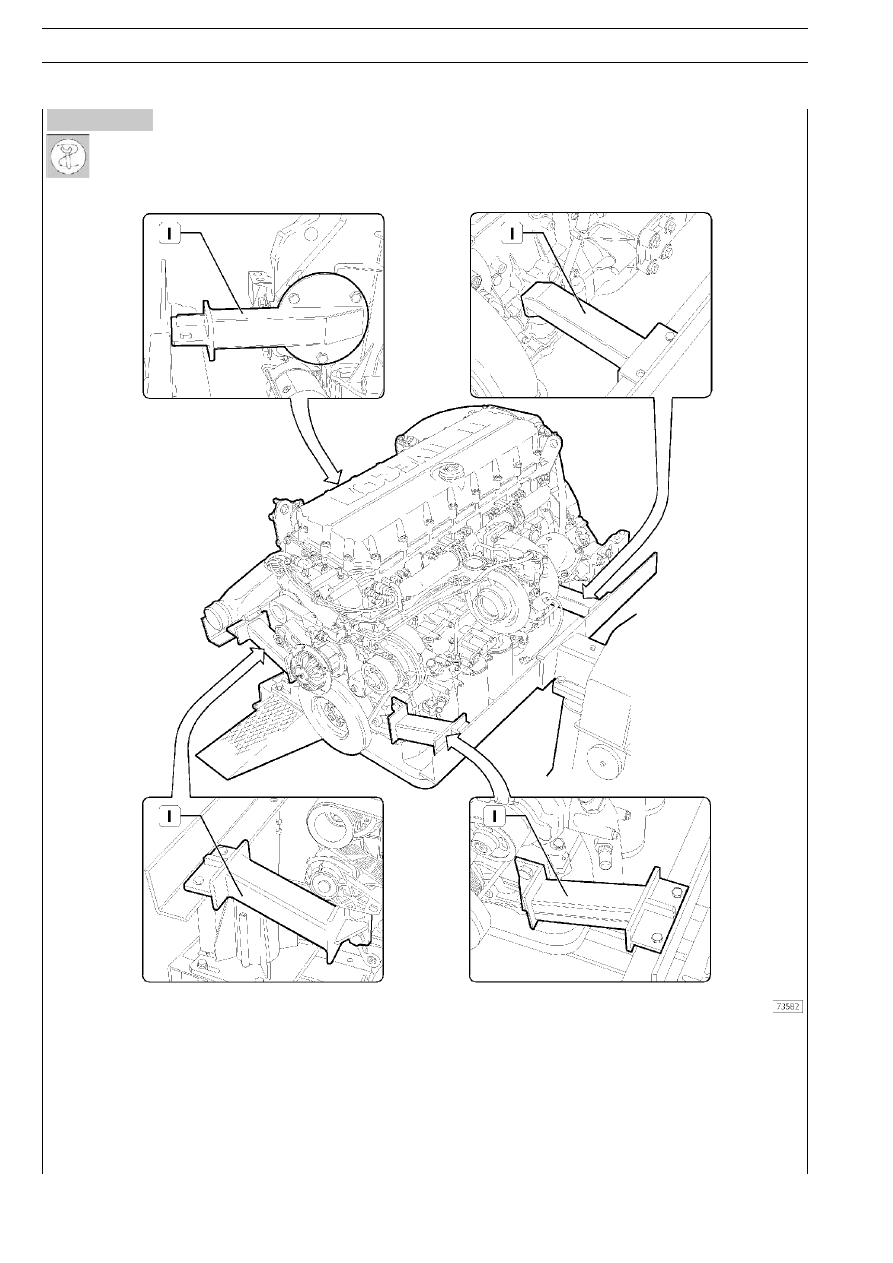

Закрепите двигатель на вращающемся стенде 99322230 кронштейнами 99361036 (1, рисунок,24).

S

TRALIS

ДВИГАТЕЛЬ F3A

43

Рисунок 25

Рисунок 26

Рисунок 27

Рисунок 28

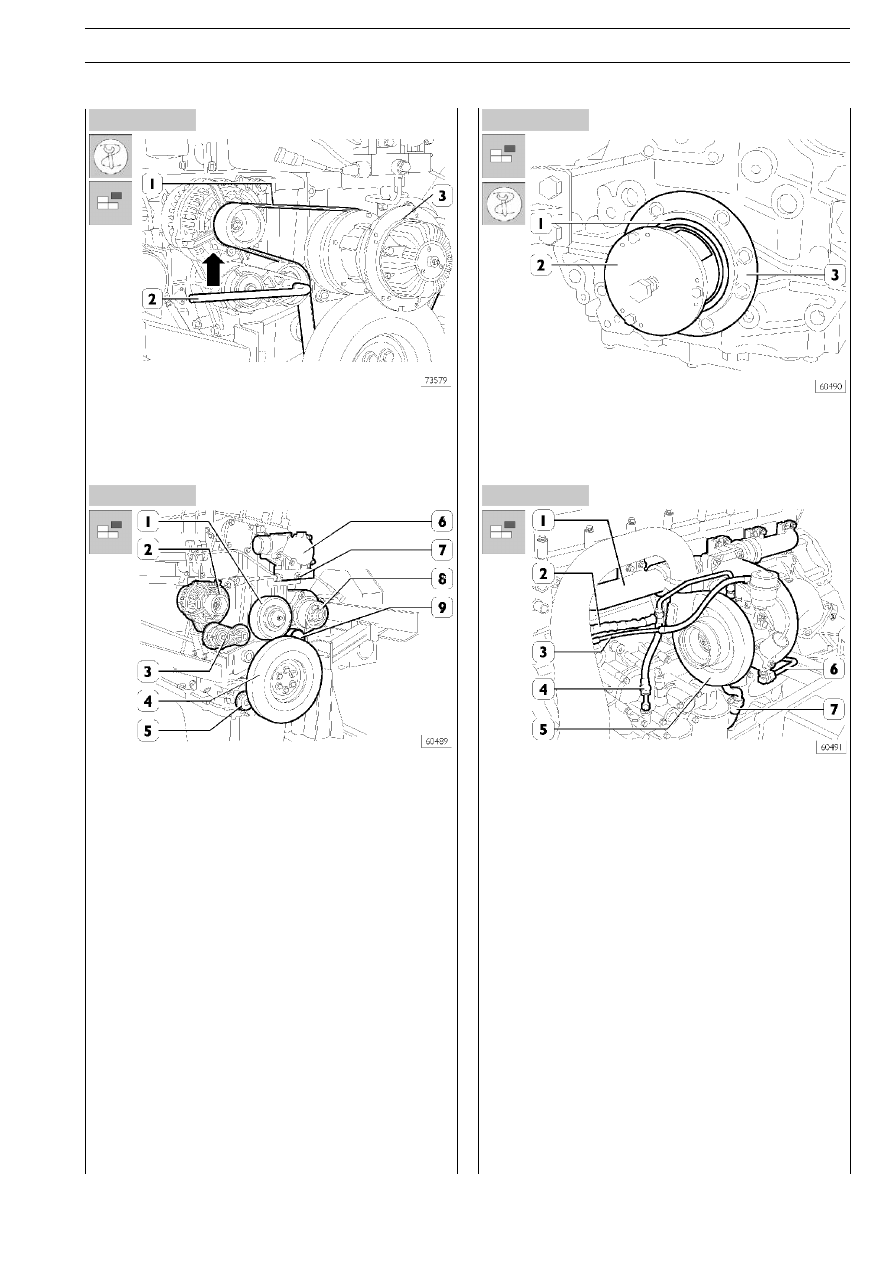

Подходящим инструментом (2) нажмите в направлении,
указанном стрелкой и снимите ремень (1) привода насоса
охлаждающей жидкости, генератора и вентилятора.
Выверните болты и снимите электромагнитную муфту (3).

Снимите следующие детали:
—

термостат (6) с датчиком давления привода турбины (7);

—

генератор (2);

—

опора шкива (1);

—

насос охлаждающей жидкости (8) с патрубками;

—

опора автоматического натяжителя ремня (3);

—

фиксированный натяжитель ремня (9);

—

гаситель крутильных колебаний (4) и шкив под ним;

—

автоматический натяжитель ремня (5);

—

отсоедините электрические разъемы и датчики.

Установите съемник 99340053 (2) и снимите сальник (1)
коленчатого вала, снимите крышку (3).

Снимите следующие детали:
—

выпускной патрубок системы охлаждения (2);

—

трубку подачи масла (4);

—

трубку пневмосистемы (3) привода устройства изменеQ
ния геометрии турбокомпрессора;

—

впускной патрубок системы охлаждения (6);

—

сливная трубка системы смазки (7);

—

турбонагнетатель (5);

—

выпускной коллектор (1).

44

ДВИГАТЕЛЬ F3A

S

TRALIS

Рисунок 31

Рисунок 30

Рисунок 29

Рисунок 32

Рисунок 33

Рисунок 34

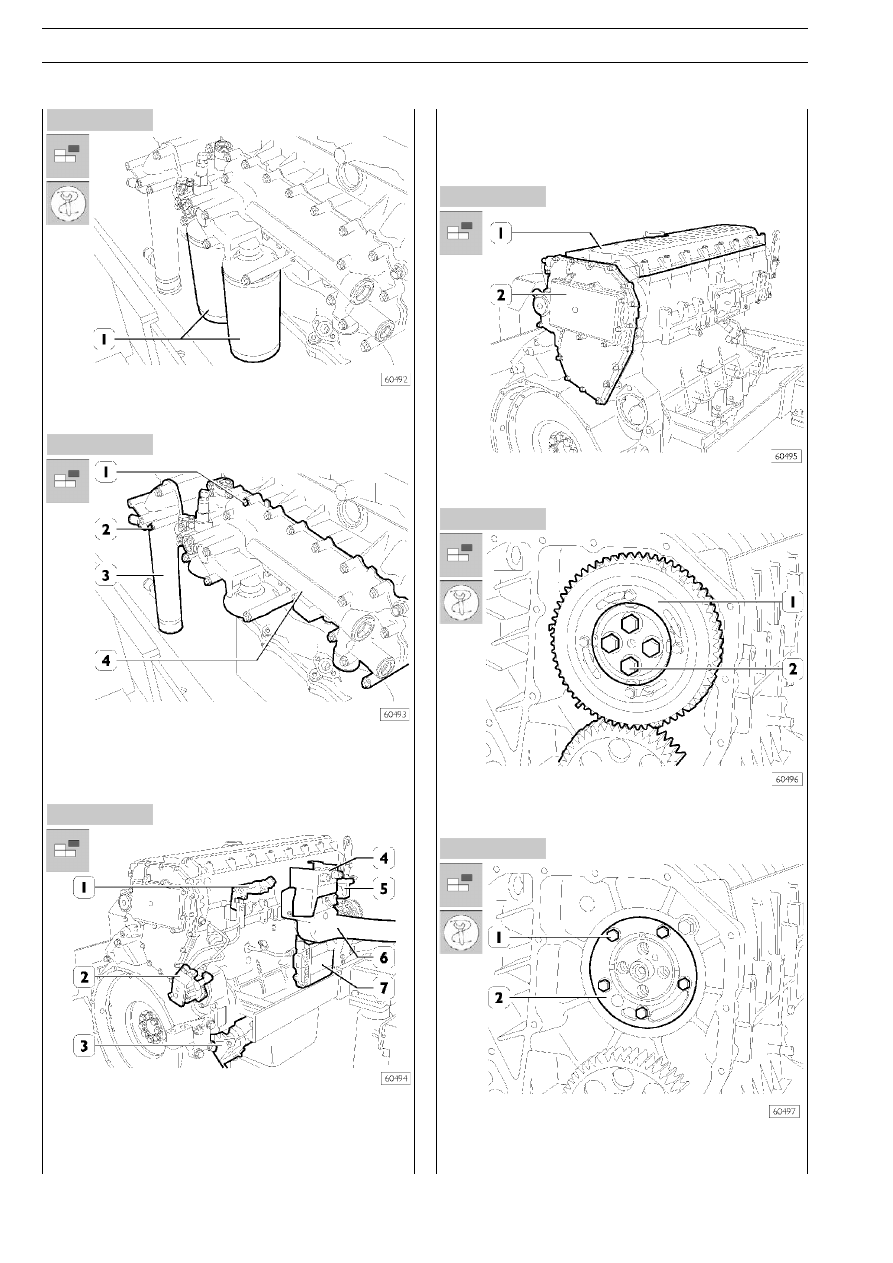

Съемником 99360314 отверните масляные фильтры (1).

—

отверните болты (1) и снимите теплообменник (4);

—

отверните болты (2) и снимите патрубок системы охлаQ
ждения (3);

Снимите следующие детали:
—

кронштейн (1) топливного фильтра;

—

топливный насос(2) с трубками;

—

стартер (3);

—

кронштейн (4) кнопки запуска двигателя;

—

воздушный фильтр клапана PWN (5);

—

впускная труба (6) с резистором устройства предпусQ
кового подогрева двигателя;

—

электронный блок управления (7).

—

Снимите крышку головки блока цилиндров (1) и крышку
привода газораспределительного механизма (2).

—

Отверните болты (2) и снимите шестерню (1) с задаюQ
щим зубчатым колесом.

—

Отверните болты (1); вверните один винт в специальное
отверстие для съема и снимите усиливающую пластину
(2) и плоскую прокладку.
