Грузовик Iveco Stralis. Руководство - часть 10

S

TRALIS

ДВИГАТЕЛЬ F3A

37

ИНСТРУМЕНТЫ

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

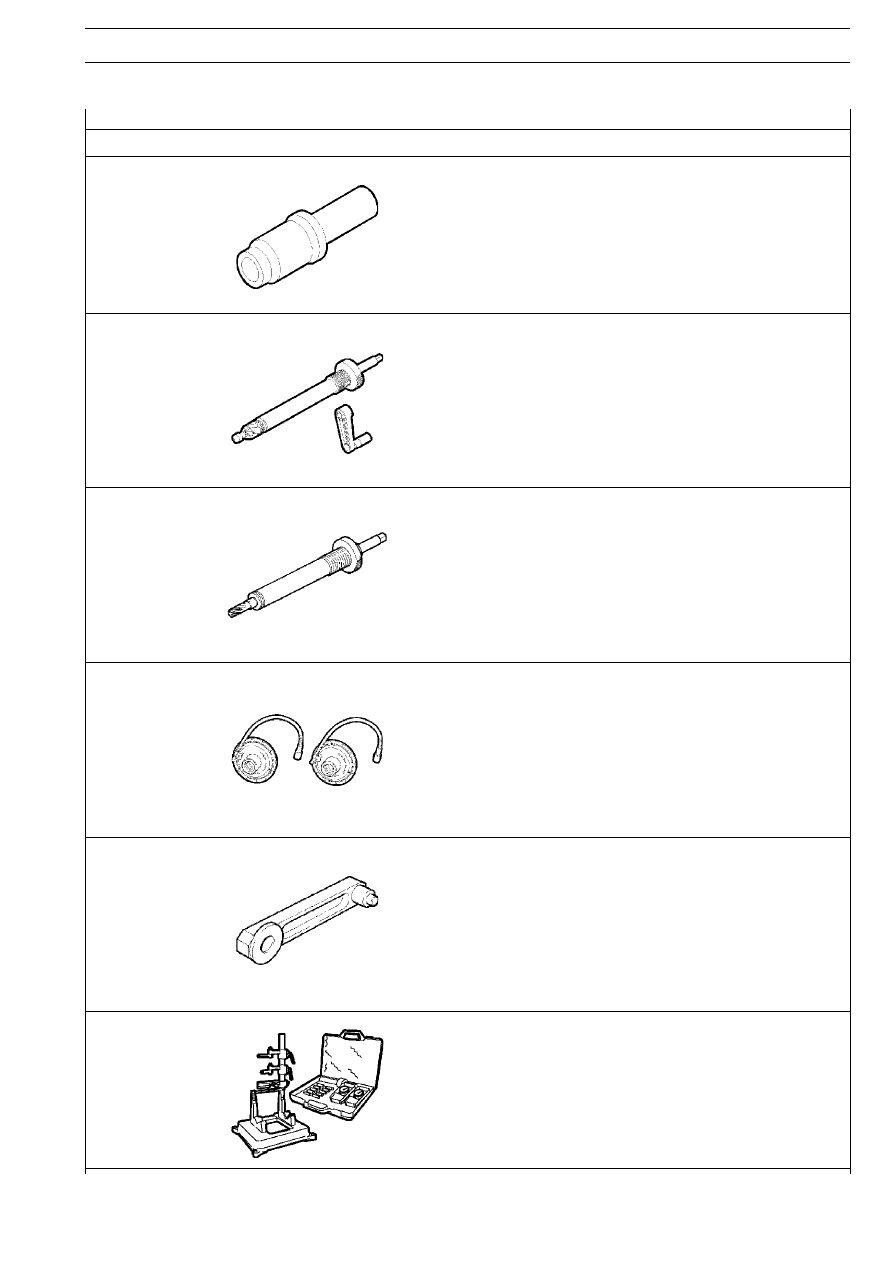

99394015

Направляющая втулка (используется с 99394041 или 99394043)

99394041

Фреза для обработки корпуса форсунки
(используется с 99394015)

99394043

Развертка для развертывания нижней части корпуса форсунки
(используется с 99394015)

99395216

Измерительный инструмент для затягивания болтов
на определенный угол с переходниками 1/2" и 3/4"

99395218

Калибр для определения межосевого расстояния
распределительного вала и центром промежуточной шестерни

99395363

Комплект призм для проверки соосности головок шатунов

38

ДВИГАТЕЛЬ F3A

S

TRALIS

ИНСТРУМЕНТЫ

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

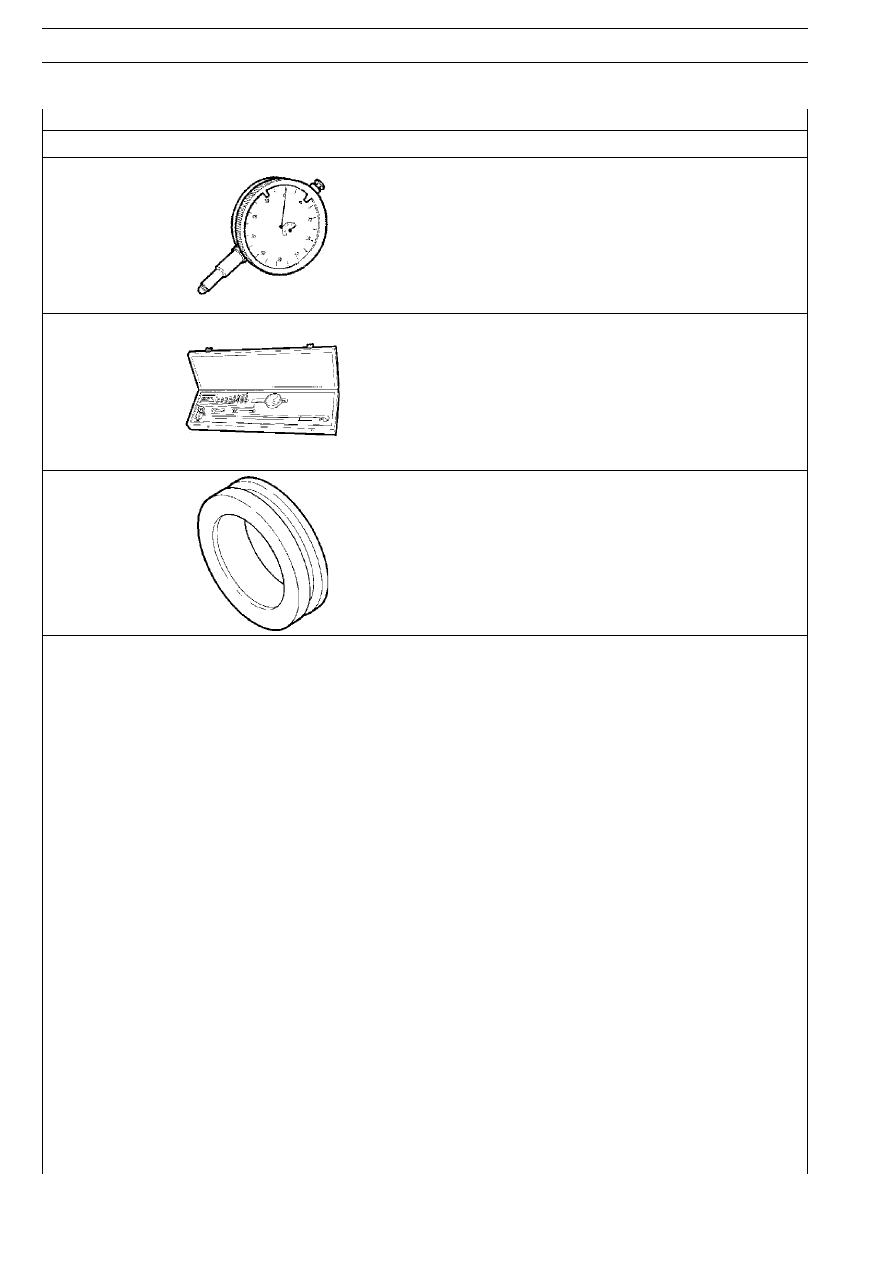

99395603

Индикатор (0Q6 мм)

99395687

Нутромер с индикатором (50Q178 мм)

99396035

Оправка для центровки крышки переднего сальника коленчатого вала

S

TRALIS

ДВИГАТЕЛЬ F3A

39

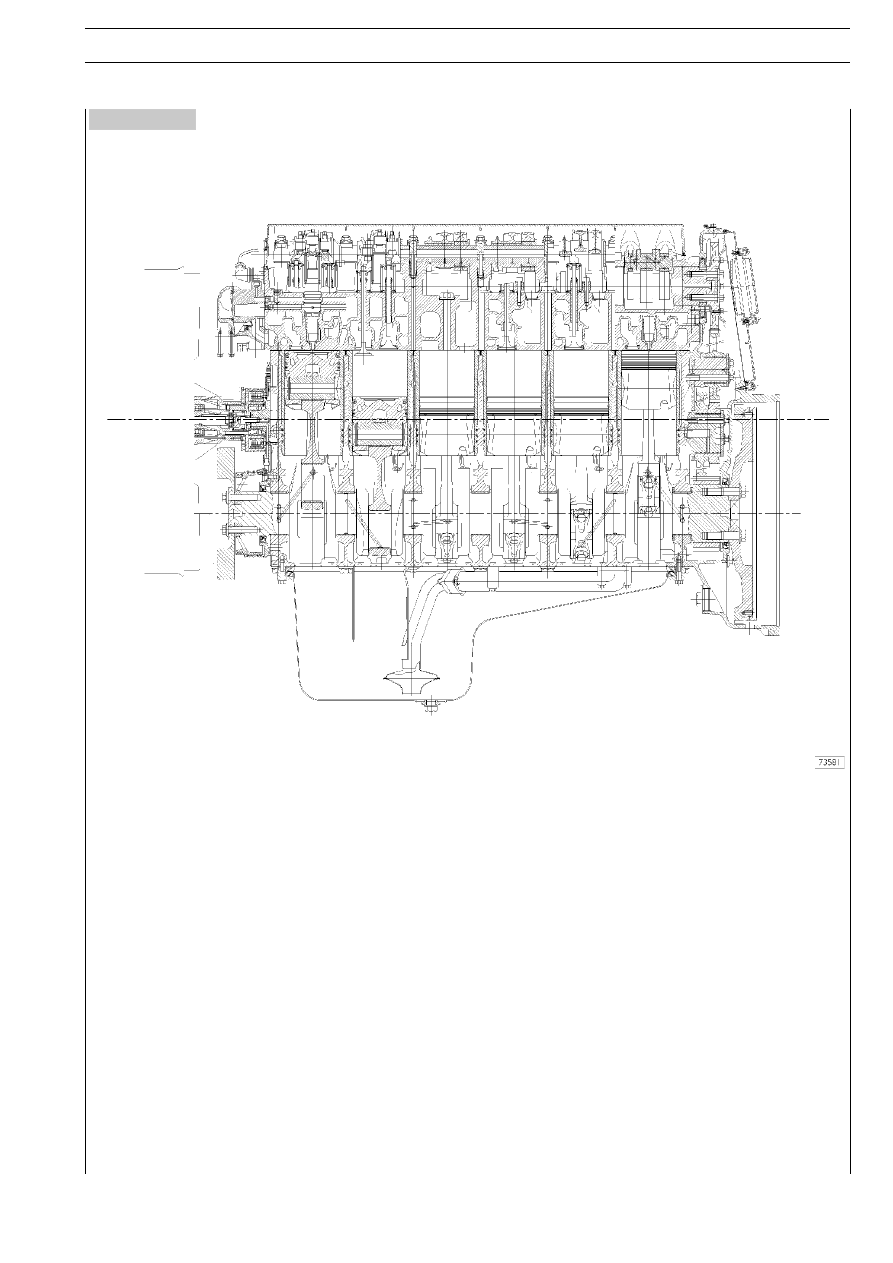

Рисунок 16

ДВИГАТЕЛЬ — ПРОДОЛЬНЫЙ РАЗРЕЗ

40

ДВИГАТЕЛЬ F3A

S

TRALIS

Рисунок 17

ДВИГАТЕЛЬ — ПОПЕРЕЧНЫЙ РАЗРЕЗ
