Iveco Stralis AT/AD. Manual - part 345

001714t

X1

X2

III.164

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

Connector X1

Pin

Cable

Function

1

GN/VE

CAN ”L” line

2

---

--

3

WS/BI

CAN ”H” line

4

---

--

5

8445

Positive from manual leveling push button (Optional)

6

---

--

7

7440

Power positive direct from battery

8

6402

Remote control communication line (pin 3)

9

2294

Diagnosis connector K line (pin 4)

10

8810

Power positive under key

11

6403

Remote control communication line (pin 4)

12

0000

Mass

13

8810

Remote control power positive (pin 1)

14

---

--

15

0402

Remote control negative (pin 2)

16

---

--

17

---

--

18

---

--

Connector X2

Pin

Cable

Function

1

---

--

2

---

--

3

---

--

4

9400

Positive for axle (pin 4 and pin 2) electro valve

5

5422

Positive for left axle level sensor (pin 1)

6

---

--

7

0400

Negative for level sensor (pin 2)

8

5421

Positive for right axle level sensor (pin 1)

9

5410

Positive for axle level sensor (pin 1)

10

9425

Negative for left rear frame management electro valve (pin 3)

11

9423

Negative for power electro valve (pin 1)

12

---

--

13

9424

Negative for right rear frame management electro valve (pin 2)

14

---

--

15

9413

Negative for front frame management electro valve (pin 1)

X1

X2

X3

ELECTRONIC SYSTEMS

III.165

S

TRALIS

AT/AD

ECAS center for 6x2 TXP tractor rear compressed air suspension system

Junction X1

Pin

Cable

Function

1

GN/VE

CAN ”L”line

2

---

--

3

WS/BI

CAN ”H”line

4

8445

--

5

8445

Positive from manual leveling push button (Optional)

6

8460

Positive from start support push button

7

7440

Power positive direct from battery

8

6402

Remote control communication line(pin 3)

9

2294

Diagnosis connector K line (pin 4)

10

8810

Power positive under key

11

6405

Remote control communication line(pin 4)

12

0000

Mass

13

8810

Remote control power positive (pin 1)

14

---

--

15

0402

Negative for remote control (pin 2)

16

---

--

17

---

--

18

---

--

Junction X2

Pin

Cable

Function

1

8403

Positive for pressure sensors

2

5443

Signal from right engine axle pressure sensor (pin 3)

3

---

--

4

9400

Positive for axle electro valve (61-62 / pin 4 and 2)

5

5422

Positive for left axle level sensor (pin 1)

6

5444

Signal from left engine axle pressure sensor (pin 3)

7

0400

Negative for level and pressure sensors (pin 2)

8

5421

Positive for right axle level sensor (pin 1)

9

5410

--

10

9425

Negative for left frame management electro valve (61 - pin 3)

11

9423

Negative for power electro valve (61 - pin 1)

12

9446

Negative for right added axle management electro valve (62 - pin 1)

13

9424

Negative for right added axle management electro valve (61 - pin 2)

14

9447

Negative for left added axle management electro valve (62 - pin 3)

15

9413

--

Junction X3

Pin

Cable

Function

1

9442

--

2

---

--

3

5442

Signal from left added axle pressure sensor (pin 3)

4

5441

Signal from right added axle pressure sensor (pin 3)

5

5445

--

6

---

--

7

---

--

8

---

--

9

---

--

X1

X2

X3

III.166

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

Connector X1

Pin

Cable

Function

1

GN/VE

CAN ”L”line

2

---

--

3

WS/BI

CAN ”H”line

4

8445

Signal from 3rd axle lift/lower push button

5

8445

Positive from manual leveling push button (Optional)

6

8460

Positive from start support push button

7

7440

Power positive direct from battery

8

6402

Remote control communication line(pin 3)

9

2294

Diagnosis connector K line(pin 4)

10

8810

Power positive under key

11

6403

Remote control communication line(pin 4)

12

0000

Mass

13

8810

Remote control power positive (pin 1)

14

---

--

15

0402

Negative for remote control (pin 2)

16

---

--

17

---

--

18

---

--

Connector X2

Pin

Cable

Function

1

8403

Positive for pressure sensors (pin 1)

2

5443

Signal from right engine axle pressure sensor (pin 3)

3

---

--

4

9400

Positive for axle electro valve (61-62 / pin 4 and 2)

5

5422

Positive for left axle level sensor (pin 1)

6

5444

Signal from engine left axle pressure sensor (pin 3)

7

0400

Negative for level and pressure sensors (pin 2)

8

5421

Positive for right axle level sensor (pin 1)

9

5410

Positive for axle level sensor (pin 1)

10

9425

Negative for rear left axle management electro valve (61 - pin 3)

11

9423

Negative for power electro valve (61 - pin 1)

12

9446

Negative for right added axle management electro valve (62 - pin 1)

13

9424

Negative for rear right axle management electro valve (61 - pin 2)

14

9447

Negative for left added axle management electro valve (62 - pin 3)

15

9413

Negative for front/rear frame management electro valve (pin 1)

Connector X3

Pin

Cable

Function

1

9442

Negative for added axle lifting electro valve (62 - pin 1)

2

---

--

3

5442

Signal from left added axle pressure sensor (pin 3)

4

5441

Signal from right added axle pressure sensor (pin 3)

5

5445

Signal from lifter air spring pressure sensor (pin 3)

6

---

--

7

---

--

8

---

--

9

---

--

002103t

002029t

002042t

A

ELECTRONIC SYSTEMS

III.167

S

TRALIS

AT/AD

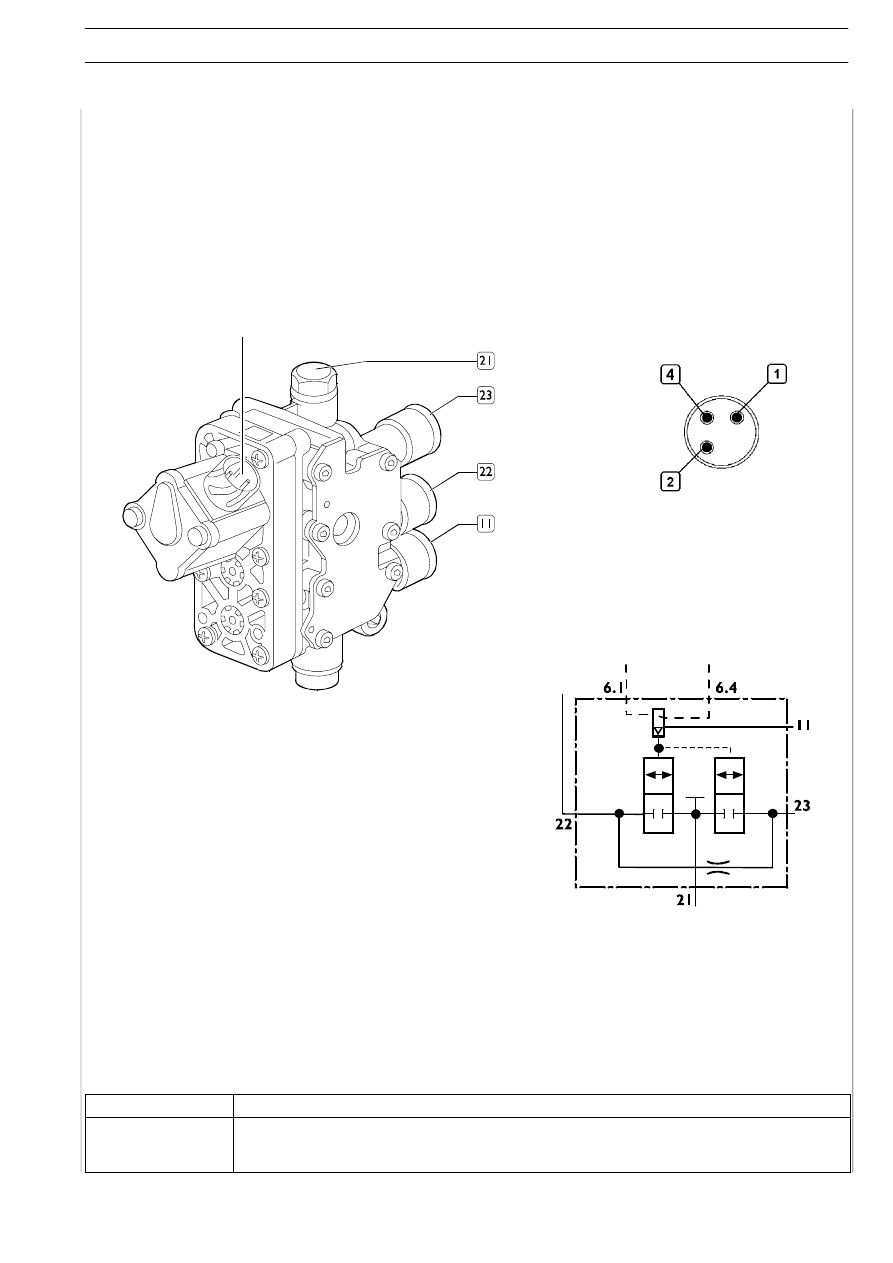

Electro-pneumatic axle distributor for 4x2 — 6x2 — FP tractors

This component is used on all integral suspension vehicles. It consists of a control electro valve and two compressed air distributors
for managing both axles sides.

A calibrated hole is provided to prevent pressure overflow between the air springs and consequently stabilize the axles on the
internal connection between the two outputs.

The distributor is connected to the system via a 3-pole connector (A).

Rif.

Description

1

Electro valve control negative (6.1)

2

Positive (6.4)

4

--
