Iveco Stralis AT/AD. Manual - part 344

III.160

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

Ref.

Description

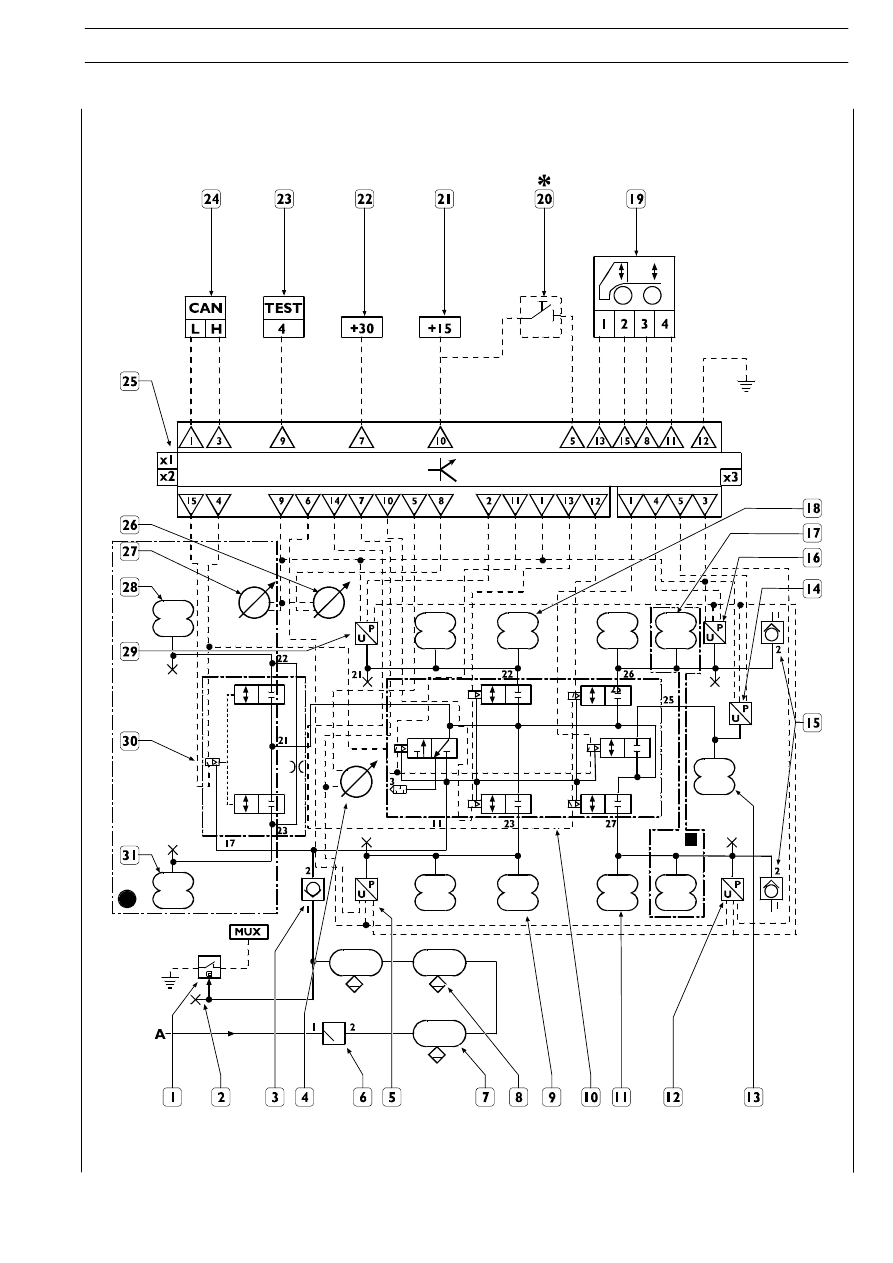

1

8 bar low pressure switch

2

Compressed air PTO

3

One-directional valve

4

Left axle level sensor

5

Left axle pressure sensor

6

Limited return controlled pressure valve

7

Suspension air reservoirs

8

Manual discharge valve

9

Left axle air springs

10

Electro-pneumatic distributor

11

Additional left axle air spring

12

Additional left axle pressure sensor

13

Additional lift axle air spring

14

Additional axle pressure sensor

15

Re-suction one-directional valve

16

Additional right axle pressure sensor

17

Additional right axle pressure sensor

18

Additional right axle air spring

19

Remote control

20

Self-leveling switch

21

Electrical power under key

22

Electrical power direct from battery

23

30-pole diagnosis connector

24

CAN line connection

25

Electronic center

26

Right axle level sensor

27

Axle level sensor

28

Right axle air spring

29

Right axle pressure sensor

30

Axle electro-pneumatic distributor

31

Left axle air spring

32

Axle pressure sensor

A

From the APU

*

Optional

D

Only for FP vehicles

J

Only for PT - FT vehicles

002011t

ELECTRONIC SYSTEMS

III.161

S

TRALIS

AT/AD

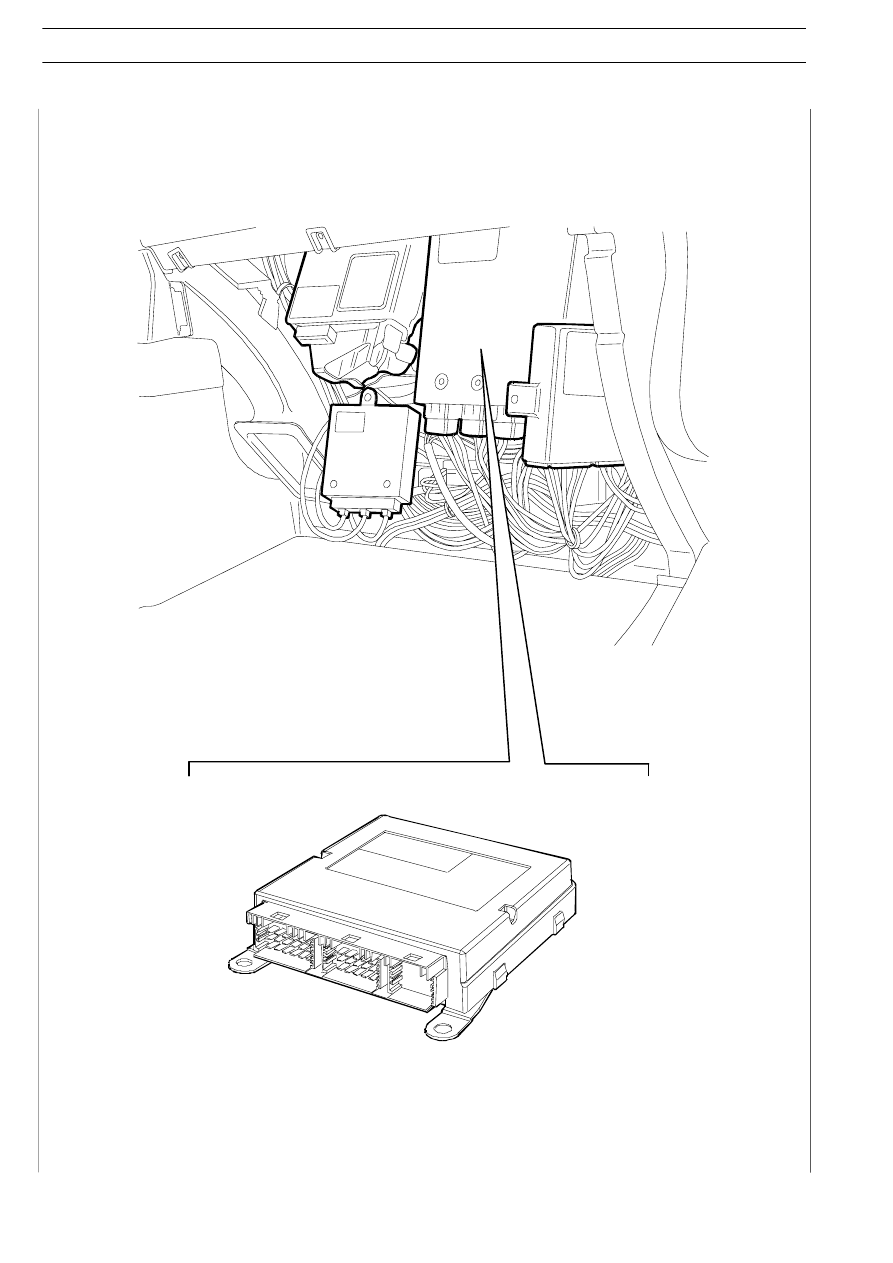

ECAS electronic center

001716t

73667

III.162

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

Vendor

WABCO

Voltage

18

÷ 30 Vdc

Heat range

-40 to 75 _C

001717t

X1

X2

ELECTRONIC SYSTEMS

III.163

S

TRALIS

AT/AD

ECAS center for 4x2 P tractore rear compressed air suspension system

Connector X1

Pin

Cable

Function

1

GN/VE

CAN ”L” line

2

---

--

3

WS/BI

CAN ”H” line

4

---

--

5

8445

Positive from manual leveling push button (Optional)

6

---

--

7

7440

Power positive direct from battery

8

6402

Remote control communication line (pin 3)

9

2294

K line for diagnosis connector (pin 4)

10

8810

Power positive under key

11

6403

Remote control communication line (pin 4)

12

0000

Mass

13

8810

Remote control power positive (pin 1)

14

---

--

15

0402

Negative for remote control (pin 2)

16

---

--

17

---

--

18

---

--

Connector X2

Pin

Cable

Function

1

---

--

2

---

--

3

---

--

4

9400

Positive for bridge electro valve (pin 2)

5

---

--

6

---

--

7

0400

Negative for level sensor (pin 2)

8

5421

Positive for level sensor (pin 1)

9

---

10

---

11

9423

Negative for power electro valve (pin 1)

12

---

--

13

9424

Negative for rear frame management electro valve (pin 3)

14

---

--
