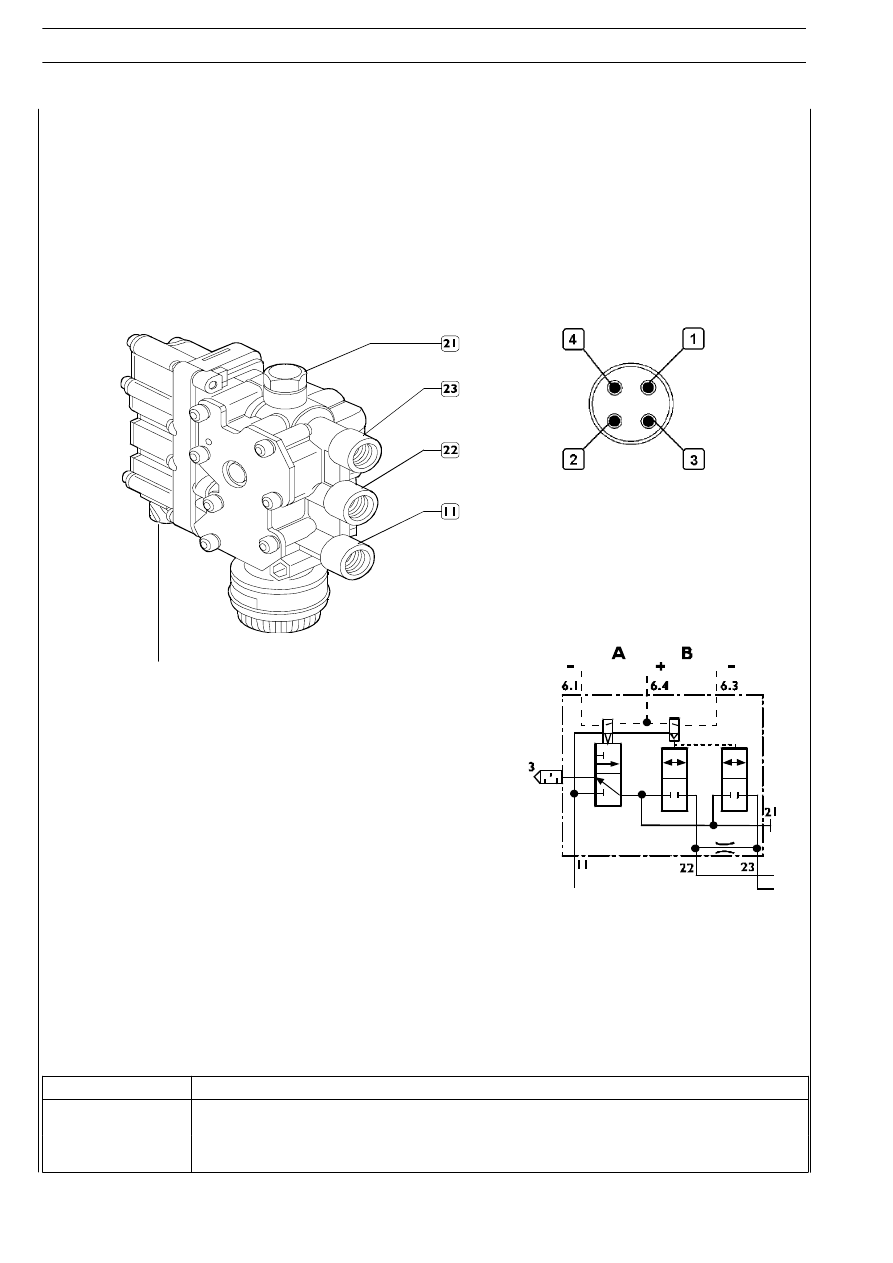

It consists of two control electro valves “A” and “B” and three compressed air distributors.

Electro valve “A” manages the input/output distributor.

Electro valve “B” manages the frame setting distributor.

The electro-pneumatic distributor is connected to the system via a 4-pole connector.

Ref.

Description

1

Electro valve “A” control negative

2

Common positive

3

Electro valve “B” control negative

4

---

002105t

002035t

002044t

A

ELECTRONIC SYSTEMS

III.169

S

TRALIS

AT/AD

Electro-pneumatic axle distributor for 4x2 FP tractors and 4x2 P/FP — 6x4 P carriages

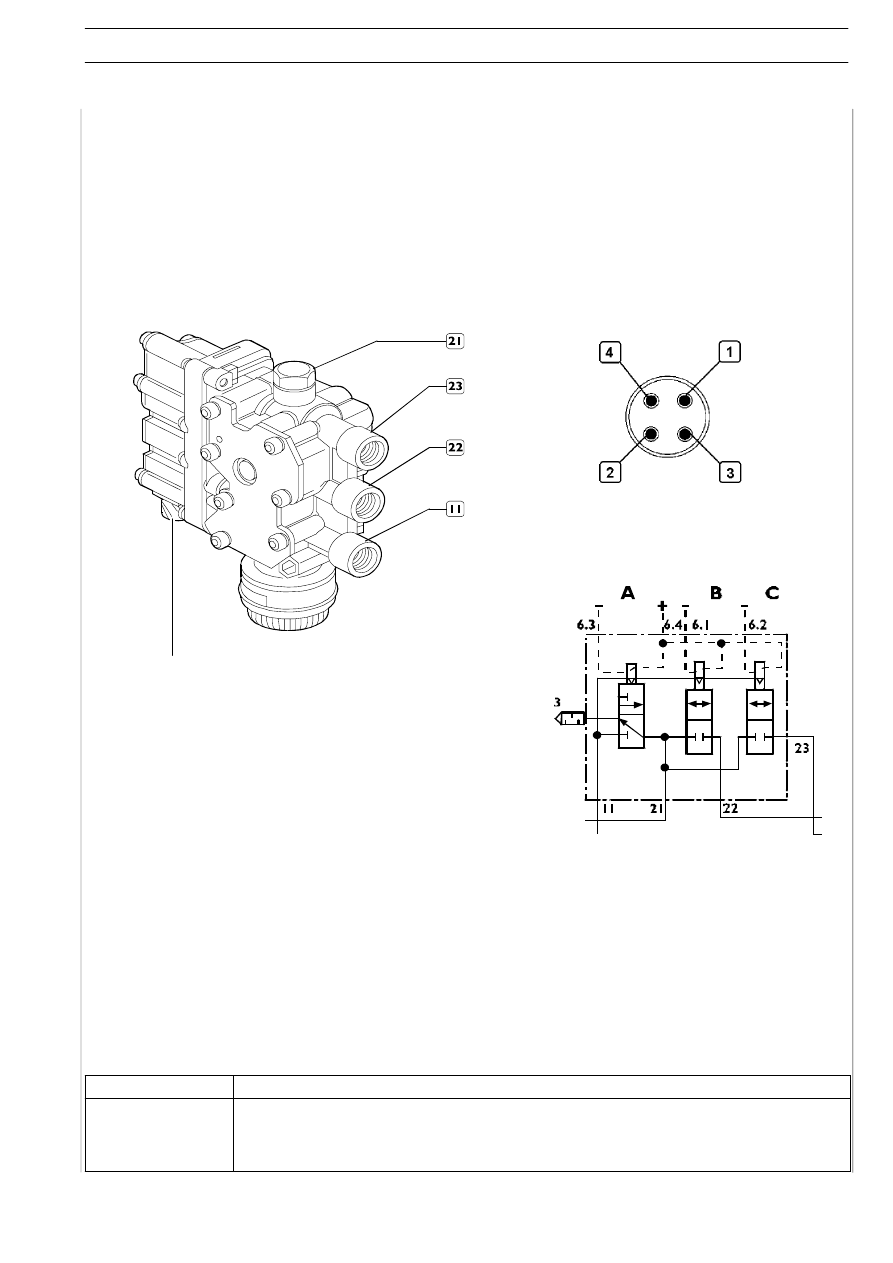

It consists of three control electro valves “A”, “B” and “C” and the same number of compressed air distributors.

Electro valve “A” manages the input/output distributor.

Electro valve “B” manages the right frame setting distributor.

Electro valve “C” manages the left frame setting distributor.

The electro-pneumatic distributor is connected to the system via a 4-pole connector (A).

Ref.

Description

1

Electro valve “A” control negative

2

Electro valve “B” control negative

3

Electro valve “C” control negative

4

Common positive

002106t

002035t

002045t

1

III.170

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

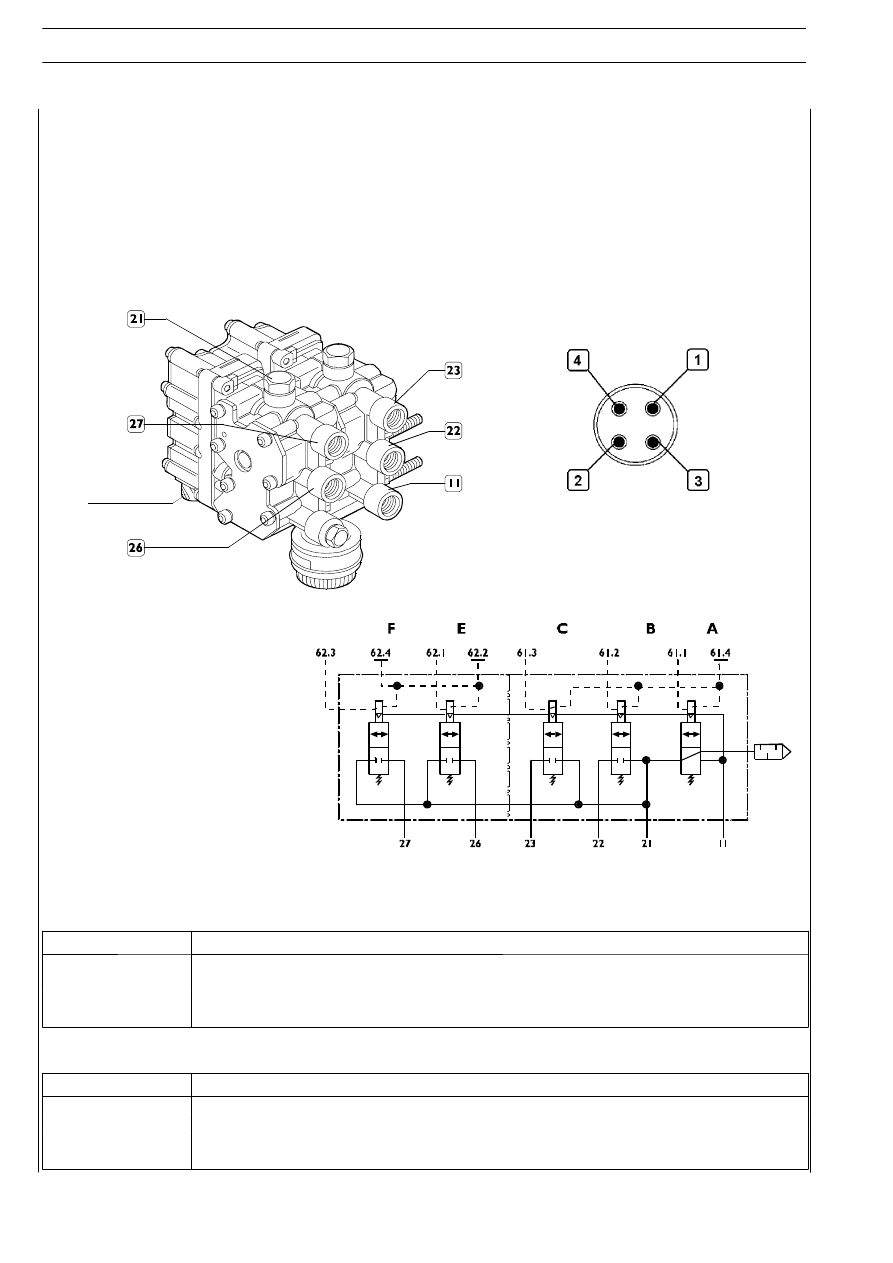

It consists of six control electro valves “A”, “B”, “C”, “E”, “F” and the same number of compressed air distributors.

Electro valve “A” manages the input/output distributor.

Electro valve “B” manages the right frame setting distributor.

Electro valve “C” manages the left frame setting distributor.

Electro valve “E” manages the right added axle setting distributor.

Electro valve “F” manages the left added axle setting distributor.

The electro-pneumatic distributor is connected to the system via two 4-pole connectors (I) (II).

“I”

Ref.

Description

1

Electro valve “A” control negative (61.1)

2

Electro valve “B” control negative (61.2)

3

Electro valve “C” control negative (61.3)

4

Common positive (61.4)

“II”

Ref.

Description

1

Electro valve “E” control negative (62.1)

2

Common positive (62.2)

3

Electro valve “F” control negative (62.3)

4

Common positive (62.4)

002107t

002035t

002046t

1

ELECTRONIC SYSTEMS

III.171

S

TRALIS

AT/AD

Electro-pneumatic axle distributor for 6x2 carriages

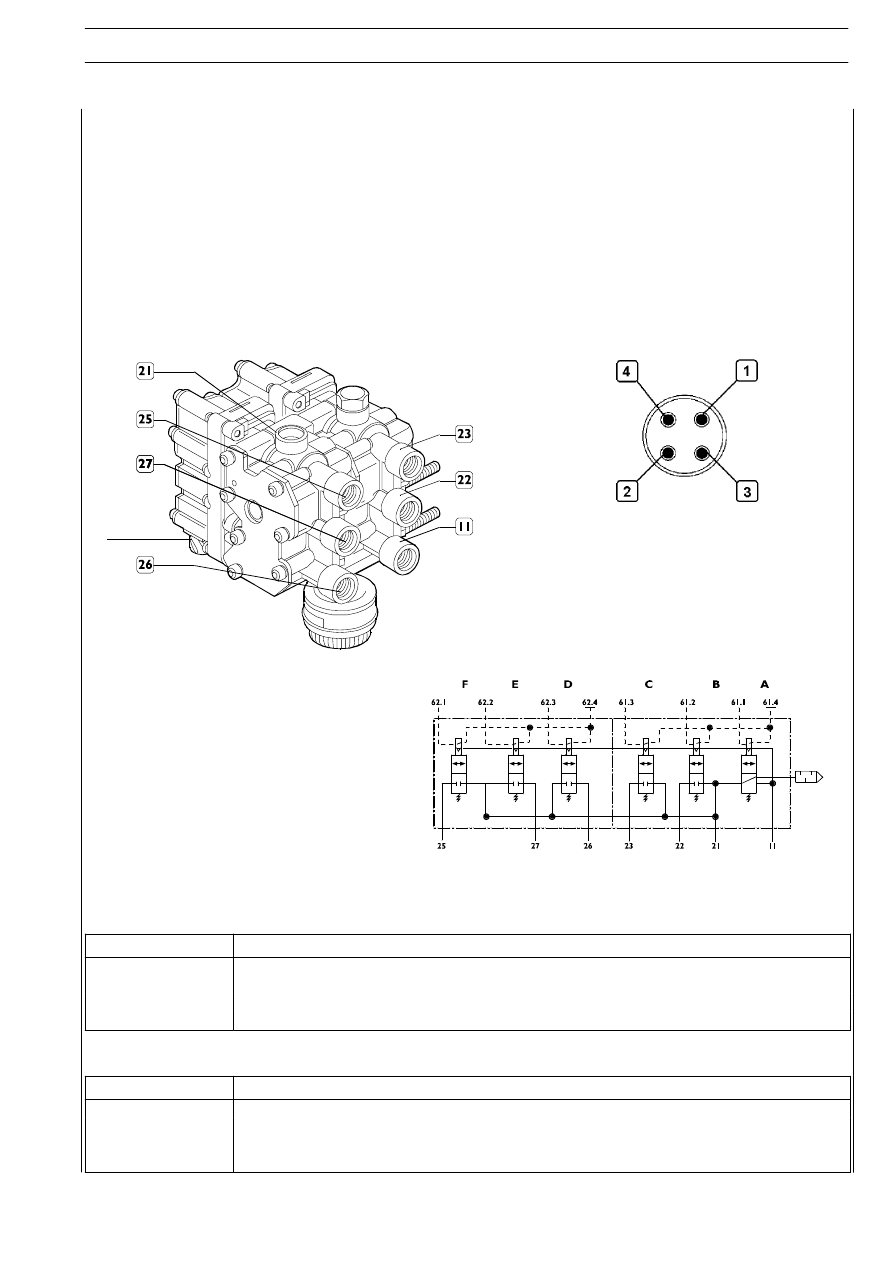

The component consists of six control electro valves “A”, “B”, “C”, “D”, “E”, “F” and the same number of compressed air
distributors.

Electro valve “A” manages the input/output distributor.

Electro valve “B” manages the right frame setting distributor.

Electro valve “C” manages the left frame setting distributor.

Electro valve “D” manages the right added axle setting distributor.

Electro valve “E” manages the left added axle setting distributor.

Electro valve “F ” manages the lift control distributor.

The electro-pneumatic distributor is connected to the system via two 4-pole connectors (I) (II).

“I”

Ref.

Description

1

Electro valve “A” control negative (61.1)

2

Electro valve “B” control negative (61.2)

3

Electro valve “C” control negative (61.3)

4

Common positive (61.4)

“II”

Ref.

Description

1

Electro valve “F” control negative (62.1)

2

Electro valve “D” control negative (62.2)

3

Electro valve “E” control negative (62.3)

4

Common positive (62.4)
