III.132

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

Ref.

Description

1

Two-cylinder compressor ES — 465 cc

2

Air Processing Unit - 10,5 bar

3

Air Processing Unit — 12,5 bar

4

20 l Axle air reservoir

5

20 l Axle parking reservoir

6

20 l Axle air reservoir

7

Manual discharge valve

8

Compressed air control PTO

9

Parking hand control distributor

10

Hand brake low 6.4 bar pressure switch on

11

Parking control relay valve

12

Trailer slowing hand distributor

13

Trailer braking control servo distributor

14

Trailer low 6.4 bar pressure switch

15

Trailer coupling half-junctions

16

Parking system one-way valve

17

Duplex distributor

18

Combined axle cylinder

19

Axle drum brake assembly

20

Axle sound wheel

21

Axle speed sensor

22

Axle ABS electro valves

23

EBL pressure sensor

24

Double stop valve

25

Axle braking control relay valve

26

ASR control electro valve

27

ASR 7.5 bar controlled pressure check valve

28

ABS electronic center

29

Axle braking control relay valve

30

ABS axle electro valve

31

Axle cylinder membrane brake

32

Axle disc brake assembly

33

Axle sound wheel

34

Axle speed sensor

35

Axle drum brake assembly

36

Stop light control micro switch

37

EDC center micro switch

A

To the compressed air suspension system

B

To the service system

*

Optional

D

Only for CM vehicles

001984t

MUX

ELECTRONIC SYSTEMS

III.133

S

TRALIS

AT/AD

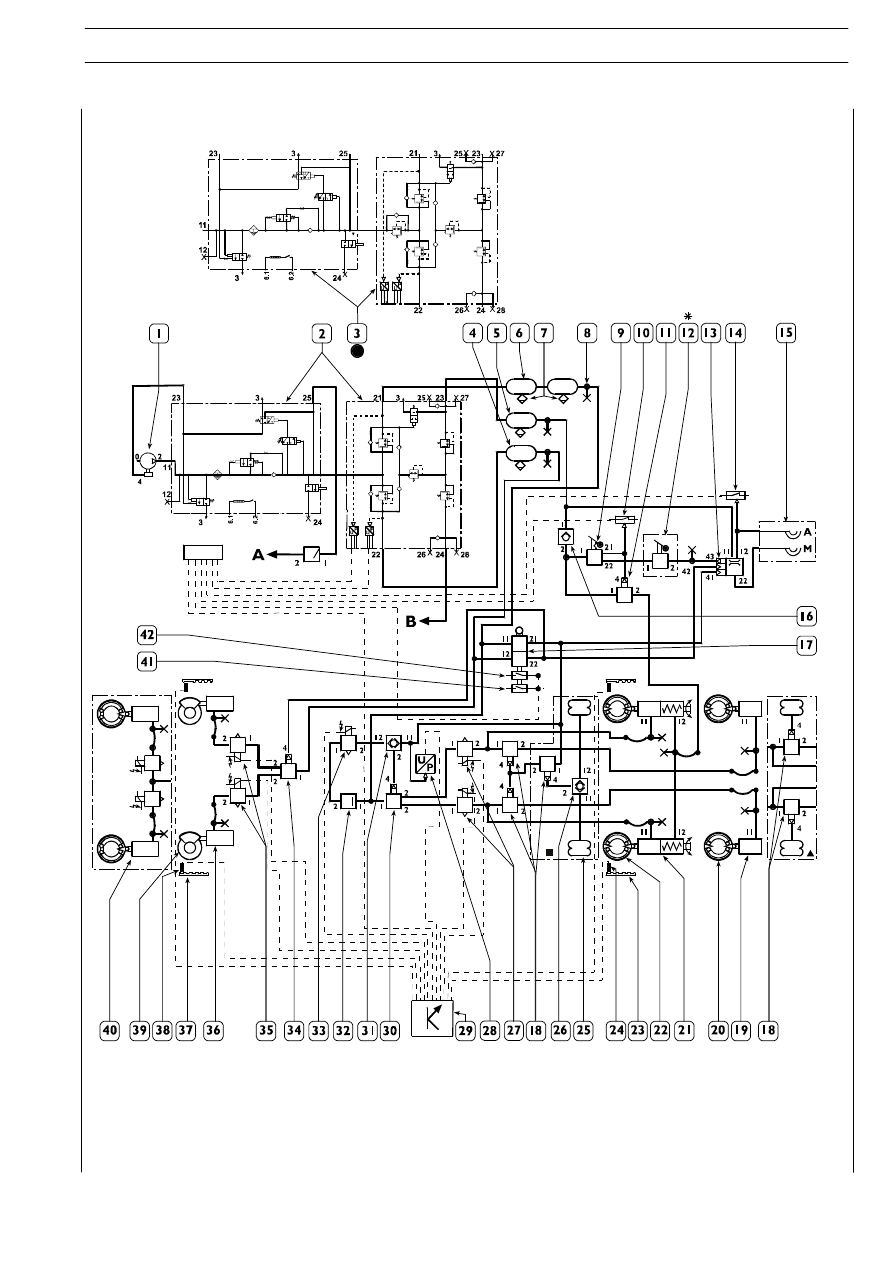

ABS-EBL system for 6x2 Carriages

III.134

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

Ref.

Description

1

465 cc two-cylinder ES compressor—

2

10.5 bar air Processing Unit

3

12.5 bar air Processing Unit

4

20 l axle air reservoir

5

20 l parking air reservoir

6

30 l + 20 l axle air reservoir

7

Manual discharge valve

8

Compressed air control PTO

9

Parking control hand distributor

10

Hand brake low 6.4 bar pressure switch on

11

Parking control relay valve

12

Trailer slowing hand distributor

13

Trailer braking control servo distributor

14

Trailer low 6.4 bar pressure switch

15

Trailer coupling half-junctions

16

Parking system one-way valve

17

Duplex distributor

18

Additional axles brake load ratio relay valves

19

Membrane cylinder

20

Additional axle drum brake assembly

21

Combined axle cylinder

22

Axle drum brake assembly

23

Axle sound wheel

24

Axle speed sensor

25

Added axle suspension air springs

26

Added axle load ration double stop valve

27

Axle ABS electro valves

28

EBL pressure sensor

29

ABS electronic center

30

Axle brake control relay valve

31

Double stop valve

32

ASR 7 bar controlled pressure check valve

33

ASR control electro valve

34

Axle brake control relay valve

35

ABS axle electro valve

36

Axle membrane cylinder brake

37

Axle sound wheel

38

Axle speed sensor

39

Axle disc brake assembly

40

Axle drum brake assembly

41

Stop light control micro switch

42

EDC center micro switch

A

To the compressed air suspension system

B

To the service system

*

Optional

D

Only for CM vehicles

J

Version with ASR

Y

Version without ASR

001681t

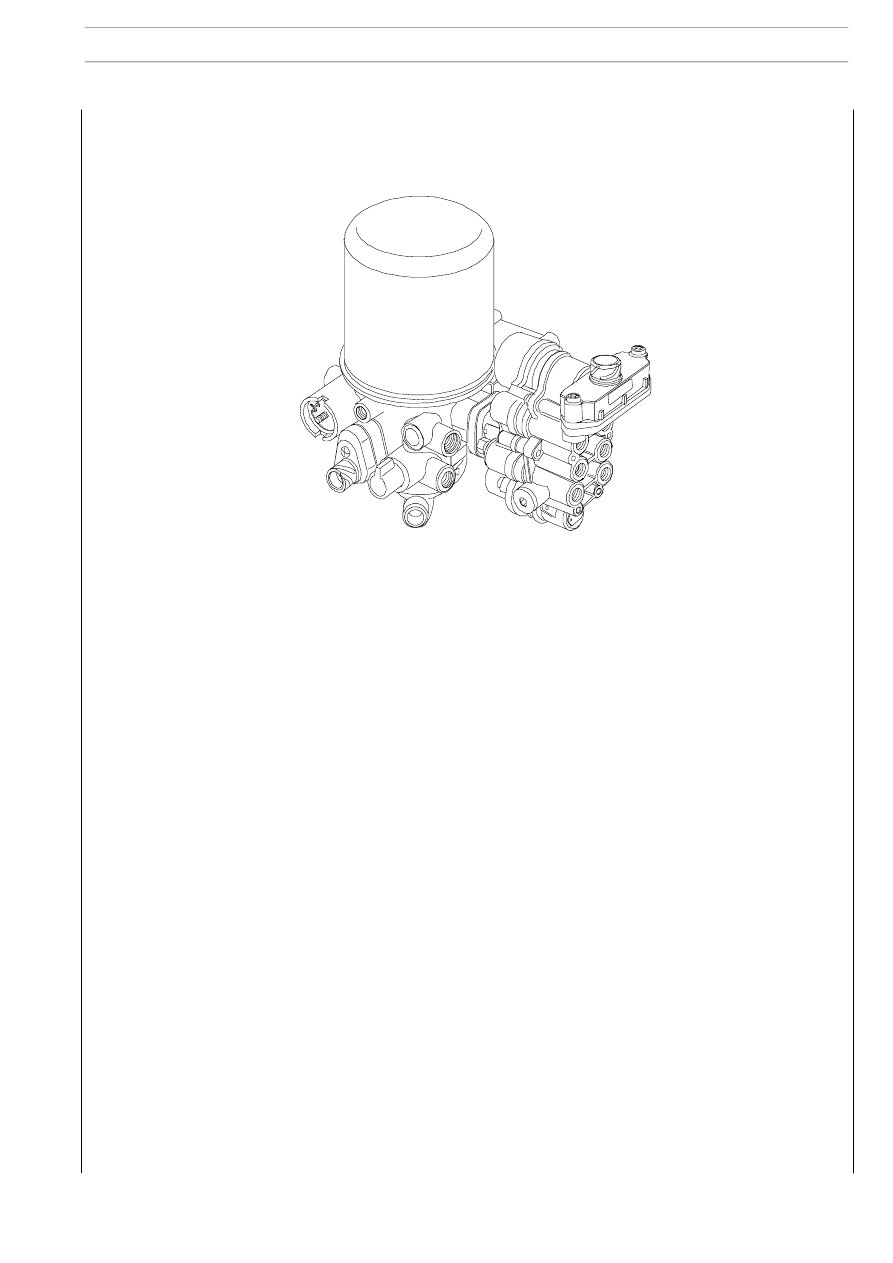

It consists of a drier provided with a filter regeneration timer and a 4-way protection valve incorporating a pressure reducer.

The purpose of the drier is to purify and dry compressed air by adjusting system pressure to its rated value.

The 4-way protection valve distributes air con the various circuits ensuring their operating pressure even in the event of
breakdowns.

This component is used in all systems and is rated at 10.5 + 0.2 bars; for mobile bowl CM vehicle setting is 12.5 + 0.2 bars.

The APU contains two sensors connected to the MUX system for axle pressure display on the Cluster.

ELECTRONIC SYSTEMS

III.135

S

TRALIS

AT/AD

A.P.U. (Air processing unit)
