Iveco Stralis AT/AD. Manual - part 336

III.128

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

Description

Component code

1

Direction right lever

54030

2

Push buttons on the steering wheel

-

3

Steering Wheel Interface

86123

4

Cluster

50005

5

Engine brake switch

-

6

Duplex distributor

53501

7

Body Computer

86116

8

FFC

86117

9

RFC

86118

10

Stop signal

34000

11

Axle pad wear

86002

12

Axle pad wear

86003

13

3rd axle pad wear

-

14

APU

61104

15

EDC centre

85150

16

Engine brake electro valve

78050

17

VGT electro valve

78248

18

Eurotronic centre

86004

19

Intarder centre

86015

20

ABS/ABL centre

88000

21

Right rear sensor and sound wheel

88001

22

Right rear ABS electro valve

78052

23

EBL pressure sensor

88010

24

Left rear ABS electro valve

78052

25

Left rear sensor and sound wheel

88001

26

7-pole trailer junction connection

72006

27

ASR activation electro valve

78053

28

ABS function limit switch

-

29

ASR function limit switch

52056

30

Left front sensor and sound wheel

78052

31

ABS left front electro valve

78052

32

ABS right front electro valve

78052

33

Right front sensor and sound wheel

88001

34

30-pole diagnosis connector

72021

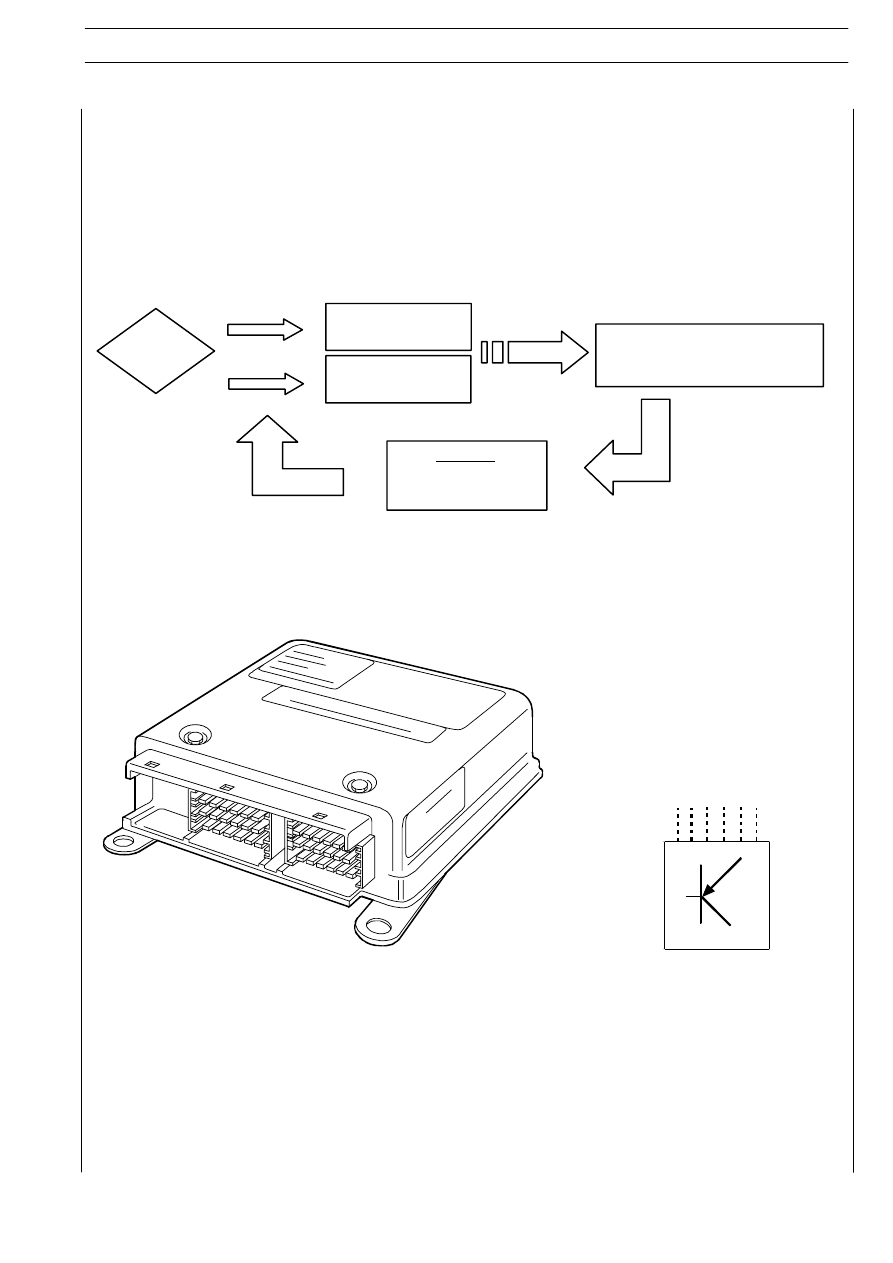

Braking pressure

AXLE

Braking

action

Request for braking intensity

Wheel speed

CENTER

OBJECTIVE

Skidding = 0

Braking pressure

REAR AXLE

000846t

001014t

Manages the braking system by setting deceleration to the parameters measured by the various system components.

It communicates with on-board electronic systems via a CAN line and is connected through two polarized connectors.

Though offering the possibility of a blink code displayed via the ASR warning light for preliminary diagnosis, the electronic center
is provided with an advanced self-diagnosis system capable of identifying and storing any intermittent anomaly to an operating
system subject to environmental conditions, and ensuring proper and reliable repair.

ELECTRONIC SYSTEMS

III.129

S

TRALIS

AT/AD

Operating logic

The objective of the electronic center is to slow down the vehicle as fast as possible, guarantee its stability and avoid the tendency
to lock wheels. When braking, the center is informed of the following to reach these objectives:

-

braking intensity required by the operator via the rear axle pressure sensor

-

slowing reaction due to pressures made available via signals from the speed sensors.

Ongoing monitoring and processing of these data referred to the objective set required activation of rear axle modulating valves
and consequent braking optimization.

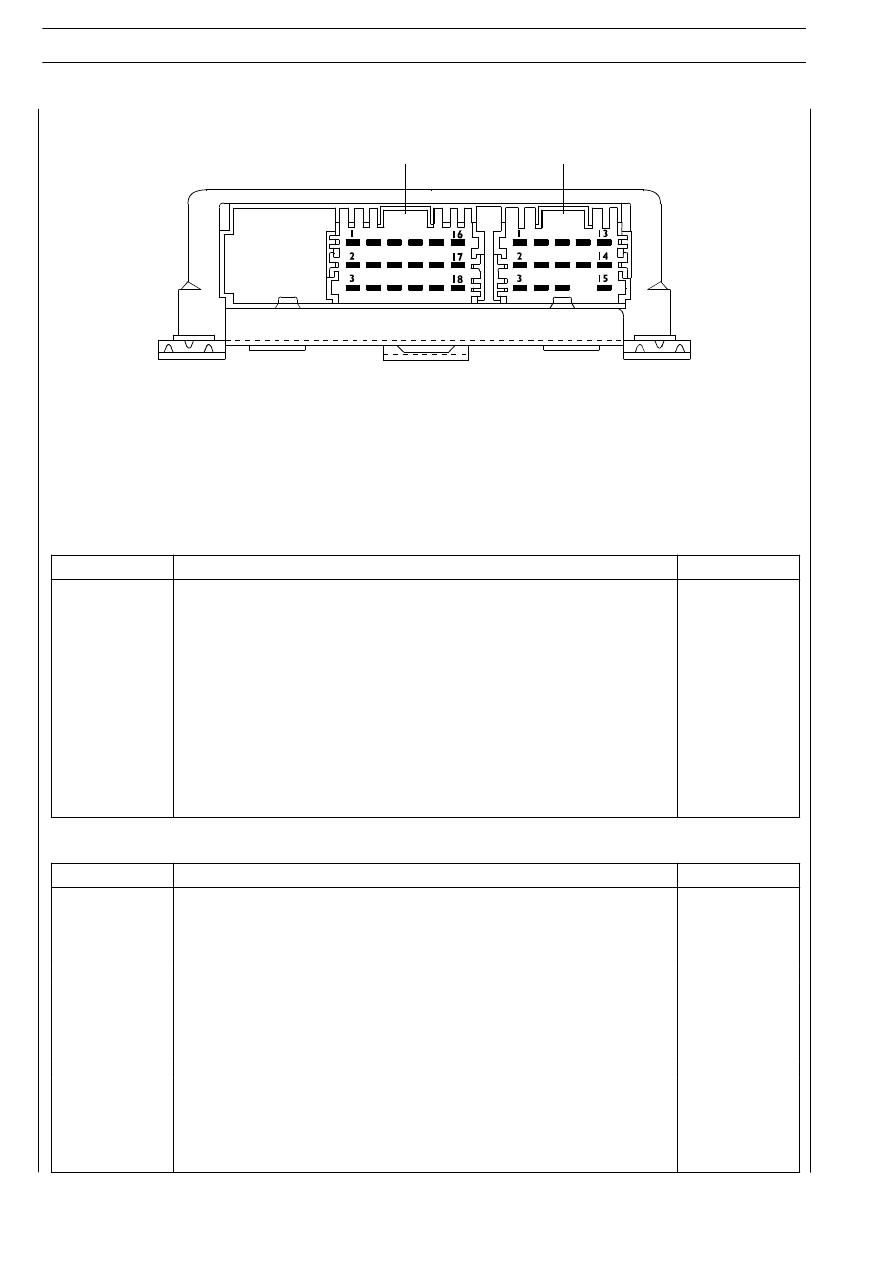

ABS electronic center

000846t

X2

X1

III.130

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

Connector X1

Pin

Function

Cable

1

CAN line “L”

GN/VE

2

Axle braking detection pressure signal sensor

6245

3

CAN line “H”

WS/BI

4

Mass

0000

5

Negative from switch ABS

0049

6

Negative from switch ASR

0048

7

Power positive under key

8847

8

Power positive direct from battery

7710

9

Mass

0000

10

K line for diagnosis connector (pin 4)

2299

11

L line for diagnosis connector (pin 3)

1199

12

Safety bridge pin 9 / 15

---

13

Negative for ASR warning on (Blink — Code)

6672

14

Negative for third brake cutout

0029

15

Negative for defective ABS warning

6670

Connector X2

Pin

Function

Cable

1

Positive for front right ABS power electro valve

9920

2

Positive for rear left ABS power electro valve

9931

3

Positive for front left ABS power electro valve

9921

4

Positive for front right ABS discharge electro valve

9918

5

Positive for rear left ABS power electro valve

9929

6

Positive for front left ABS power electro valve

9919

7

Negative for ASR axle electro valve

0260

8

Positive for rear right ABS power electro valve

9930

9

Positive for rear right ABS discharge electro valve

9928

10

Front right sensor

5571

11

Rear right sensor

5572

12

Front left sensor

5570

13

Front right sensor

5571

14

Rear left sensor

5572

15

Front left sensor

5570

16

Positive axle ASR electro valve

9260

17

Rear right sensor

5573

18

Rear right sensor

5573

001985t

MUX

ELECTRONIC SYSTEMS

III.131

S

TRALIS

AT/AD

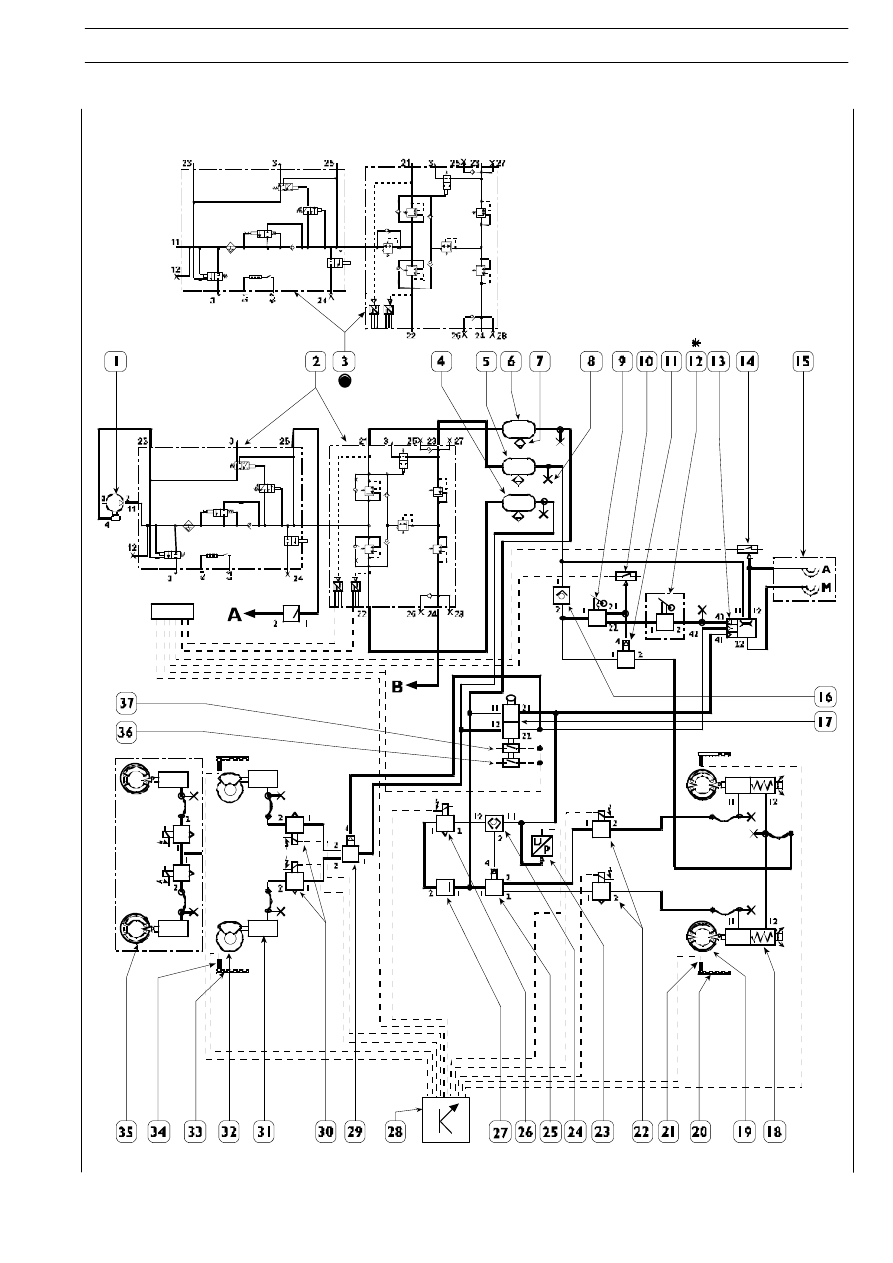

ABS-EBL compressed air system basic diagrams

ABS-EBL 4x2 Carriages
