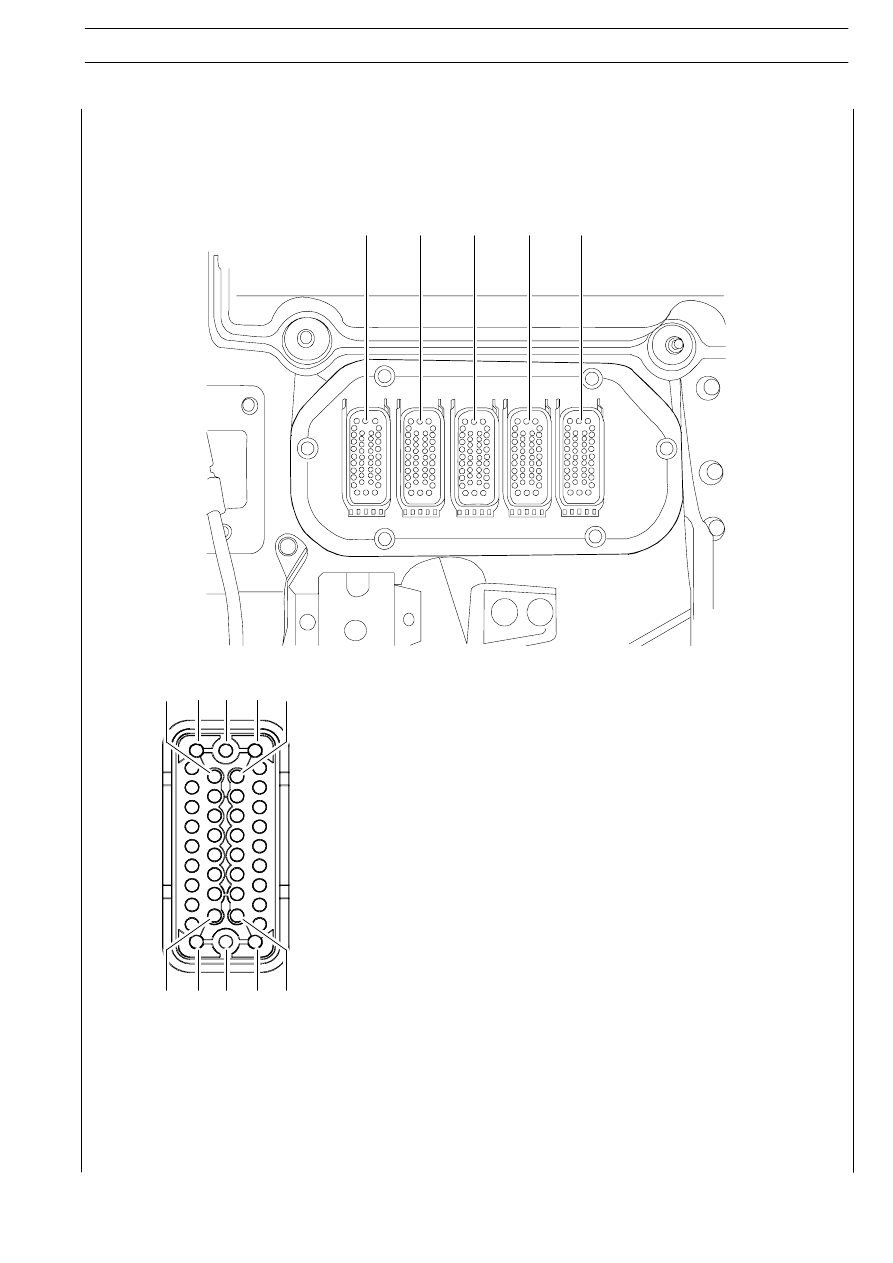

Connector A — White (free)

Connector B — Brown (ECAS)

Connector C — Yellow (EBS/ABS/ASR)

Connector D — Blue (EuroTronic/PTO/INTARDER)

Connector E — Green (EDC/ADR)

73658

1

28

39

11

38

40

27

19

12

20

ELECTRONIC SYSTEMS

III.121

S

TRALIS

AT/AD

Wall pass

This new wall pass was introduced to maximize contact reliability.

III.122

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

Wall pass “C” Yellow

Pin

Cable

color

code

EBS function

Cable

color

code

ABS function

1

6025

Front wheel brake wear sensor/pin1

–

Free

2

6024

Front wheel brake wear sensor /pin2

6245

Rear axle safety sensor/pin5

3

0026

Front wheel brake wear sensor /pin3

8847

Rear axle safety sensor/pin+

4

5571

Front right axle speed sensor

5571

Front right axle speed sensor

5

5571

Front right axle speed sensor

5571

Front right axle speed sensor

6

9920

Electro valve EV/pin3 front right axle

9920

Electro valve EV/pin3 right front axle

7

0118

C AV/EV/pin2 front right axle

–

Free

8

9918

Electro valve AV/pin1 front right axle

9918

Electro valve AV/pin1 right front axle

9

8075

Connector ST81/pin1 terminal 15

8075

Connector ST81/pin1

10

3375

Connector ST81/pin2 terminal 58

3375

Connector ST81/pin2

11

9262

Electro valve for brake cylinder /pin1 (only on
6x6)

5573

Rear right axle speed sensor

12

0047

Engine brake switch /pin1

5573

Right front axle

13

6046

Trailer air pressure proportional valve /pin1

9930

Electro valve EV/pin3 rear right axle

14

0026

Trailer air pressure proportional valve /pin2

–

Free

15

6047

Trailer air pressure proportional valve /pin3

9928

Electro valve AV/pin1 rear right axle

16

9046

Trailer air pressure proportional valve /pin4

–

Free

17

0046

Trailer air pressure proportional valve /pin5

–

Free

18

9217

Redundant electro valve for axle braking /pin2
(only on truck)

–

Free

19

0217

Redundant electro valve for axle braking /pin
2 (only on truck)

–

Free

20

–

Free

–

Free

21

–

Free

–

Free

22

–

Free

–

Free

23

–

Free

–

Free

24

GN/VE

Rear air pressure modulator/pin4

0260

Electro valve for ASR /pin2

25

WS/BI

Rear air pressure modulator/pin3

9260

Electro valve for ASR /pin1

26

7740

Rear air pressure modulator/pin1

–

Free

27

9960

Front axle air pressure proportional valve/
pin5

–

Free

28

0099

Front axle air pressure proportional valve/
pin4

–

Free

29

6697

Front axle air pressure proportional valve/
pin3

9929

Electro valve AV/pin1 left rear axle

30

0026

Front axle air pressure proportional valve/
pin2

–

Free

31

6696

Front axle air pressure proportional valve/
pin1

9931

Electro valve EV/pin3 left rear axle

32

9919

Electro valve AV/pin1 front left axle

9919

Electro valve AV/pin1 left rear axle

33

0122

Electro valve AV/EV/pin2 front left axle

–

Free

34

9921

Electro valve EV/pin3 front left axle

9921

Electro valve EV/pin3 left rear axle

35

5570

Speed sensor front left axle

5570

Speed sensor left rear axle

36

5570

Speed sensor front left axle

5570

Speed sensor left rear axle

37

0026

Front wheel brake wear sensor/pin3

5572

Speed sensor left rear axle

38

6026

Front wheel brake wear sensor /pin2

5572

Left rear axle

39

6027

Front wheel brake wear sensor /pin1

–

Free

40

0000

Mass

0000

Mass

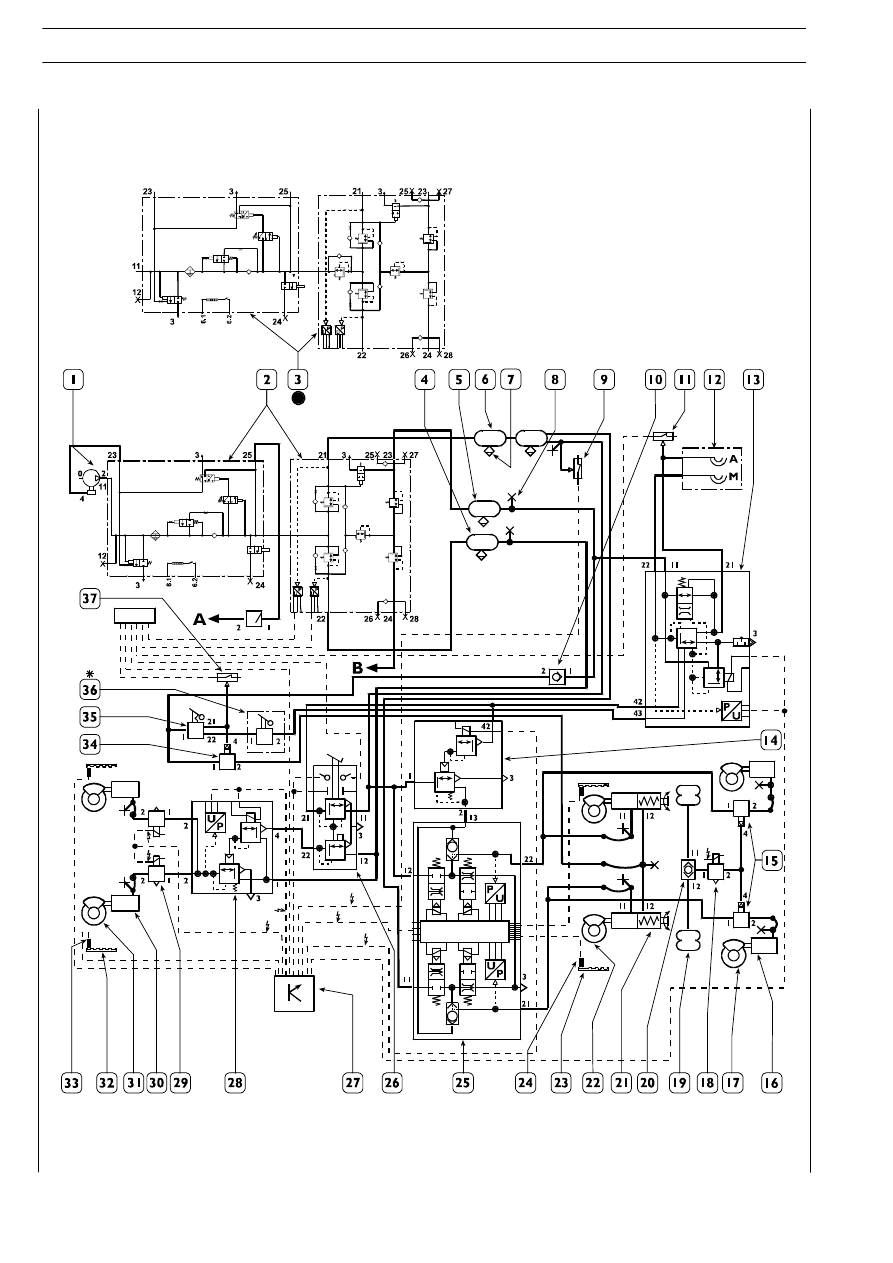

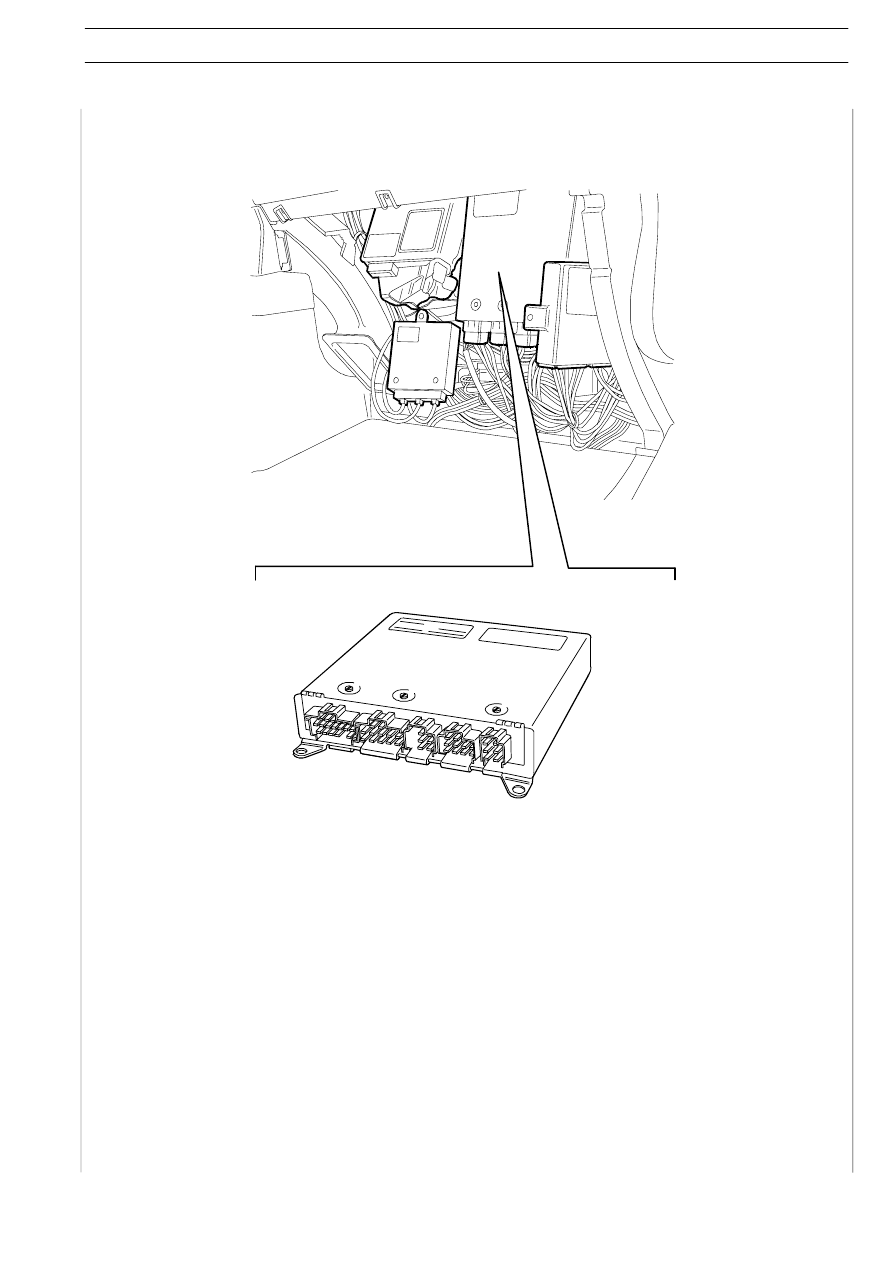

This component manages the brake system by identifying deceleration settings based on parameters detected by the various
system components.

It is enabled to pilot auxiliary braking systems such as the engine brake and the retarder by optimizing their operation, to guarantee
best system operation and minimize brake pad wear.

The electronic center is provided with an advanced self-diagnosis system and can identify and store any intermittent system
operating anomaly subject to environmental conditions and censure proper and reliable repair.

The EBS electronic communicates via a “VDB” CAN Line web with the axle electro-pneumatic modulator center, trailers
provided with and EBS braking system and with the engine, retarder, transmission, ECAS and BODY COMPUTER, CLUSTER
electronic centers.

It communicates with axles and trailers with an EBS braking system via an SB can line.
