Iveco Stralis AT/AD. Manual - part 333

001989t

MUX

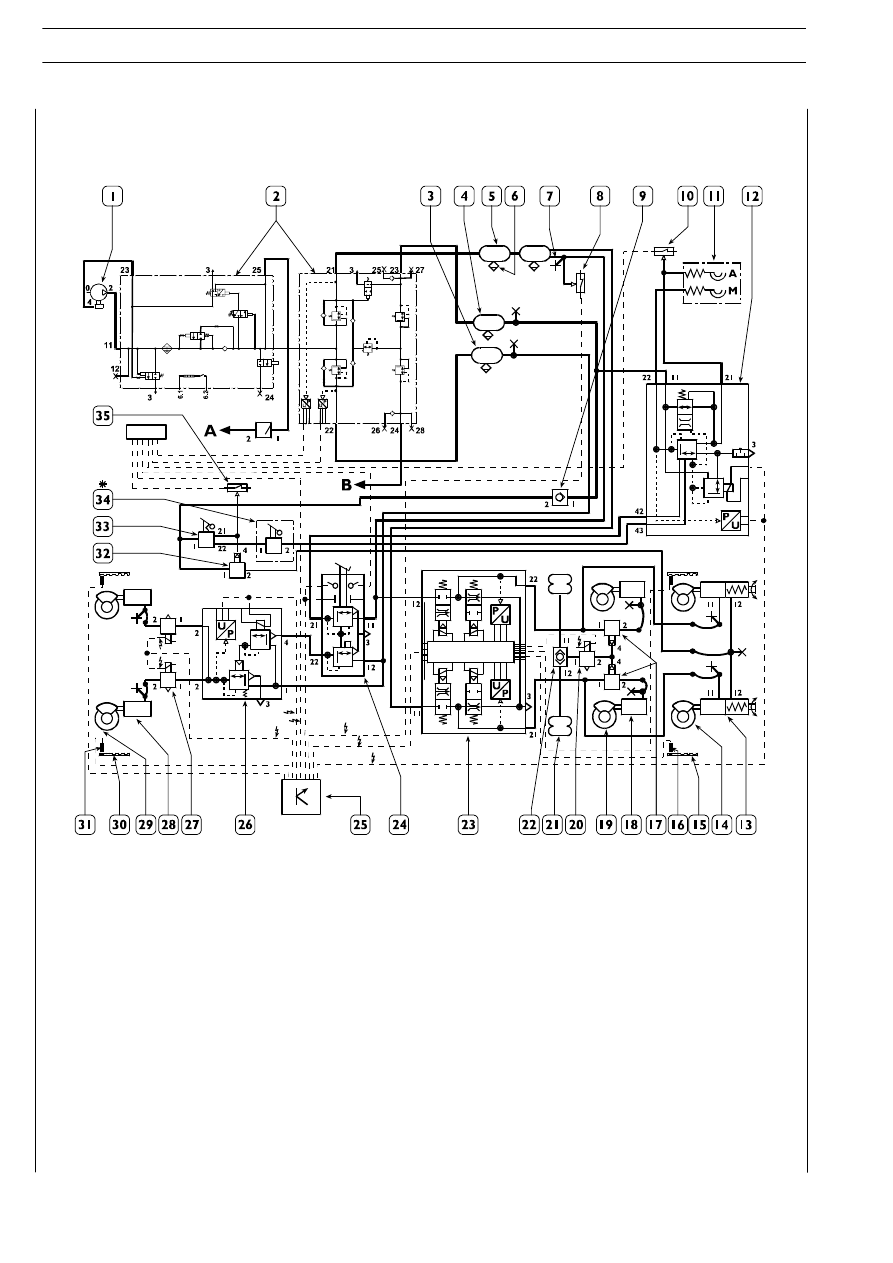

1. 465-cc E.S. two-cylinder compressor - 2. 10.5 bar air Processing Unit - 3. 20-l axle air reservoir - 4. 20-l stop air reservoir - 5.

30-l + 15-l axle air reservoir - 6. Manual discharge valve - 7. Compressed air PTO - 8. 6.6-bar ASR axle low pressure switch - 9.
Stopping system one-way valve - 10. 5.5 bar trailer system low pressure switch - 11. Semi-trailer coupling half-joints - 12. Trailer

braking control servo distributor - 13. Axle combined cylinder - 14. Axle disc brake assembly -

15. Axle sound wheel - 16. Axle speed sensor - 17. Intermediate axle braking load ratio relay valve - 18. Intermediate axle

membrane cylinder - 19. Intermediate axle disc brake assembly - 20. Intermediate axle ASR actuation cutout electro valve -

21. Intermediate axle suspension air springs - 22. Intermediate axle load ratio double check valve - 23. Axle braking control

electrical compressed air modulator - 24. Duplex distributor - 25. EBS electronic center - 26. Axle braking control electrical

compressed air relay valve - 27. Axle ABS electro valves - 28. Axle membrane filter cylinder - 29. Axle disc brake assembly - 30.

Axle sound wheel - 31. Axle speed sensor - 32. Stopping control relay valve - 33. Stopping control hand distributor -

34. Trailer deceleration hand distributor - 35. 6.6 bar hand brake on low pressure switch - A. To the compressed air suspension

system - B. To the services system -

∗Optionals

III.116

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

ELECTRONIC SYSTEMS

III.117

S

TRALIS

AT/AD

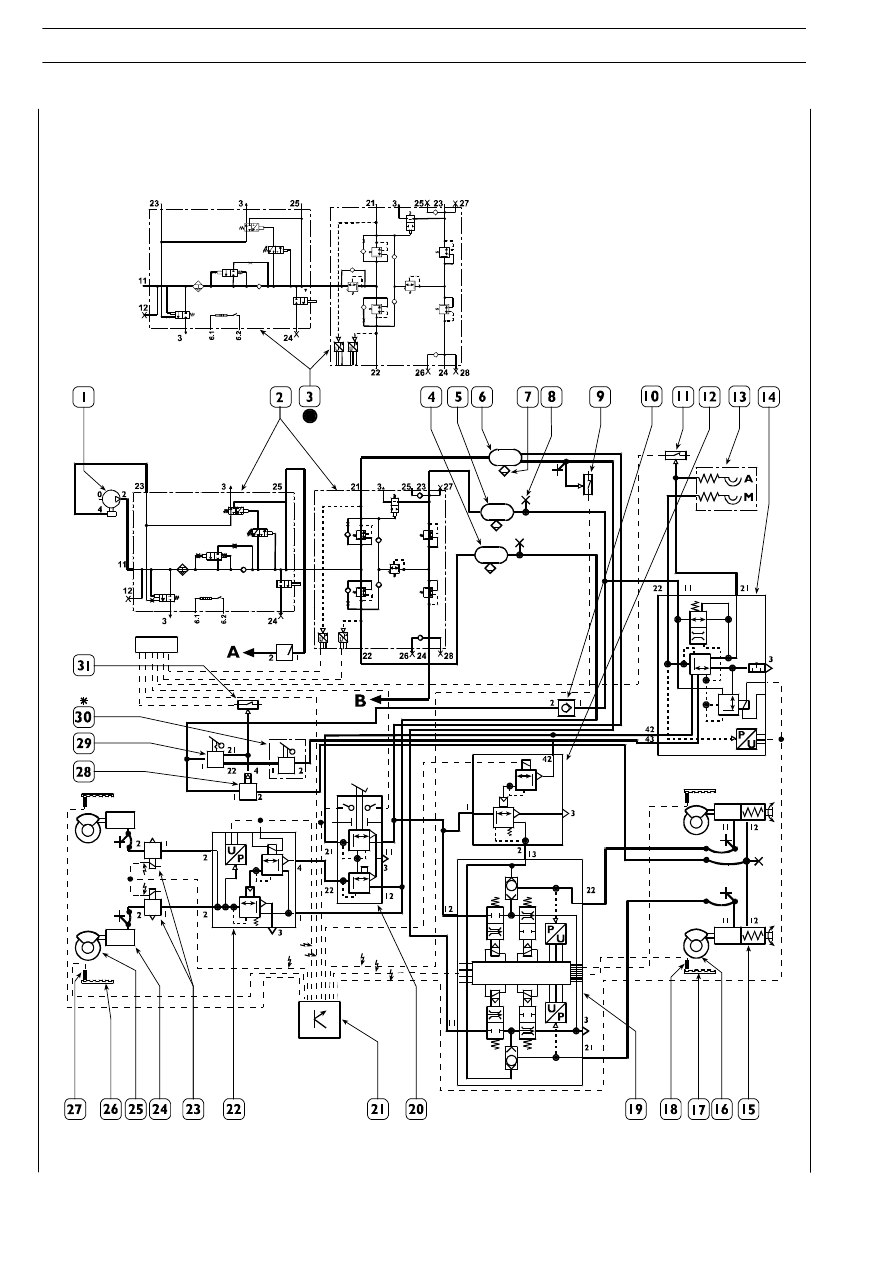

EBS 4x2 Carriages (Legenda)

Ref.

Description

1

465-cc E.S. two-cylinder compressor

2

10.5-bar Air Processing Unit

3

12.5-bar Air Processing Unit

4

20-l axle air reservoir

5

20-l stopping air reservoir

6

30-l axle air reservoir

7

Manual discharge valve

8

Compressed air PTO

9

6.6-bar ASR axle low pressure switch

10

Stopping system one-way valve

11

5.5-bar trailer system low pressure switch

12

Axle braking redundancy valve

13

Semi- trailer coupling half-joints

14

Trailer brake control servo distributor

15

Axle combined cylinder

16

Axle disc brake assembly

17

Axle sound wheel

18

Axle speed sensor

19

Axle braking control electrical compressed air modulator

20

Duplex distributor

21

EBS electronic center

22

Axle braking control relay electro valve

23

Axle ABS electro valve

24

Axle membrane brake cylinder

25

Axle disc brake assembly

26

Axle sound wheel

27

Axle speed sensor

28

Stopping control relay valve

29

Stopping control manual distributor

30

Trailer deceleration hand distributor

31

6.6-bar hand brake on low pressure switch

A

To the compressed air suspension system

B

To the services system

*

Optionals

D

Only for CM vehicles

001987t

MUX

III.118

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

ELECTRONIC SYSTEMS

III.119

S

TRALIS

AT/AD

EBS 6x2 Carriages (Legenda)

Ref.

Description

1

465-cc E.S. two-cylinder compressor

2

10.5-bar Air Processing Unit

3

12.5-bar Air Processing Unit

4

20-l axle air reservoir

5

20-l stopping air reservoir

6

30-l + 20l axle air reservoir

7

Manual discharge valve

8

Compressed air PTO

9

6.6-bar ASR axle low pressure switch

10

Stopping system one-way valve

11

5.5-bar trailer system low pressure switch

12

Trailer coupling half-joints

13

Trailer braking control servo distributor

14

Axle braking redundancy valve

15

Added axle braking load ration relay valve

16

Added axle membrane brake cylinder

17

Added axle disc brake assembly

18

Added axle ASR cutout electro valve

19

Added axle suspension compressed air springs

20

Added axle load ratio double check valve

21

Axle combines cylinder

22

Axle disc brake assembly

23

Axle sound wheel

24

Axle speed sensor

25

Axle braking control electrical compressed air modulator

26

Duplex distributor

27

EBS electronic center

28

Axle braking control relay electro valve

29

Axle ABS electro valve

30

Axle membrane brake cylinder

31

Axle disc brake assembly

32

Axle sound wheel

33

Axle speed sensor

34

Stopping control relay valve

35

Stopping control manual distributor

36

Trailer deceleration manual distributor

37

6.6-bar hand brake on low pressure switch

A

To the compressed air suspension system

B

To the services system

*

Optionals

D

Only for CM vehicles
