Iveco Stralis AT/AD. Manual - part 338

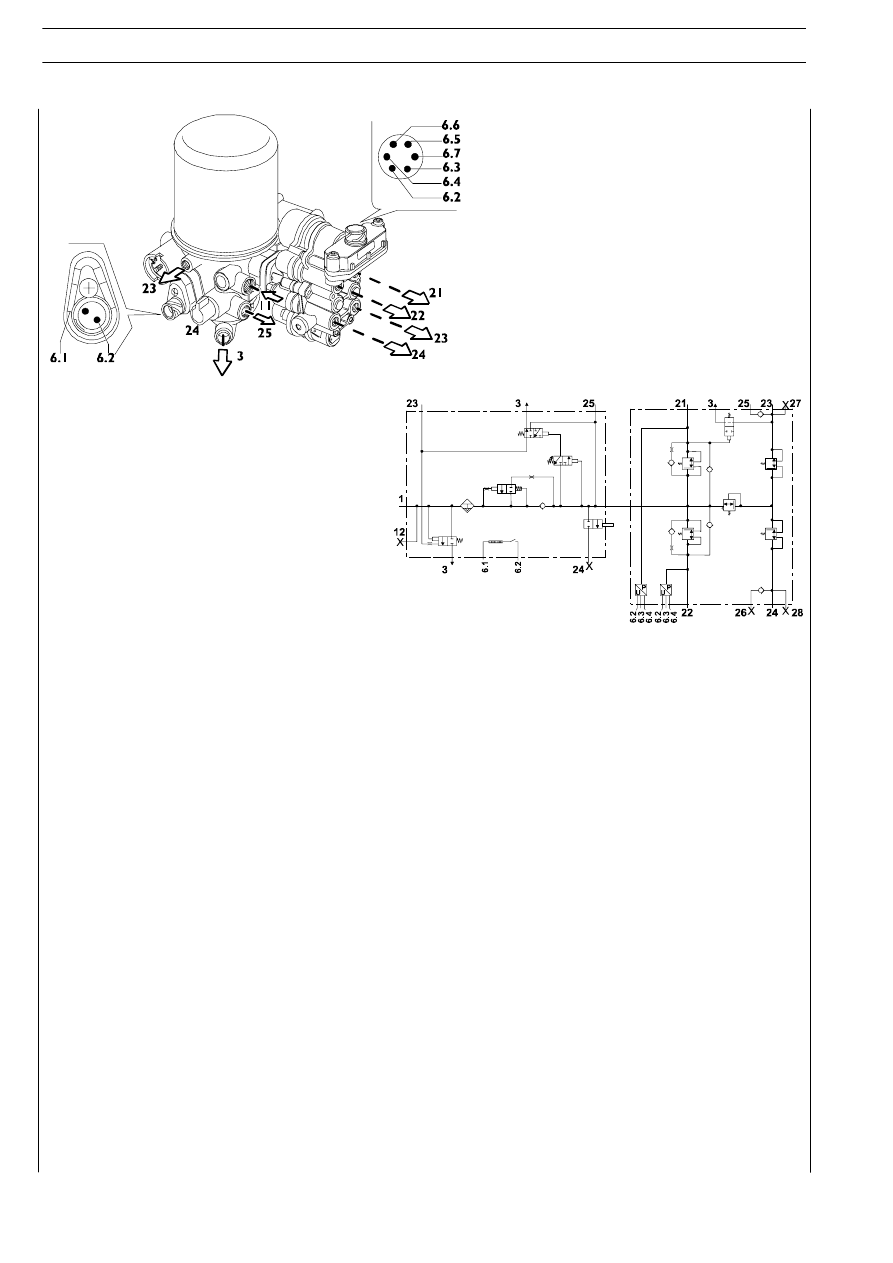

Compressed air connections

1

-

Power from the compressor

24 -

PTO

25 -

Output for 10.5 bar compressed air suspension

23 -

To the compressor for Energy Saving control

3

-

Venting to outside air

21 -

To the 10.5 bar axle reservoir

22 -

To the 10.5 bar axle reservoir

23 -

To the 8.5 bar parking brake manual distributor and trailer recharge and parking air reservoir

24 -

To the 8.5 bar service reservoir

Drier electrical connections

6.1 -

Negative for thermostatic resistance

6.2 -

Positive for thermostatic resistance

4-way protection valve electrical connections

6.2 -

Rear circuit air pressure signal

6.3 -

Positive for power

6.4 -

Negative

6.5 -

Front circuit air pressure signal

6.6 -

Positive for power

6.7 -

Negative

001682t

000831t

TECHNICAL VIEW

WIRING DIAGRAM

III.136

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

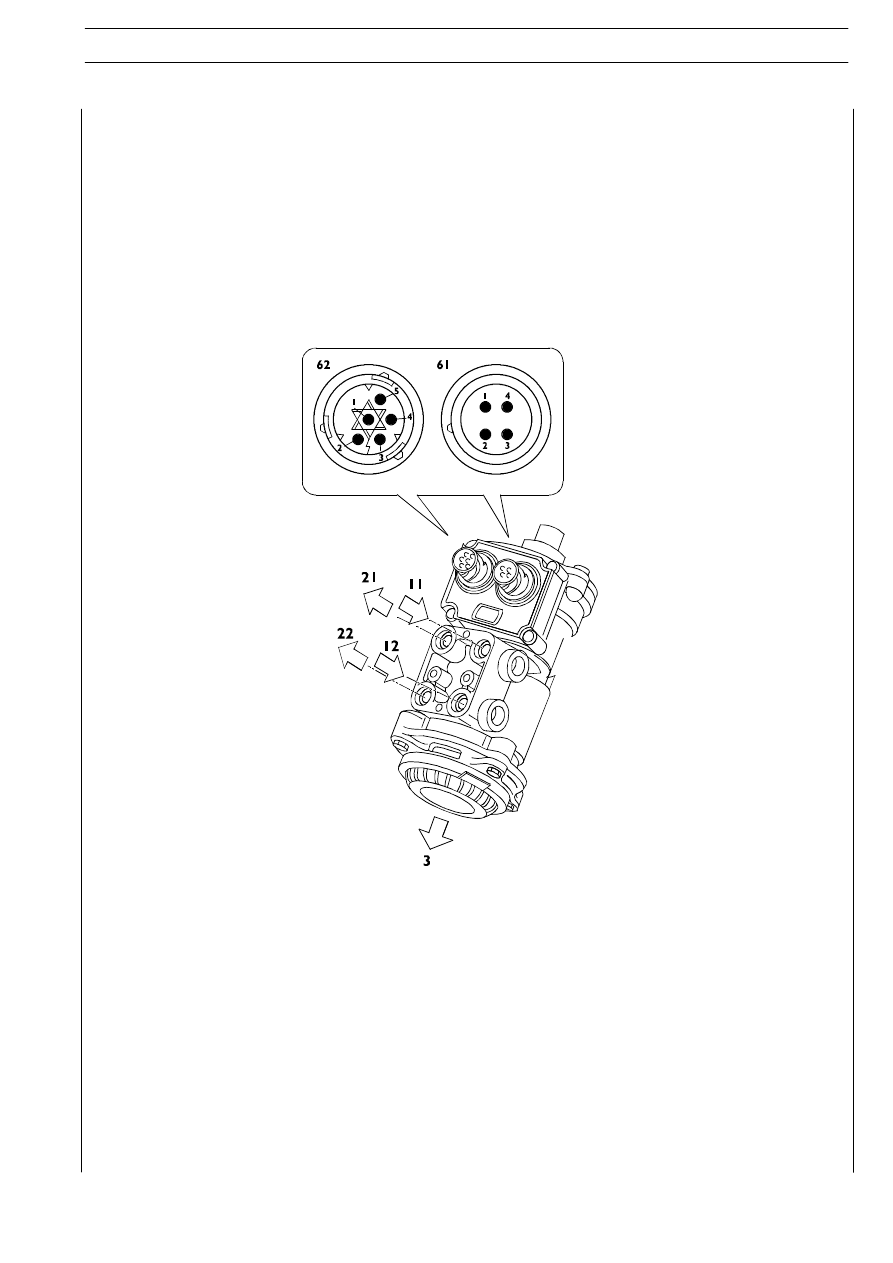

This non self-limited coaxial component consists of an electrical and a compressed air section, the former consisting pf two switches
and two position sensors generating the braking signals the center needs to manage the system.

These signals are redundant to guarantee top reliability.

The compressed air section distributes pressure to the front axle braking circuit and to the trailer control servo distributor.

These pressures are always available but are mostly used in case of electrical/electronic system breakdown.

000828t

Compressed air connection

11 -

Axle reservoir supply

12 -

Axle reservoir supply

22 -

Axle proportional relay valve output

3

-

Discharge

Electrical connections:

61.1

Positive for sensor 1 (ECU X5 pin 4)

61.2

Negative for sensor/switch

61.3

Negative from switch (ECU X5 pin 6)

61.4

Signal from sensor 1 (ECU X5 pin 4)

62.1

Positive for sensor 2 (ECU X5 pin 1)

62.2

Negative for sensor/switch

62.3

Negative from switch (ECU X 5 pin 3)

62.4

Signal from sensor 1 (ECU X5 pin 2)

62.5

Negative stop light relay

ELECTRONIC SYSTEMS

III.137

S

TRALIS

AT/AD

Duplex distributor 78059

000854t

000990t

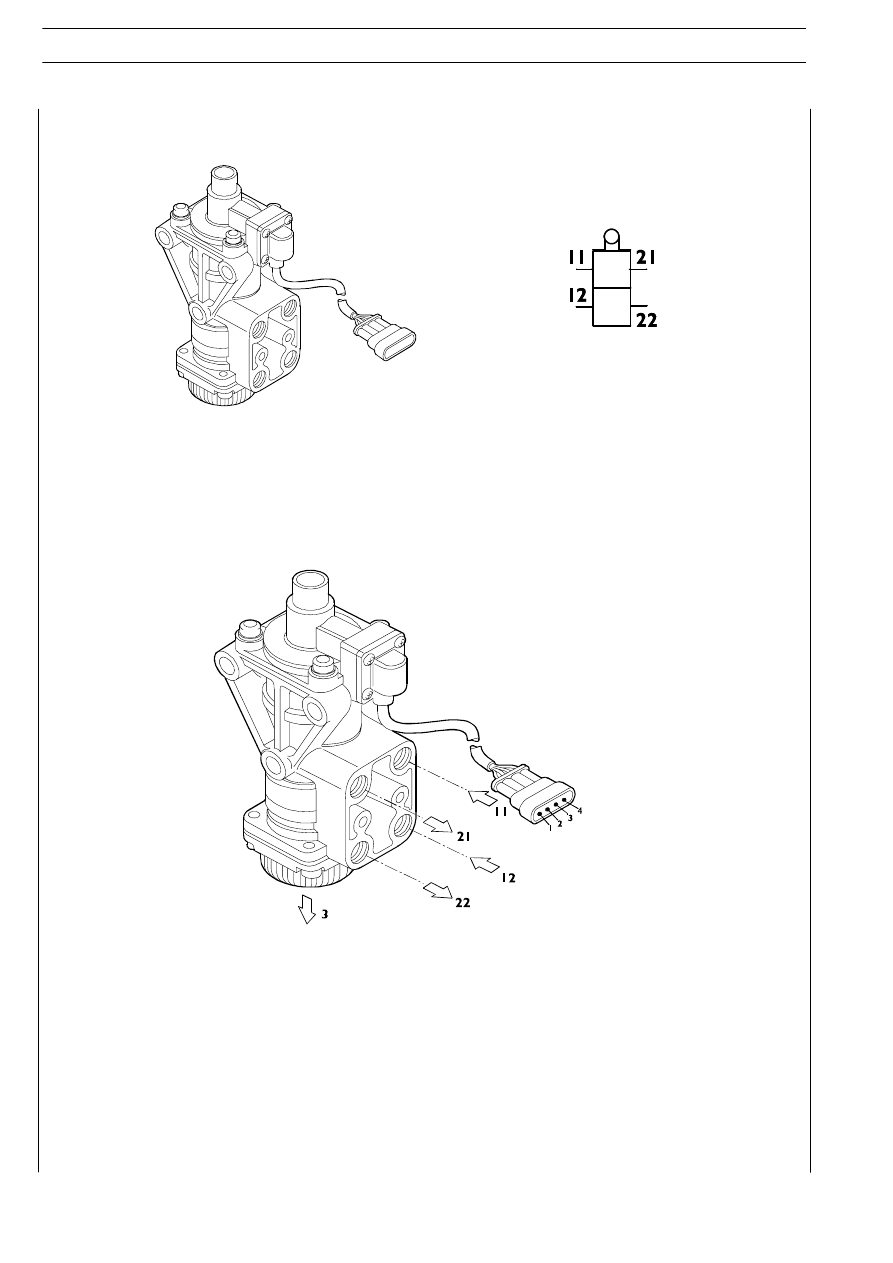

This non self-limited coaxial component consists of a compressed air and an electrical section, the former distributing braking
control pressure to the front axle, the rear axle and the trailer control servo distributor.

The electrical section ensures sending the braking signal to the EDC center and to the stop light control relay.

000792t

Compressed air connections:
11 -

Power from the axle reservoir

12 -

Power from the axle reservoir

21 -

Valve output to servo distributor relay valve and
trailer control

22 -

Valve output to axle relay

3

-

Vent to outside air

Electrical connections:

1

-

Positive for stop lights/EDC

2

-

Input positive

3

-

Positive for EDC

4

-

Input positive

III.138

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

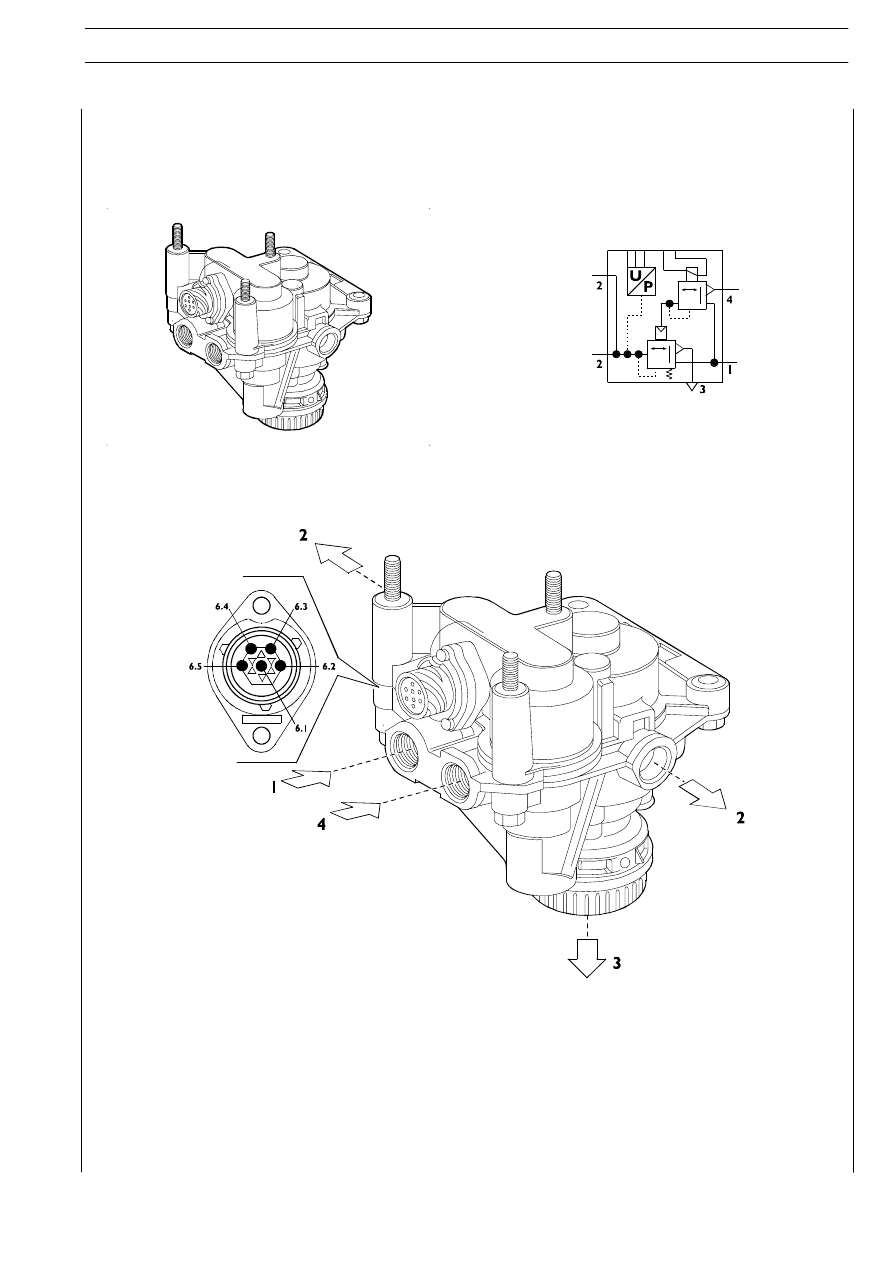

This component consists of a proportional electro valve, a compressed air control relay and a pressure sensor.

It sends the front axle the braking pressure calculated by the center according to braking requested.

60935

000831t

Compressed air connections

1

-

Axle reservoir power

2

-

ABS axle valve output

3

-

Discharge

4

-

Safety control from the duplex distributor

000804t

Electrical connections

6.1 -

Positive for sensor 1 (ECU X4 pin 9)

6.2 -

Negative for sensor (ECU X4 pin 3)

6.3 -

Sensor signal (ECU X4 pin 6)

6.4 -

Negative for electro valve (ECU X4 pin 1)

6.5 -

Positive for electro valve (ECU X4 pin 2)

PERSPECTIVE VIEW

WIRING DIAGRAM

ELECTRONIC SYSTEMS

III.139

S

TRALIS

AT/AD

Proportional relay valve for axle 78057
