000576t

000576t

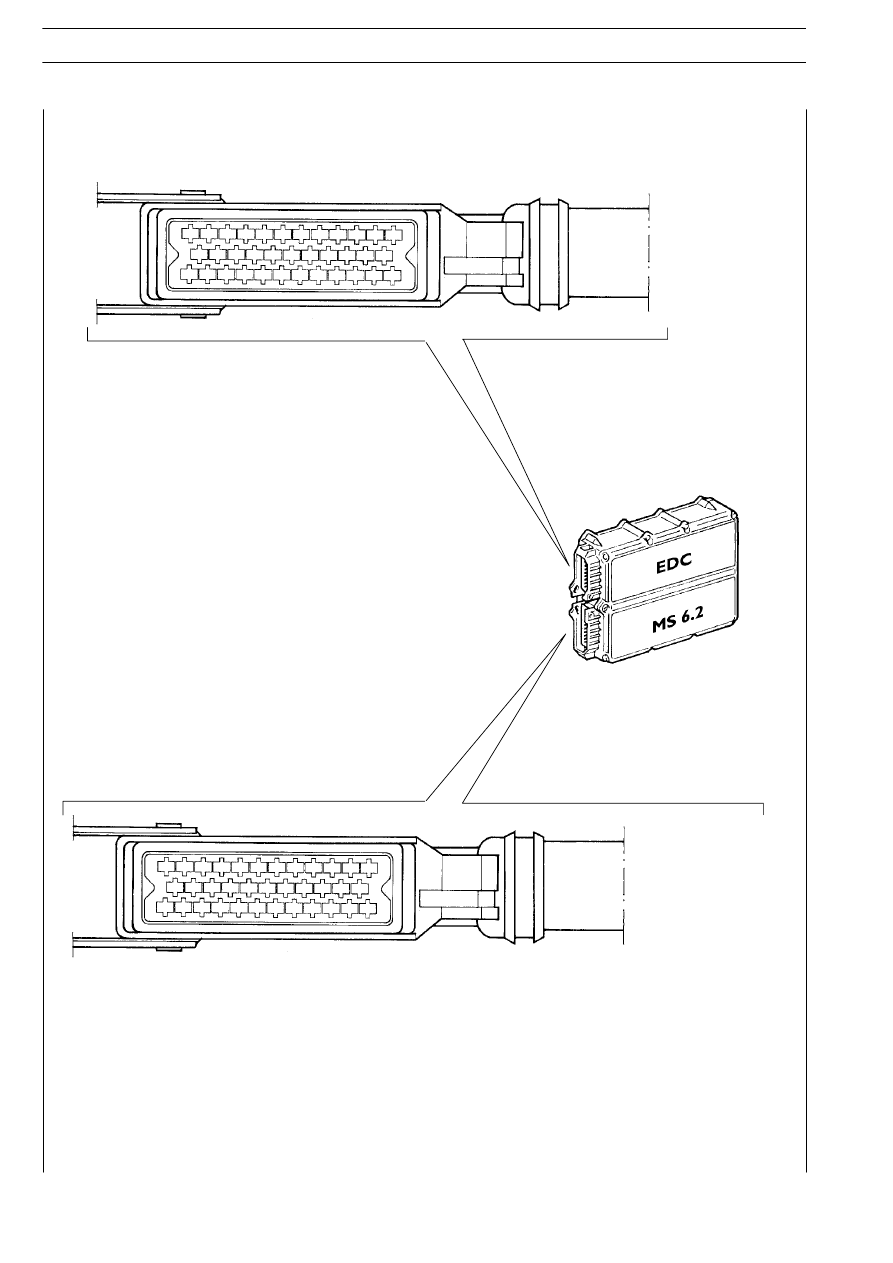

Connector “B” frame/cab

A

B

Connetor “A” engine

III.84

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

000576t

1

23

12

35

24

CONNECTOR A

Color code

B

White

BG

Beige

C

Orange

G

Yellow

H

Gray

L

Blue

M

Brown

N

Black

R

Red

S

Pink

V

Green

Z

Violet

ELECTRONIC SYSTEMS

III.85

S

TRALIS

AT/AD

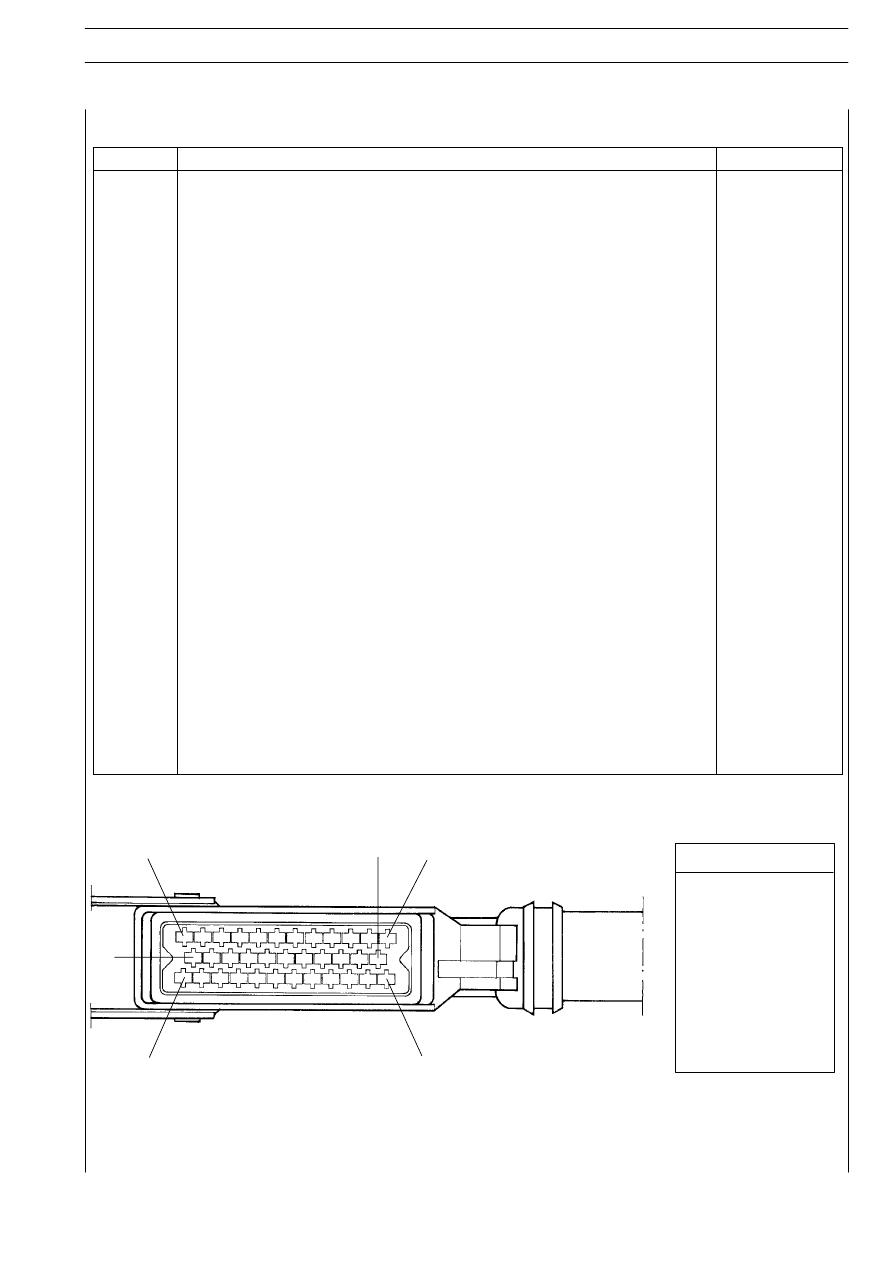

PIN OUT Center

Pin

Connector “A” (Engine area)

Cable color code

1

Flywheel sensor

B

2

Distribution flywheel sensor

B

3

Engine brake control electro valve

M

4

Turbofan air temperature sensor

N

5

Coolant temperature sensor

S

6

Fuel temperature sensor

B/R

7

Turbo compressor speed sensor

B

8

-

-

9

-

-

10

-

-

11

Fuel temperature sensor

C/N

12

Over feed pressure sensor

V

13

Flywheel sensor

M

14

Distribution flywheel sensor

M

15

Air pressure in turbine actuator sensor

Z

16

Turbo compressor speed sensor

M

17

Air over feed pressure sensor

B

18

Variable geometry turbine control electro valve

M

19

Air pressure in turbine actuator sensor

H

20

-

-

21

Air over feed temperature sensor

C

22

Coolant temperature sensor

G

23

Air over feed temperature sensor

R

24

Electronic injection electro valve (1-2-3)

R

25

Electronic injection electro valve (4-5-6)

N

26

Electronic injection electro valve (4)

L

27

Electronic injection electro valve (5)

H

28

Electronic injection electro valve (6)

Z

29

-

-

30

-

-

31

Variable geometry turbine control electro valve

B

32

Engine brake control electro valve

L

33

Electronic injection electro valve (3)

V

34

Electronic injection electro valve (2)

G

35

Electronic injection electro valve (1)

B

000576t

1

23

12

35

24

CONNECTOR B

13

III.86

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

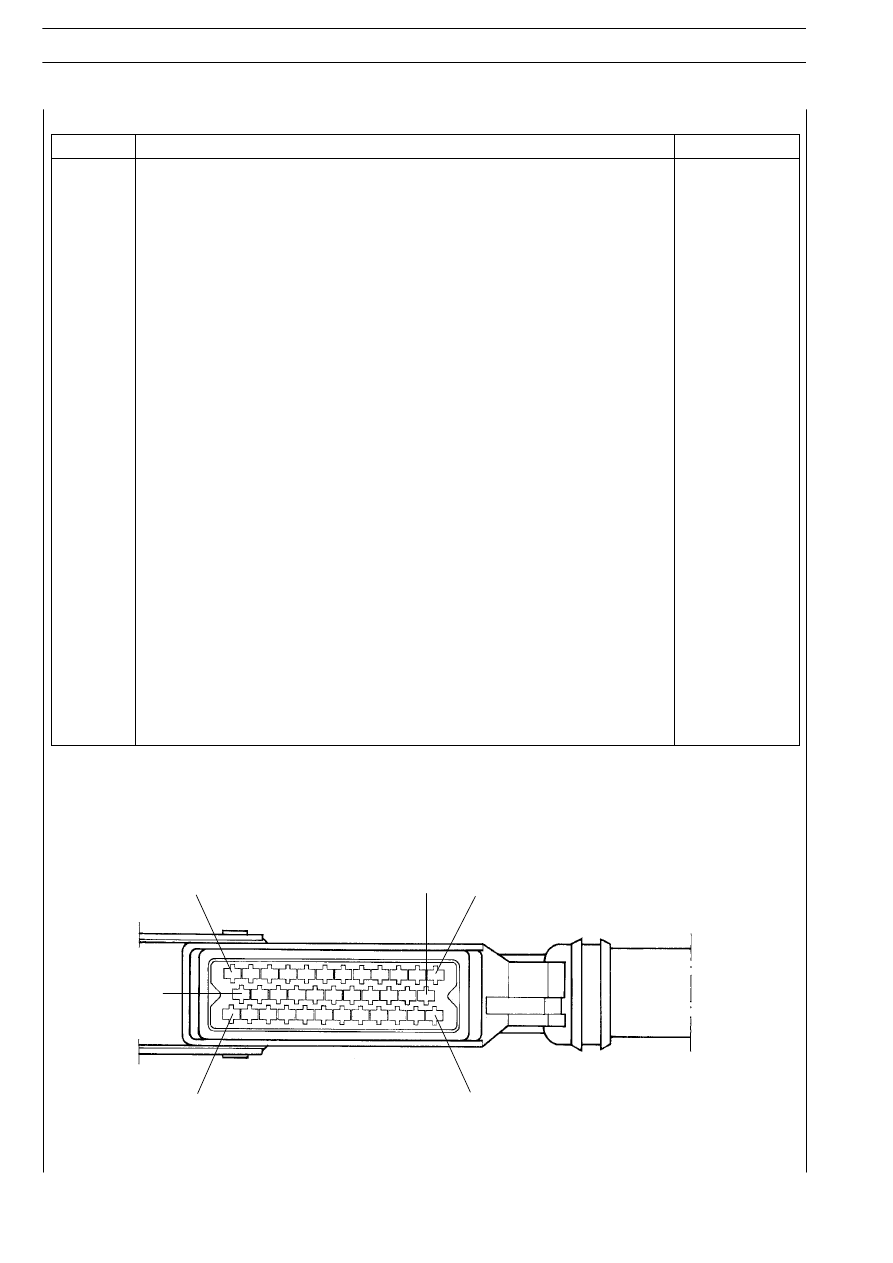

Connector “B” (cab/frame area)

Cable color code

1

Mass

0150

2

Mass

0150

3

Positive (under main relay)

7155

4

Positive (under main relay)

7155

5

-

7155

6

Cluster (PIN B11)

6150

7

-

7155

8

-

7155

9

To the connector for connection with engine start PIN 23 diagnostics

5198

10

Preheat resistor input consent remote switch

0096

11

CAN Line connection (VDB)

-

12

CAN Line connection (VDB)

-

13

To connector for hookup with diagnostics (PIN 2)

2298

14

Free

-

15

Positive (+ 15) from Body Computer (J7/1)

8015

16

Load sensor on accelerator for EDC (PIN 2)

5158

17

Load sensor on accelerator for EDC (PIN 5)

0159

18

-

-

19

Free

-

20

Switch on EDC clutch (only mechanical gearshift)

8160

21

-

-

22

-

-

23

Load sensor on accelerator for EDC (PIN 1)

5157

25

Load sensor on accelerator for EDC (PIN 4)

0158

26

Brake pedal warning switch (PIN 3)

8153

27

EDC cutin remote switch (Main relay)

0155

28

-

-

29

Rev counter (pin B7)

5155

30

-

-

31

PIN 2 brake pedal switch (only with ABS)

7155

32

-

-

33

-

-

34

-

-

35

Load sensor on accelerator for EDC (PIN 3)

0157

001694t

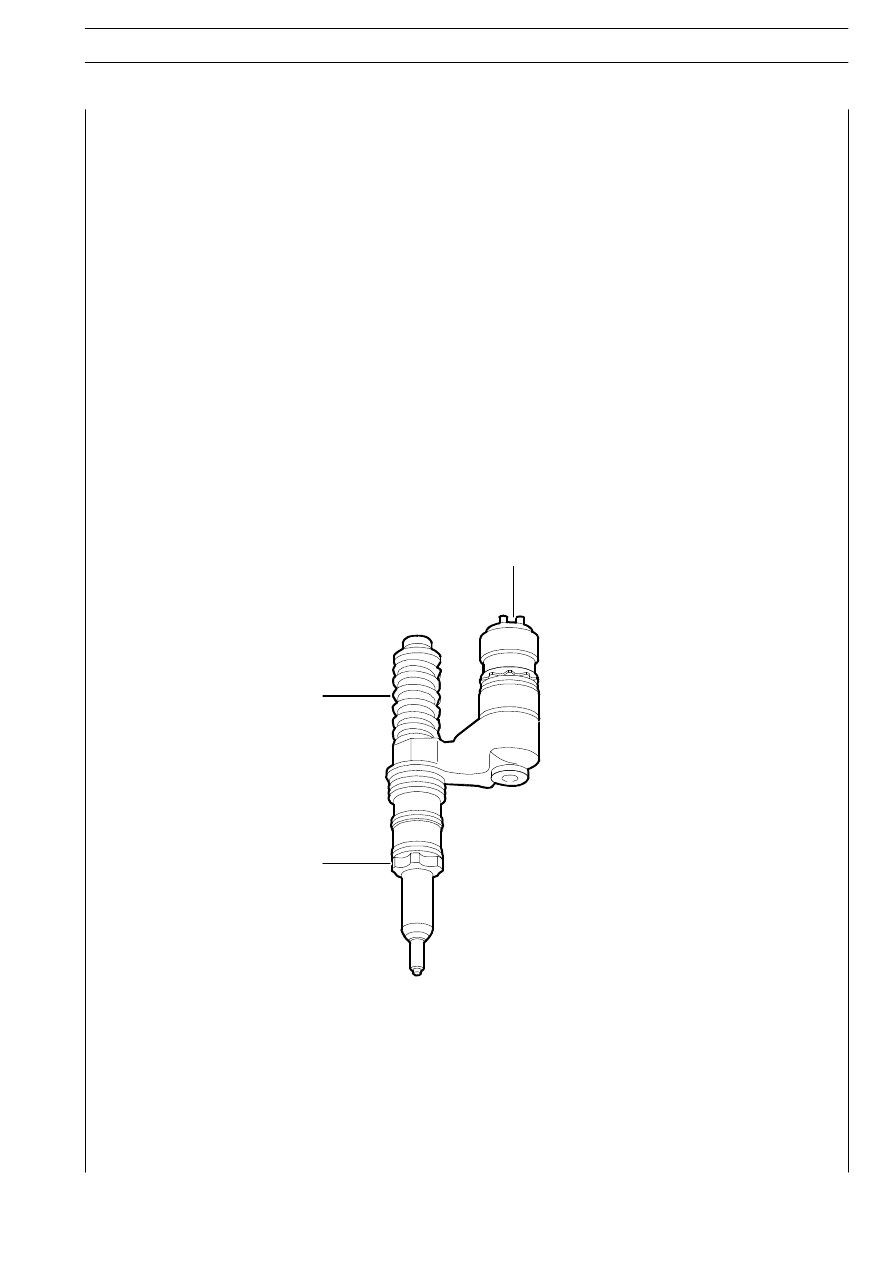

Pump injector (78247)

It mainly consists of three components as follows:

A) Electro valve

B) Pump unit

C) Sprayer

These three parts CANNOT be replaced individually and are NOT subject to overhaul.

The pump is actuated mechanically at each cycle by a rocker arm and compresses the fuel contained in the pressure
chamber.

The sprayer features the same assembly and operation as a conventional injector; it is opened by the fuel under pressure
and injects it fine pulverized into the combustion chamber.

An electro valve controlled directly by the electronic center sets delivery modalities based on the control signal.

An injector holder houses the lower part of the pump injector in the cylinder head.

A

B

C
