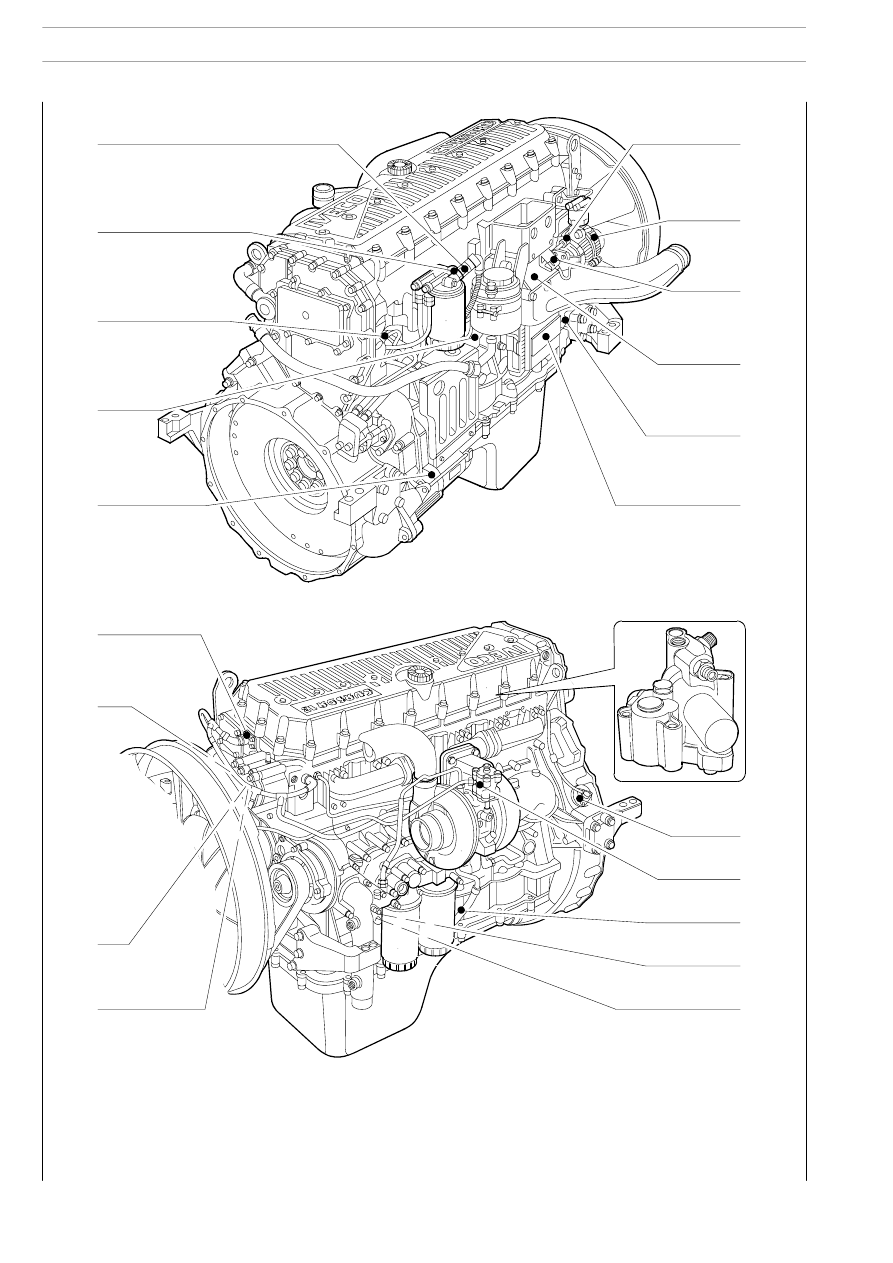

A. ENGINE RPM SENSOR ON DISTRIBUTION SHAFT - B. ENGINE REHEAT RESISTOR - C. ENGINE AIR INTAKE TEMPERATURE SENSOR - D. OVER-
FEED PRESSURE SENSOR - E. ALTERNATOR - F. ENGINE OIL LEVEL SENSOR (OPTIONAL). - G. EDC (MS6) CENTER - H. ENGINE MASS POINT - I.
STARTER MOTOR - J. FUEL TEMPERATURE SENSOR - K. TURBINE SPEED SENSOR - L. ENGINE RPM ON FHYWHELL SENSOR - M. VARIABLE
GEOMETRY TURBINE CONGROL ELCTRO VALVE - N. TURBINE ACTUATOR PRESSURE SENSOR - O. CLOGGED FUEL FILTER WARNING SWITCH
- P. LOW OIL PRESSURE TRANSMITTER - Q. OIL PRESSURE TRANSMITTER - R. EDC WATER TEMPERATURE SENSOR - S. WATER TEMPERATURE
SENSOR - T. CONNECTOR ON ENGINE EAD FOR CONNECTION TO INJECTOR ELECTRO VALVES - U. ENGINE BRAKE ELECTRO VALVE

ENGINE RIGHT SIDE VIEW

ENGINE LEFT SIDE VIEW

A

J

I

B

C

D

E

F

G

H

K

L

M

N

P

Q

R

S

T

O

U

III.80

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

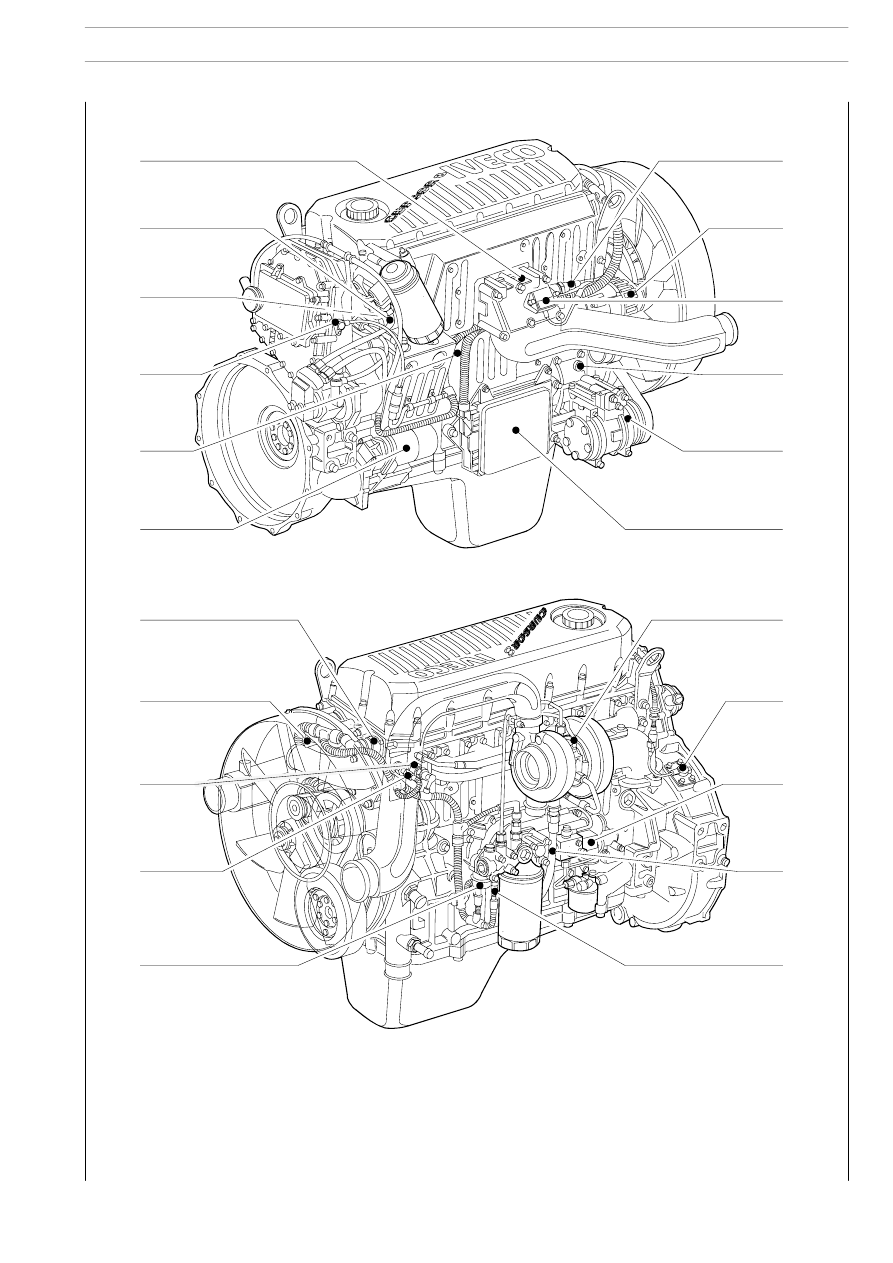

A. ENGINE RPM SENSOR ON CAMSHAFT - B. RESISTANCE FOR ENGINE WARMING - C. ENGINE INTAKE AIR TEMPERATURE SENSOR - D.
BOOSTING PRESSURE SENSOR - E. ALTERNATOR - F. ENGINE OIL LEVEL SENSOR (OPTIONAL)- F/I. AIR CONDITIONER COMPRESSOR - G. EDC
(MS6) CONTROL UNIT - H. EARTH POINT ON ENGINE - I. STARTER MOTOR - J. FUEL TEMPERATURE SENSOR - K. TURBINE SPEED SENSOR - L.
ENGINE SPEED ON FLYWHEEL SENSOR - M. SOLENOID VALVE FOR VARIABLE GEOMETRY TURBINE CONTROL - N. TURBINE ACTUATOR
PRESSURE SENSOR - O. FUEL FILTER CLOGGED SIGNALLING SWITCH - P. LOW OIL PRESSURE TRANSMITTER - Q. OIL PRESSURE TRANSMITTER
- R. WATER TEMPERATURE FOR EDC - S. WATER TEMPERATURE SENSOR - T. CONNECTOR ON ENGINE HEAD FOR CONNECTION WITH
INJECTOR SOLENOID VALVES - U. ENGINE BRAKE SOLENOID VALVE

7872

7871

ENGINE RIGHT-HAND SIDE VIEW

ENGINE LEFT-HAND SIDE VIEW

A

J

I

B

C

D

E

F

G

H

K

L

M

N

P

Q

R

S

T

U

F/1

O

ELECTRONIC SYSTEMS

III.81

S

TRALIS

AT/AD

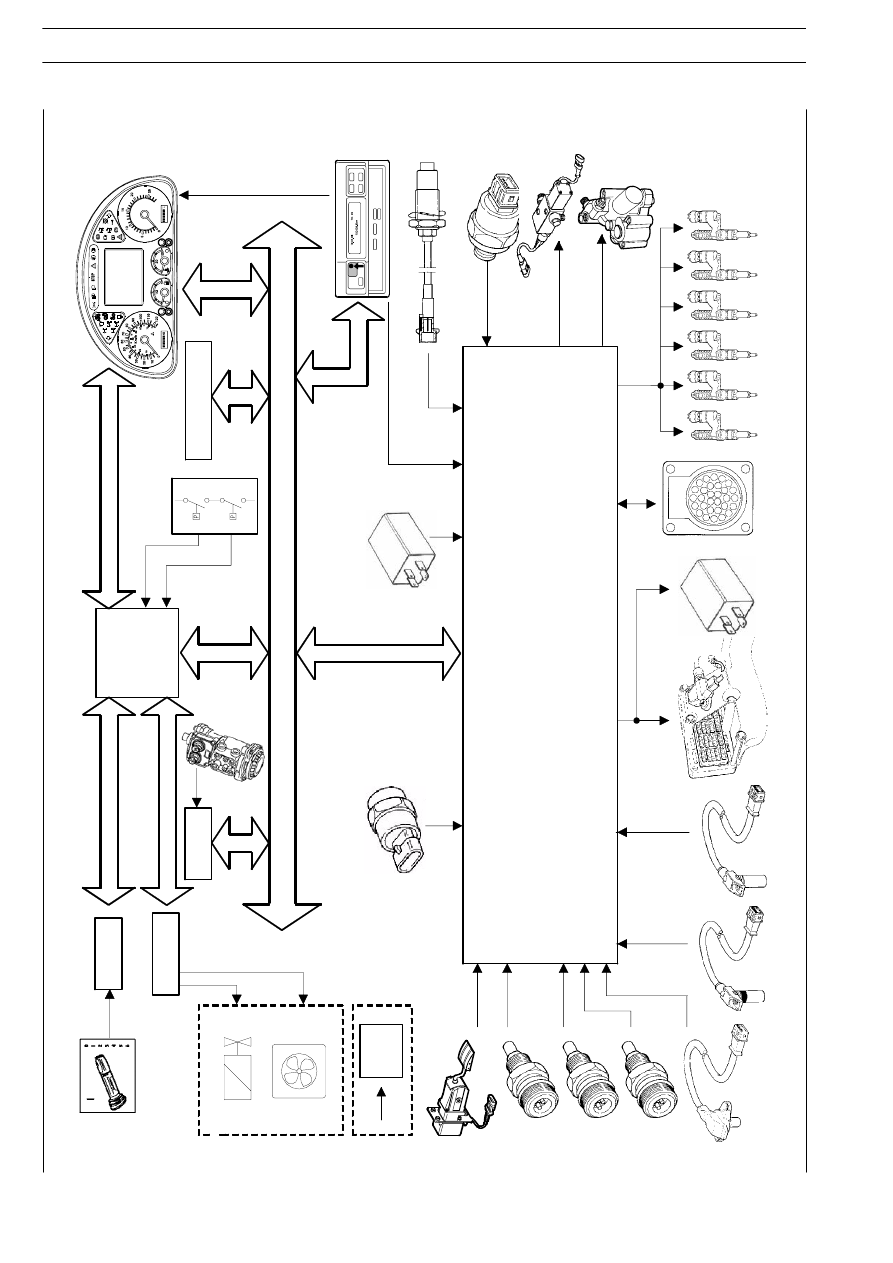

F2B (Cursor 8) components on engine

74204

EDC

MS6.2

B.C

.

EBS

SW

I

V.D.B.

I.C

.B

.

I.C

.B

.

E

U

ROTRONIC

FFC

+1

5

SHU

T

OFF

V.

D.

B

.

V.D.

B

.

B.C

.B

.

V.D.

B

.

V.D.

B

.

V.D.

B

.

V.D.

B

.

1

3

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

21

20

23

24

25

26

27

2

4

22

III.82

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

ELECTRONIC SYSTEMS

III.83

S

TRALIS

AT/AD

Ref.

Description

Component code

1

Cluster (optical indicators, engine coolant temperature, preheating, engine
brake, Speed Limiter, rpm counter)

50005

2

Automatic trasmissione electronic centre

86004

3

Tachograph

40011

4

EDC remote control switch

25294

5

Turbine rpm sensor

48043

6

V.T. air pressure sensor

85154

7

VGT control electro valve

78248

8

Engine brake electro valve

78050

9

Electro injectors

78247

10

30-pole diagnosis connectors

72021

11

Engine preheat resistor on remote control switch

25222

12

Engine preheat resistor

61121

13

Distribution rpm sensor

48042

14

Engine rpm sensor

48035

15

Air pressure sensor

85158

16

Air temperature sensor

85155

17

Coolant temperature sensor

85153

18

Fuel water temperature sensor

47042

19

Accelerator load sensor

85152

20

Manual gearshift clutch switch

42374

21

FFC Multiplex centre

86117

22

Engine fan electro valve

78116

23

Direction indicator

54030

24

SWI Multiplex centre

86123

25

Conditioner coolant pressure warning pressure switch unit

42608

26

EBS centre

88005

27

Body Computer Multiplex centre

86116

The EDC installed on this new vehicle range is very similar to the previous one, the difference being, as specified on
the general diagram shown in the figure above, the introduction of new centres interfacing with the EDC centre via
different can lines (VDB: EDC con Cluster, Body Computer, EBS, Eurotronic).

A speed dependant compressed air or electrical control engine cooler fan controlled via a VDB can line by an FFC centre
is also provided (F3A).

A fan is available for F2B.
