Iveco Stralis AT/AD. Manual - part 322

III.72

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

It is directly assembled on heater body and is interfaced with vehicle through a 14-pin connector.

It is connected to CAN BCB line.

It has a very advanced diagnostic system and transmits possible error codes on vehicle Cluster.

Pin

Cable

Function

A1

7506

Positive from water cock knob manual version (25% position)

A2

7711

Positive from boiler activating switch

A3

Ws/Bi

CAN H line

A4

7775

Positive for ambient thermostat control (manual version)

B1

Gn/ve

CAN H line

-

-

-

B3

2296

Diagnosis K line

B4

6605

Positive for cabin/engine heating key warning light

-

-

-

C2

7708

Direct positive from battery

C3

0000

Direct negative

C4

7783

Positive for fuel batching pump control

-

-

-

-

-

-

ELECTRONIC SYSTEMS

III.73

S

TRALIS

AT/AD

IMMOBILIZER

Description and operation

Vehicles are provided with an immobilizer engine lock that is activated automatically by removing the starter key, to
increase protection against theft. Keys are provided with an electronic transponder that transmits a coded signal to an
ICU centre that only enables engine start at code recognition.

General features

System composition

The system can be summarised as consisting of the following main components:
D

Immobilizer central unit ICU

D

2 steering lock keys with integrated transponder

D

Antenna on the ignition circuit breaker

D

EDC fuel flow actuator

D

Code-card with mechanical and electronic PIN code

Installation

The system requires the following installation steps for proper operation:

D

Learning key use

D

Learning actuation function

At operation end, the immobilizer centre is enabled to recognise any mishandling by recognising its univocally and insep-
arable components.

Operating principle

With the key on START, the transponder contained inside the keys generates a code received by the immobilizer centre
remote control switch via the antenna.

The immobilizer centre sends the code received by the antenna to the EDC centre, whose actuator decodes and com-
pares it with data stored during the installation process. Ignition is enabled if the code is found to be exact.

Three keys are provided, two of which with a transponder integrated into the handle and a mechanical one without
a transponder.

If the engine is started with the latter key, a request for an electronic code password is displayed on the cluster.

Follow the instructions given on diagnosis tool displays for key hang-up.

49523

III.74

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

Componentry

Ref.

Description

1

Immobilizer control centre

2

Code-card

3

Electronic key

4

Antenna

5

Cluster

6

Electro injectors

7

EDC injection control electronic centre

8

IMMOBILIZER down warning light

9

Body Computer

74251

ELECTRONIC SYSTEMS

III.75

S

TRALIS

AT/AD

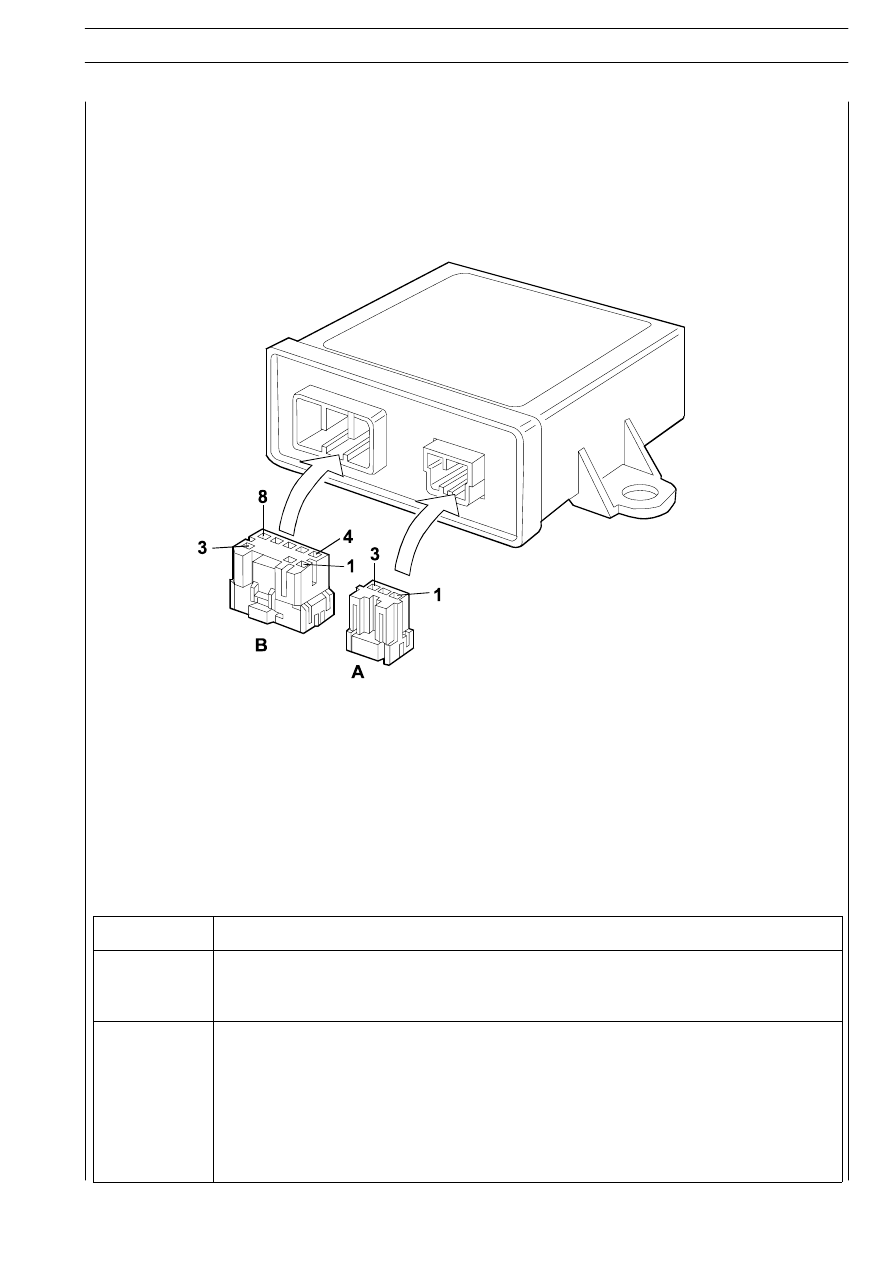

Immobilizer electronic centre

Ref.

Description

1

Antenna

A 2

Antenna

3

-

1

CAN - L (VDB) line

2

K line for 30-pole Pin 2 diagnosis connector

3

Immobilizer down warning light cluster

B 4

CAN - H (VDB) line

5

-

6

Mass

7

+15P power supply positive under key

8

-
