Iveco Stralis AT/AD. Manual - part 319

74239

74248

1

20

21

40

III.60

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

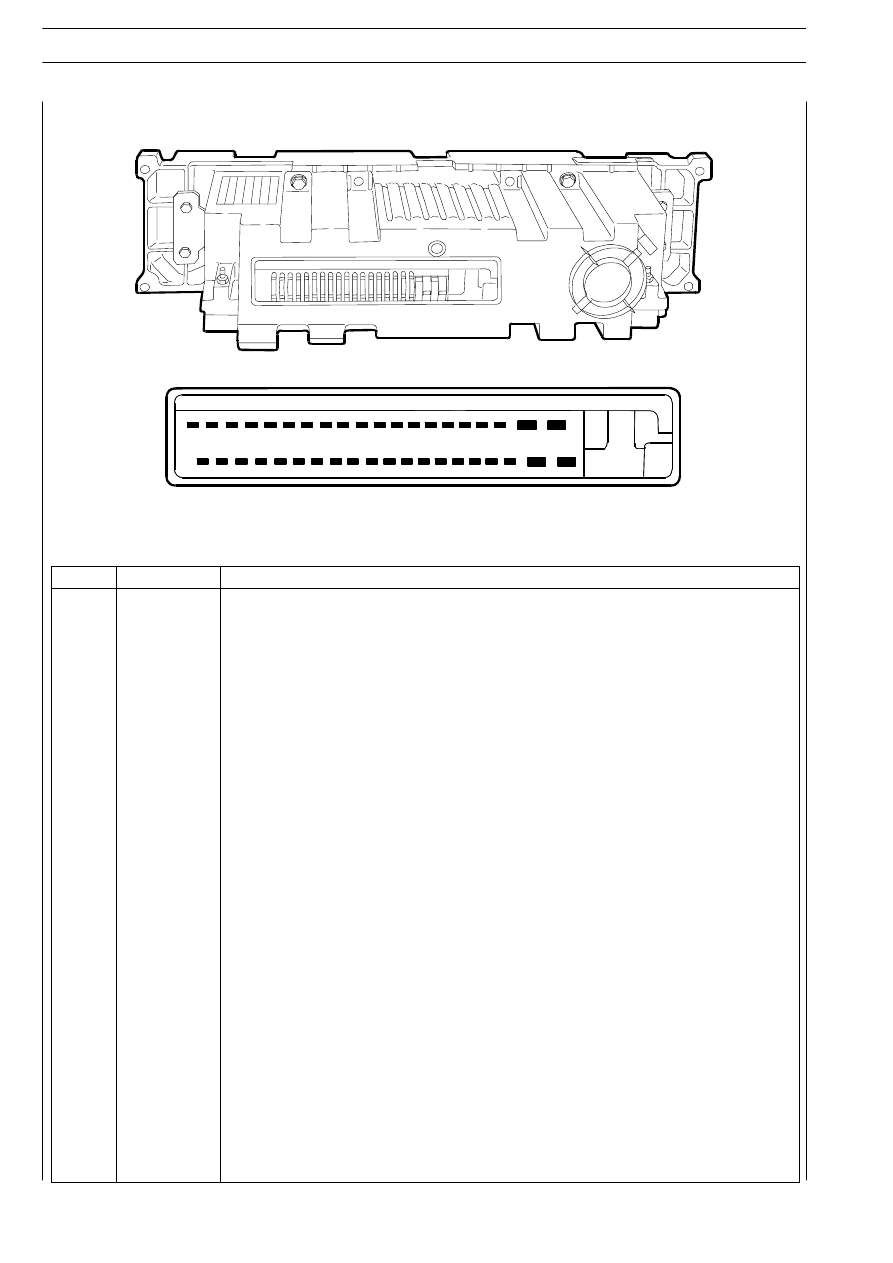

Pin

Cable

Function

1

-

-

2

7550

Positive direct from the battery

3

-

-

4

2296

K

line

for diagnosi

s

5

Ws/Bi

CAN - H (BCB)

line

6

9993

Outgoing positive compressor electromagnetic clutch signal

7

7568

Mixer reduction gear motor power supply

8

7566

Recirculation reduction gear motor power supply

9

0562

Floor reduction gear motor power supply

10

7564

Windshield defrost reduction gear motor power supply

11

-

-

12

0550

Sensor and reduction gear motor mass

13

7572

Evaporator temperature reference signal

14

7574

Sun ray sensor signal

15

7565

Recirculation potentiometer reference voltage

16

7561

Floor potentiometer reference voltage

17

-

-

18

2290

Internal temperature sensor motor signal

19

-

-

20

7555

Outgoing positive blower control module signal

21

0000

Negative direct from the battery

22

9552

Outgoing negative electro valve signal

23

-

-

24

-

-

25

Gn/Ve

CAN - L (BCB)

line

26

0568

Mixer reduction gear motor power supply

27

7569

Internal temperature sensor motor power supply

28

0566

Recirculation reduction gear motor power supply

29

-

-

30

0564

Windshield defrost reduction gear motor power supply

31

7562

Floor reduction gear motor power supply

32

7575

Internal temperature sensor signal

33

7571

Blow air temperature reference signal

34

7567

Recirculation potentiometer reference voltage

35

7563

Windshield defrost potentiometer reference voltage

36

7560

5-Volt Mix / Floor / Rec / Defrost potentiometer signal

37

÷ 40

-

-

73668 C

5

4

ELECTRONIC SYSTEMS

III.61

S

TRALIS

AT/AD

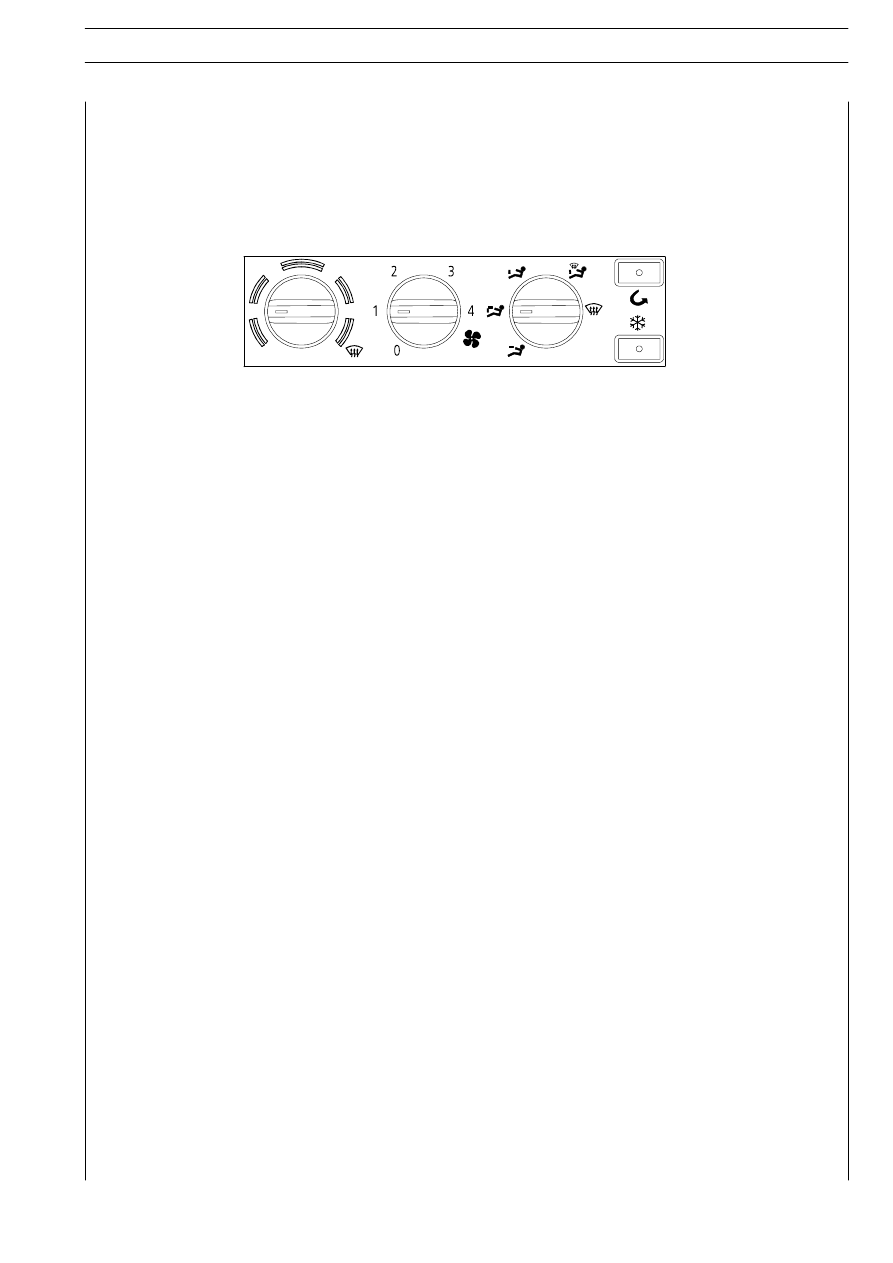

MANUAL AIR CONDITIONER

Manual version

In the manual version the refrigerating circuit and heater checks occur by means of a device with leverages and knobs
placed in the lower part of the central dashboard.

The system is checked by an electronic unit but by means of knob controls used for the following functions:

1.

Heating water cock control

2.

Internal fans speed

3.

Air flows distribution

4.

Compressor control switch

5.

Recirculation function switch

CONTROLS DESCRIPTION

WATER COCK CONTROL

The knob rotation adjusts water cock position and consequently the amount circulating inside the cabin radiator.
If supplementary WATER heater is present, this knob controls three microswitches used for the following functions:

20%

supplementary heater water pump activation

60%

top flap closing motor activation (TOP FLAP)

80%

supplementary heater connection

If supplementary AIR heater is present, this knob controls two microswitches used for the following functions:

60%

top flap closing motor activation (TOP FLAP)

85%

supplementary heater connection

NOTE The motor for TOP FLAP function is present only in manual version, since in automatic version this function

is performed through a bowden cable connected to air mixing motor (MIX).

-

Maximum heating = TOP FLAP closed

-

Maximum cooling = TOP FLAP open

INTERNAL FAN SPEED

This knob is composed of a multiple switch that controls three adjusting resistances for different motor speeds.

AIR FLOWS DISTRIBUTIONS

This control through bowden cables allows distributing the air flows in the desired cabin areas.

RECIRCULATION FUNCTION SWITCH

This button allows, through a specific motor, closing the external door with a percentage of 95% of internal air and 5%
of external air.
The motor has no position sensors since it works only under the two all-closed or all-opened conditions.
On the button there is a yellow-coloured led that signals its connection.
There is no time limit for this function.

III.62

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

This button allows connecting the air conditioner compressor.
The cluth closure is constrained by safety system pressure switches and by fixed-calibration evaporator thermostat
Such thermostat, of the mechanical type, adjusts the temperature inside the evaporator in order to disconnect the com-
pressor clutch upon reacihing ~ 2 _C and reconnect it at ~ 5.5 _C
The compressor operation is constrained by the manual connection of at least one fan speed.
A yellow-amber-coloured led is present on the button and signals the compressor connection.

42045. External temperature sensor - 82000. Windscreen defroster assembly - 84009. Internal temperature sensor - 42608.

Cooling fluid safety pressure switches - 25332. Compressor connection remote control switch - 84019. Compressor

60%

18

22

2,5

25

ELECTRONIC SYSTEMS

III.63

S

TRALIS

AT/AD

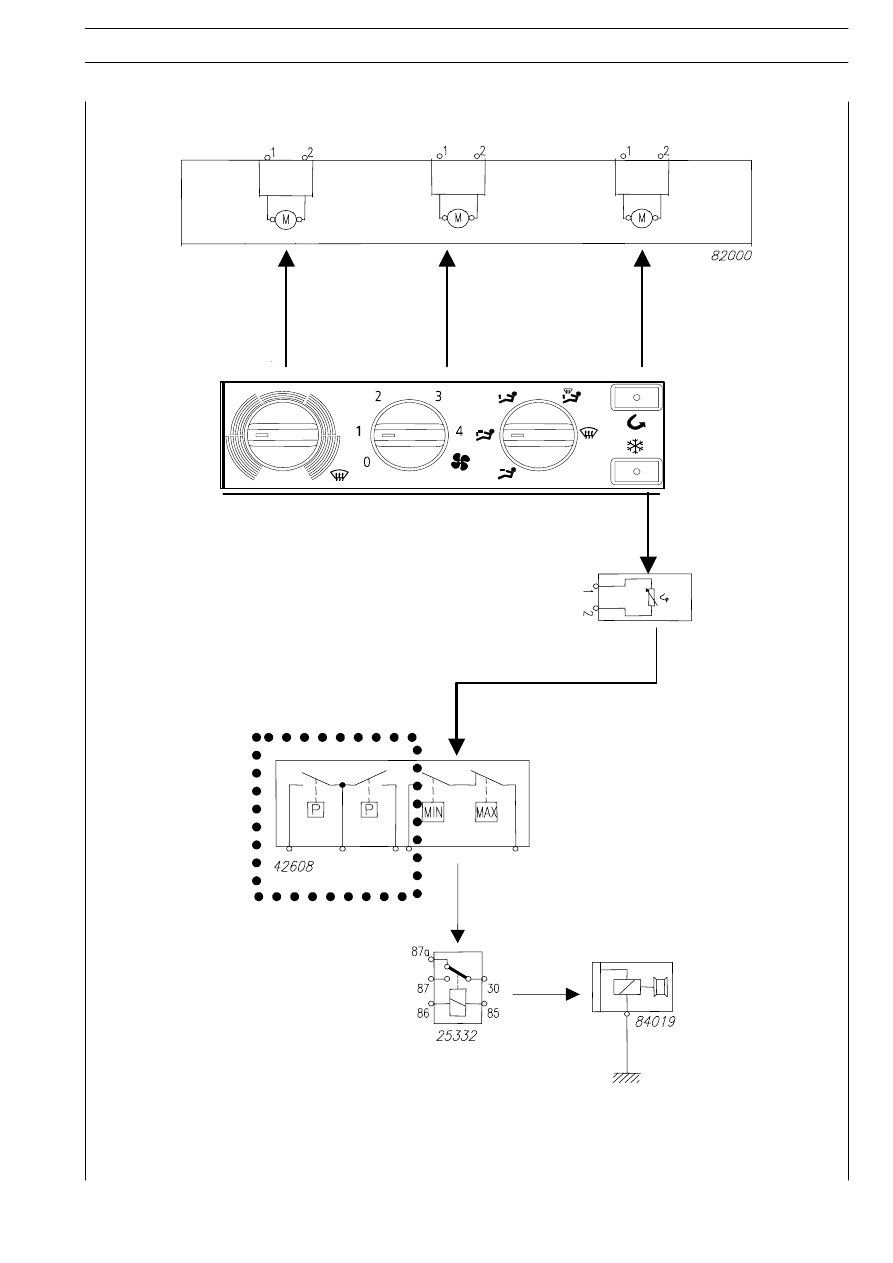

Block diagram
