Iveco Stralis AT/AD. Manual - part 316

77561

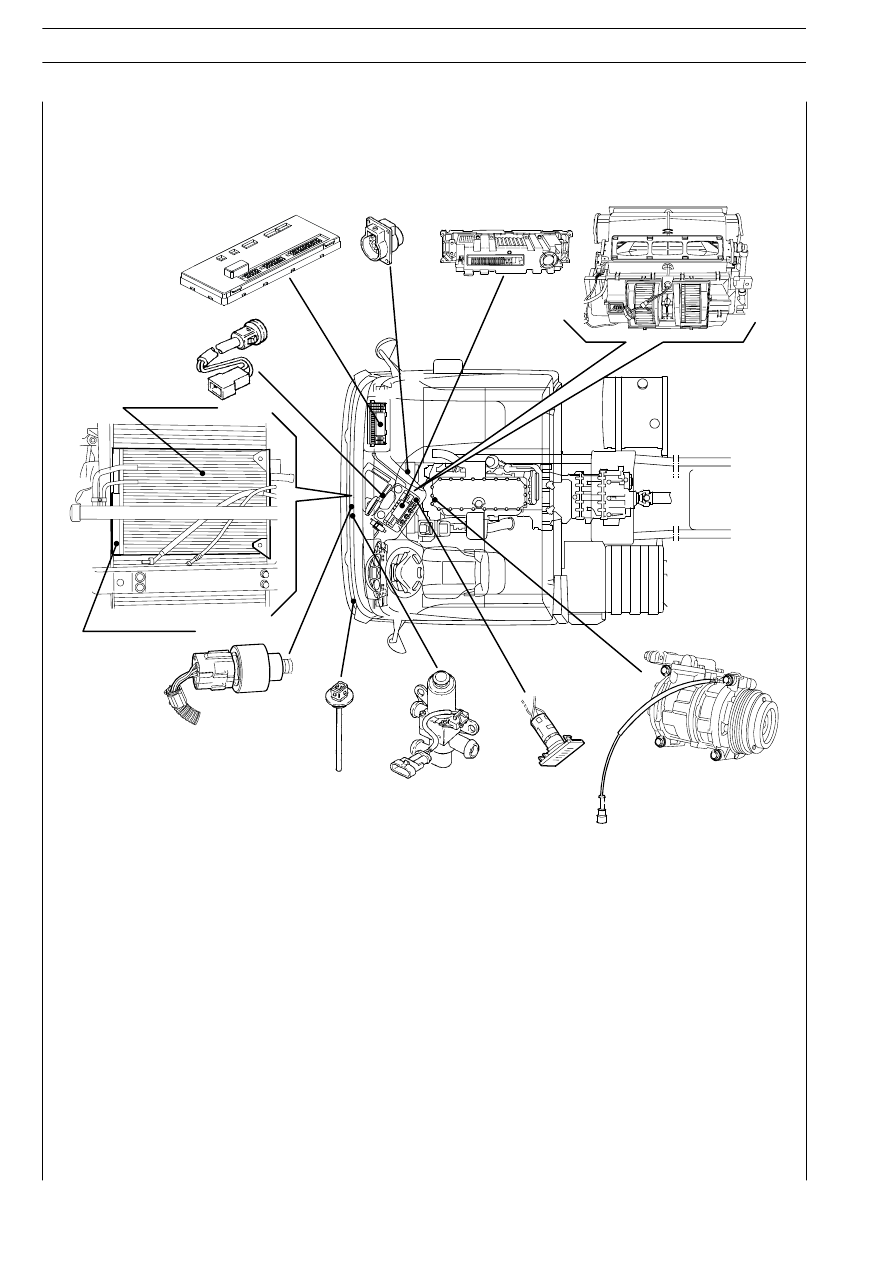

42045. External temperature transmitter - 82000. Windshield defroster unit - 82010. Conditioner electronic control centre -

86030. Sun ray detection sensor - 84009. Internal temperature detection sensor - 42608. Coolant pressure warning pressure

switches - 25332. Compressor on remote control switch - 78227. Radiator coolant recirculation electro valve - 84019.

Compressor - 86116. Body Computer - 72021. 30-pole connector for diagnosis

Condenser

Drier filter

86116

82000

82010

72021

86030

42608

42045

78227

84009

84019

III.48

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

77562

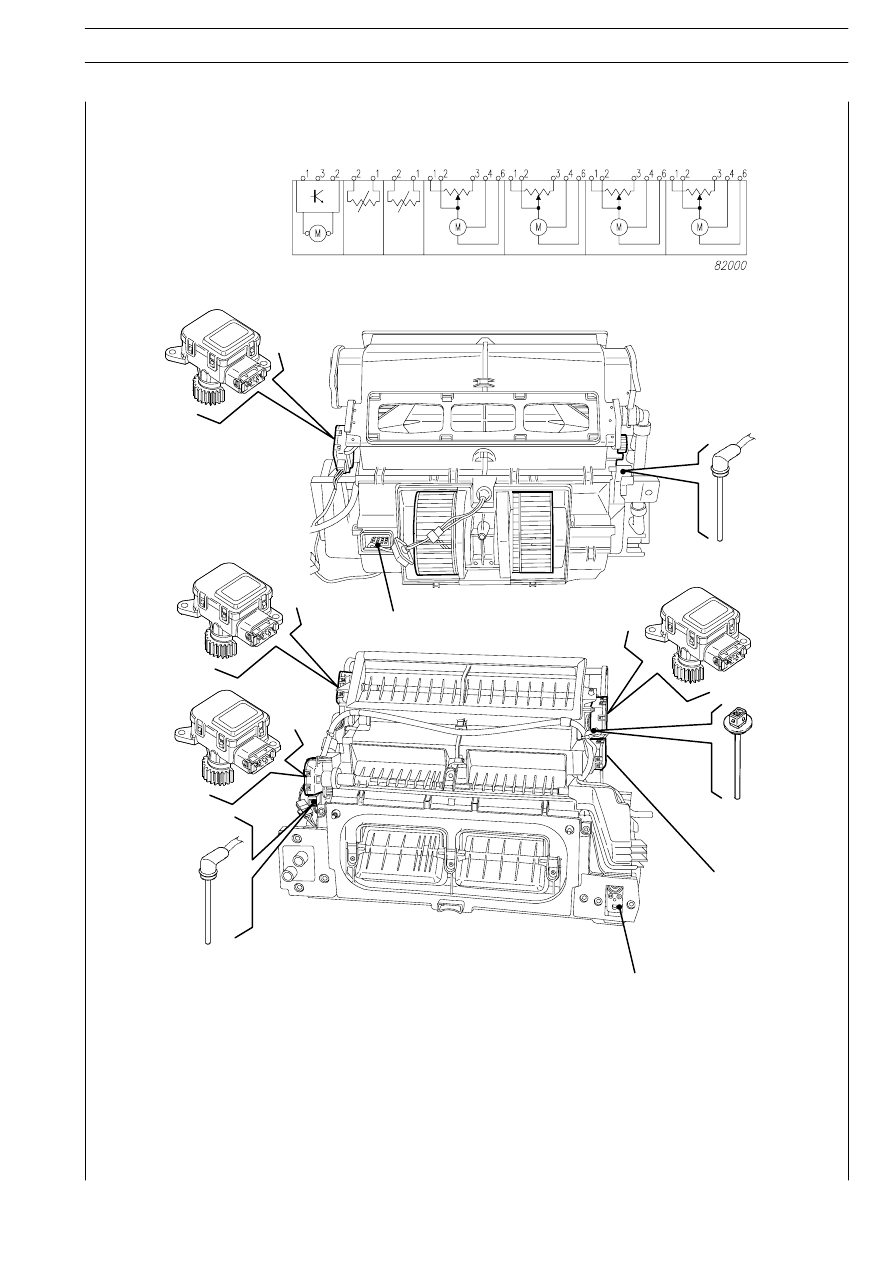

A. Floor reduction gear - B. Windshield defrost reduction gear motor - C. Recirculation reduction gear motor - D. Mixing

reduction gear motor - E. Blown temperature sensor - F. Evaporator temperature sensor - G. Blower control module - H.

Expansion valve

A

B

C

D

E

F

G

E

E

G

F

C

A

B

D

A

H

ELECTRONIC SYSTEMS

III.49

S

TRALIS

AT/AD

Windscreen electric defroster assembly components location

77566

77567

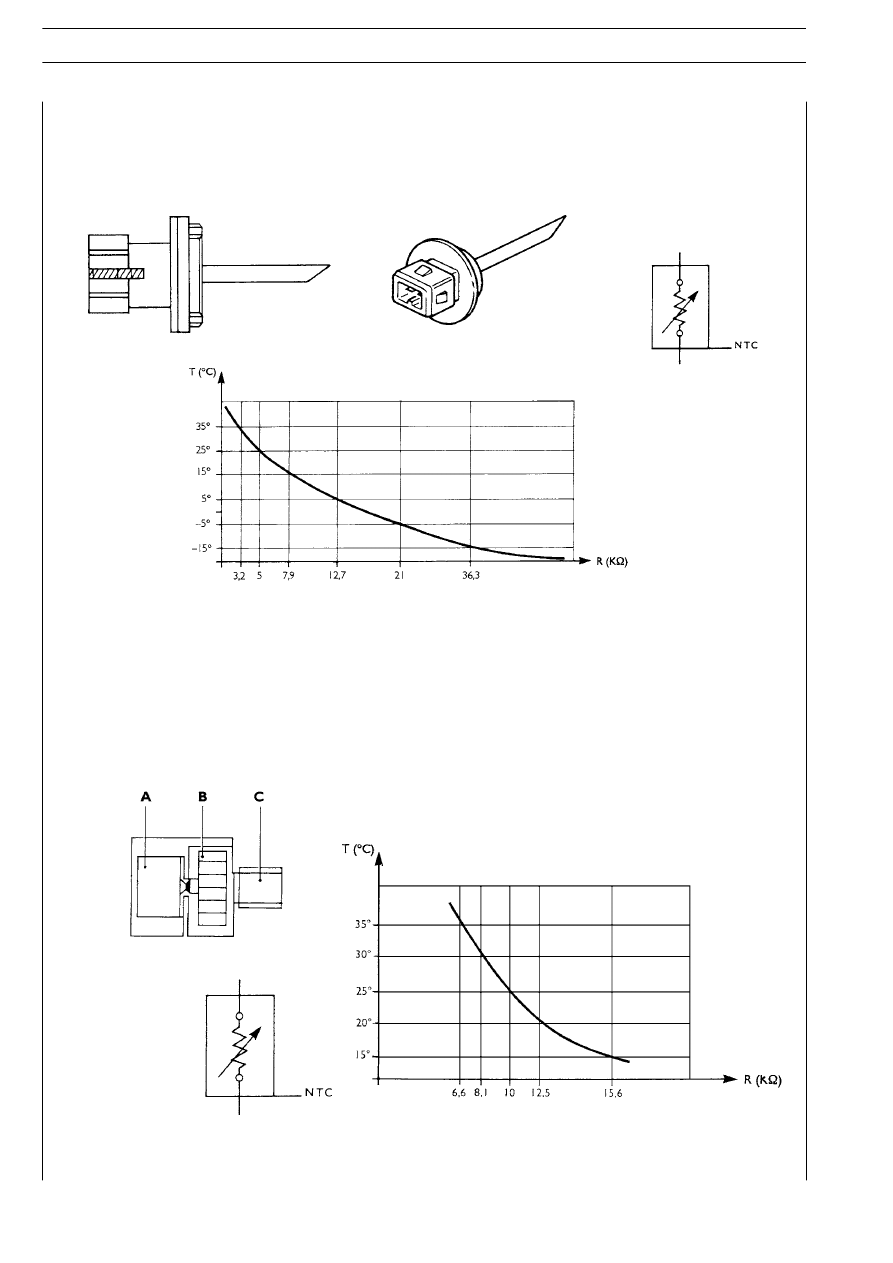

Located on the driver side vehicle front so it is invested by external temperature, as close as possible to reality. Its
resistance at 25

°C = ~ 10 Kohm

Main interior temperature sensor

Located on the right inside the control module and ventilated by a motor enabling air circulation and preventing erron-
eous temperature readings between values measured and the cab. Its resistance at 25

°C = ~ 10 Kohm

A) Motor

B)

Fan

C) Sensor

III.50

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

77559

77574

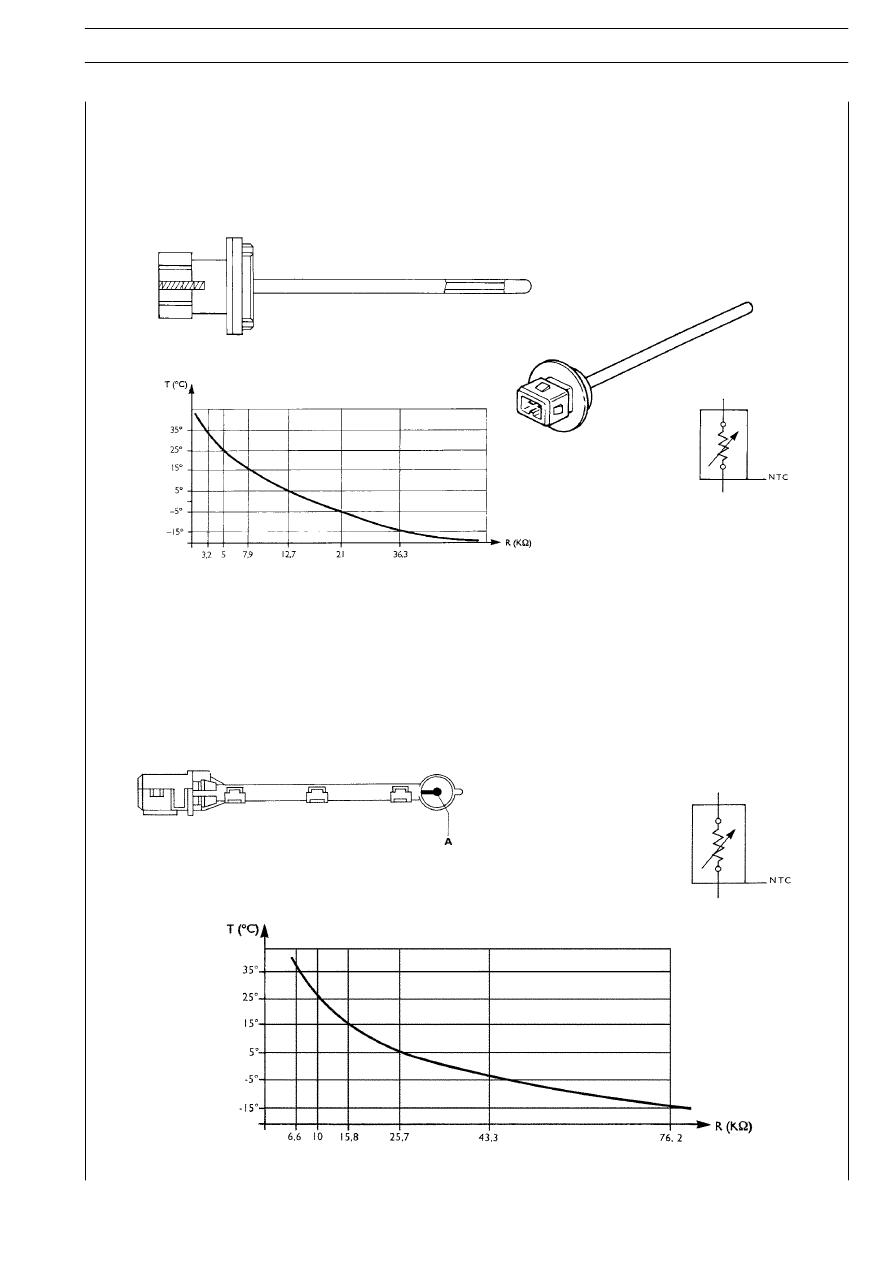

The sensor placed inside the evaporator generates compressor connection and disconnection.

Disconnection to avoid dispenser freezing occurs at a temperature < 2

°C, while connection at a temperature >

5,5

°C. Its resistance at 25 °C = ~ 3,28 Kohm

Blown air temperature sensor

Located downstream the heat exchanger, it gives the temperature of air inlet into the cab and enables the centre
to adjust more properly. Its resistance at 25

°C = ~ 10 Kohm

A) Sensor

ELECTRONIC SYSTEMS

III.51

S

TRALIS

AT/AD

Evaporator temperature sensor
