III.44

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

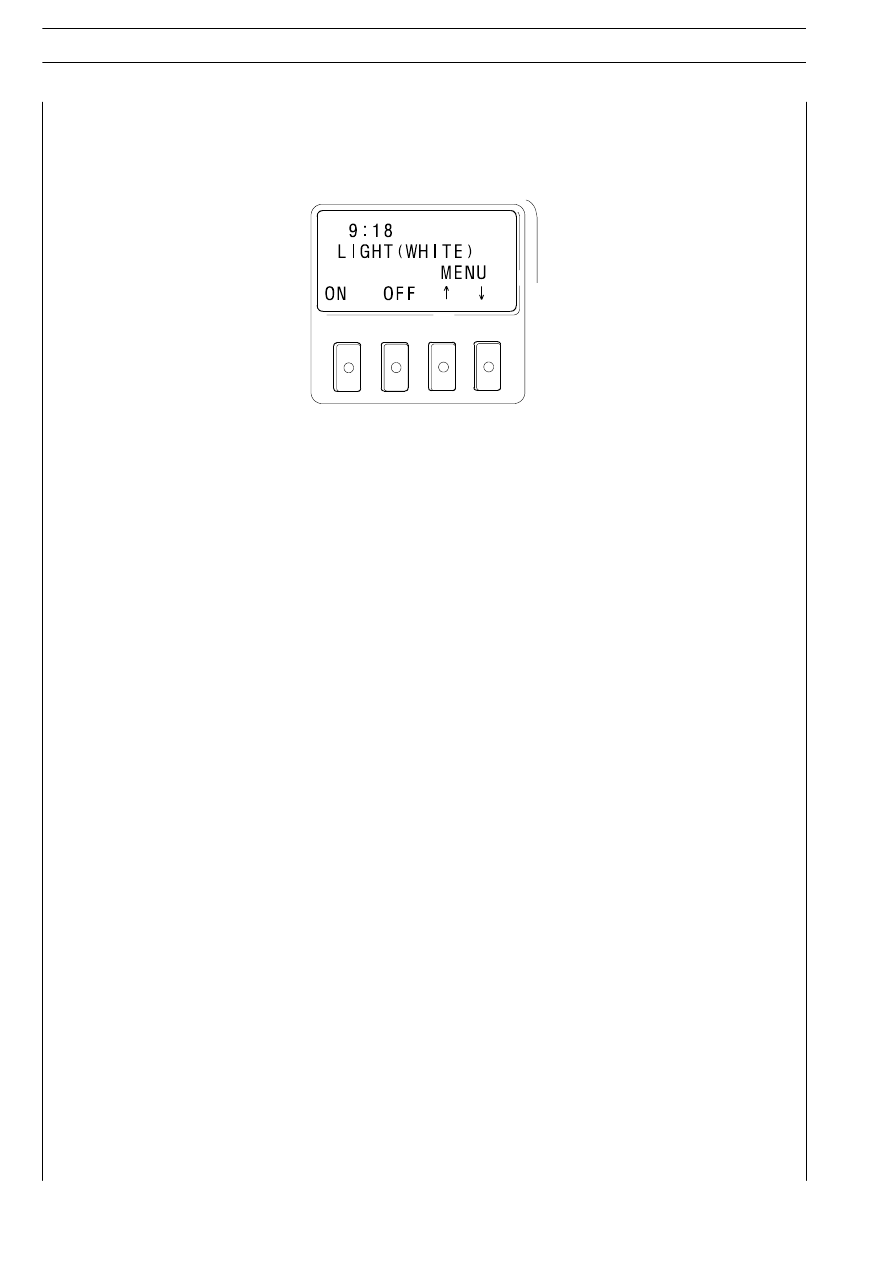

The B.C. is located above the bed against the cab wall.

The B.C. identifies its presence but CANNOT be diagnosed.

Its functions are as follows
(variable configuration according to vehicle accessories):

- Indication of hours and minutes

- Internal cab light on/off (white/night lights selection)

- Doors open/closed

- Electrical windows open/closed

- Electrical cavity open/closed

- Sunshields up/down

- Radio CD on/off

- Radio volume adjustment

- Radio tuning

- Alarm clock function

- Supplementary heater on/off

- Temperature adjustment (only with connected supplementary heater). (Automatic)

- Heater ignition length adjustment (max. 9 hours)

NOTE

Press the switch on the instrument panel before adjusting heater temperature.

79495

1

2

3

4

5

ELECTRONIC SYSTEMS

III.45

S

TRALIS

AT/AD

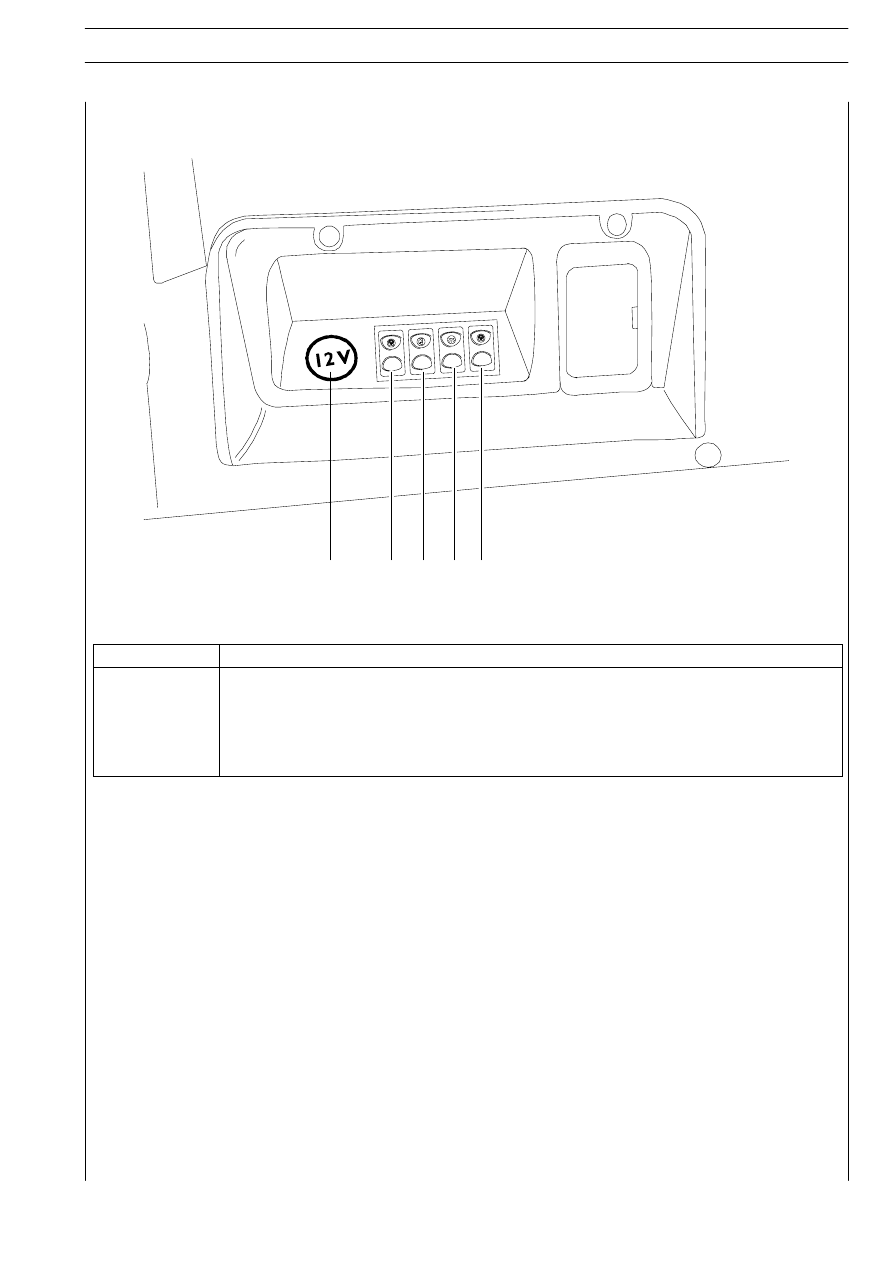

CONTROL PANEL ON REAR WALL
(ALTERNATIVE TO BED MODULE)

Ref.

Description

1

12V current outlet

2

Left window regulator

3

Electric trapdoor

4

Central roof lamp cabin lights

5

Right window regulator

BED MODULE unit or CONTROL PANEL on rear wall can be present only on AT model (long cabin).

1

2

3

4

5

6

73668 B

III.46

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

In automatic version the system is managed by an electronic unit placed in the lower part of central dashboard and
integrates control knobs.

The electronic unit is connected to vehicle CAN BCB line and is equipped with a very advanced diagnostic system.

The main objective of the unit is adjusting internal cabin temperature (set by the driver) depending on external tempera-
ture measured by a suitable sensor.
The system provides for the chance of a completely automatic management, but anyway for the user it is always pos-
sible, if he so wishes, to modify the main system operating parameters.

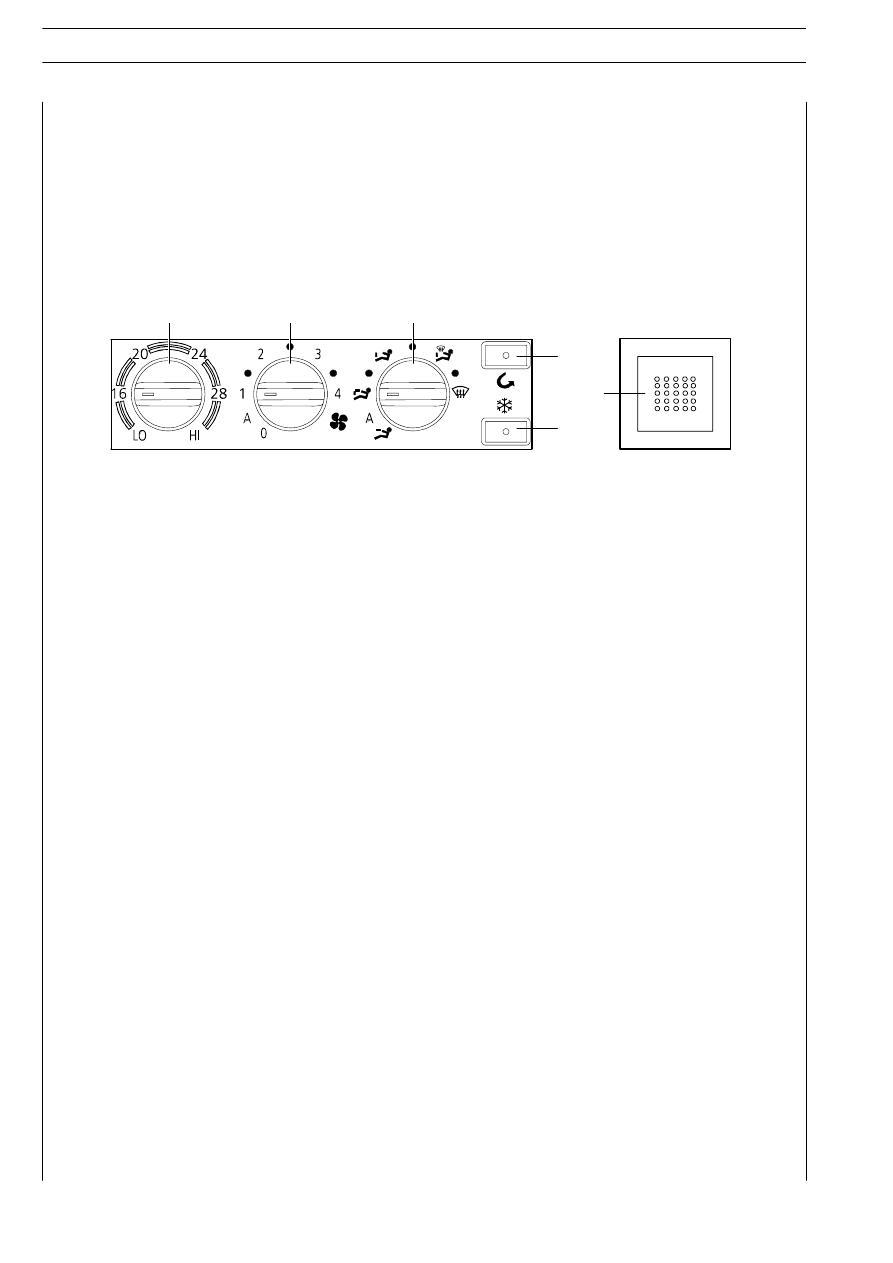

1.

Required temperature adjusting knob

2.

Fan speed adjusting knob

3.

Air flow distribution knob

4.

Recirculation function button with embedded led

5.

Compressor control button with embedded led

6.

Internal temperature sensor

After having set the desired internal temperature, by placing the other two knobs next to letter A, the unit is able to
automatically check the following functions:

-

Air temperature to unions.

-

Fan speed

-

Air flows distribution

-

Supplementary heater connection if external temperature is < 5 ˚C.

In this position the unit does NOT automatically activate either compressor or recirculation function: connection of
both of them is manually managed by the driver.

”RECIRCULATION” FUNCTION
Connection of this function is completely manual and is obtained through a suitable button that allows closing the exter-
nal air intake by placing the baffle at 95% of internal air and 5% of external air.
The unit automatically deactivates this function after about 20 minutes if the compressor is disconnected and after
30 minutes is the compressor is connected.

”COMPRESSOR CONTROL” FUNCTION
Connection of this function is completely manual and is obtained through a suitable button that allows connecting the
compressor clutch after a quality check of fluid in the system through safety pressure switches and evaporator tempera-
ture by means of the suitable sensor.
The unit does NOT automatically connect the compressor.

”SUPPLEMENTARY HEATER CONTROL” FUNCTION
With moving engine the unit automatically connects the supplementary AIR and/or WATER heater only if the external
temperature is < 5 _C.
With off engine the heater connection depends on driver’s setting.

In both cases, the supplementary heater connection is signalled to the driver on Cluster display.

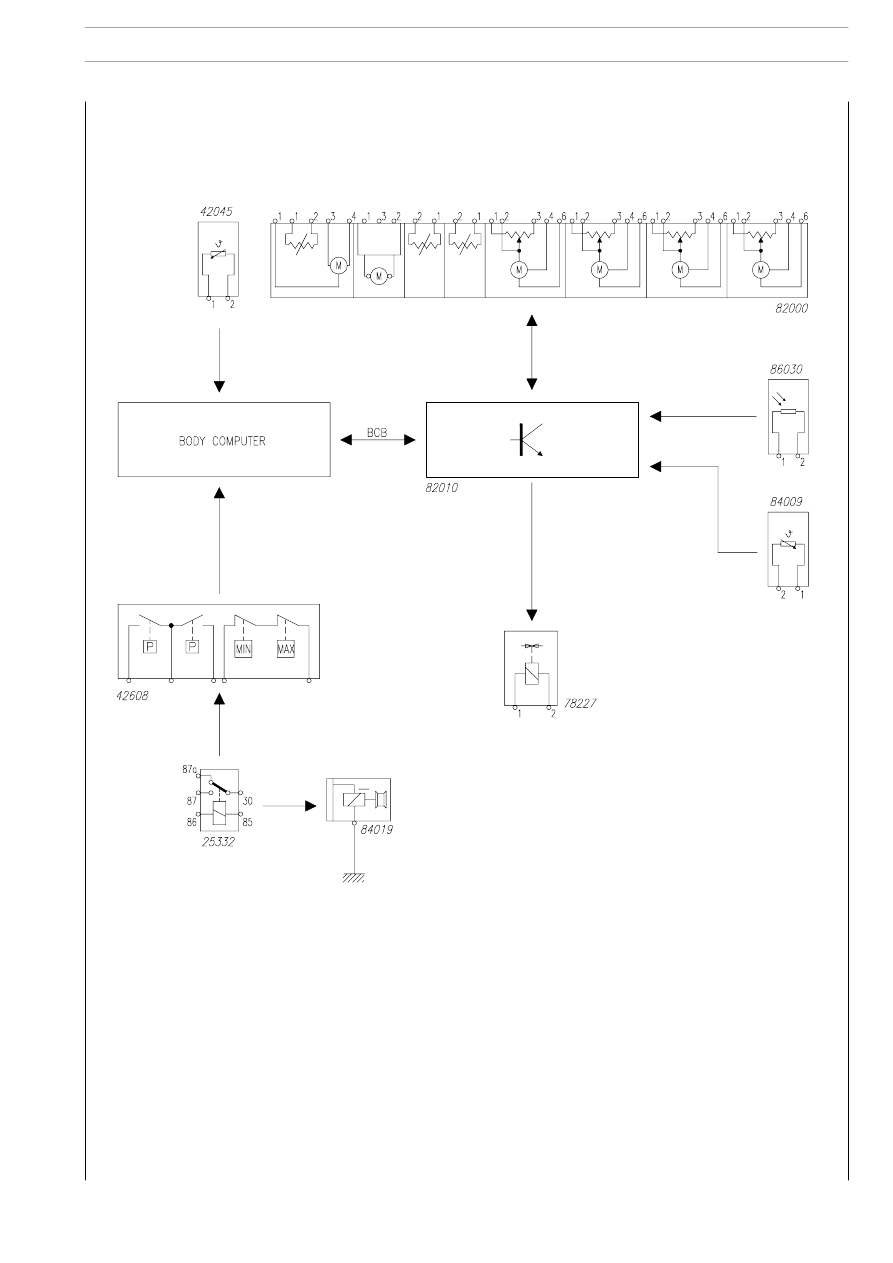

73700

42045. Water temperature transmitter - 82000. Windscreen electric defroster assembly - 82010. Air conditioner control

electronic unit - 86030. Sun radiation measuring sensor - 84009. Vented internal temperature measuring sensor - 42608.

Cooling liquid pressure signaling pressure switches - 25332. Compressor connection remote control switch - 78227. 3-way

solenoid valve for radiator water recirculation - 84019. Compressor

Components 82010 - 82000 are placed in the same control assembly.

ELECTRONIC SYSTEMS

III.47

S

TRALIS

AT/AD

AUTOMATIC AIR CONDITIONER
Automatic air conditioner block diagram
