Iveco Stralis AT/AD. Manual - part 314

74000

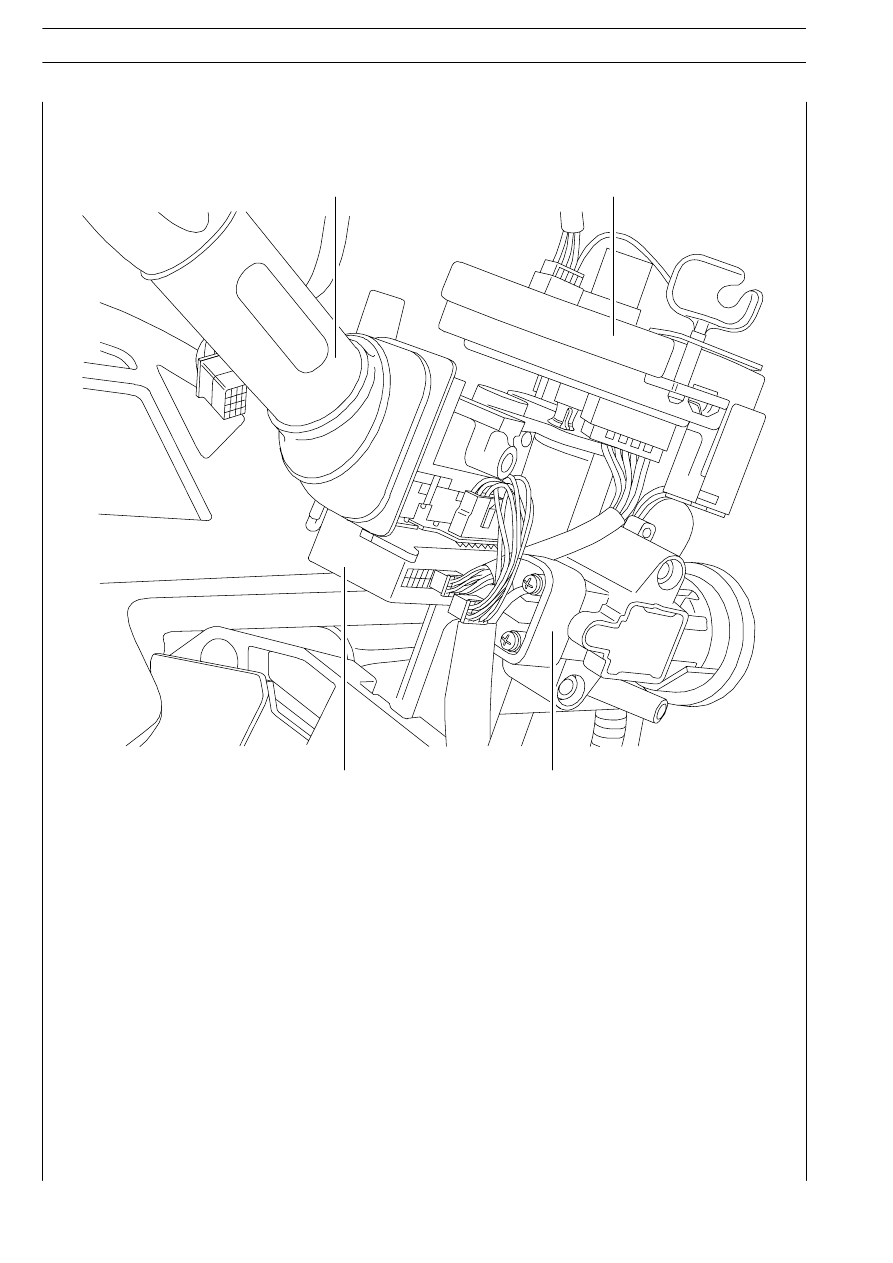

A. S.W.I center. - B. Steervator - C. Spiraled contact - D. Start block

B

C

D

A

III.40

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

NOTE. Follow the procedures described in the following pages in case of spiraled contact disassembly.

72850

1

2

3

4

5

ELECTRONIC SYSTEMS

III.41

S

TRALIS

AT/AD

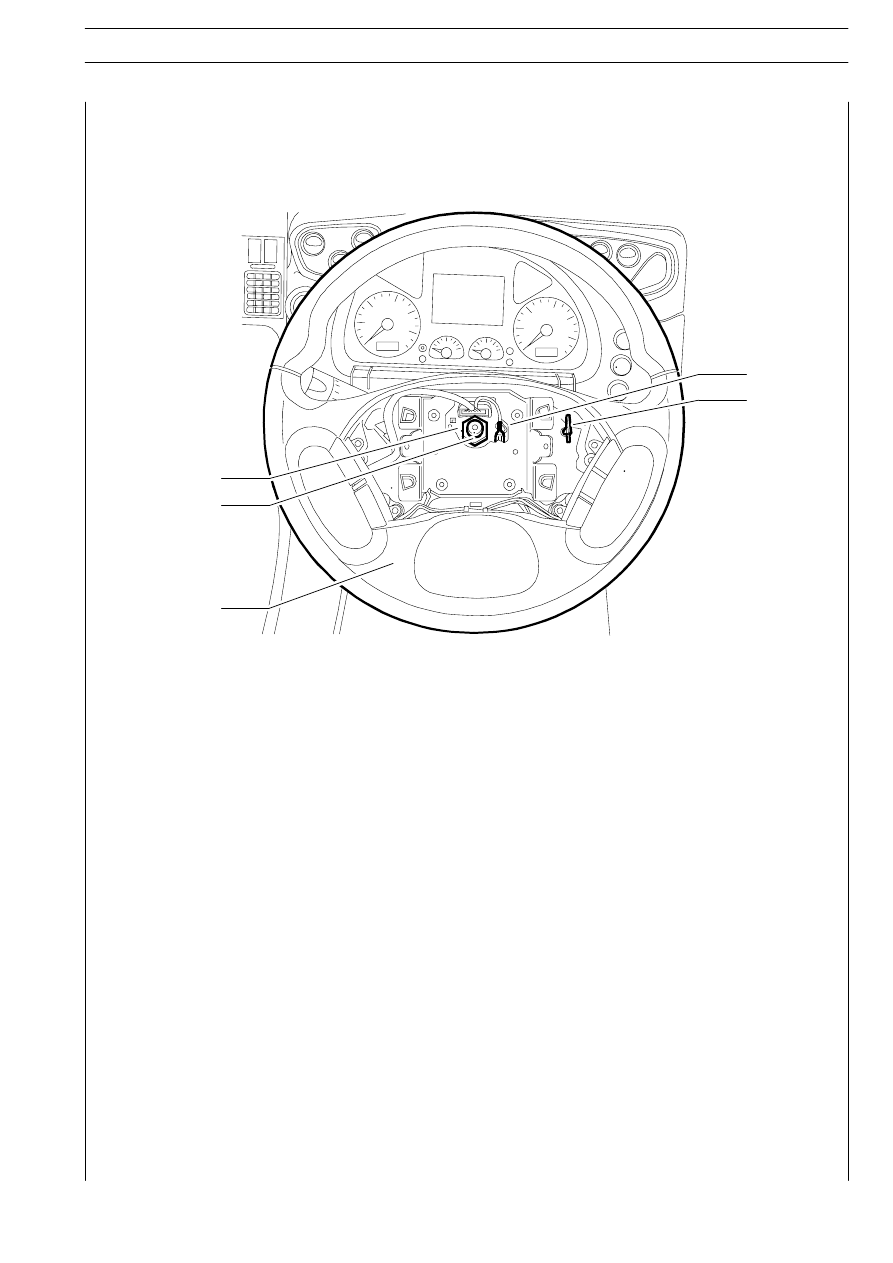

Carefully follow the procedures described hereunder to replace the spiraled contact, to avoid damaging the spiraled
cable contained in its box when disassembling and aligning the steering wheel incorrectly.

Disconnect mass cable connection (4).

Remove nut (1) and mark steering wheel assembly position on shaft (2) and remove the steering wheel.

74000

7

6

8

9

10

11

12

13

14

III.42

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

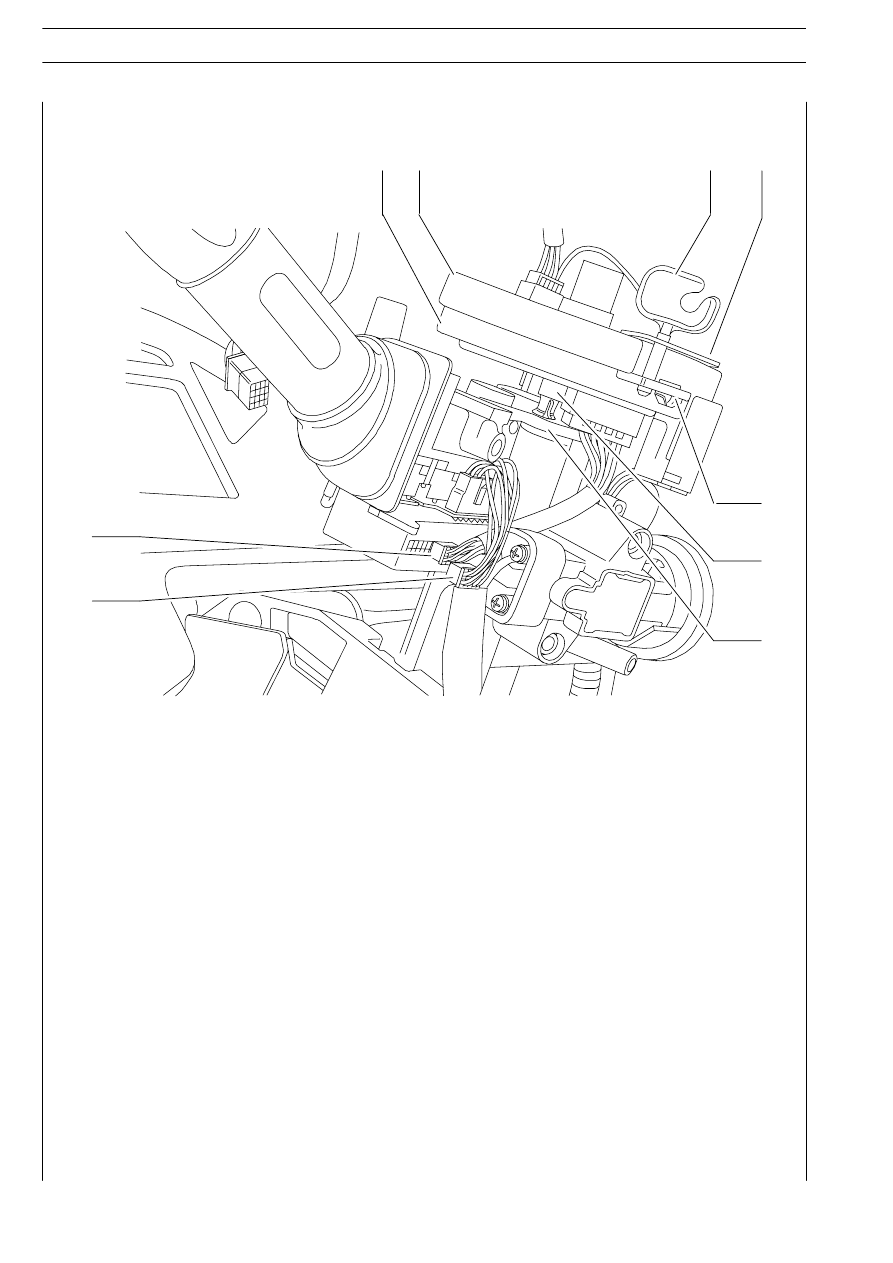

Secure contact rotor (9) to its container by inserting key (10) into slots (11 and 12), to prevent rotor (9) and stator
(8) from rotating during disassembly.

Keep this situation until assembly. In the lack of a key, use an adequate size nut and bolt.

Carefully raise the contact so elastic retainer pins (13) are removed from support (14). Store it carefully.

72857

15

ELECTRONIC SYSTEMS

III.43

S

TRALIS

AT/AD

Invert the sequence of operations described above for reassembly.

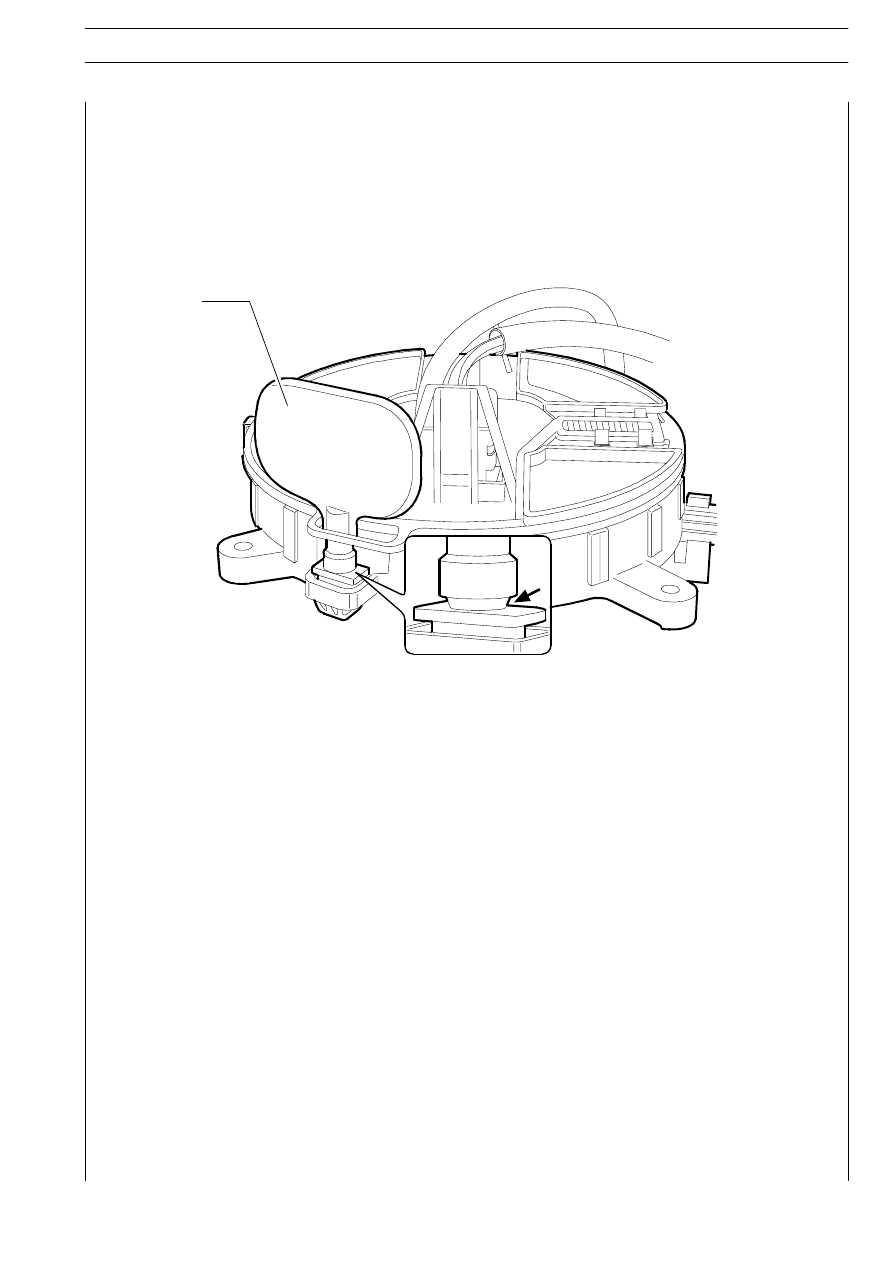

The spiraled contact is supplied spare with its stop key (15) assembled as shown in the figure. After assembly on the
steering wheel control support, rotate the key to cause breakage at the point indicated by the arrow and return it to
steering wheel seat (5).
