CONNECTOR J1

Pin

Cable

Function

1

-

Free

2

-

Free

3

-

Free

4

9965

Centralized lock motor control (CDL)

5

9964

Centralized lock motor control (CDL)

6

8863

Window lifter motor control

7

8865

Window lifter motor control

8

0000

Mass — Bridge with (J2-10) for module recognition

9

0064

Centralized door lock

10

0065

Centralized door lock

11

0000

Negative for centralized door lock release push button

12

0000

Negative for main rearview mirror heating

13

0000

Negative for wide angle rearview mirror heating

14

0000

Negative for approach rearview mirror heating

15

2990

K line for diagnosis

16

7990

Center power positive

CONNECTOR J2

Pin

Cable

Function

1

Ws/Bi

CAN H line (BCB)

2

8838

Approach rearview mirror control (vertical)

3

8839

Approach rearview mirror control (horizontal)

4

8851

Wide angle rearview mirror control (return)

5

8852

Wide angle rearview mirror control (vertical)

6

8857

Main rearview mirror control (return)

7

Gv/Ve

CAN L line (BCB)

8

8853

Wide angle rearview mirror control (horizontal)

9

8836

Approach rearview mirror control (return)

10

0000

Mass — Bridge with (J1-8) for passenger side ECU recognition

11

8859

Main rearview mirror control (horizontal)

12

8858

Main rearview mirror control (vertical)

CONNECTOR J3

Pin

Cable

Function

1

0962

Negative from passenger side glass lifter push button

2

÷ 9

-

Free

10

4442

Positive for passenger side glass lifter push button light

11

0961

Negative from passenger side glass lower push button

12

0960

Negative for passenger side glass control push button + lighting

13

÷ 20

-

Free

ELECTRONIC SYSTEMS

III.33

S

TRALIS

AT/AD

D.D.M.

CONNECTOR J1

Pin

Cable

Function

1

-

Free

2

-

Free

3

8830

Free

4

9965

Centralized door lock motor control

5

9964

Centralized door lock motor control

6

8863

Window lifter motor control

7

8865

Window lifter motor control

8

0000

Mass

9

0064

Centralized door lock

10

0065

Centralized door lock

11

0000

Negative for Centralized door lock

12

0000

Negative for main rearview mirror heating

13

-

Free

14

0000

Free

15

2991

K line for diagnosis

16

7991

Positive for center power

CONNETOR J2

Pin

Cable

Function

1

Ws/Bi

CAN H line (BCB)

2

-

Free

3

-

Free

4

-

Free

5

-

Free

6

8806

Main rearview mirror control (return)

7

Gv/Ve

CAN L line (BCB)

8

-

Free

9

-

Free

10

-

Free

11

8809

Main rearview mirror control (horizontal)

12

8808

Main rearview mirror control (vertical)

CONNECTOR J3

Pin

Cable

Function

1

0962

Negative from passenger side window lifter push button

2

0966

Negative from passenger side window lower push button

3

0967

Negative from operator side window lifter push button

4

-

Free

5

-

Free

6

0953

Negative from right rearview mirror control push button (movement to the right)

7

0954

Negative from left rearview mirror control push button (movement to the left)

8

0951

Negative from right rearview mirror control push button (movement downwards)

9

0952

Negative from left rearview mirror control push button (movement upwards)

10

4442

Positive for passenger/operator side window push button lighting

11

0961

Negative from passenger side window lower push button

12

0960

Negative for passenger side window control push button + lighting

13

0951

Negative for operator side window control push button + lighting

14

-

Free

15

0950

Negative for rearview mirror control joystick push buttons

16

0600

Negative for rearview mirror control joystick push button lighting

17

-

Free

18

-

Free

19

4442

Positive for rearview mirror control joystick push button lighting

20

-

Free

A

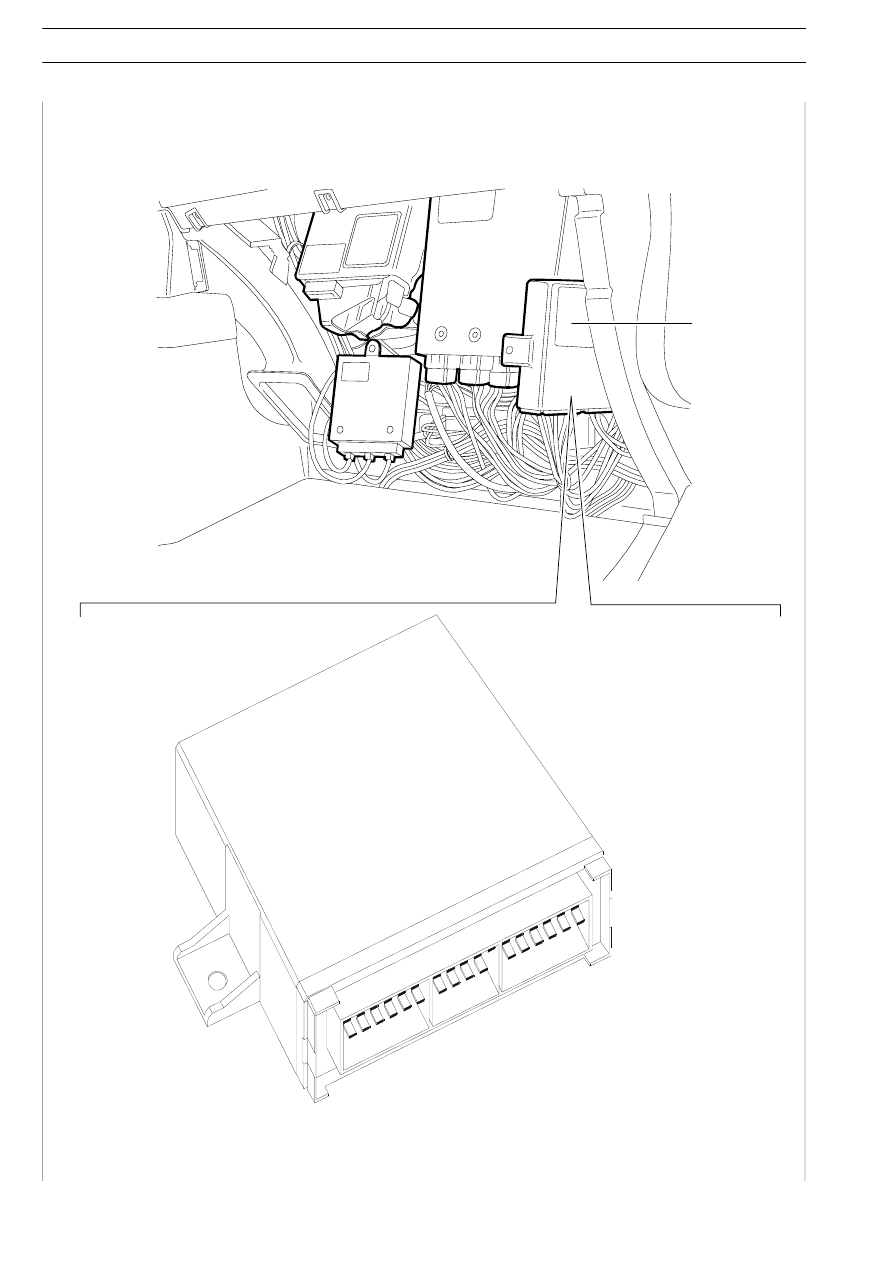

A. Location on the vehicle

73667

50239

III.34

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

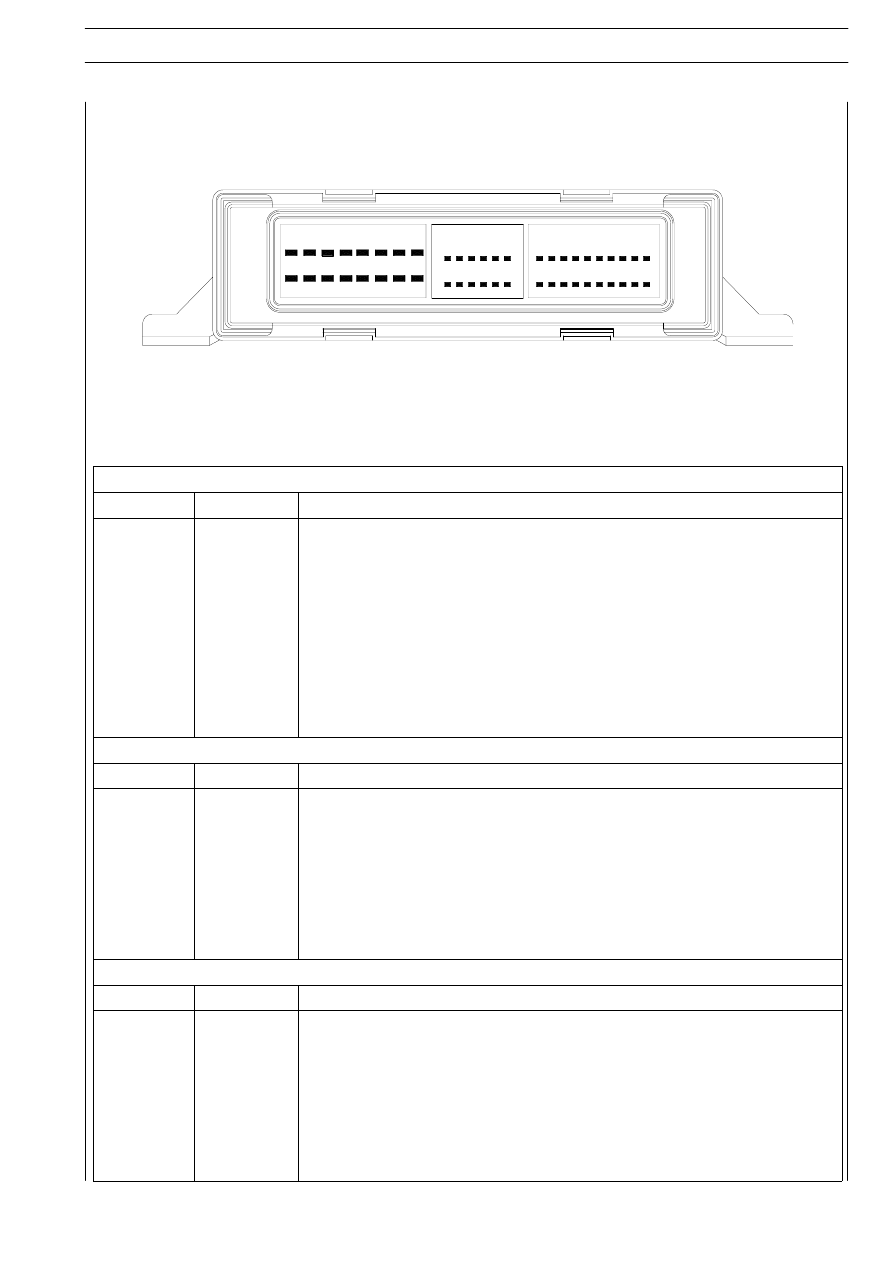

J1

J2

J3

49723

8

16

9

1

6

1

12

7

10

1

20

11

ELECTRONIC SYSTEMS

III.35

S

TRALIS

AT/AD

Connectors

CONNECTOR J1

Pin

Cable

Function

1 - 2 - 3

-

Free

4

-

Free

5

-

Free

6

8886

Wiper pump

7

8821

Light wiper pump

8

0000

Mass

9

÷ 14

-

Free

15

2993

K line

16

7993

Power

CONNECTOR J2

Pin

Cable

Function

1

-

CAN H line (BCB)

2

÷ 4

-

Free

5

6656

ST 14 - 5

6

1165

ST 14 - 3

7

-

CAN L line (BCB)

8

÷ 11

-

Free

12

5515

ST 14 - 4

CONNECTOR J3

Pin

Cable

Function

1

÷ 2

-

Free

3

5521

Wiper fluid level sensor

4

÷ 5

-

Free

6

-

Free

7

-

Free

8

-

Free

9

÷ 20

-

Free
