Located on the right frame beam in the vehicle front under the cab. Proceed as follows to remove the electronic
center:

— overturn the cabin

— loosen the three center (A) / cover support screws;

— disconnect the two connectors without removing cables from the connector seat.

73656

A

A

A

49843

III.24

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

24
16

32

17

8

1

6

8

1

3

ELECTRONIC SYSTEMS

III.25

S

TRALIS

AT/AD

Connector “J1”

Ref.

Description

Component

code

Cable color

code

1

Positive for right dipped light

30001

2223

2

Positive for right dipped light

30001

2221

3

Positive for headlight washer pump

66005

8821

A 4

Free

-

-

5

Positive for left flood

30001

2219

6

Positive for supplementary flood lights

30010

2229

7

Positive for front fog lights

30011

2228

8

Positive for left dipped light

30001

2231

1

Free

-

-

2

Positive for light setting actuator

30100

9937

3

Free

-

-

4

Free

-

-

5

Free

-

-

6

Free

-

-

7

Positive for right side and front direction lights

32002-33001

1123

8

Positive for windscreen washer electric pump

64000

8886

9

Free

-

-

10

Free

-

-

11

Free

-

-

12

Free

-

-

13

Free

-

-

14

Free

-

-

15

Signal for light setting actuator

30100

9936

B 16

Positive for right front position light

30001

3330

17

Free

-

-

18

Negative for light connector actuator

30100

9935

19

Free

-

-

20

Free

-

-

21

Free

-

-

22

Free

-

-

23

Free

-

-

24

Positive for left side and front direction lights

32002- 33001

1129

25

Free

-

-

26

Free

-

-

27

Free

-

-

28

Free

-

-

29

Free

-

-

30

Free

-

-

31

-

-

-

32

Positive for left front position lights

30001

3339

24
16

32

17

8

1

6

8

1

3

III.26

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

Ref.

Description

Component

code

Cable color code

1

Positive from fuse for left light power

70000

7904

2

Positive from fuse for left light power

70000

7904

3

Positive from fuse for right light power

70000

7903

A 4

Positive from fuse for left light power

70000

7904

5

Positive from fuse for right light power

70000

7903

6

Positive for engine fan electromagnet 2

nd

gear

47043

5166

7

Frame mass

-

0000

8

Positive from fuse for right light power

70000

7903

1

CAN - H line

(BCB)

-

Ws/Bi

2

CAN - L line

(BCB)

-

Gn/Ve

3

CAN - H line

(BCB)

-

Ws/Bi

4

CAN - L line

(BCB)

-

Gn/Ve

5

Free

-

-

6

K line (diagnosis connector)

72021

2998

7

Negative from switch to key

52502

0987

8

Positive for engine oil level sensor

44043

5506

9

Negative (return) from engine oil pressure sensor

42030

0050

10

Free

-

-

11

Negative from clogged fuel filter warning switch

42700

5531

12

-

44037

-

13

Free

-

-

14

Free

-

-

15

Negative (return) from engine oil temperature sensor

47032

5504

B 16

Positive for engine oil pressure sensor

42030

5508

17

Positive for power (equippers)+15

-

8871

18

Negative from front pad wear warning sensors

86002

6664

19

Negative from engine stop switch (from engine bay)

53007

0151

20

Negative from clogged fuel filter switch

42551

6618

21

Signal from engine oil pressure sensor

42030

5507

22

Free

-

-

23

Negative from hydraulic fluid low level indicator

44037

5525

24

Signal from the alternator

03000

7009

25

Positive for engine fan electro valve

78016

9166

26

Positive for horn

22000

1116

27

Free

-

-

28

Free

-

-

29

-

53504

-

30

Negative from starter switch from engine bay

53006

8892

31

Negative from engine oil temperature sensor

47032

5504

32

Positive from engine oil pressure sensor

44043

5505

A

A. R.F.C. electronic center

ELECTRONIC SYSTEMS

III.27

S

TRALIS

AT/AD

R.F.C.

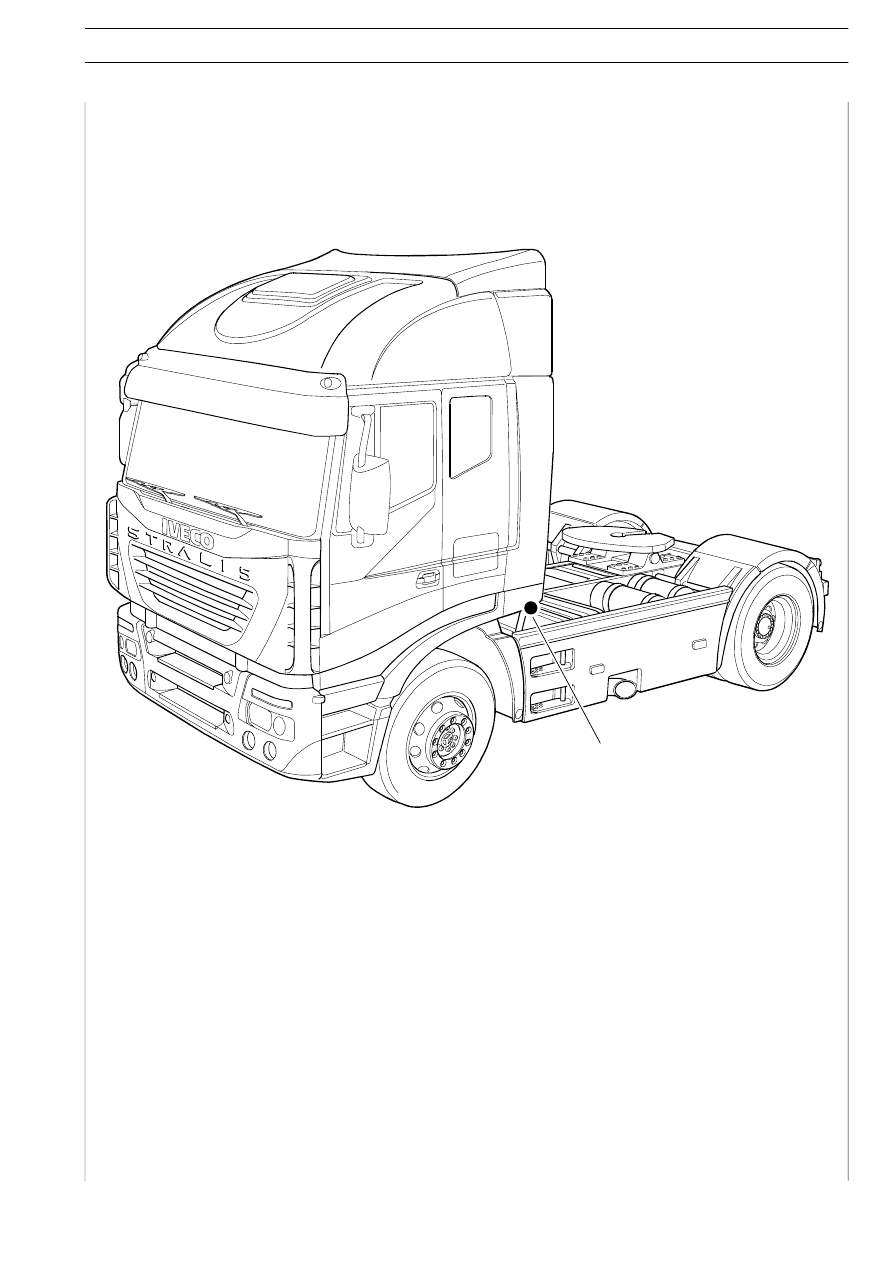

Located in the vehicle center on the right side. Follow the F.F.C. center instructions for removal.
