Iveco Stralis AT/AD. Manual - part 309

49372

9

16

11

20

1

8

1

10

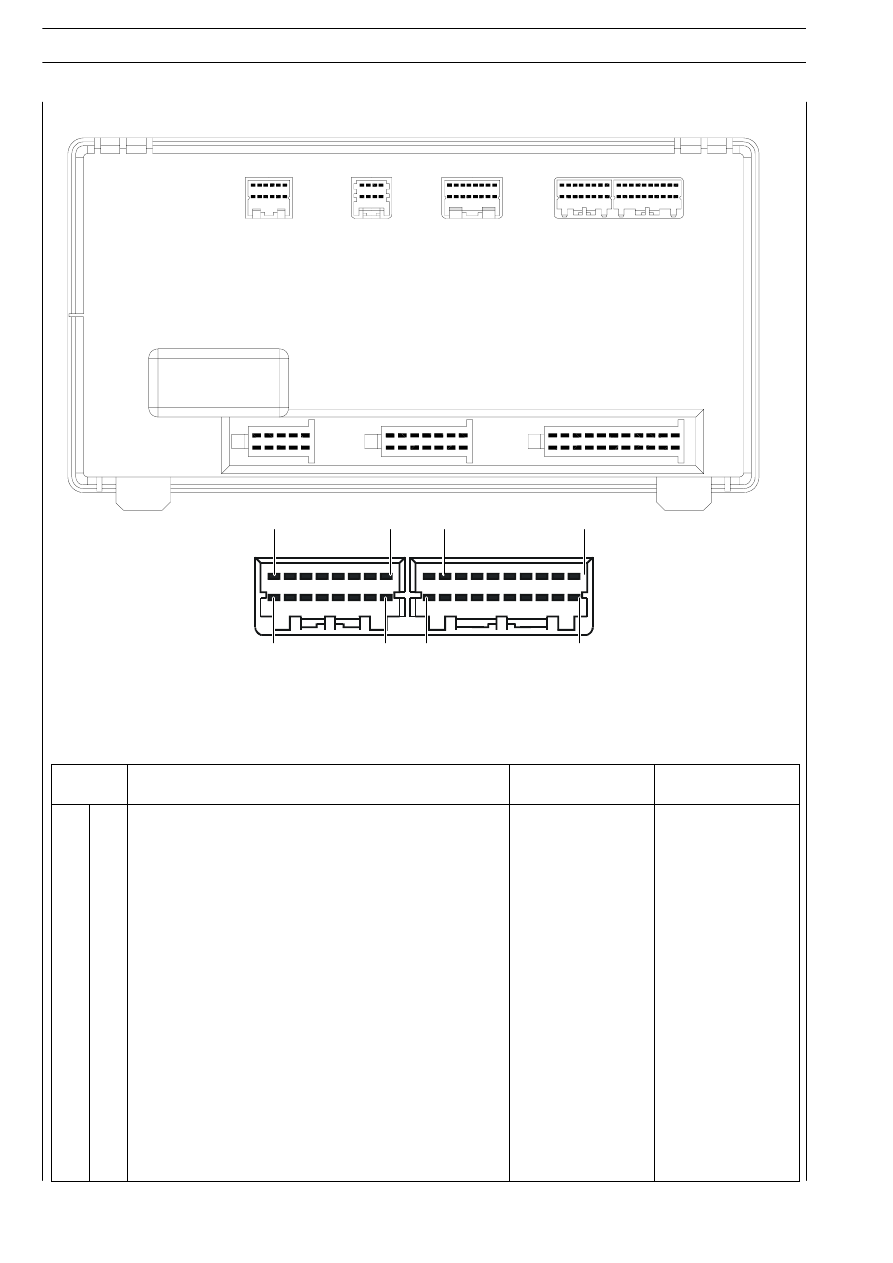

III.20

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

Ref.

Description

Component

code

Cable color code

1

Negative from sliding roof closing switch

53306

0971

2

Negative from coolant pressure warning switch

42608

0582

3

Free

-

-

4

Predisposition for signal from P.T.O.1 switch

ST14 - 19

0131

5

Predisposition for signal from P.T.O.2 switch

ST14 - 20

0132

6

Negative from Economy Power mode switch

52077

0166

7

Free

-

-

8

Negative from electrical or compressed air warning switch

52200

1119

9

Predisposition for signal from engine stop switch

ST14-2

0151

A

10

Free

-

-

A

11

Free

-

-

12

Free

-

-

13

Signal from light setting control switch

52312

9936

14

Free

-

-

15

Low windscreen washer liquid level signal

-

5521

16

Free

-

-

17

Free

-

-

18

Free

-

-

19

Free

-

-

20

Free

-

-

49372

9

16

11

20

1

8

1

10

ELECTRONIC SYSTEMS

III.21

S

TRALIS

AT/AD

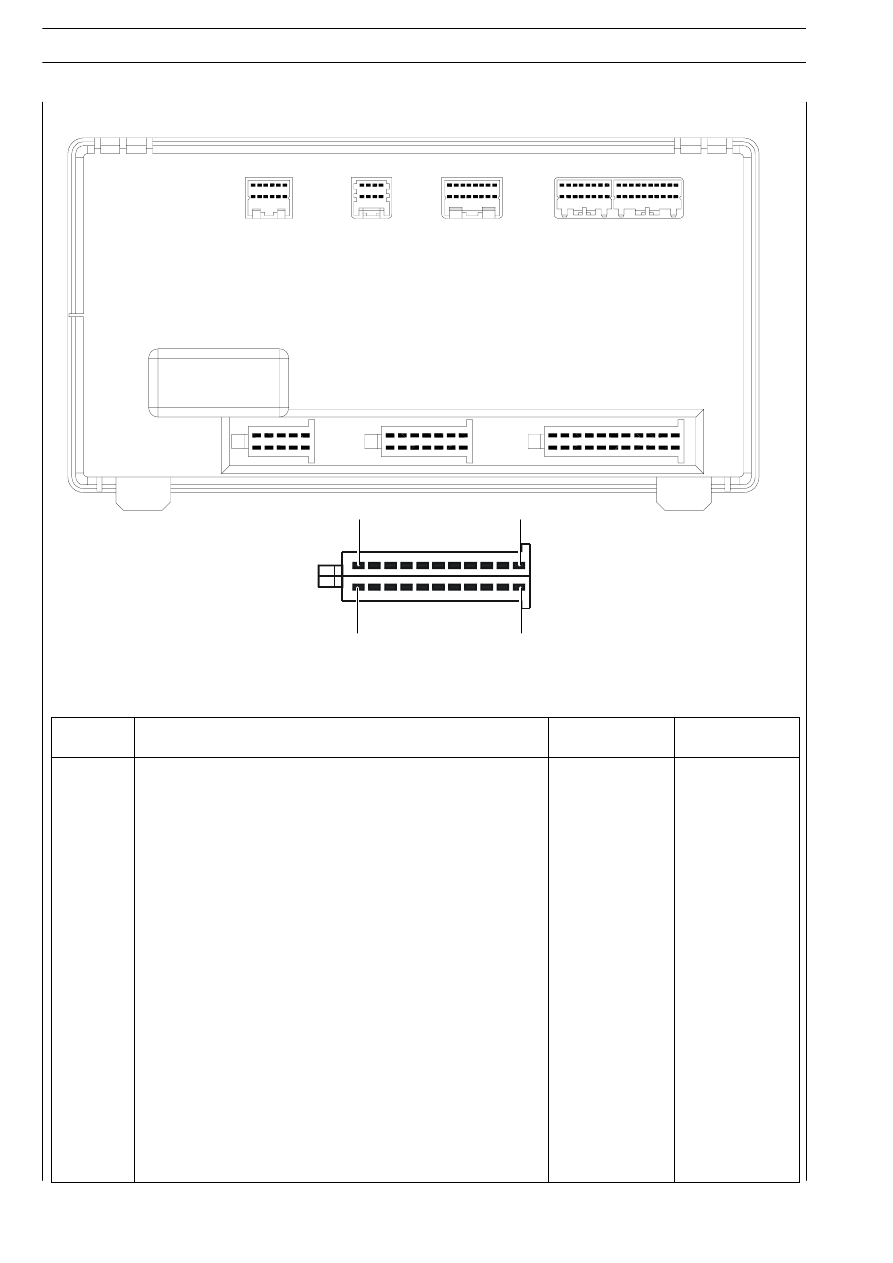

Connector “J6B”

Ref.

Description

Component

code

Cable color

code

1

Predisposition for signal from engine start switch

ST 14 - 1

8892

2

Free

-

-

3

Cruise Control predisposition (OFF)

ST14 - 14

8154

4

Cruise Control predisposition (RESUME)

ST14 - 15

8155

5

Negative from P.T.O. on warning switch

53567

0132

6

Free

-

-

7

Free

-

-

B

8

Negative from cab release consent switch

-

-

B

9

Cruise Control predisposition

ST 14-16

0152

10

Free

-

-

11

Cruise Control predisposition (SET+)

ST14 - 12

8156

12

Cruise Control predisposition (SET-)

ST 14 - 13

8157

13

Free

-

-

14

Free

-

-

15

Free

-

-

16

Negative from sliding roof control switch

53306

0970

49372

22

2

21

1

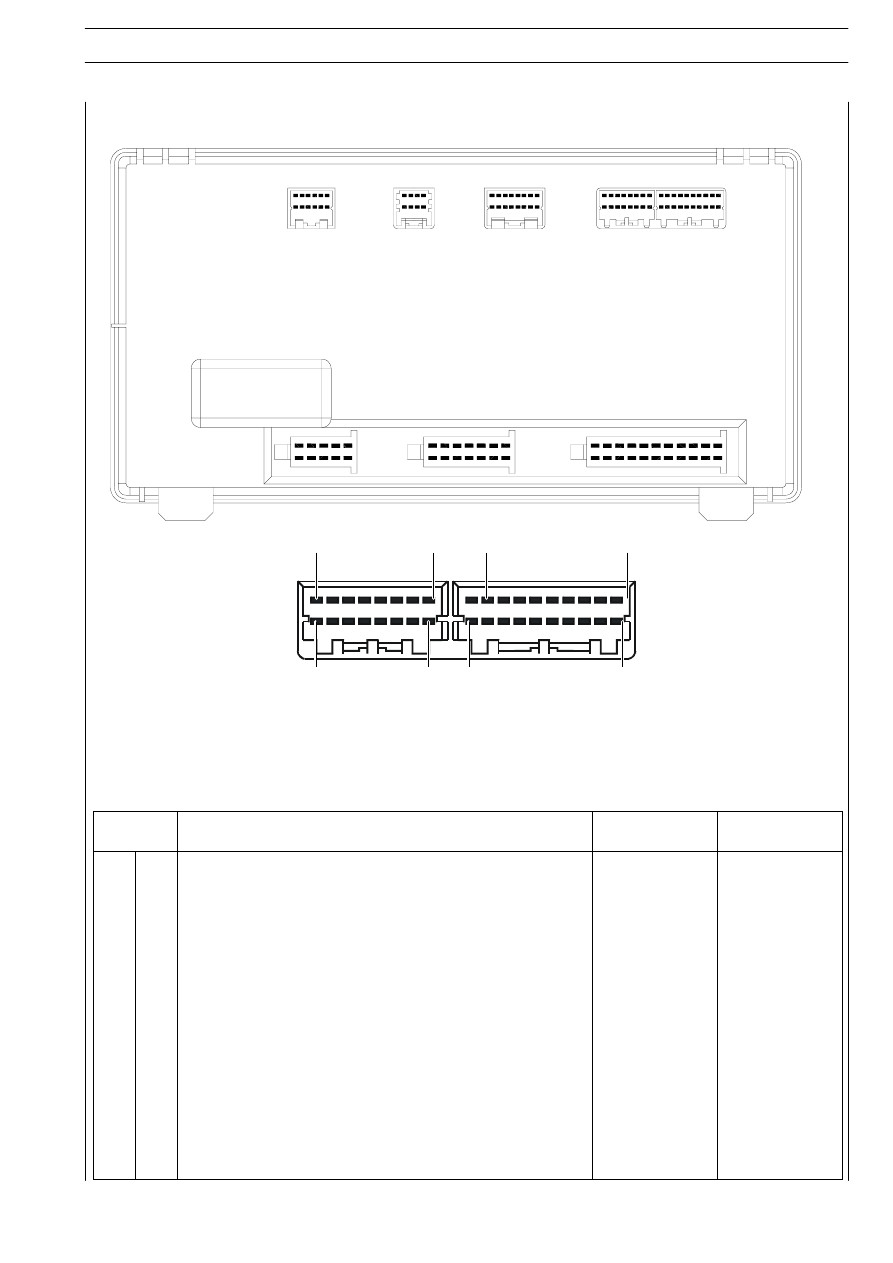

III.22

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

Ref.

Description

Component

code

Cable color

code

1

User positive under key

25213

8802

2

Free

-

-

3

Positive for equipment supply (+15)

ST14 - 11

8871

4

Positive for remote control switch engine water introduction

25325

7778

5

Signal from external lights switch

52307

3333

6

Negative from front fog light switch

52304

2228

7

Brake pedal switch

78059

0077

8

Negative from rear fog light switch

53315

2284

9

Positive +15 30 pole

72021

8802

10

Negative from circle light switch

52009

2224

11

Negative for operator side door opening

85023

0064

12

Negative from supplementary light switch

52024

2229

13

Negative from operator side internal light switch

53509

0003

14

Negative from key switch (15)

52502

0987

15

Negative from passenger side internal light switch

53509

0003

16

Positive from windshield wiper unit

65000

8880

17

Negative from emergency light control switch

52302

1113

18

Negative from key switch (50)

52502

0900

19

Positive for instrument lighting

-

4442

20

Positive from windshield wiper unit

65000

8873

21

Positive for windshield wiper unit (low speed)

65000

8882

22

Positive for windshield wiper unit (high speed)

65000

8881

:

F

J1

J2

B

A

B

A

73660

FRONT

REAR

ELECTRONIC SYSTEMS

III.23

S

TRALIS

AT/AD

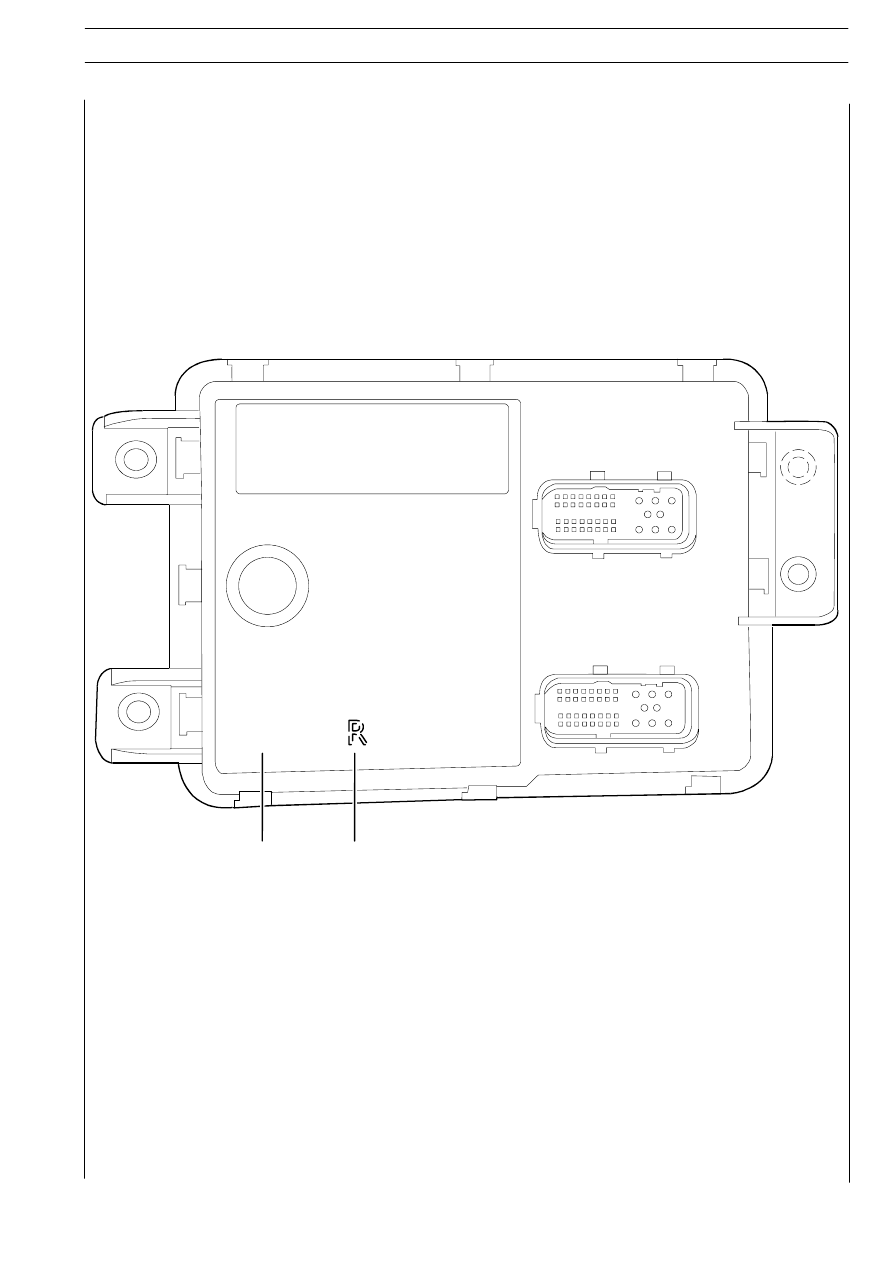

F.F.C. - R.F.C. (Front Frame Computer - Rear Frame Computer)

These are Peripheral Electronic Units used to pilot most electrical utilities.
They can be connected directly to loads such as lights, sensors and electrical motors.

The F.F.C. is located on the vehicle front below the cab and the R.F.C. is located in the frame center.

They differ by a code (F for Front and R for Rear) and a different assembly hole (:).
