Input signals

-

vehicle external lighting

-

interior compartment lighting

-

horn

-

windshield wiper

-

engine start

-

coolant level

-

automatic snow chains

-

parking brake

-

tilted cab

-

PTO

-

electrical cavity

-

external temperature sensor

-

windshield heating

-

vehicle external lighting

Output signals

-

interior compartment lighting

-

horn

-

windshield wiper

-

starter motor

-

windshield heating

-

battery sectioning

-

electrical cavity

-

equipper outputs

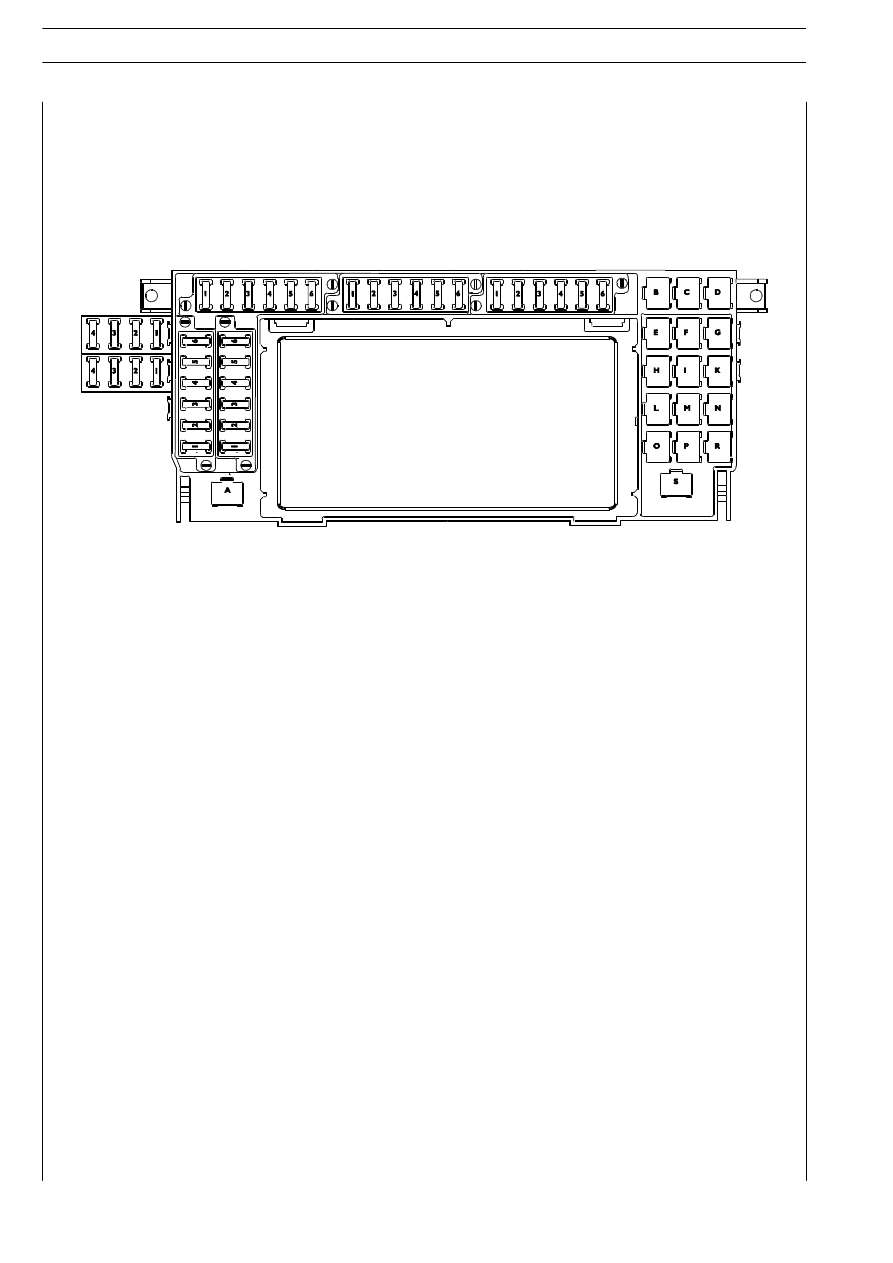

BODY COMPUTER

74001

BC replacement operation sequence:

1.

Turn key OFF

2.

Press instrument panel button TGC OFF

3.

Wait for about 15seconds for the TGC to open — check that the TGC does not work when actuating the wind-
shield wiper to be sure the TGC is open.

4.

Disconnect J1

5.

Disconnect other connectors in any order

6.

Complete necessary operations

7.

Reconnect connectors other than J1 in any order

8.

Reconnect J1

9.

Turn key ON

III.12

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

The Body Computer is the Multiplex system central unit. Its function is to manage the peripheral units present and is
located inside the instrument panel on the passenger side in the interconnection center.

ELECTRONIC SYSTEMS

III.13

S

TRALIS

AT/AD

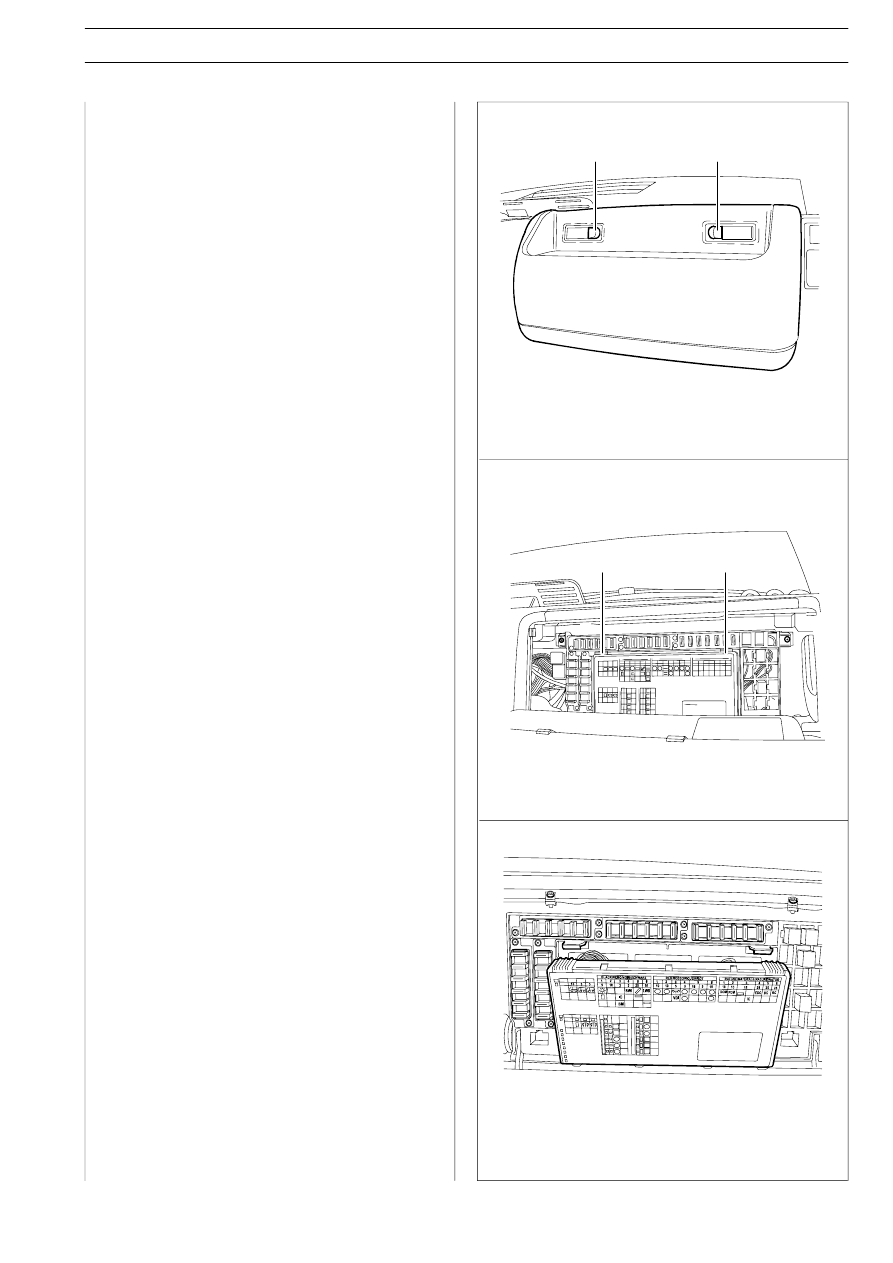

Proceed as follows to remove the Body Computer:

— Press the two release push buttons (A) on the pas-

senger side object holder drawer.

— Lift the two Body Computer (B) lock straps.

— Draw the center carefully forward to avoid removing

the connection cables.

— Disconnect the connectors on the back.

49850

A

A

49848

B

B

49845

7

12

5

8

9

16

9

16

11

20

1

6

1

4

1

8

1

8

1

10

10

2

9

1

14

2

13

1

22

2

21

1

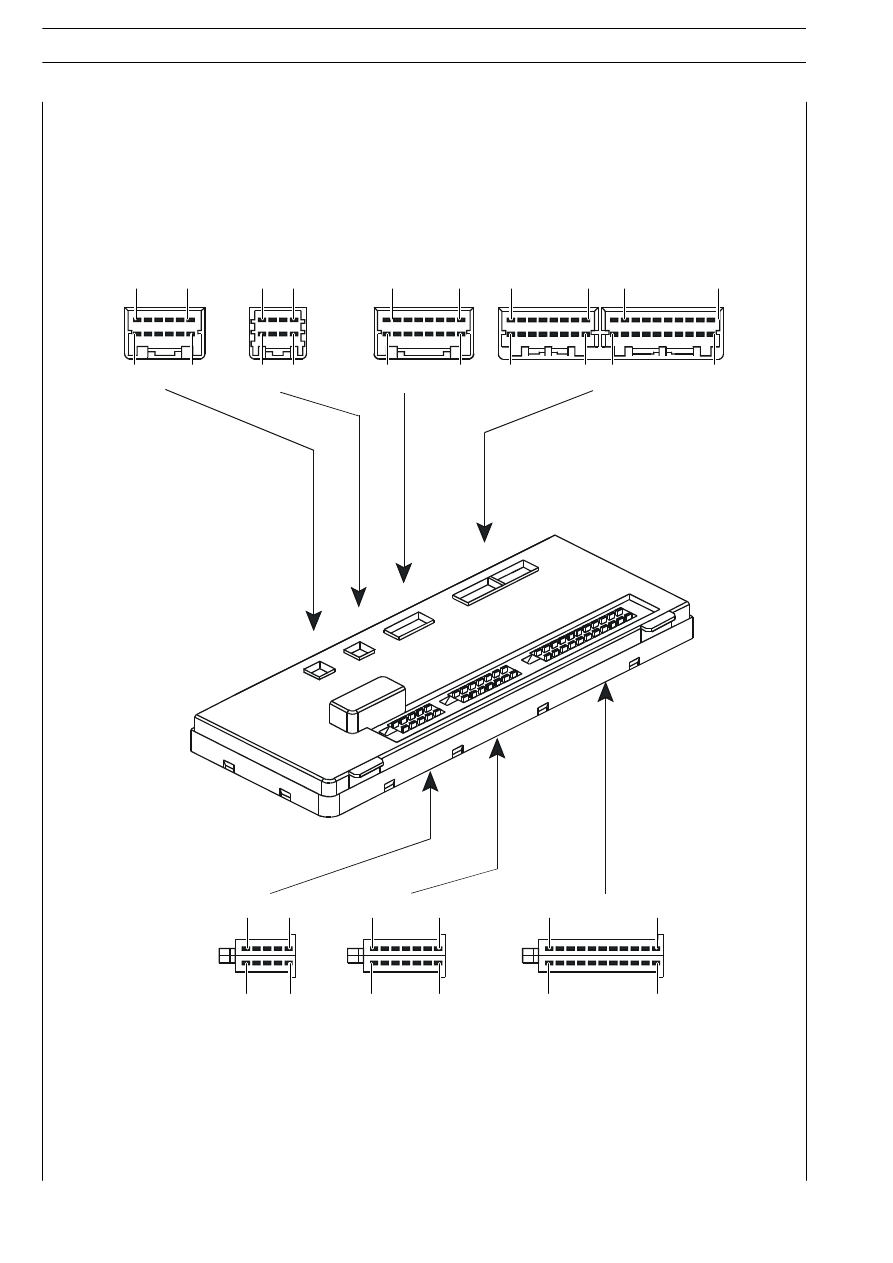

The connector pin configuration is seen from the wiring side

50242

J2

J5

J4

J6

B

A

J1

J3

J7

III.14

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

49372

10

2

9

1

ELECTRONIC SYSTEMS

III.15

S

TRALIS

AT/AD

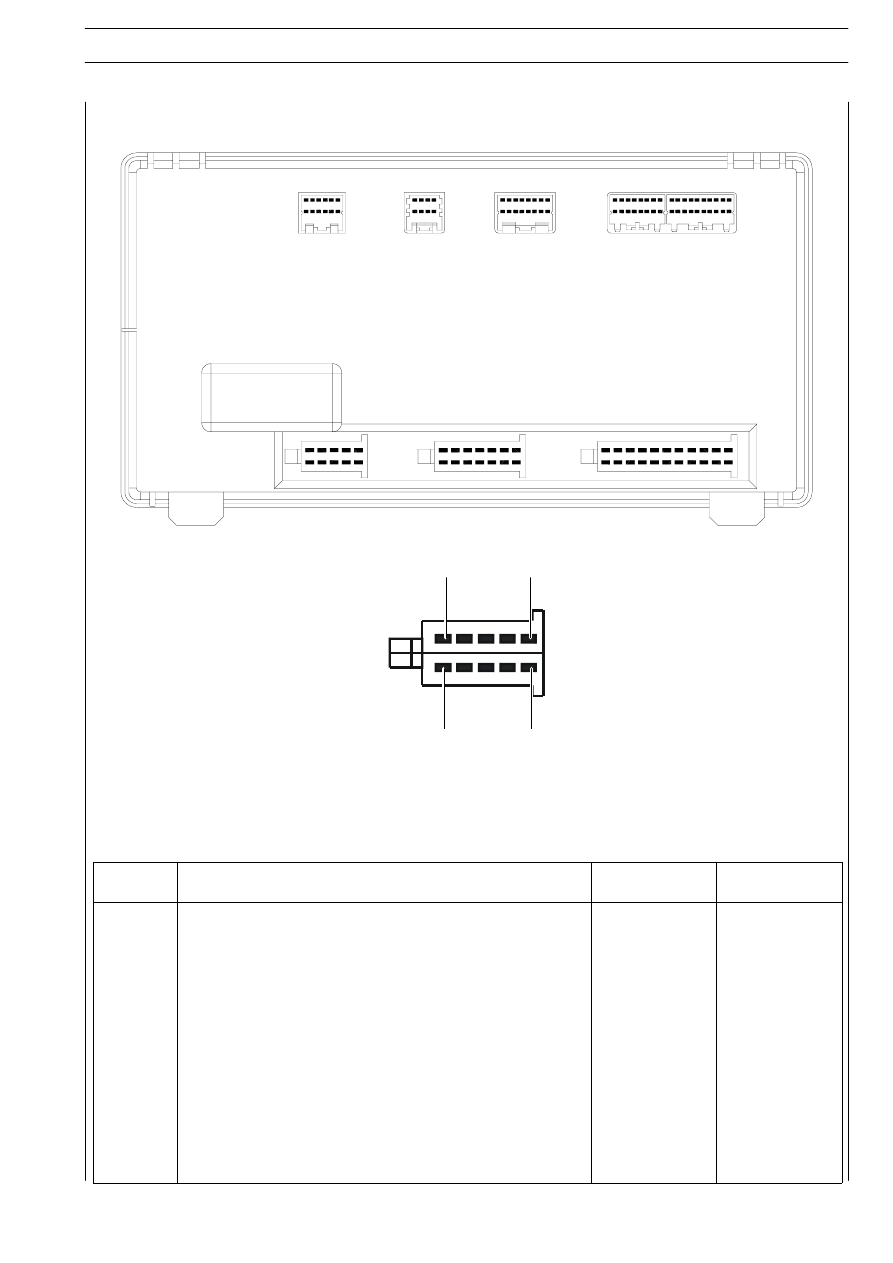

Connector “J1”

Ref.

Description

Component

code

Cable color

code

1

Positive from fuse (after TGC)

70603

7905

2

Positive from fuse (after TGC)

70603

7905

3

Positive from fuse (after TGC)

70603

7905

4

Positive from fuse (after TGC)

70603

7905

5

Frame mass

-

0000

6

Frame mass

-

0000

7

Frame mass

-

0000

8

Positive from fuse (direct to battery)

70058

7972

9

Free

-

-

10

TGC closing signal

25900

8035
