Iveco Stralis AT/AD. Manual - part 305

ELECTRONIC SYSTEMS

III.5

S

TRALIS

AT/AD

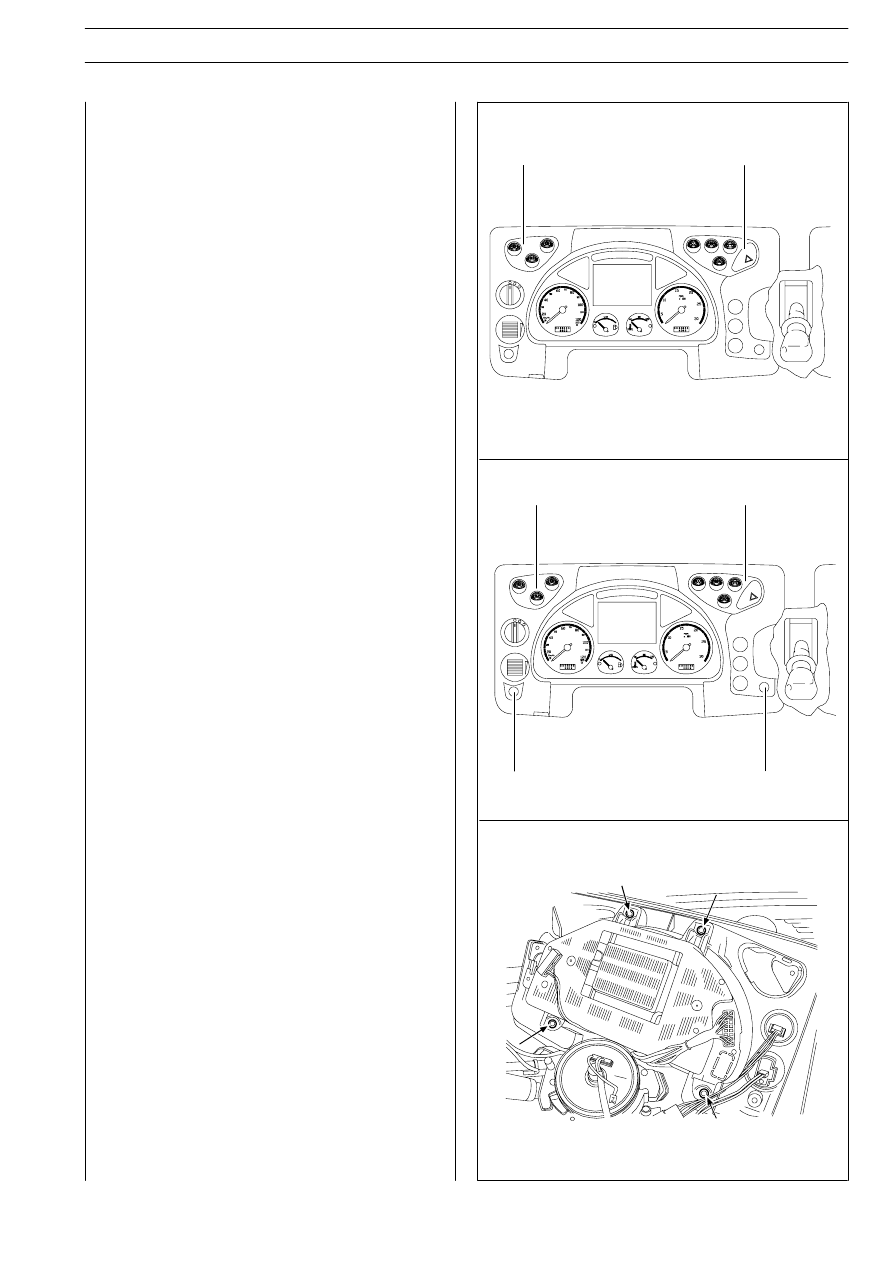

Cluster

Proceed as follows to remove the Cluster:

— Use a screwdriver for leverage inside the two slots

in the two groups of switches (A) located in the
upper panel.

— Remove the two protection caps.

— Loose the four panel retainer screws (B).

— Move the panel as far outwards as possible after relo-

cating the steering wheel far from the panel.

— Disconnect the two Cluster attaching screws.

— Loosen the four retainer screws (C).

84588

A

49837

C

C

C

C

84588

B

B

B

B

c

A

III.6

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

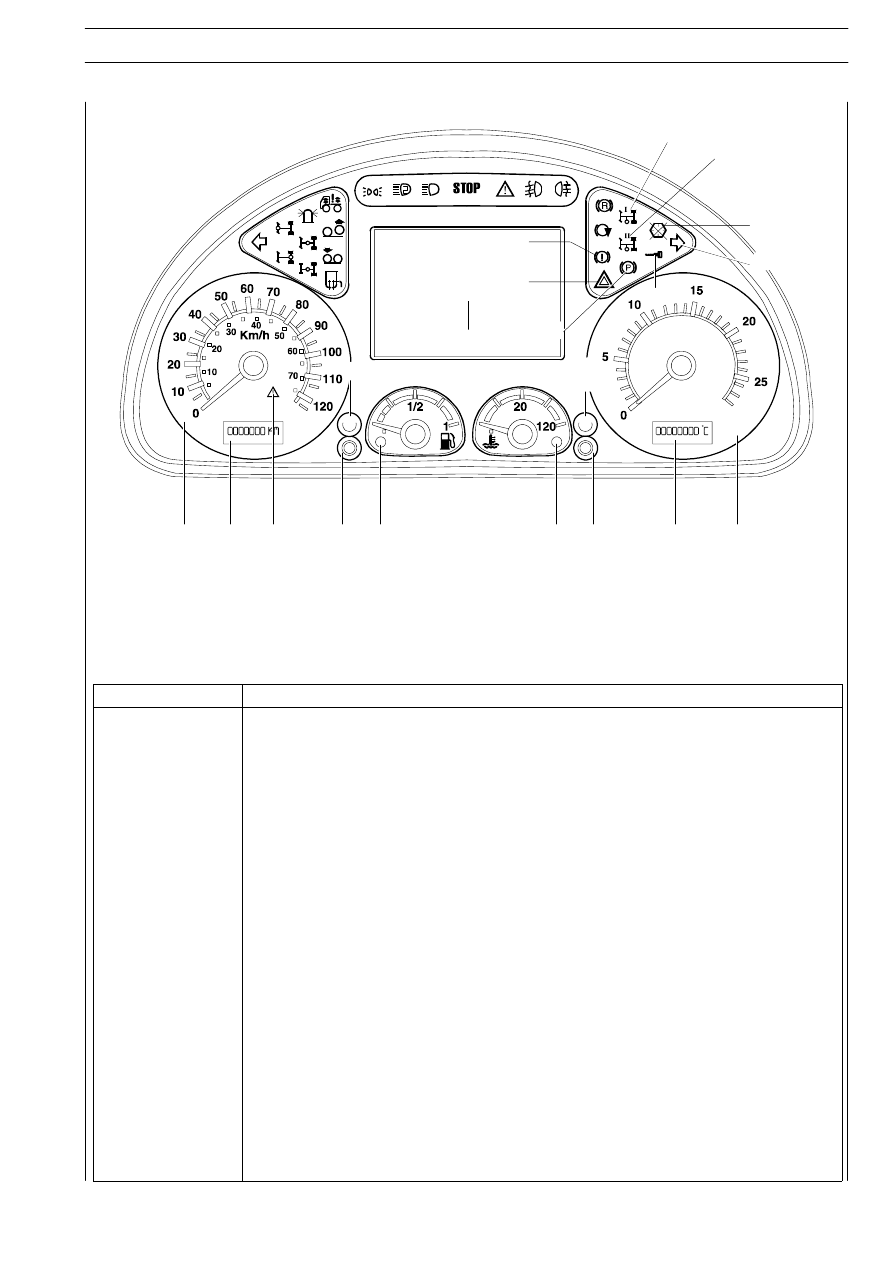

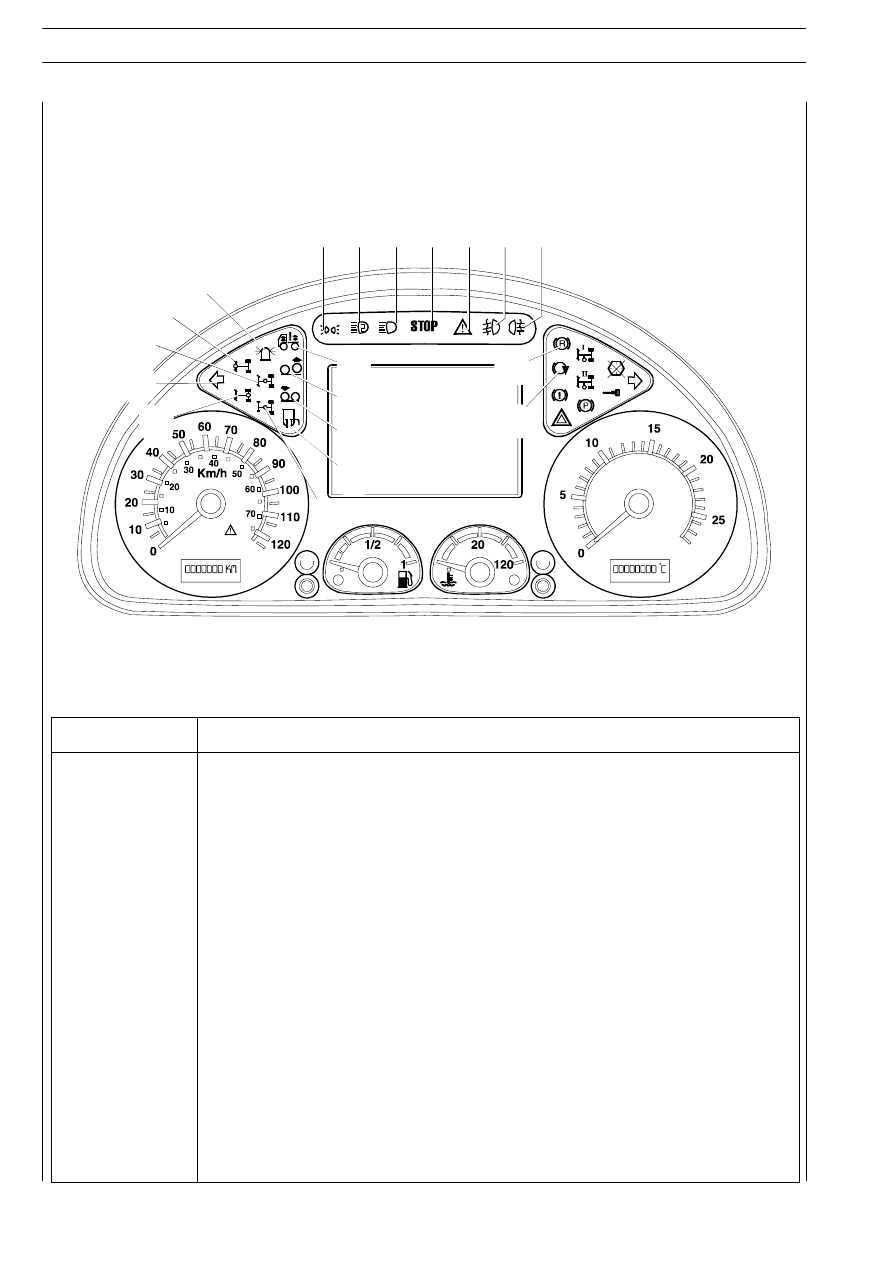

Ref.

Description

1

External lights

2

Supplementary lights

3

Flood lights

4

General anomaly/breakdown warning

5

General alarm

6

Fog lights

7

Rear fog lights

8

* Decelerator

9

* Engine brake

10

Stationary vehicle suspensions

11

Third axle raised

12

Start help

13

Mirror heating

14

Longitudinal differential lock tandem

15

Longitudinal differential lock transversal rear

16

Left direction indicator

17

Longitudinal differential lock

18

Longitudinal differential lock transversal front

19

Rotating lights

*

Blinking light with function requested by the operator and fixed light with the function acti-
vated

73664

1

2

3

4

5

6

7

19

18

17

16

15

10

11

12

13

14

8

9

ELECTRONIC SYSTEMS

III.7

S

TRALIS

AT/AD

Ref.

Description

20

First PTO

21

Second PTO

22

Instrument panel breakdown (Cluster)

23

Right direction indicator

24

Immobilizer

25

Analogic rev counter

26

Hour/temperature display

27

Hour/temperature display push button

28

Coolant temperature

29

Instrument lighting intensity

30

Parking brake on

31

Emergency light

32

Brake system breakdown

33

Display

34

Fuel level

35

Km/mile indicator display push button

36

Rev counter anomaly

37

Total/partial/Km/mile counter display

38

Analogic rev counter

39

Reset

73663

20

21

22

27

25

26

27

28

34

35

36

37

38

26

30

39

31

32

33

39
