Iveco Stralis AT/AD. Manual - part 303

II.24

COMPONENTS

S

TRALIS

AT/AD

Base - January 2003

Pin

Function

Cable colour

code

1

VDB CAN line L

GN/VE

2

VDB CAN line H

WS/BI

3

BCB CAN line L

GN/VE

4

BCB CAN line L

WS/BI

5

F.F.C. diagnosis line K

2998

6

F.F.C. clamp 15 ignition switch

0987

7

Clamp 15 generator power

8876

8

Relay power for engine preheat resistor consent

7150

9

EDC center main relay control

0155

10

EDC center power from main relay

7155

11

EDC center power from main relay

7155

12

Signal from EDC center clutch switch

8160

13

Clamp 15 power for EDC center

8015

14

Accelerator pedal sensor

5157

15

EDC center signal for engine synchronization

5198

16

B7 rev counter signal

5155

17

Signal from primary stop light switch for EDC center

8153

18

EDC diagnosis line K

2298

19

Accelerator pedal sensor

5158

20

BCB CAN line L

GN/VE

21

BCB CAN line H

WS/BI

22

Accelerator pedal sensor

0157

23

Starter motor (clamp 50)

8888

24

Valeo compressor electromagnet

9993

25

Brake signal from EDC center

8158

26

Accelerator pedal sensor

0159

27

Accelerator pedal sensor mass

0158

28

Free

-

29

Electro pump power light wipers

8821

30

Coolant level optical indicator

5520

31

Engine start signal from EDC centers

8892

32

Coolant low level indicator

5527

33

Horn positive

1116

34

EDC center Blink Code signal for I.C.

6150

35

Windshield wiper control signal

8886

36

Engine fan electro valve positive

9166

37

ADR voltage limiter rev counter clamp 30e

5579

38

ADR voltage limiter rev counter mass

0079

39

Free

–

40

ADR switch on

0178

7998

8000

8002

8003

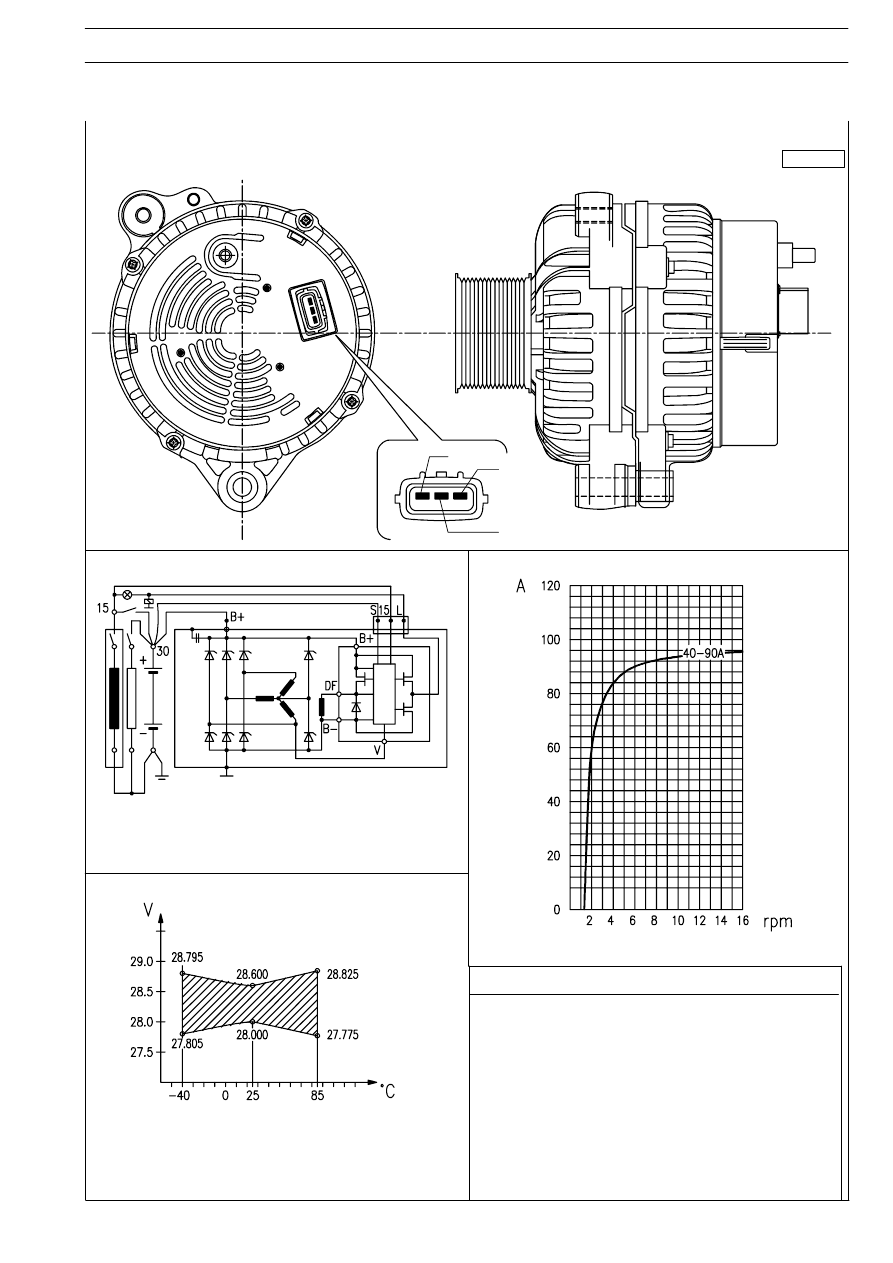

ALTERNATOR CURRENT DELIVERY CURVE

Characteristics

WIRING DIAGRAM
A. ALTERNATOR B. VOLTAGE REGULATOR

Rated voltage

28 V

Rated power

90 A

Current at environment temperature1800 RPM/40 A
At 25 ºC and rated voltage

6000 RPM/90 A

Direction of rotation

clockwise, seen from pulley

Weight

7.8 kg

S

03000

L(D+)

IG(15)

B+

TECHNICAL VIEW

B

A

VOLTAGE REGULATOR TEMPERATURE
CHARACTERISTICS (6000 RPM)

COMPONENTS

II.25

S

TRALIS

AT/AD

28 V - 40 A

÷ 90 A “BOSCH”ALTERNATOR

8535

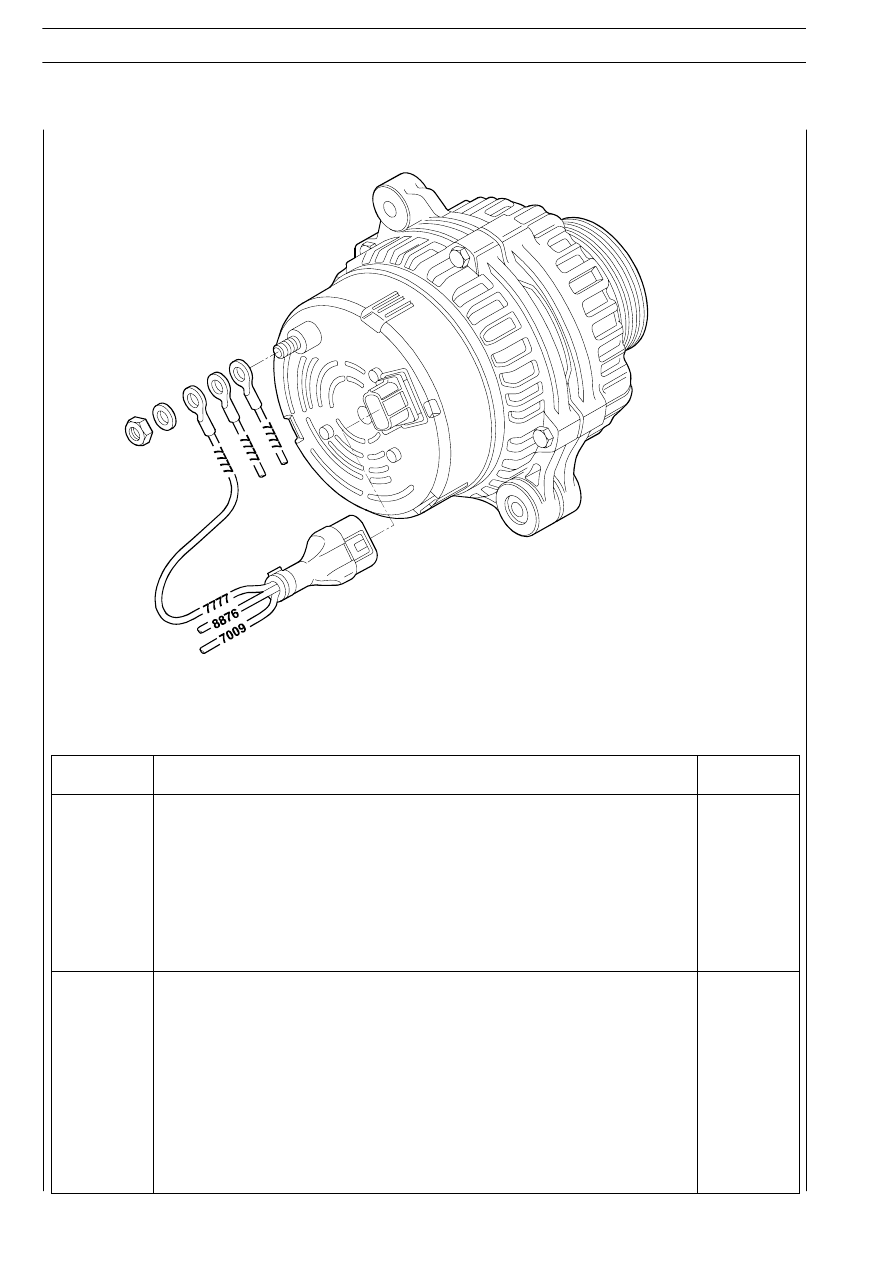

PERSPECTIVE VIEW WITH CORRESPONDING ELECTRICAL CONNECTIONS

B

A

A

B+

II.26

COMPONENTS

S

TRALIS

AT/AD

Base - January 2003

Function

Cable colour

code

L

To F.F.C. center clamp J2/B24

7009

15 (IG) To remote switch 25213 clamp 87 (via fuse F6-70601)

8876

S

Positive (+30)

7777

B+ Clamp S alternator Positive +30 power positive

7777

+30 positive to starter motor

7777

Positive +30

7777

Rated power
System voltage
Engagement system

Adjusted time
Direction of rotation

Weight
Operating voltage

Water resistance

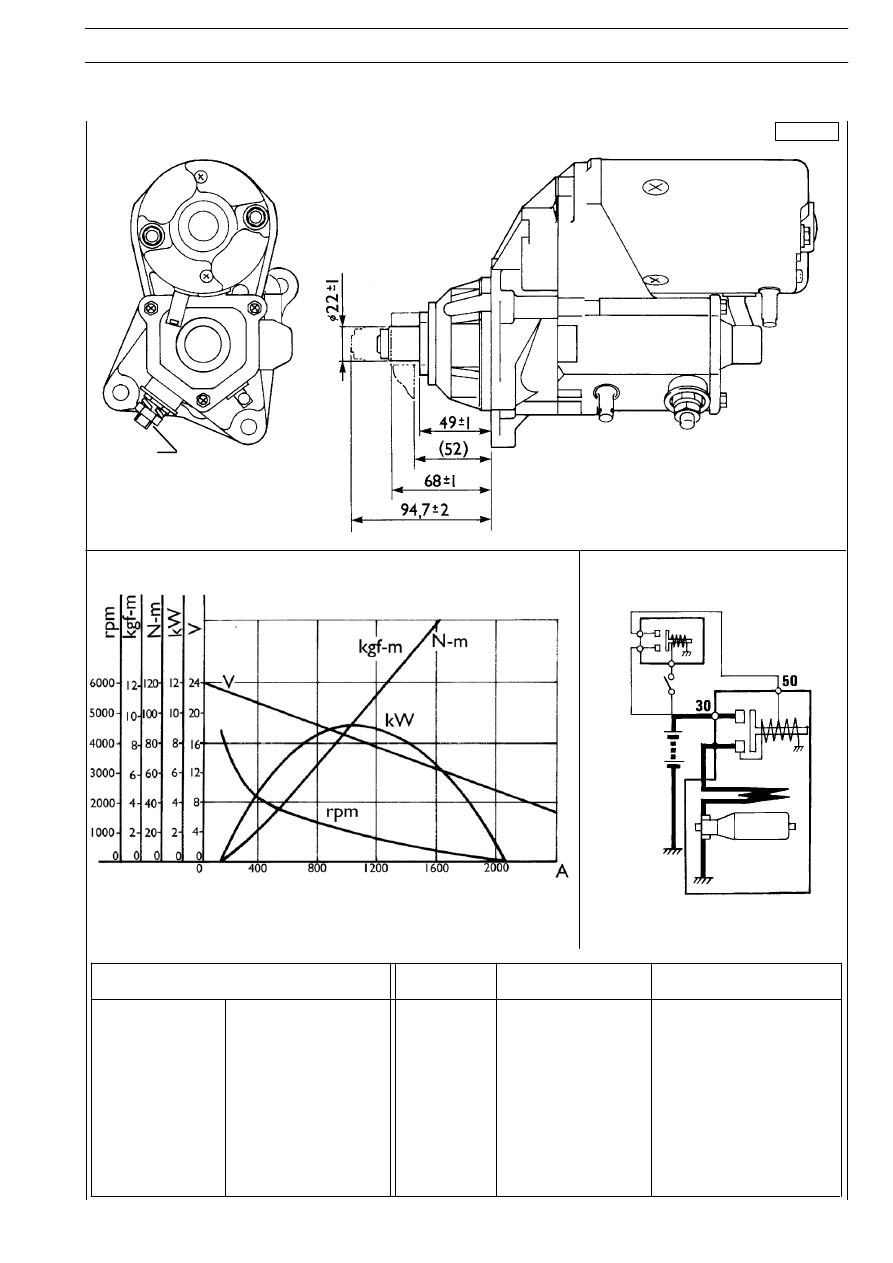

CHARACTERISTIC CURVES

4958

Characteristics

Characteristics

Test cond.

Specific Power
(20

°C)

TECHNICAL VIEW

WIRING DIAGRAM

4956

4957

5,5 kW
24V
Positive approach control

30 sec.
clockwise, seen from end

of pinion
approx. 10.5 kg
16V MAX. (20

°C)

Water spray test to JIS

D0203’ SI’

Loadless

23V

120A MAX (3800rpm MIN.)

Load

16V (49 N-m)

690A MAX. (900rpm MIN.)

Stall

6V

1260A MAX. (73.5 N-m MIN.)

08000

COMPONENTS

II.27

S

TRALIS

AT/AD

24V - 5,5 kW “Nippondenso” STARTER MOTOR
