Iveco Stralis AT/AD. Manual - part 198

S

TRALIS

AT/AD

82

STEERING REAR ADDED AXLE 57080/D1 (N 8072)

Base - January 2003

TOOL NO.

DESCRIPTION

99374530

Drift to remove and refit kingpin bearings (use with 99370007)

99388001

Wrench (80 mm) for wheel hub bearing adjustment ring nut

99388002

Wrench for screws fastening the track rod arm and the drag link
arm to the stub axle

99389819

Torque wrench (0-10 Nm) with 1/4” square fitting

99395026

Tool for testing hubs rolling torque
(to be used with torque wrench)

73040

The functions of lifting and aid in the pickup phase can be
performed at speeds under 30 km/h with a load on the driving
axle of under 11.5 tonnes, otherwise the system will
automatically lower the added axle.

In order to ensure a greater safety during straight running, rear
axle steering starts when the wheels of the front axle have
exceeded a steering angle of 5º only.

The transmission of steering power from the front axle to the
additional rear axle is hydrostatic, thanks to a slave cylinder
fitted on the front and to a centring cylinder fitted on the
additional rear axle. A hydraulic accumulator stores and
keeps the oil in the system, depending on the centring
cylinder movements, without volume losses.

This system enables the driver to lift the additional axle when
the vehicle operating conditions require it and to move the
load to the driving axle during pickup in condition of poor grip
of the vehicle (assistance during pickup).

All the above operations, however, are bound to specific
conditions of operation and relevant system safety connected
to it.

Lifting, lowering and assistance during pickup are controlled
from a button strip in the cabin, located on the central
dashboard.

Axle lifting prevents tire sliding on ground, during vehicle
manoueuvres.

The device for assistance during pickup allows to totally or
partially transfer the load o the additional axle to the driving
axle so that, in the above describe grip conditions and in
compliance with local laws, friction on the ground is increased.

Keep to the procedure described in the chapter AXLE 55080/D as for wheel hub overhauling.
Adjustment data, tightening torques and tools are the one shown in this chapter.

PNEUMATIC LIFT
GENERAL

Figure 3

STEERING REAR ADDED AXLE 57080/D1 (N 8072)

83

S

TRALIS

AT/AD

REPAIRS

84548

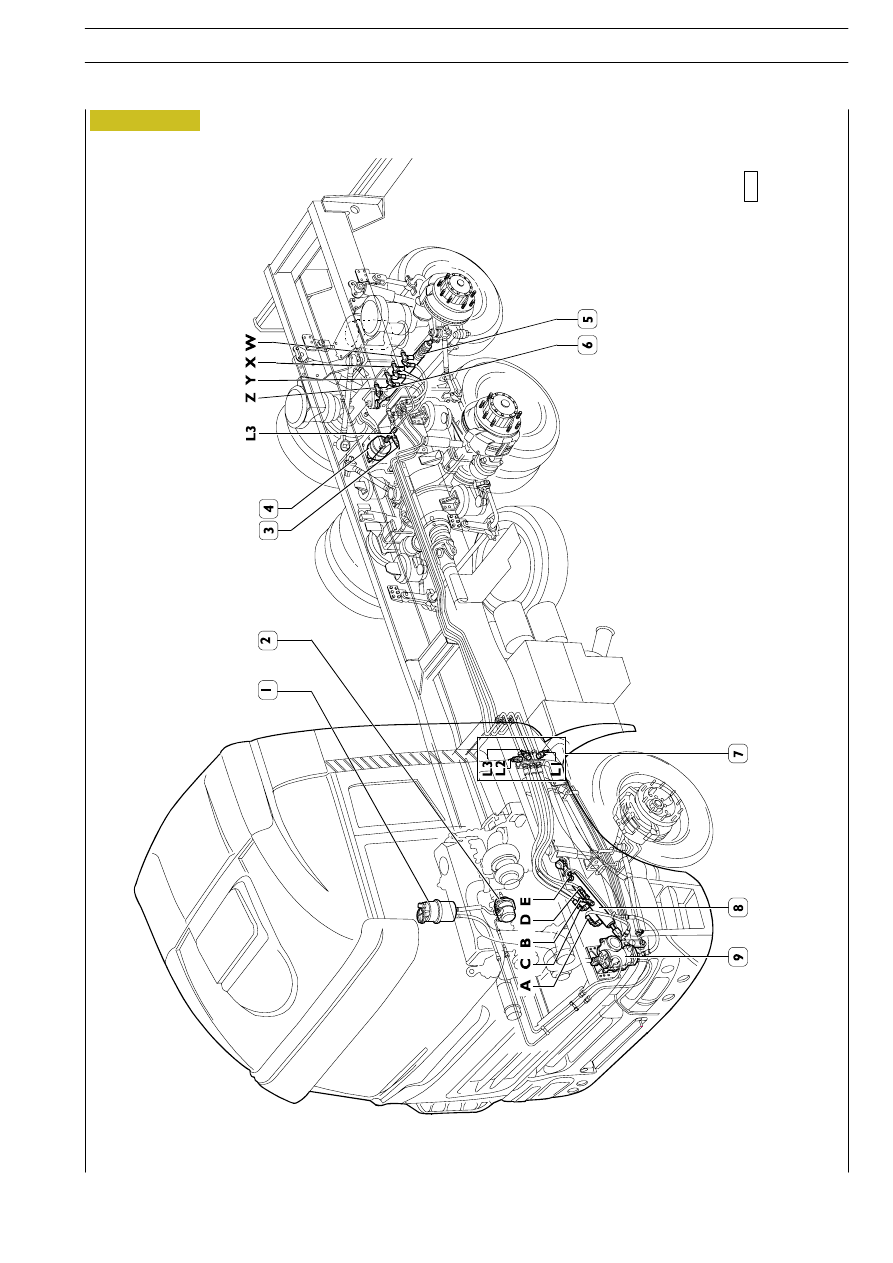

Figure 4

1.

La

mp

-

2

.O

il

ta

nk

-

3

.O

il

p

ump

-

4

.Hyd

ra

ulic

accumula

to

r

-

5.

P

res

sure

ga

ug

e

-

6

.C

ent

ring

cylind

e

r

-

7.

P

res

sure

cont

rol

int

ak

e

s

-

8.

Sla

ve

cylind

e

r

-

9.

P

o

wer

st

eering

sys

te

m

S

TRALIS

AT/AD

84

STEERING REAR ADDED AXLE 57080/D1 (N 8072)

Base - January 2003

84549

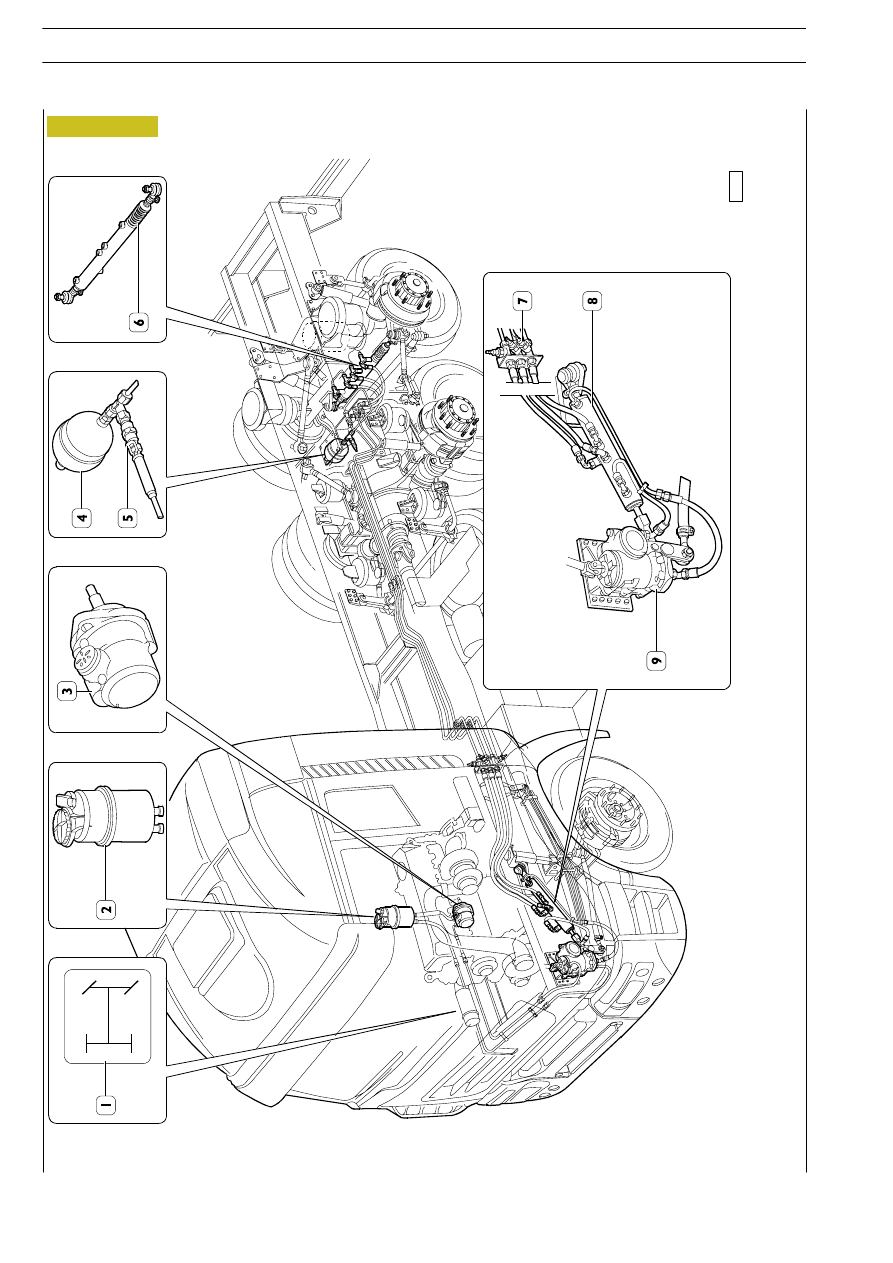

Figure 5

1.

O

il

ta

nk

w

it

h

low

oil

lev

el

sw

it

ch

-

2

.Hyd

ra

ulic

p

ump

-

3

.P

res

sure

ga

ug

e

-

4

.Hyd

ra

ulic

accumula

to

r

-

5.

C

e

nt

ring

cylind

e

r

-

6.

P

res

sure

cont

rol

int

ak

es

-

7

.Pr

e

ssu

re

co

n

tr

o

l

in

take

s

-

8

.S

lave

cy

lin

de

r

-

9

.Po

w

e

r

ste

e

ri

n

g

sy

ste

m

(Illustrative)

STEERING REAR ADDED AXLE 57080/D1 (N 8072)

85

S

TRALIS

AT/AD

HYDRAULIC SYSTEM
