Iveco Stralis AT/AD. Manual - part 199

60181

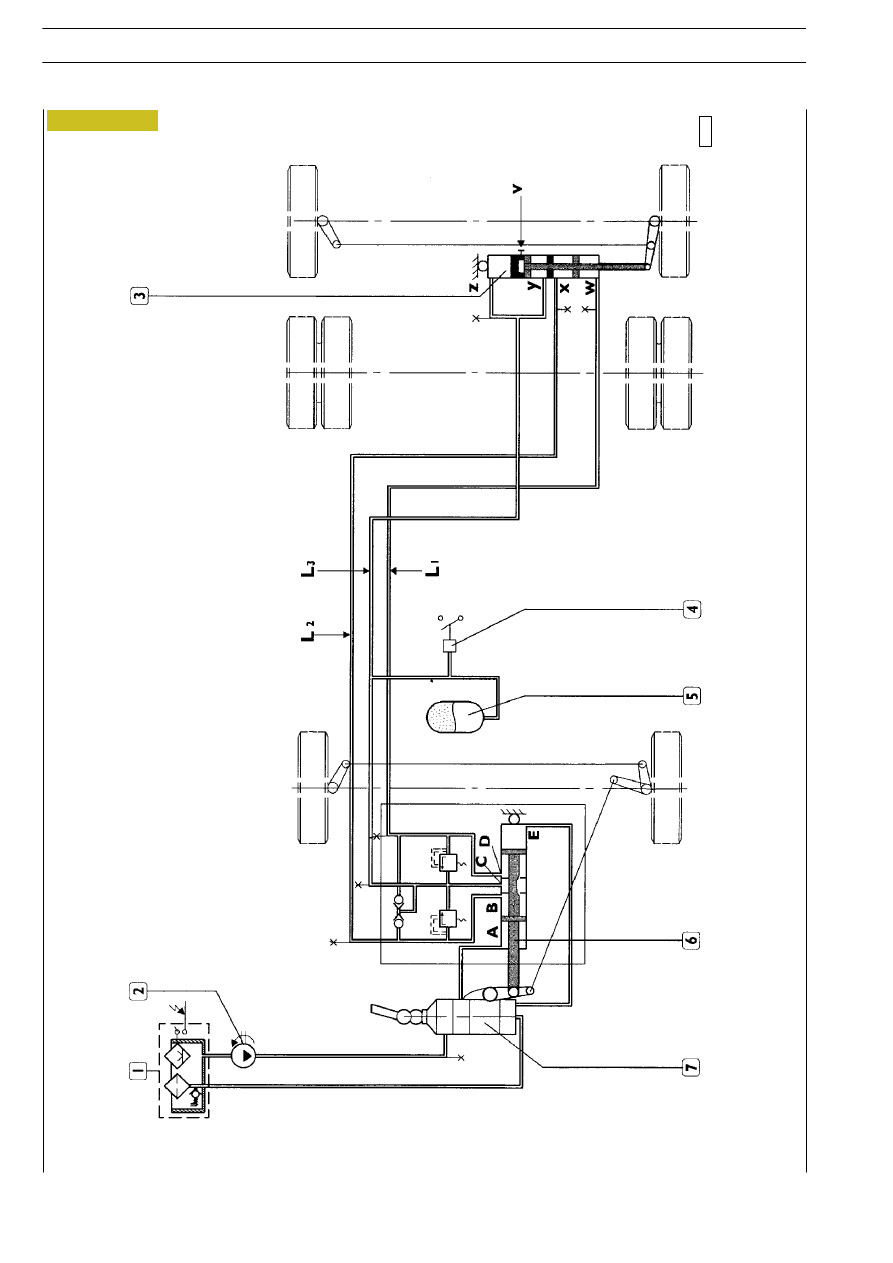

Figure 6

1.

O

il

ta

nk

w

it

h

low

oil

lev

el

sw

it

ch

-

2

.Hyd

ra

ulic

p

ump

-

3

.C

ent

ring

cylind

e

r

-

4.

P

res

sure

ga

ug

e

(2

b

ar)

-

5.

Hyd

ra

ulic

accumula

to

r

-

6.

Sla

ve

cylind

e

r

-

7.

P

o

wer

st

eering

sys

te

m

-

V

.C

ap

S

TRALIS

AT/AD

86

STEERING REAR ADDED AXLE 57080/D1 (N 8072)

Base - January 2003

73043

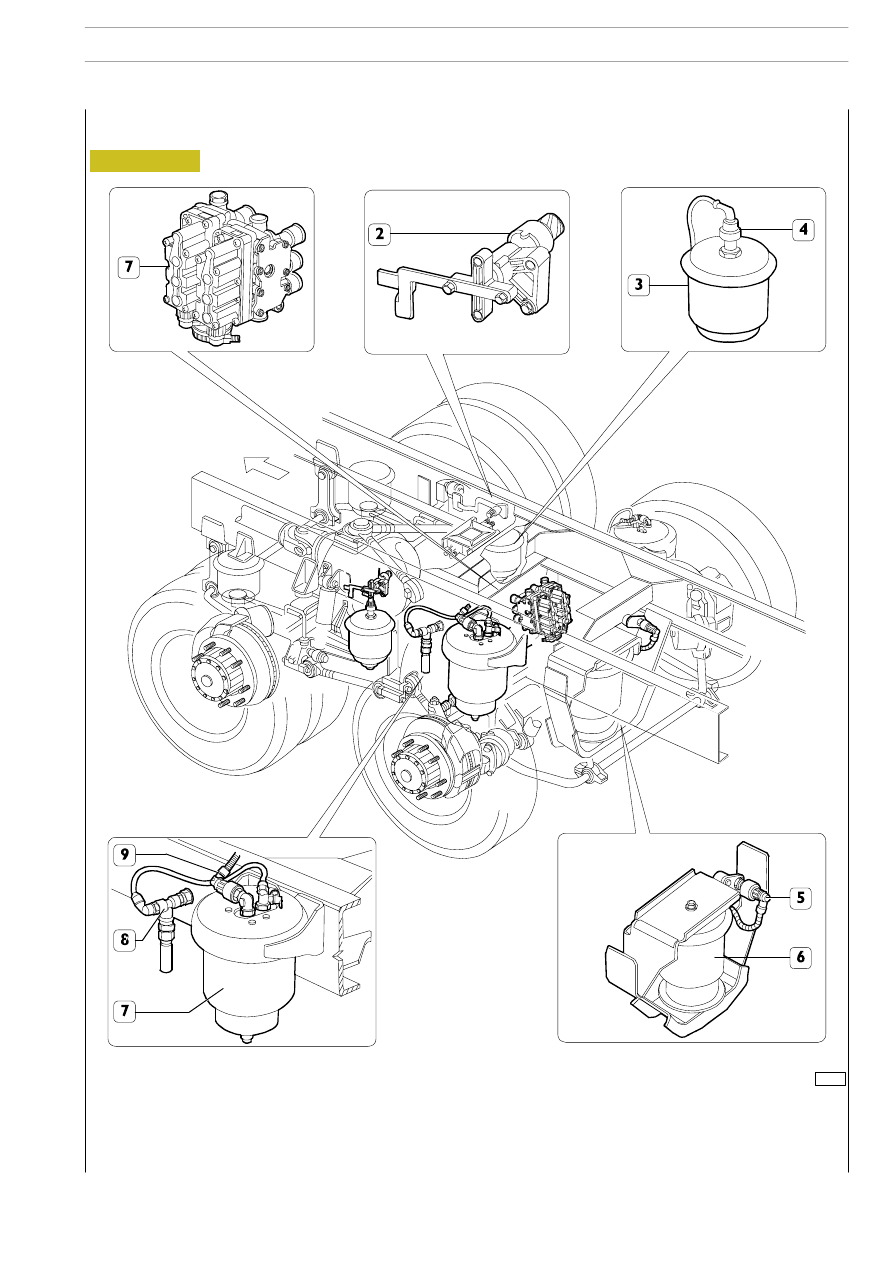

Figure 7

1. Electropneumatic distributor - 2. Level sensor - 3. Rear axle air spring - 4. Pressure sensor - 5. Sensor pressure -

6. Air spring for additional axle lifting - 7. Additional axle air spring - 8. Check valve - 9. Pressure sensor

STEERING REAR ADDED AXLE 57080/D1 (N 8072)

87

S

TRALIS

AT/AD

VEHICLES WITH PNEUMATIC REAR SUSPENSIONS AND PNEUMATIC LIFTING
Location on the vehicle of the main components

60909

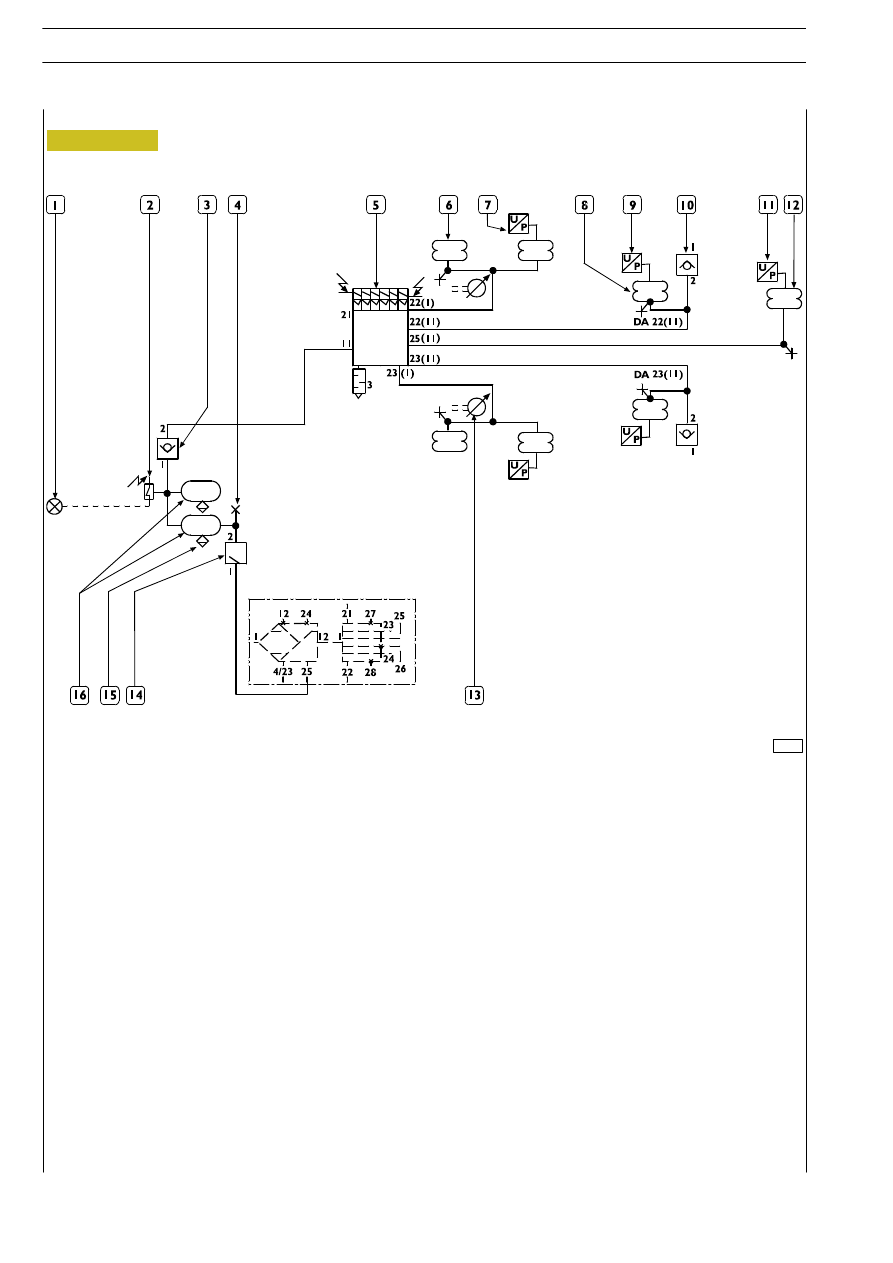

Figure 8

1. Light indicator (air spring suspension low pressure) - 2. Pressure gauge (opening pressure 8 bar) - 3. Check valve -

4. Pressure control intake - 5. Axle electropneumatic distributor - 6. Rear axle air spring - 7. Axle suspension pressure gauge - 8.

Air spring for additional rear axle - 9. Pressure gauge for additional rear axle suspension - 10. Check valve* -

11. Pressure gauge for additional rear axle lift - 12. Air spring for additional rear axle lift - 13. Level sensor -

14. Controlled pressure valve - 15. Manual condense bleeder - 16. 30 litres air tank

* Both must be fitted on the vehicle with connection 1 downward.

S

TRALIS

AT/AD

88

STEERING REAR ADDED AXLE 57080/D1 (N 8072)

Base - January 2003

STEERING REAR ADDED AXLE 57080/D1 (N 8072)

89

S

TRALIS

AT/AD

YES

Inefficient operation of mechanical components
(Visual inspection)

Overhaul or replace worn or damaged mechanical
components

Leakage or breaking in the hydraulic system piping

Close or replace loosened or damaged connections.
Replace broken or damaged pipes.

Oil leakage inside the rear cylinder

Replace the cylinder

Oil leakage inside the front cylinder

Replace the cylinder

4. Power steering system oil lamp lighted.
5. Third axle hydraulic system low oil pressure lamp

lighted.

6. Third axle hydraulic system low oil pressure lamp off

in presence of fault.

7. The third axle does not lift or lower or does not assist

at pickup.

Main operating faults of the additional steering rear axle:

1. Partial or total reduction of the third axle steering.
2. Total or partial lack of realignment of the third axle.
3. Irregular wear of the third axle tyres.

YES

YES

1

PARTIAL OR TOTAL REDUCTION

OF THE THIRD AXLE STEERING

NO

NO

NO

YES

YES

Air in the hydraulic system

Bleed and refill the system

System oil low pressure

Refill the system

YES

2

TOTAL OR PARTIAL LACK OF

REALIGNMENT OF THE THIRD AXLE

NO

(continue)
