Iveco Stralis AT/AD. Manual - part 195





S

TRALIS

AT/AD

70

RIGID REAR ADDED AXLE WITH HYDRAULIC LIFTING 56082/T1 (N 9171)

Base - January 2003

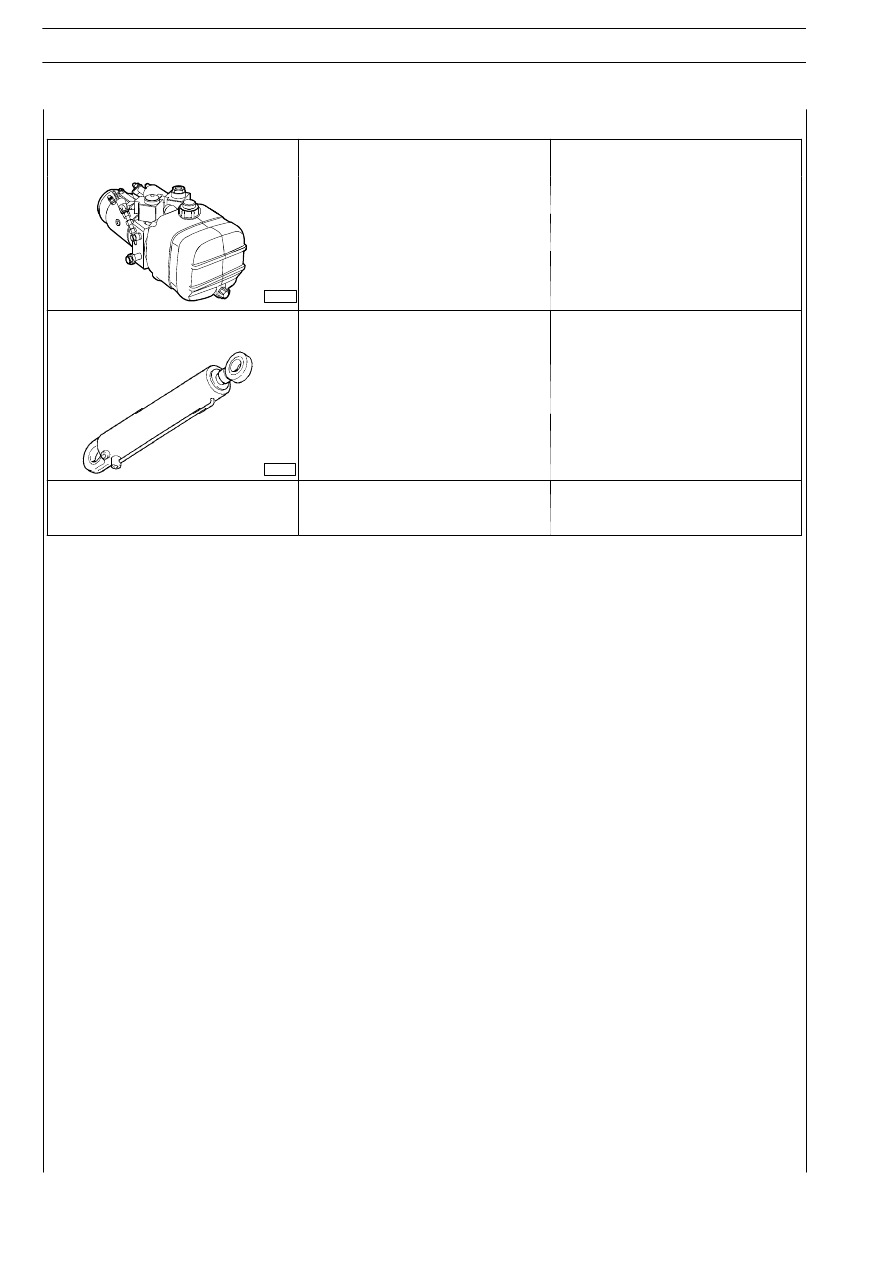

Electro-hydraulic pump
(mechanical suspension)

Power supply

24 V

Maximum pressure

210

± 10 bar

60185

Nominal reservoir capacity

3 L

Lifting cylinder
(mechanical suspension)

Nominal pressure

180 bar

40454

Stroke length

290

±1.5 mms

Lifting system hydraulic fluid
Tutela GI/A

Quantity of fluid required for lifting system
for vehicles with mechanical suspension

5.5 L

51480

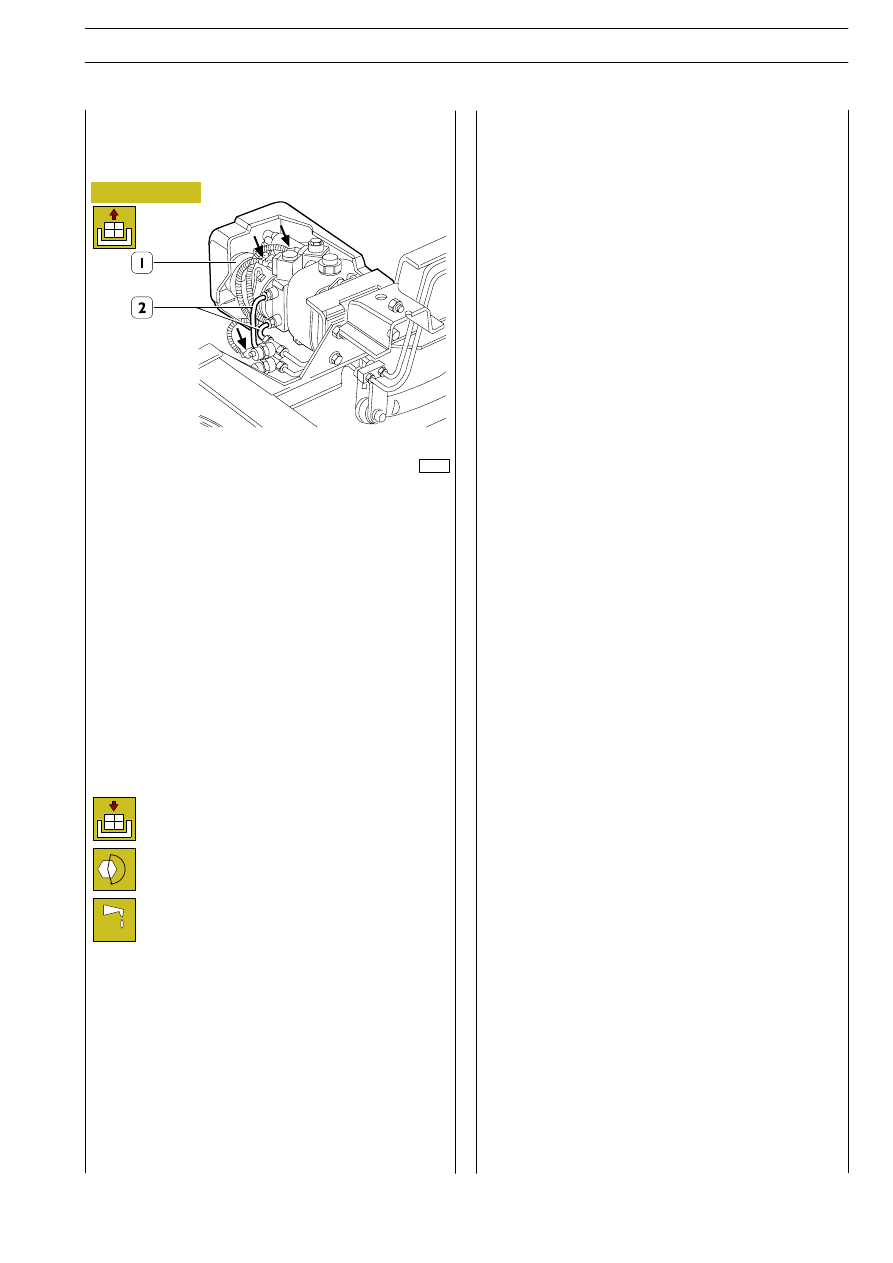

Figure 5

Disconnect the electrical connections (

⇒).

Disconnect pipes (2), draining the fluid contained in the pipes.

Undo the retaining bolts and remove the electro-hydraulic
pump unit (1) complete with reservoir.

Refitting

Refitting is the reverse of removal.

Adhere to

specified torque values.

Fill the fluid reservoir up to the correct level.

52760

ELECTRO-HYDRAULIC PUMP

Removal

RIGID REAR ADDED AXLE WITH HYDRAULIC LIFTING 56082/T1 (N 9171)

71

S

TRALIS

AT/AD

51481

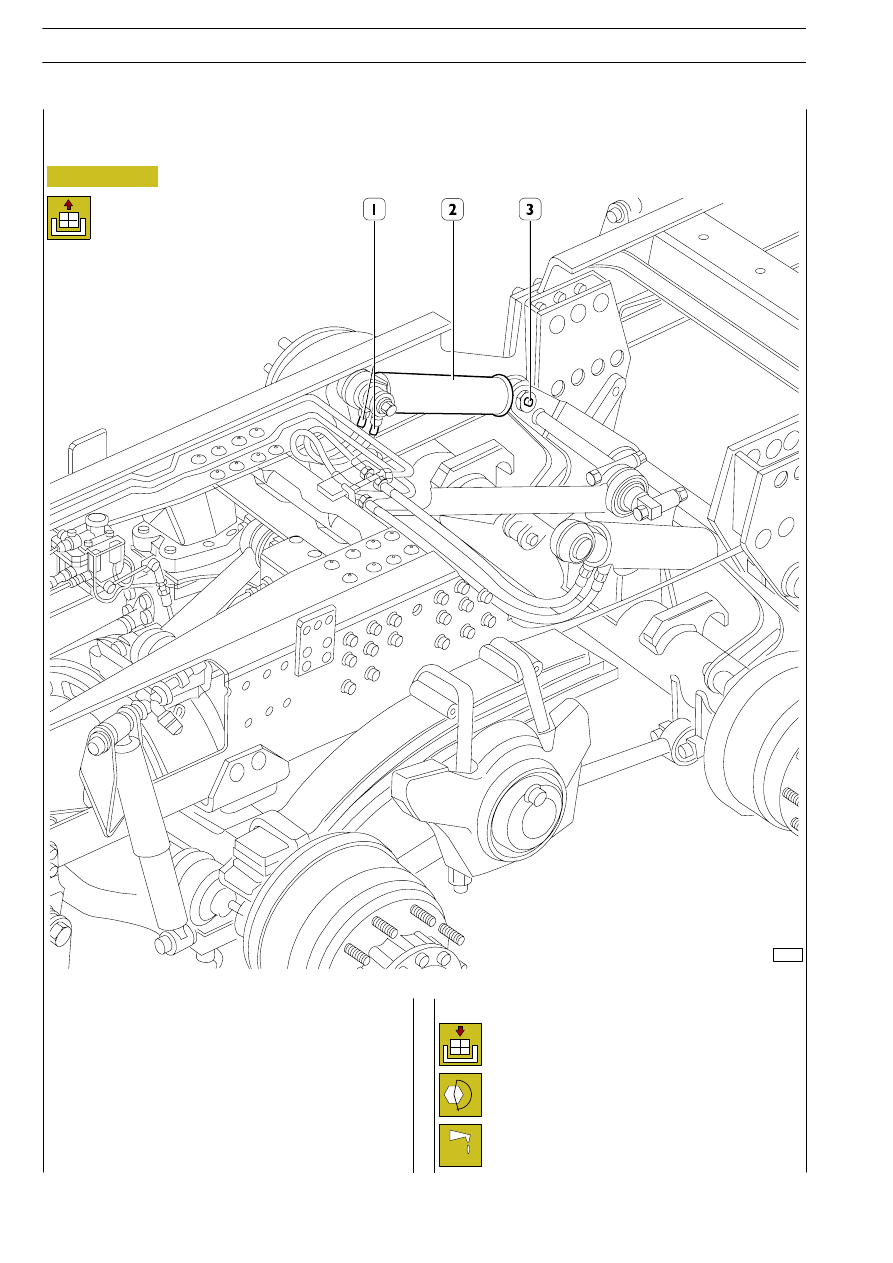

Figure 6

520751

LIFTING CYLINDERS (VEHICLES WITH MECHANICAL SUSPENSION)

Removal

Check that the 3rd axle is lowered.

Disconnect pipes (1) from cylinders (2), draining the fluid from
the pipes.

Unscrew the nut and remove pin (3).

Perform the above operations on both cylinders.

Refitting

Refitting is the reverse of removal.

Adhere to

specified torque values.

Fill the fluid reservoir up to the correct level.

S

TRALIS

AT/AD

72

RIGID REAR ADDED AXLE WITH HYDRAULIC LIFTING 56082/T1 (N 9171)

Base - January 2003

STEERING REAR ADDED AXLE 57080/D1 (N 8072)

73

S

TRALIS

AT/AD

Steering rear added axle
57080/DI (N 8072)

Page

DESCRIPTION

75

. . . . . . . . . . . . . . . . . . . . . . . . . .

CHARACTERISTICS AND DATA

76

. . . . . . . . . . .

TIGHTENING TORQUES

78

. . . . . . . . . . . . . . . . .

TOOLS

79

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

REPAIRS

83

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PNEUMATIC LIFT

83

. . . . . . . . . . . . . . . . . . . . . . .

GENERAL

83

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

LOCATION ON THE VEHICLE OF THE MAIN

COMPONENTS OF THE HYDRAULIC
SYSTEM

84

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

HYDRAULIC SYSTEM

85

. . . . . . . . . . . . . . . . . . . .

HYDRAULIC SYSTEM WORKING DIAGRAM

86

.

VEHICLES WITH PNEUMATIC REAR SUSPENSIONS

AND PNEUMATIC LIFTING

87

. . . . . . . . . . . . .

- Location on the vehicle of the main components

87

. .

- Pneumatic working diagram, rear air suspensions

and air lift for added axles with single wheels

88

.

FAULT DIAGNOSIS

88

. . . . . . . . . . . . . . . . . . . . . .

TIGHTENING TORQUES

(Steering and lifting device linkage)

92

. . . . . . . . .

CHARACTERISTICS AND DATA

93

. . . . . . . . . . .

- Steering and third axle hydraulic system

93

. . . . .

MAIN HYDRAULIC SYSTEM COMPONENTS

94

.

HYDRAULIC ACCUMULATOR

94

. . . . . . . . . . . .

- Nitrogen pressure checking and recharging

94

. .

OPERATOR CYLINDER

94

. . . . . . . . . . . . . . . . . .

- Disassembly

95

. . . . . . . . . . . . . . . . . . . . . . . . . . .
