Iveco Stralis AT/AD. Manual - part 194

51473

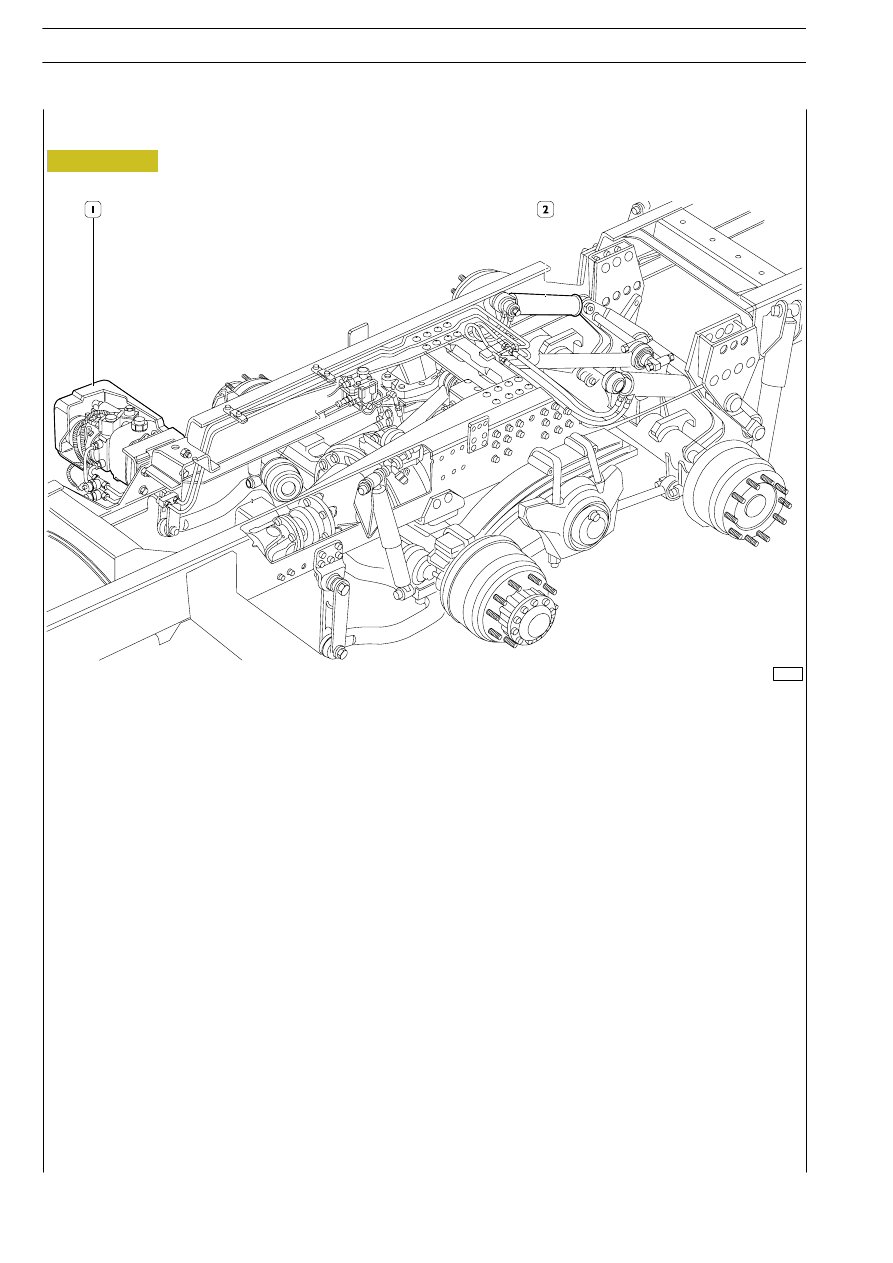

Figure 3

1. ELECTRO-HYDRAULIC PUMP - 2. LIFTING CYLINDERS

S

TRALIS

AT/AD

66

RIGID REAR ADDED AXLE WITH HYDRAULIC LIFTING 56082/T1 (N 9171)

Base - January 2003

51474

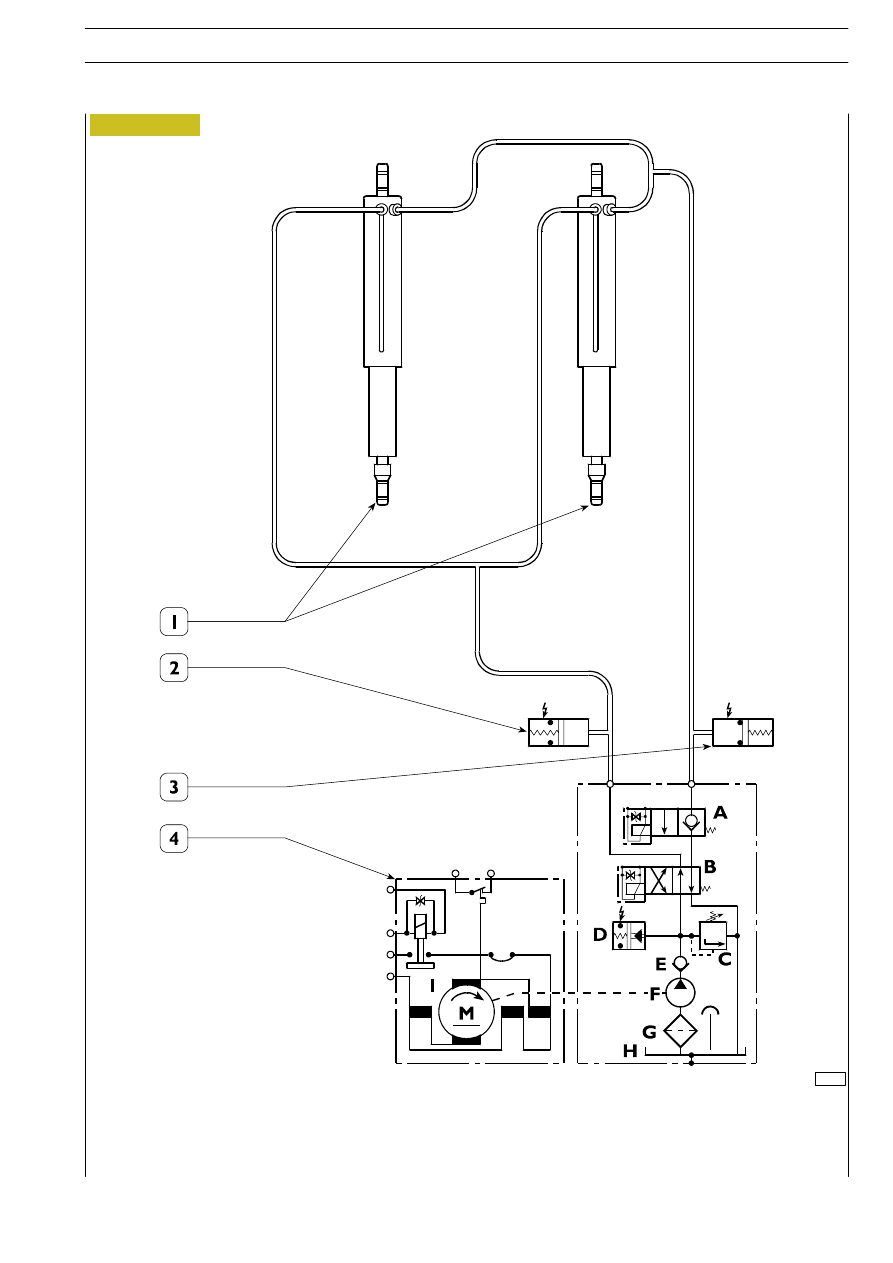

Figure 4

1. HYDRAULIC CYLINDERS - 2. PRESSURE SWITCH (closing pressure 30 bar) - 3. PRESSURE SWITCH (opening pressure

30 bar) A. SOLENOID VALVE - B. SOLENOID VALVE - C. SAFETY VALVE (200 + 10 bar) - D. PRESSURE SWITCH

(opening pressure 175 bar) - E. CHECK VALVE - F. HYDRAULIC PUMP - G. OIL FILTER - H. OIL RESERVOIR - I. ELECTRIC

MOTOR.

RIGID REAR ADDED AXLE WITH HYDRAULIC LIFTING 56082/T1 (N 9171)

67

S

TRALIS

AT/AD

Hydraulic system circuit diagram

Main malfunctions of the auxiliary rear axle with hydraulic
lifting:
1.

The 3rd axle fails to lift or fails to lower.

2.

No automatic lowering of 3rd axle when load exceeds
11.5 tonnes and no pull-away assist function.

YES

Insufficient fluid.

Top up.

Electro-hydraulic pump inefficient.

- Check electrical wiring to pump.

- Check connections e/k of the bulkhead connector.

- Replace electro-hydraulic pump.

Dampers or lifting cylinders inefficient.

Leaks or damaged hoses in hydraulic system.

YES

YES

1

THE 3RD AXLE FAILS TO LIFT OR

FAILS TO LOWER

NO

NO

YES

Electrical faults.

NO

NO

Replace dampers or lifting cylinders.

- Tighten loose fittings.

- Replace damaged fittings.

- Replace damaged hoses.

- Check operation of components.

- Check wiring.

- Ensure all electrical connection s are made

correctly.

YES

(continued overleaf)

S

TRALIS

AT/AD

68

RIGID REAR ADDED AXLE WITH HYDRAULIC LIFTING 56082/T1 (N 9171)

Base - January 2003

NO AUTOMATIC LOWERING

OF 3RD AXLE WHEN LOAD EXCEEDS

11.5 TONNES AND NO

PULL-AWAY ASSIST FUNCTION

2

No tachometer consensus.

- Check the tachometer 5a fuse.

- Check the tachometer grounding point.

- Change the tachometer.

YES

NO

Malfunction of electro-hydraulic pump.

Replace electro-hydraulic pump.

RIGID REAR ADDED AXLE WITH HYDRAULIC LIFTING 56082/T1 (N 9171)

69
