Iveco Stralis AT/AD. Manual - part 193

S

TRALIS

AT/AD

62

RIGID REAR ADDED AXLE WITH HYDRAULIC LIFTING 56082/T1 (N 9171)

Base - January 2003

Axle type

Rigid, 10 tonnes, can be lifted, with twin wheels

56082/T1 N 9171

WHEEL HUBS

Wheel hub bearings

2, taper rollers

Wheel hub bearing end play

mm

max 0.16

Wheel hub clearance

adjusted through retaining ring nut torque tightening

Oil for wheel hub bearings
Quantity for each wheel hub

Tutela W 140/M DA

0.35 (0.32 kg)

G.A.W. permissible maximum capacity

kg

10.000

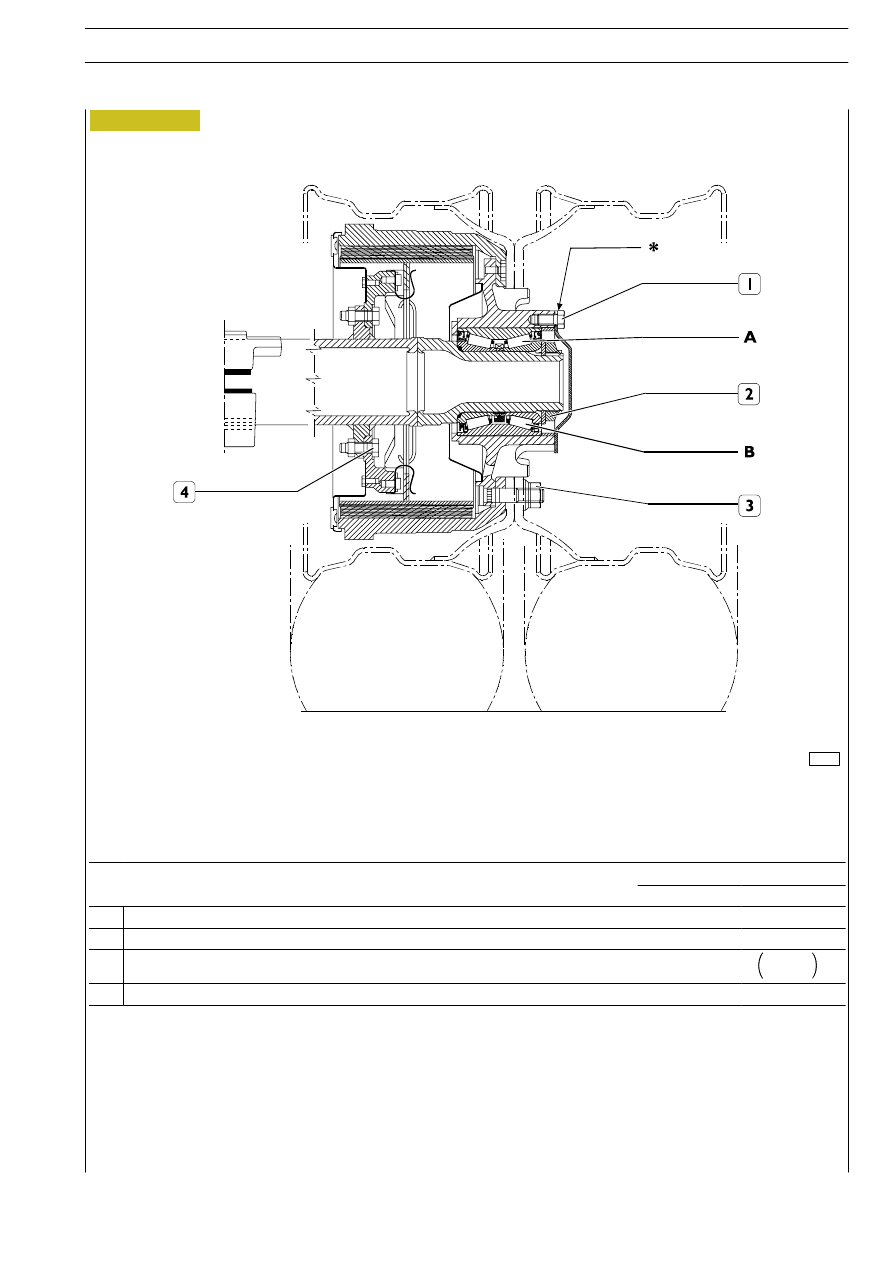

Figure 2

84546

RIGID REAR ADDED AXLE WITH HYDRAULIC LIFTING 56082/T1 (N 9171)

63

S

TRALIS

AT/AD

TIGHTENING TORQUE

PART

TORQUE

Nm

(kgm)

1

Half-shaft fastening screw to wheel hub M 16x3

80 to 100

(8 to 10)

2

Wheel hub bearing retaining ring nut

834 to 1030

(83.4

± 103)

3

Wheel fastening nut

600

+50
-20

60

+5
-2

4

Nut for brake support fastening screw

275.5 to 304

(28 to 31)

D

Apply LOCTITE 243 sealant on the thread

A

=

TIMKEN bearing

B

=

SKF bearing

: Spread with sealant type IVECO 1905685 (LOCTITE 14780)

S

TRALIS

AT/AD

64

RIGID REAR ADDED AXLE WITH HYDRAULIC LIFTING 56082/T1 (N 9171)

Base - January 2003

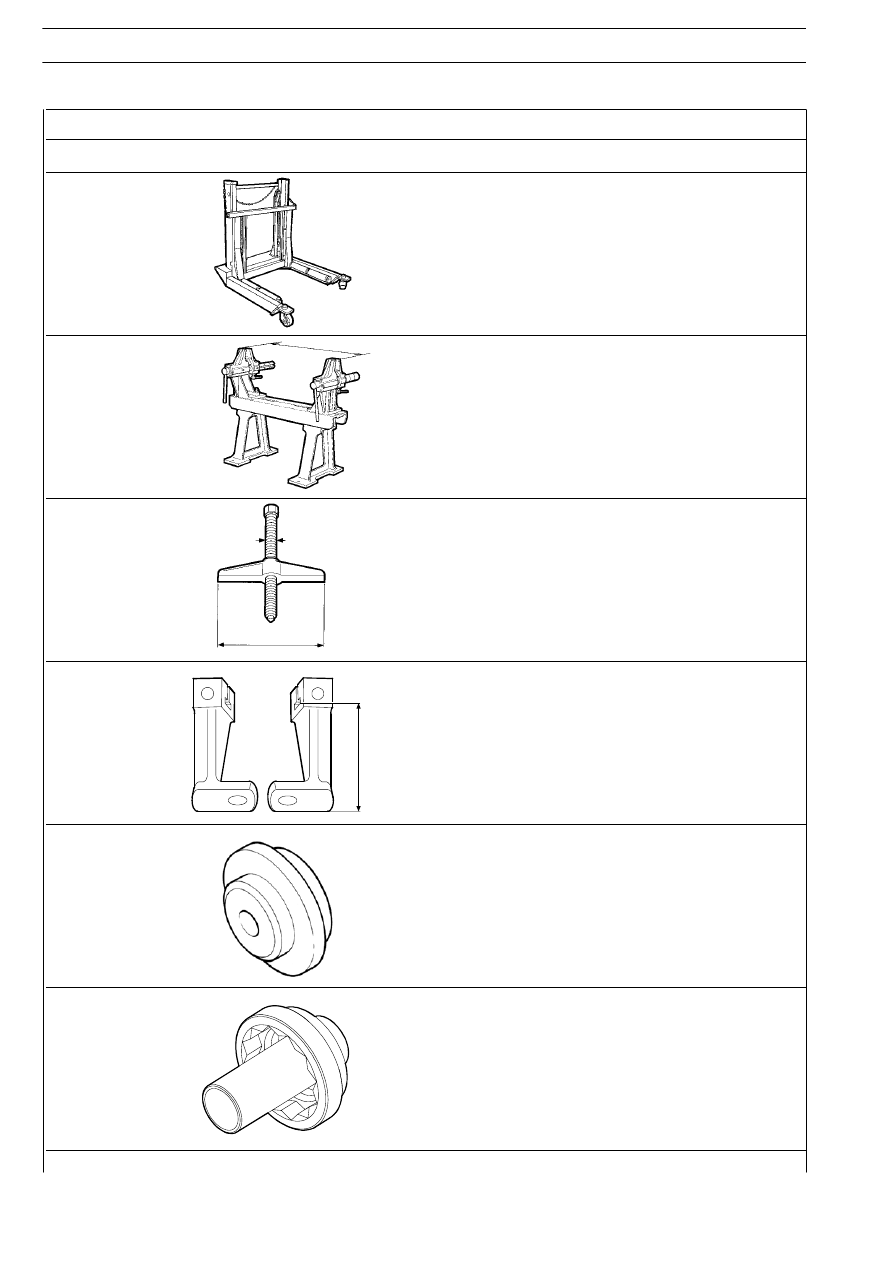

TOOL NO.

DESCRIPTION

99321024

Hydraulic trolley to remove and refit wheels

99322215

Stand for overhauling

99341003

Single-acting lift

99341017

Pair of brackets with holes

99345053

Reaction block for puller tools

99355180

Wrench (105 mm) for wheel hub bearing adjustment nut

RIGID REAR ADDED AXLE WITH HYDRAULIC LIFTING 56082/T1 (N 9171)

65

S

TRALIS

AT/AD

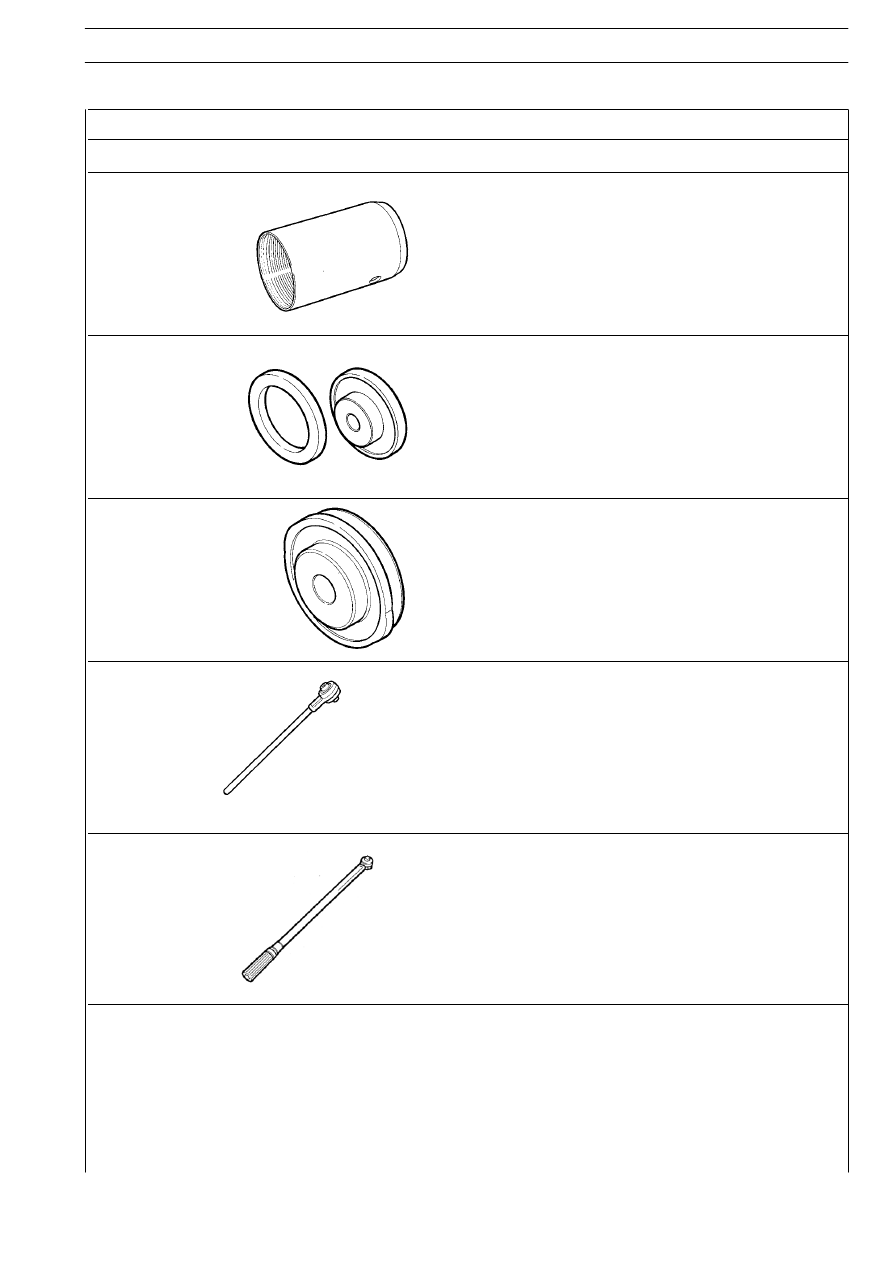

TOOLS

TOOL NO.

DESCRIPTION

99370700

Guide to assemble wheel hub

99370706

Tool to fit wheel hub bearing

99370708

Tool to drive out wheel hub bearing

99389816

4 x torque multiplier, with square connection, 3/4” in, 1” out
(maximum torque 2745 Nm).

99389818

Torque wrench (150 - 800 Nm) with 1/4’’ square fitting.

REMOVING-REFITTING

By analogy, follow the descriptions already given for the rear added axle type 55080 (N 8071).

REPAIR OPERATIONS

The wheel hub overhaul procedure is very similar to that described for rear axle MS 13-175 with drum brakes, that you are strongly
recommended to observe.
The adjustment data, tightening torques and tools are the ones given in this section.
