RIGID REAR ADDED AXLE WITH HYDRAULIC LIFTING 56082/D1 (N 9171)

Base - January 2003

CHARACTERISTICS AND DATA

Axle type

Rigid, 10 tonnes, can be lifted, with twin wheels

56082/1 (N 9171)

WHEEL HUBS

Wheel hub bearings

2, Unit-Bearing type

Hub bearing axle clearance

mm

max 0.16

Wheel hub clearance

by tightening retaining ring nut to torque

Oil for wheel hub bearings

Quantity of oil per hub

Litres

Tutela TRUCK FE-AXLE

0.35 (0.32 kg)

G.A.W. permissible maximum capacity

kg

10,000

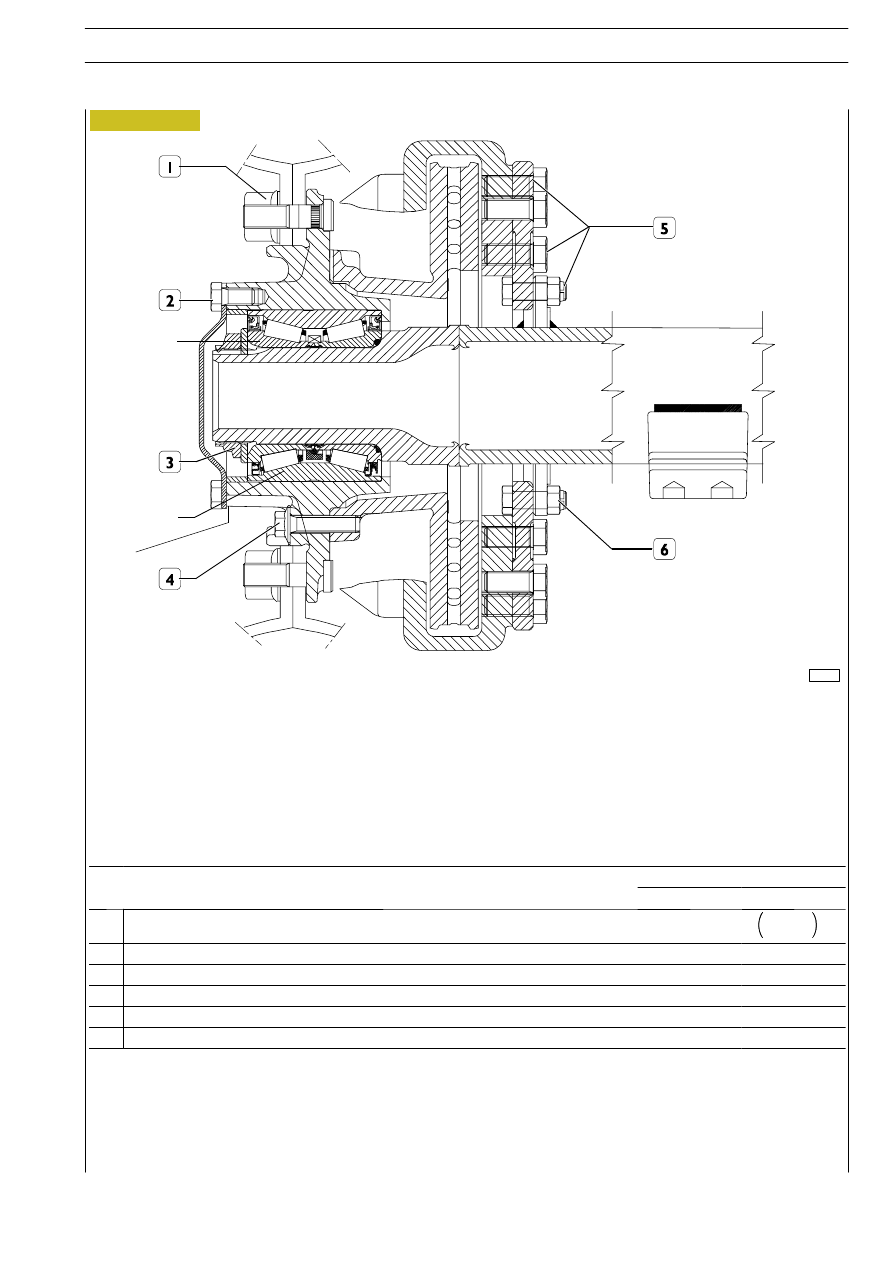

Figure 2

72784

RIGID REAR ADDED AXLE WITH HYDRAULIC LIFTING 56082/D1 (N 9171)

55

S

TRALIS

AT/AD

PART

TORQUE

Nm

kgm

1

Wheel fixing nut

600

+50
-20

60

+5
-2

2

Screw fixing drive shaft flange D

80 to 100

8 to 10

3

Ring nut retaining wheel hub bearing

834 to 1030

83.4 to 103

4

Screw fixing brake disc to wheel hub

268 to 295

26.8 to 29.5

5

Nut for screw fixing brake calliper to mount

554 to 677

55.4 to 67.7

6

Nut for screw fixing brake calliper mount

275 to 304

27.5 to 30.4

: Spread with sealant type IVECO 1905685 (LOCTITE 14780)
D

Apply LOCTITE 243 sealant on the thread

A

=

TIMKEN bearing

B

=

SKF bearing

S

TRALIS

AT/AD

56

RIGID REAR ADDED AXLE WITH HYDRAULIC LIFTING 56082/D1 (N 9171)

Base - January 2003

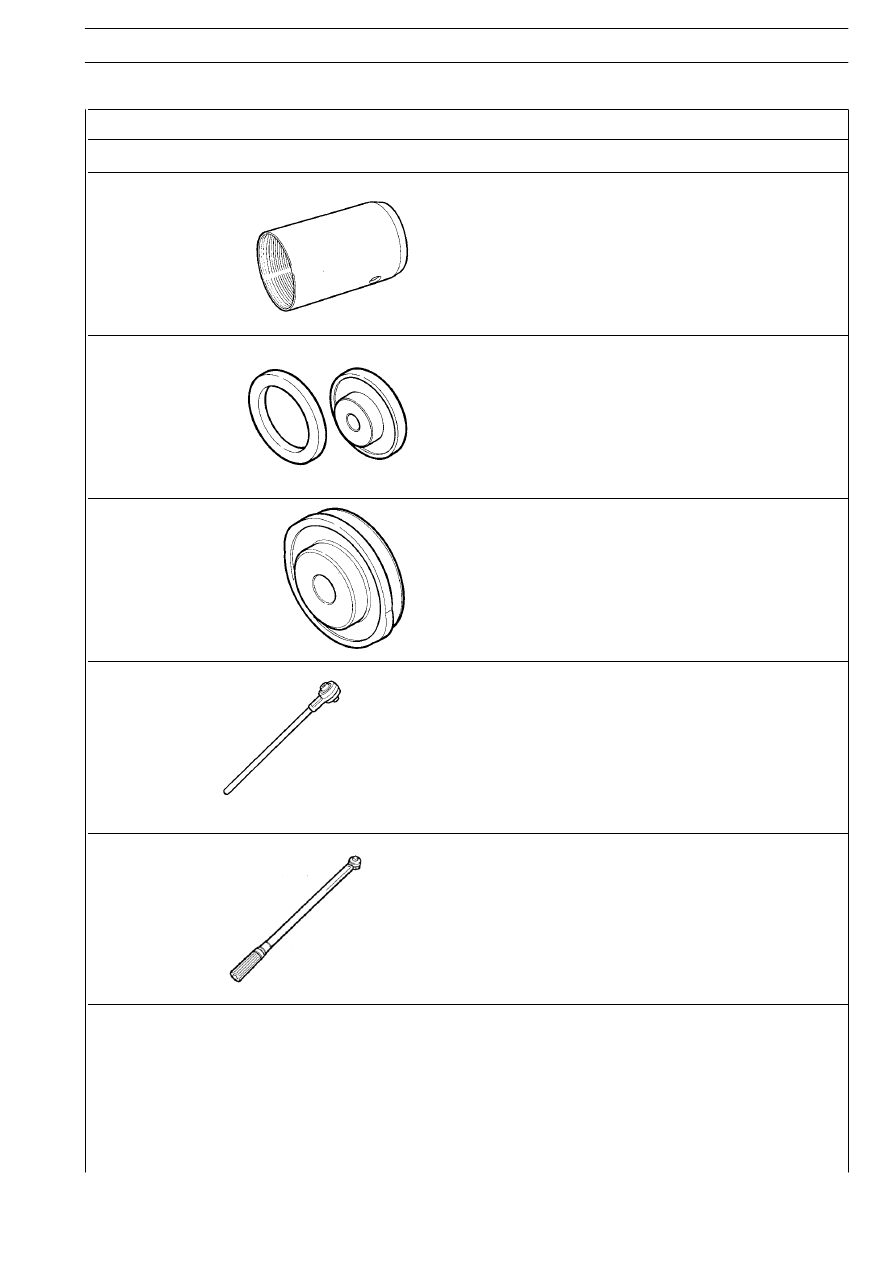

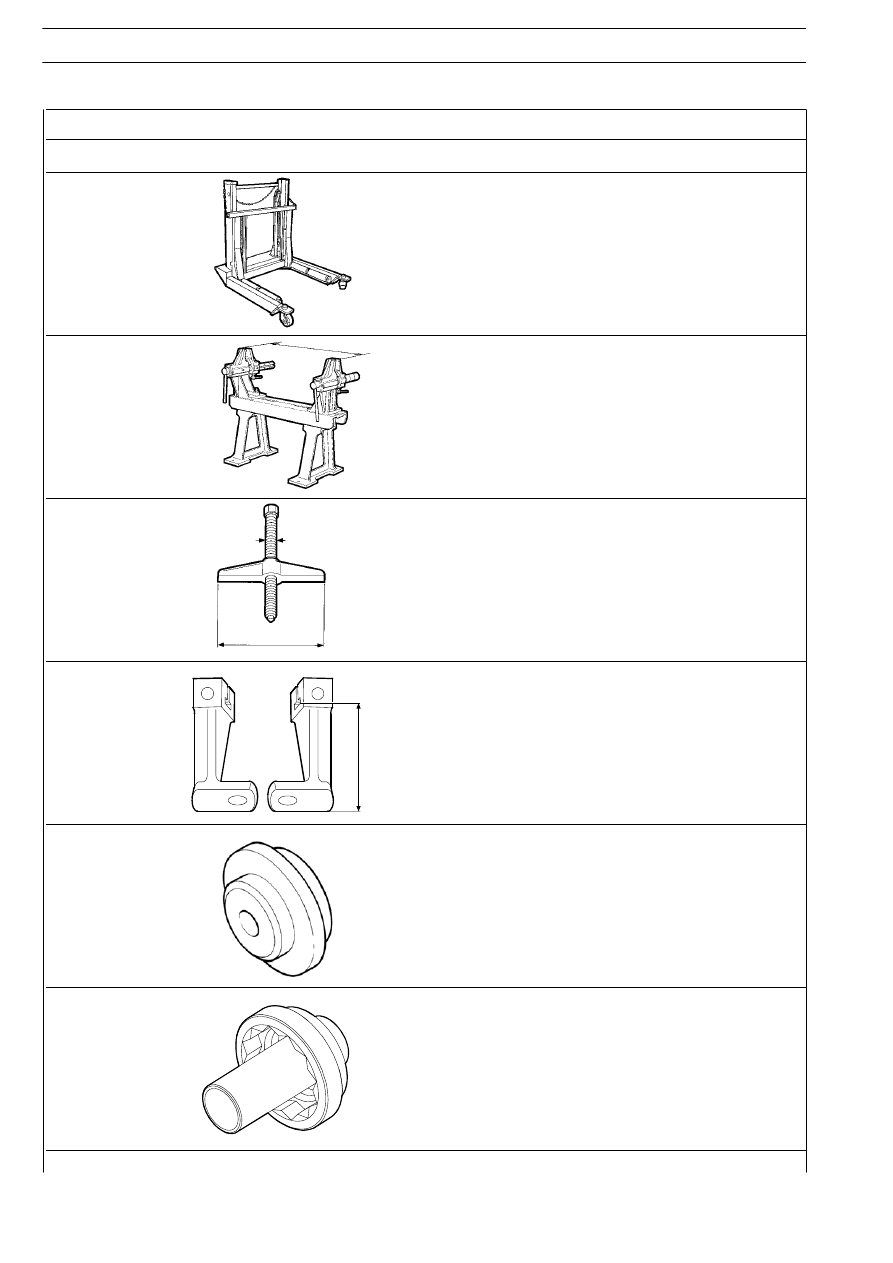

TOOL NO.

DESCRIPTION

99321024

Hydraulic trolley to remove and refit wheels

99322215

Stand for overhauling

99341003

Single-acting lift

99341017

Pair of brackets with holes

99345053

Reaction block for puller tools

99355180

Wrench (105 mm) for wheel hub bearing adjustment nut

RIGID REAR ADDED AXLE WITH HYDRAULIC LIFTING 56082/D1 (N 9171)

57

S

TRALIS

AT/AD

TOOLS

TOOL NO.

DESCRIPTION

99370700

Guide to assemble wheel hub

99370706

Tool to fit wheel hub bearing

99370708

Tool to drive out wheel hub bearing

99389816

4 x torque multiplier, with square connection, 3/4” in, 1” out
(maximum torque 2745 Nm).

99389818

Dynamometric wrench (150 - 800 Nm) with square 3/4’’ coupling

REMOVING-REFITTING

By analogy, follow the descriptions already given for the rear added axle type 55080 (N 8071).

REPAIRS

The wheel hub overhaul procedure is very similar to that described for rear axle MS 13-175 with disc brakes, that you are strongly
recommended to observe.
The adjusting values, the tightening torques and the tools used are those shown in the section.
For the hydraulic component operation description and data refer to what described for axle 56082/DI.
