Iveco Stralis AT/AD. Manual - part 189

S

TRALIS

AT/AD

46

RIGID REAR ADDED AXLE 55080/TI (N 8071)

Base - January 2003

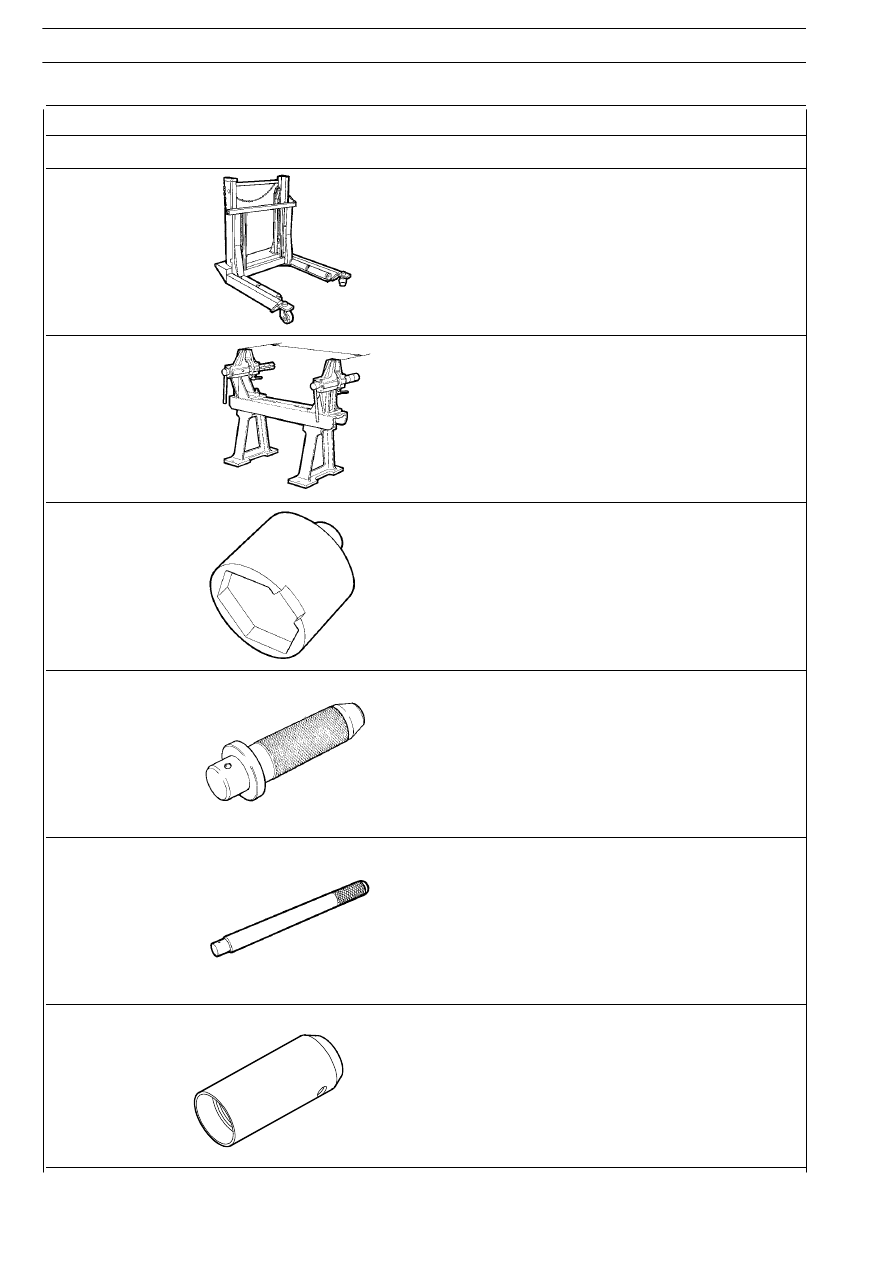

TOOL NO.

DESCRIPTION

99321024

Hydraulic truck to remove and fit back the wheels

99322215

Stand for overhauling

99354207

Wrench for wheel hub cup

99370006

Handle for interchangeable beaters

99370007

Handle for interchangeable beaters

99370715

Guide for mounting wheel hub

RIGID REAR ADDED AXLE 55080/TI (N 8071)

47

S

TRALIS

AT/AD

TOOLS

TOOL NO.

DESCRIPTION

99374093

Beater to fit back bearing outer races
(to be used with 99370007)

99374132

Installer to fit back wheel hub internal gasket
(to be used with 99370006)

99388001

Wrench (80 mm) for wheel hub bearing adjustment nut

99389819

Torque wrench (0 - 10 Nm) with square socket 1/4’’

99395026

Tool for testing hubs rolling torque (to be used with torque wrench)

!

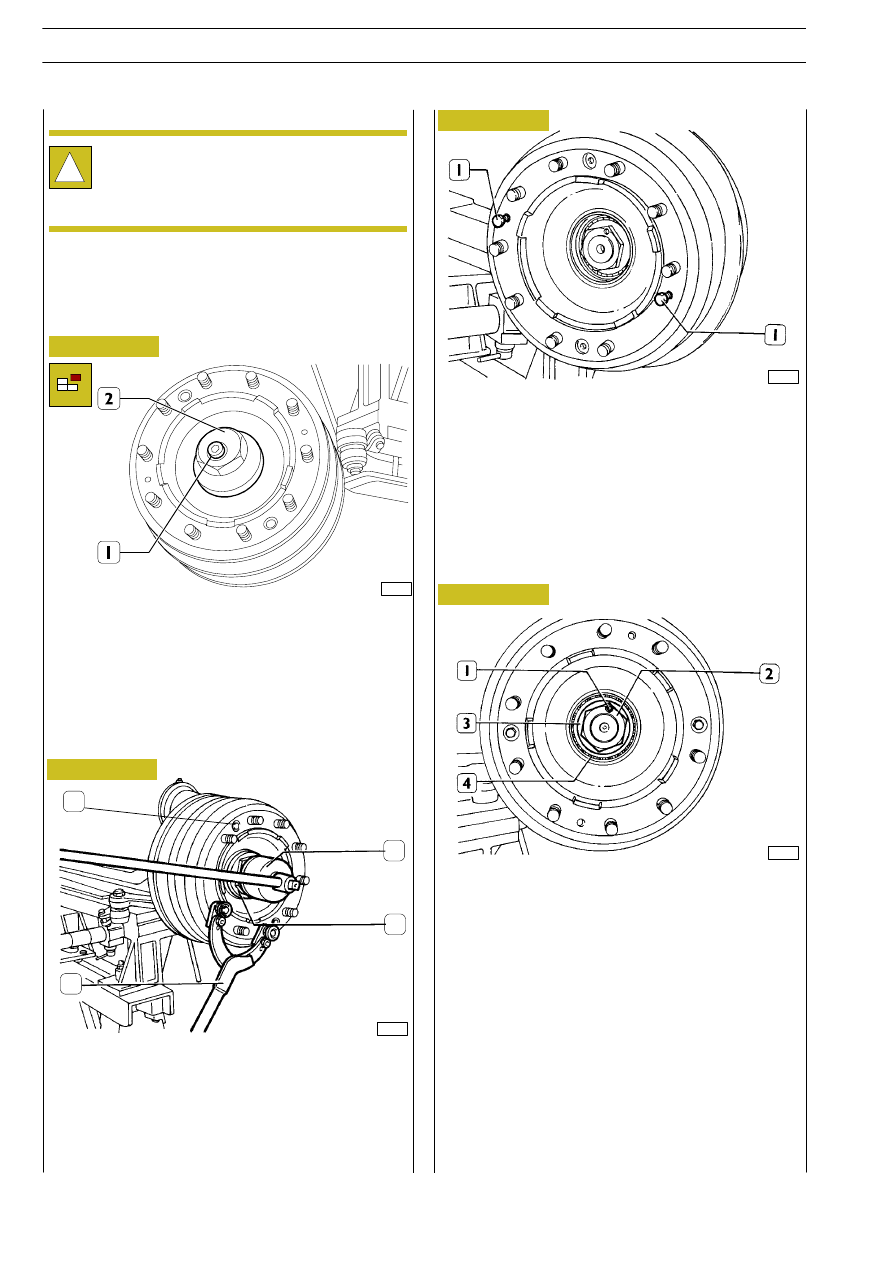

The wheel hub removal/refitting was carried out on
a steering axle, but it is valid also for the additional axle
55080/T1 because the procedure is very similar.

Figure 3

84544

Removal

Turn the wheel hub so that the screw plug (1) goes down,
unscrew the plug (1).

40539

40361

40360

Figure 4

Figure 5

Figure 6

Using the reaction lever 99370317 (2), block rotation of the
wheel hub and, using the wrench 99354207 (3), unscrew the
oil cover (4) and drain off all the oil.
Remove the screws (1) fixing the drum to the wheel hub.

Insert the two screws (1) into the drum.
Progressively screw them down in order to extract the drum
from the wheel hub.

Loosen the screw (1), take out the adjustment nut (2) with the
wrench 99388001, extract the washer (3), the outer bearing
(4) and remove the wheel hub together with the spacer and
internal bearing.

1

2

3

4

S

TRALIS

AT/AD

48

RIGID REAR ADDED AXLE 55080/TI (N 8071)

Base - January 2003

REMOVING - REFITTING
WHEEL HUBS

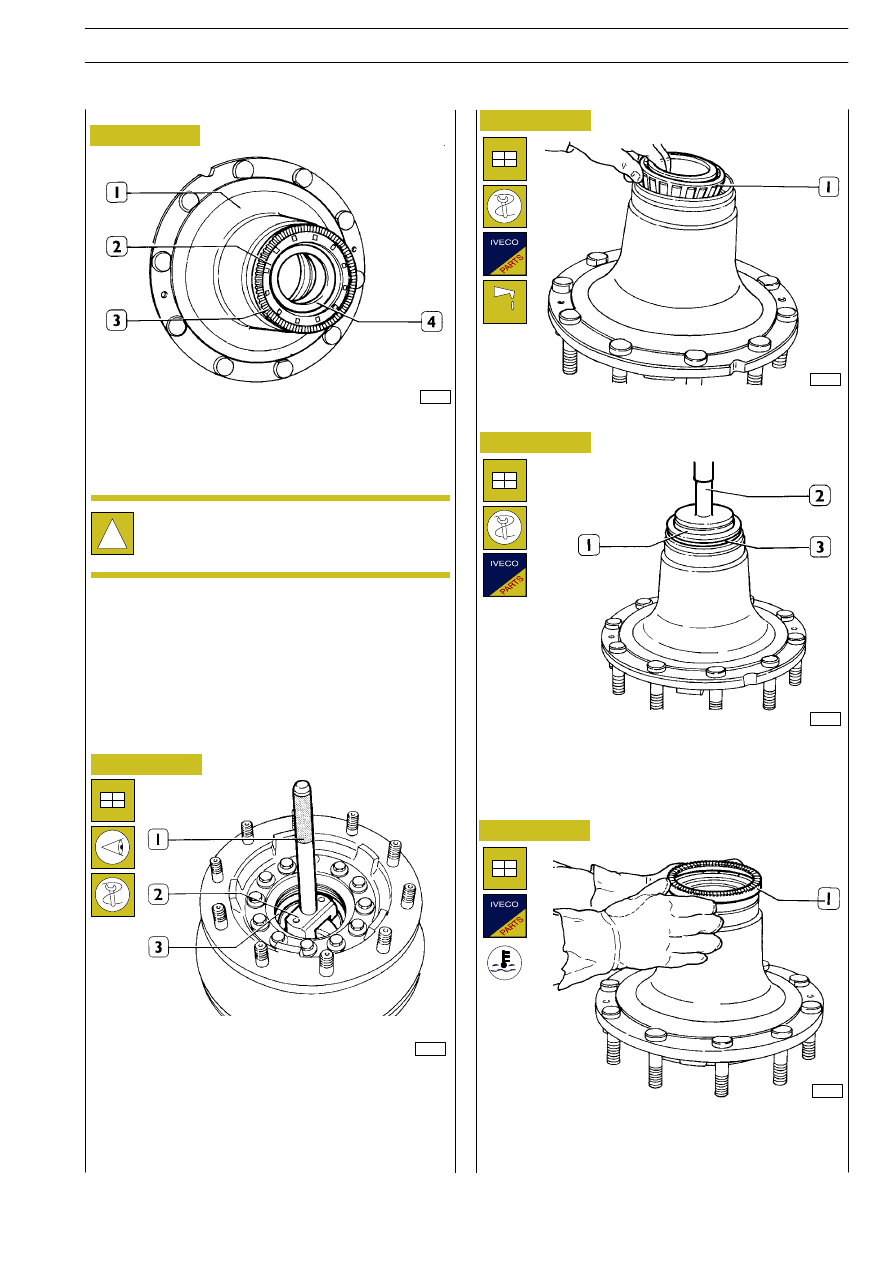

Figure 7

Figure 8

71553

Using the drift 99374093 (2), under a press, drive the outer
ring of the front bearing into the hub without going right down
to the bottom. Repeat this operation on the opposite side for
the outer ring of the rear bearing.
Complete driving home the outer rings of the bearings man-
ually with the drift 99374093 (2) and grip 99370007 (1).

40362

Using general tools, remove the following from the wheel hub
(1): seal (2), phonic wheel (3) and bearing (4).

Using a specific drift, drive the outer rings of the bearings out
of the wheel hub.

40363

40364

Figure 9

Figure 10

Lubricate the inside bearing (1) with the oil prescribed for the
wheel hubs and place it in the seat of the wheel hub.

Using the drift 99374132 (1) and grip 99370006 (2), mount
the seal (3).

Figure 11

The phonic wheel (1) needs to be mounted after heating it to
a temperature of approx. 150ºC, checking after assembly that
the ”phonic” wheel rests on the seat of the hub properly.

40365

!

Check that the seats of the outer rings of the bearings
in the wheel hub are not dented after driving them out.

RIGID REAR ADDED AXLE 55080/TI (N 8071)

49

S

TRALIS

AT/AD

520621

Replacing wheel hub bearings
