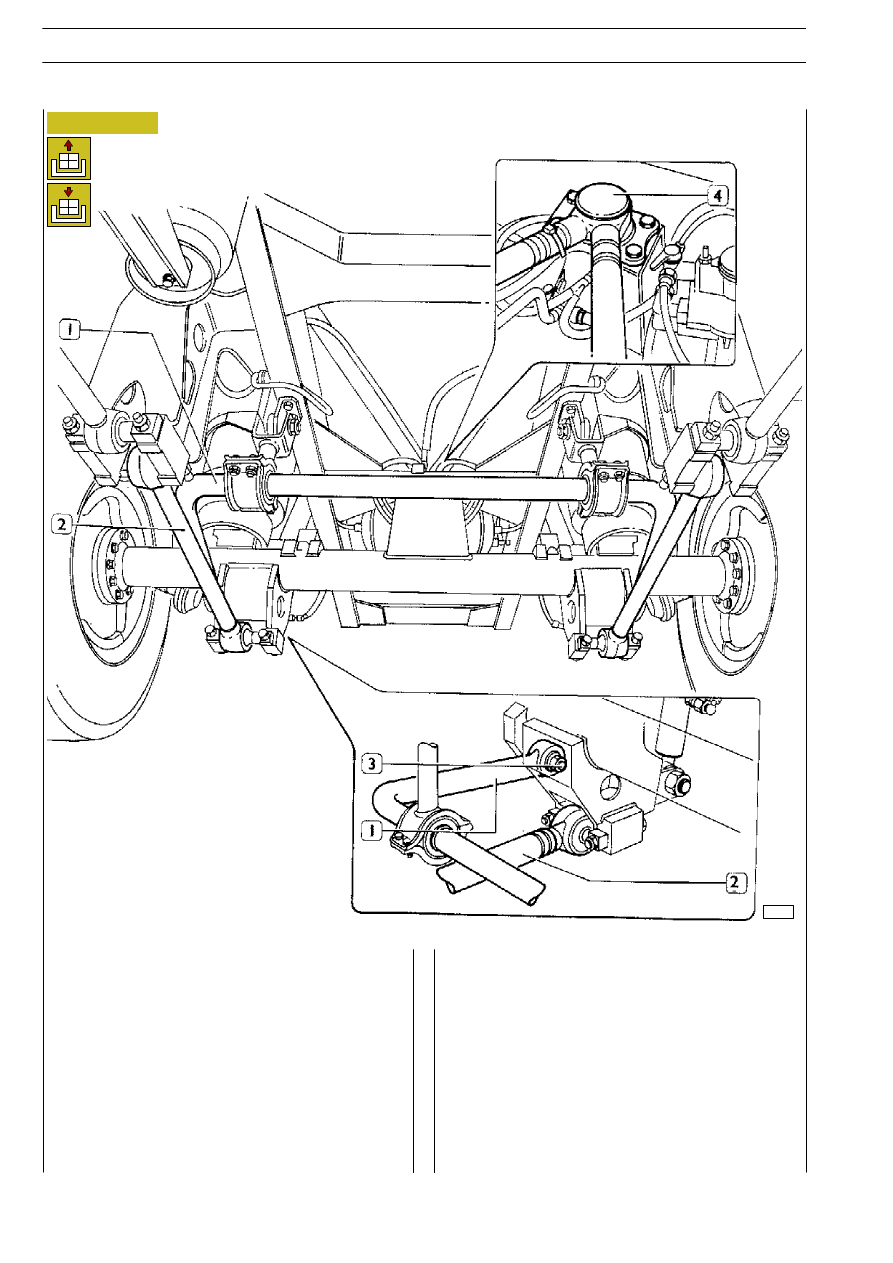

Figure 3

Place vehicle on flat ground and chock front wheels.
Loosen rear wheel retaining bolts.
Use hydraulic jack to raise vehicle at rear and support by rest-
ing rear axle on stands.
Unscrew wheel retaining bolts and remove wheels using hy-
draulic trolley 99321024.
Support additional rear axle using stand 99370628 and hy-
draulic lift.

Remove jointed mount (5) of additional axle wishbone.
Remove nut (3) and take out bolt.
Disconnect stabiliser bar (1) and turn so that it does not foul
during removal of vehicle axle.
Remove wishbone (2).

Removal

S

TRALIS

AT/AD

38

RIGID REAR ADDED AXLE 55080/DI (N 8071)

Base - January 2003

REMOVING-REFITTING

38012

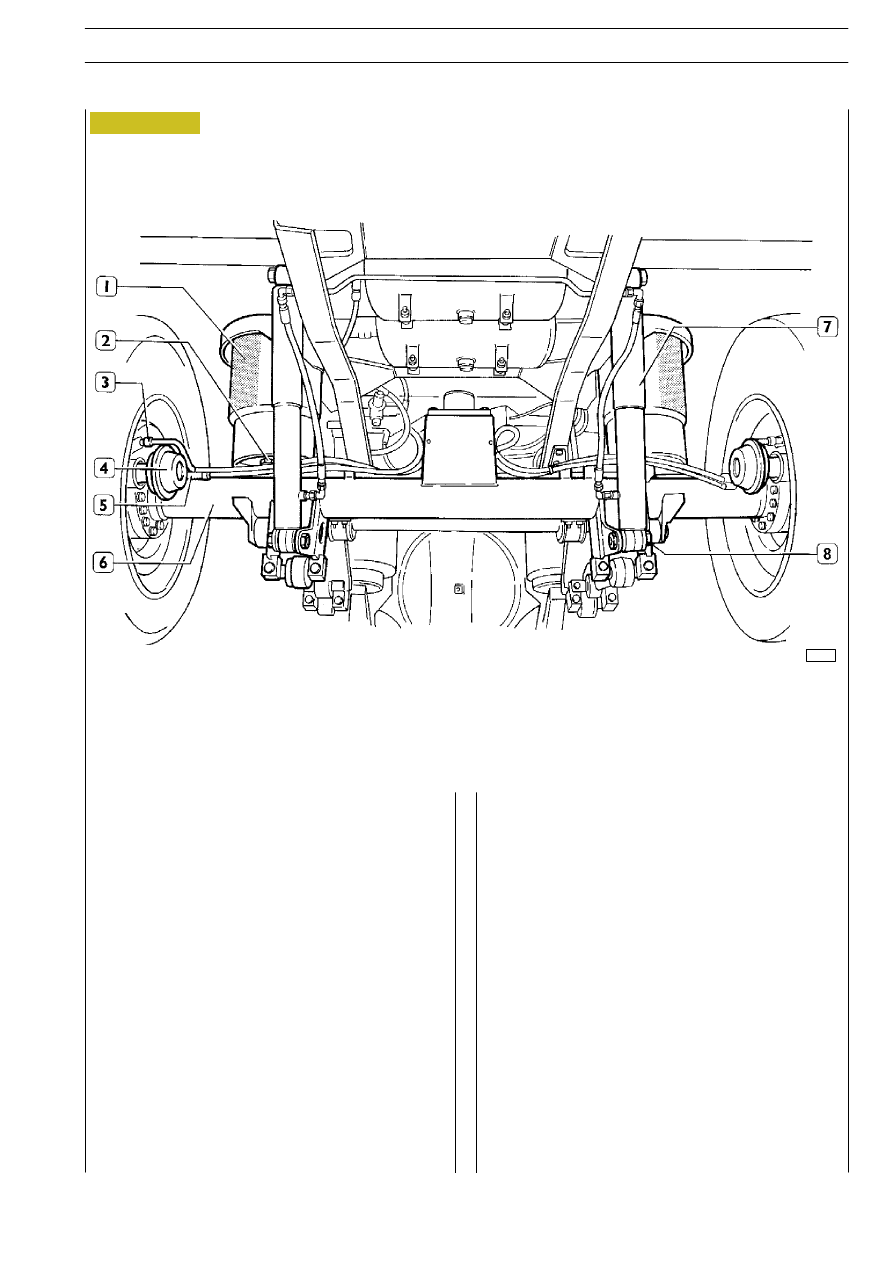

Figure 4

Disconnect: the air delivery pipes (5) from the diaphragm
brake cylinders (4), the electric cable (3) for the brake lining
wear indicator.
Remove the nut (8) and take out the bottom fixing screw of
the shock absorber (7).
Remove the nuts (2) fixing the air springs (1) to the axle.
Lower the hydraulic jack and take the axle (6) out from under
the vehicle.

Reverse operations described for removal to refit. Tighten
bolts and/or nuts to specified torque.
After fitting, check that:
- There is no air leakage from the air pipes.
- The lubricating oil in the wheel hubs is at the right level.

Refitting

REPAIRS

The wheel hub overhaul procedure is similar to the one de-
scribed for the axle 5876/4 (F 8021) to which you should refer.

The adjustment data, tightening torques and equipment are as
stated in this section.
