AXLES 5876/4 (F 8021) - 5876/5 (F 8021) - 5886/5 (F 9021) - 5876/2 (F 8021)

S

TRALIS

AT/AD

Base - January 2003

RIGID REAR ADDED AXLE 55080/DI (N 8071)

31

S

TRALIS

AT/AD

Rigid rear added axle
55080/DI (N 8071)

Page

DESCRIPTION

33

. . . . . . . . . . . . . . . . . . . . . . . . . .

CHARACTERISTICS AND DATA

34

. . . . . . . . . . .

TIGHTENING TORQUE

35

. . . . . . . . . . . . . . . . . .

TOOLS

36

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

REMOVING-REFITTING

38

. . . . . . . . . . . . . . . . . .

- Removal

38

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Refitting

39

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

REPAIRS

39

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

S

TRALIS

AT/AD

32

RIGID REAR ADDED AXLE 55080/DI (N 8071)

Base - January 2003

72781

Figure 1

The front axle is a steel structure with a tubular cross-section
at the end of which the wheel hubs are keyed.

The wheel hubs are supported by two tapered roller bearings,
set right, lubricated with oil.

The bearings need no adjustment; their end float is obtained
by tightening the retaining ring nut to torque.

The disc brake is the ”KNORR” type. The brake calliper is
mounted on the axle with an angle of 57

°.

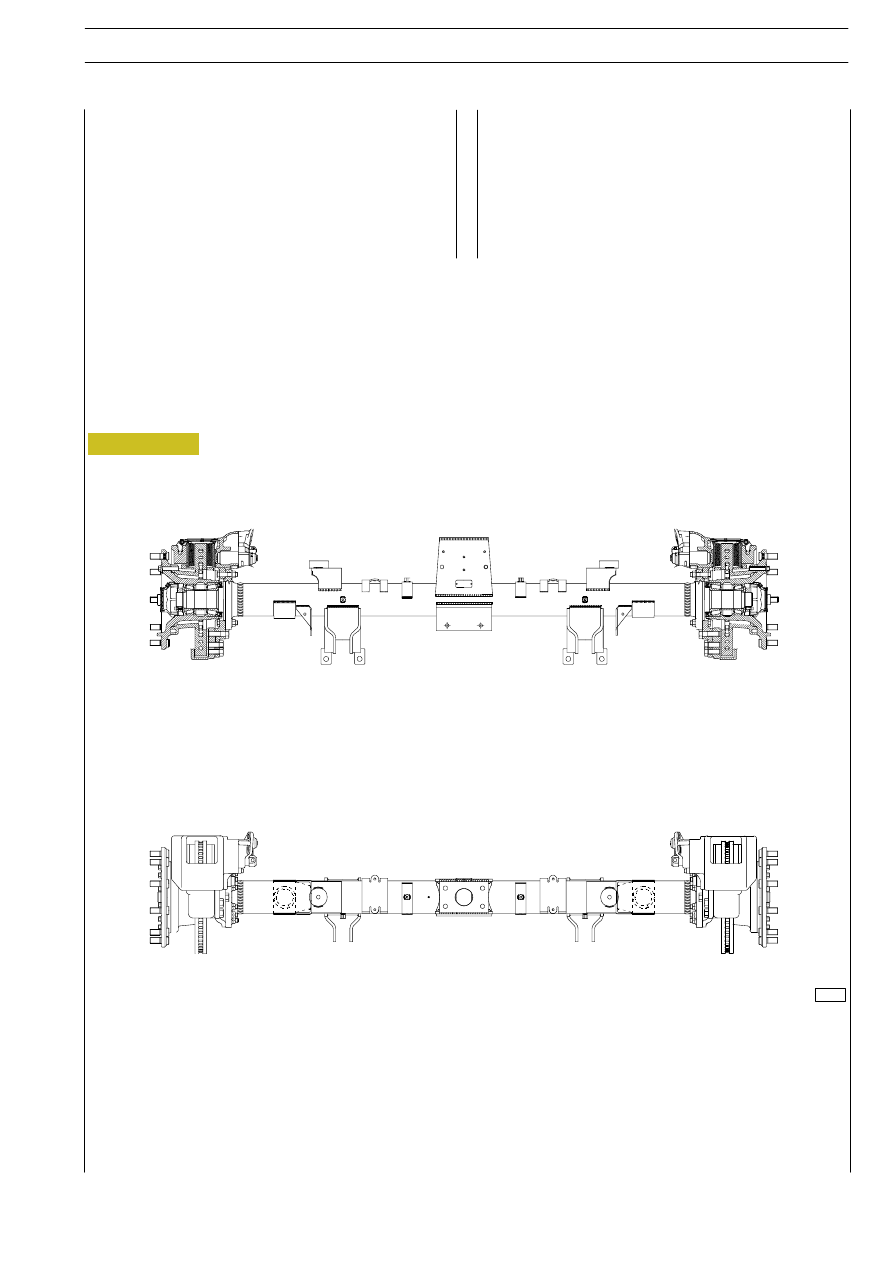

VIEW OF FRONT AXLE 55080/DI

RIGID REAR ADDED AXLE 55080/DI (N 8071)

33

S

TRALIS

AT/AD

DESCRIPTION
