S

TRALIS

AT/AD

34

RIGID REAR ADDED AXLE 55080/DI (N 8071)

Base - January 2003

Axle type

Rigid, 8 tonnes, can be lifted, with single wheels

55080/DI (N 8071)

WHEEL HUBS

Wheel hub bearings

2 with tapered rollers

Hub bearing axle clearance

mm

max 0.16

Wheel hub clearance

by tightening retaining ring nut to torque

Bearing pre-load
rolling torque

daNm

max 0.50

Oil for wheel hub bearings
Quantity of oil per hub

Litres

Tutela TRUCK FE-AXLE

0.35 (0.32 kg)

G.A.W. permissible maximum capacity

kg

8000

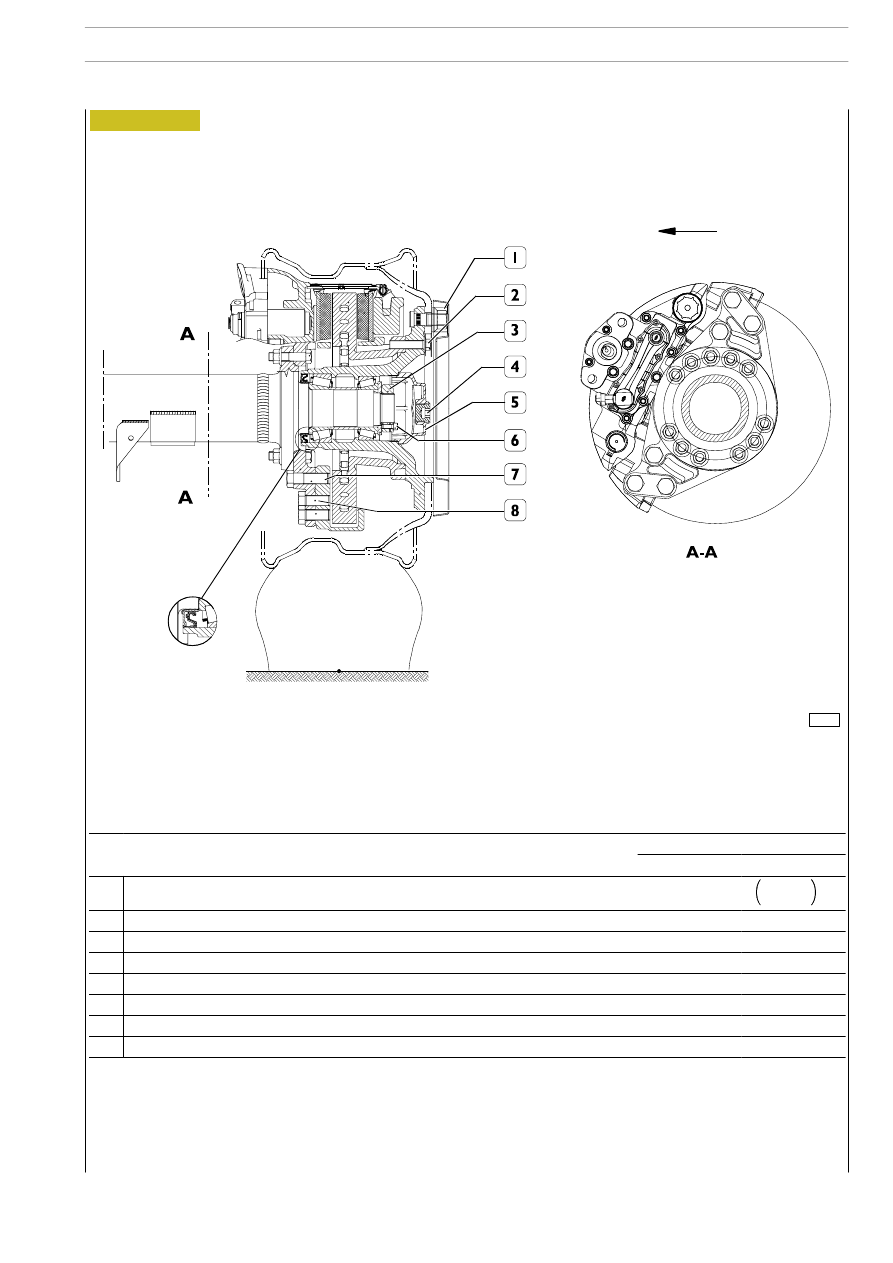

Figure 2

84542

DIRECTION OF TRAVEL

RIGID REAR ADDED AXLE 55080/DI (N 8071)

35

S

TRALIS

AT/AD

TIGHTENING TORQUE

PART

TORQUE

Nm

(kgm)

1

Wheel fixing nut

600

+50
-20

60

+5
-2

2

Hex screw fixing brake disc to wheel hub

281.5

± 13.5

(28.1

± 1.3)

3

Ring nut fixing wheel bearings

515

± 30

(51.5

± 3)

4

Tapered threaded plug for wheel hub cover

57.5

± 7.5

(5.8

± 0.7)

5

Cover for wheel hub

130

± 10

(13.3

± 1)

6

Screw fixing nut (3)

27.5

(2.75)

7

Screw fixing brake calliper mount

275 to 304

(27.5 to 30.4)

8

Screw fixing brake calliper

615

± 61

(61.5

± 6.1)

S

TRALIS

AT/AD

36

RIGID REAR ADDED AXLE 55080/DI (N 8071)

Base - January 2003

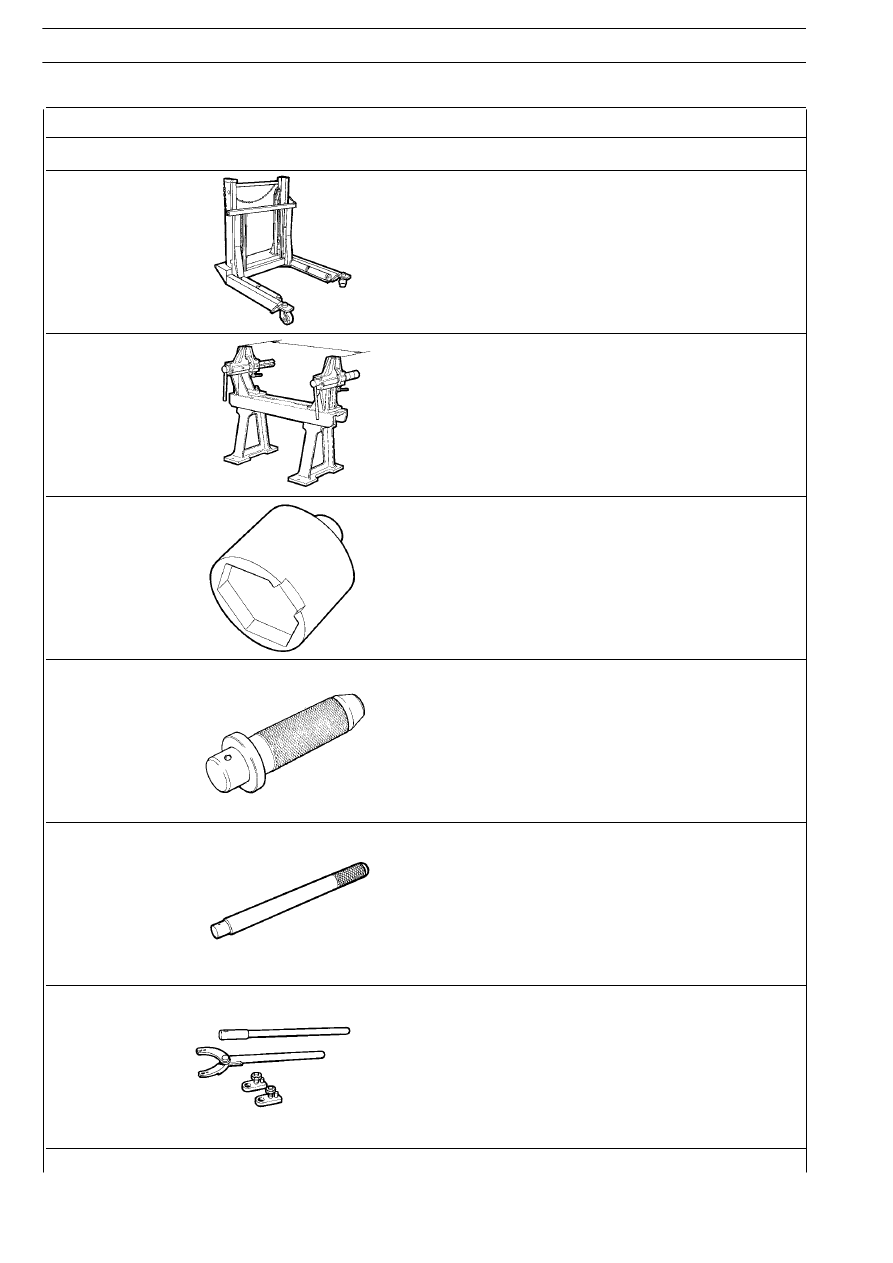

TOOL NO.

DESCRIPTION

99321024

Hydraulic jack for wheel removal and refitting

99322215

Overhauling stand

99354207

Wrench for wheel hub cover

99370006

Handle for interchangeable beaters

99370007

Handle for interchangeable beaters

99370317

Reaction lever with extension to retain flanges

RIGID REAR ADDED AXLE 55080/DI (N 8071)

37

S

TRALIS

AT/AD

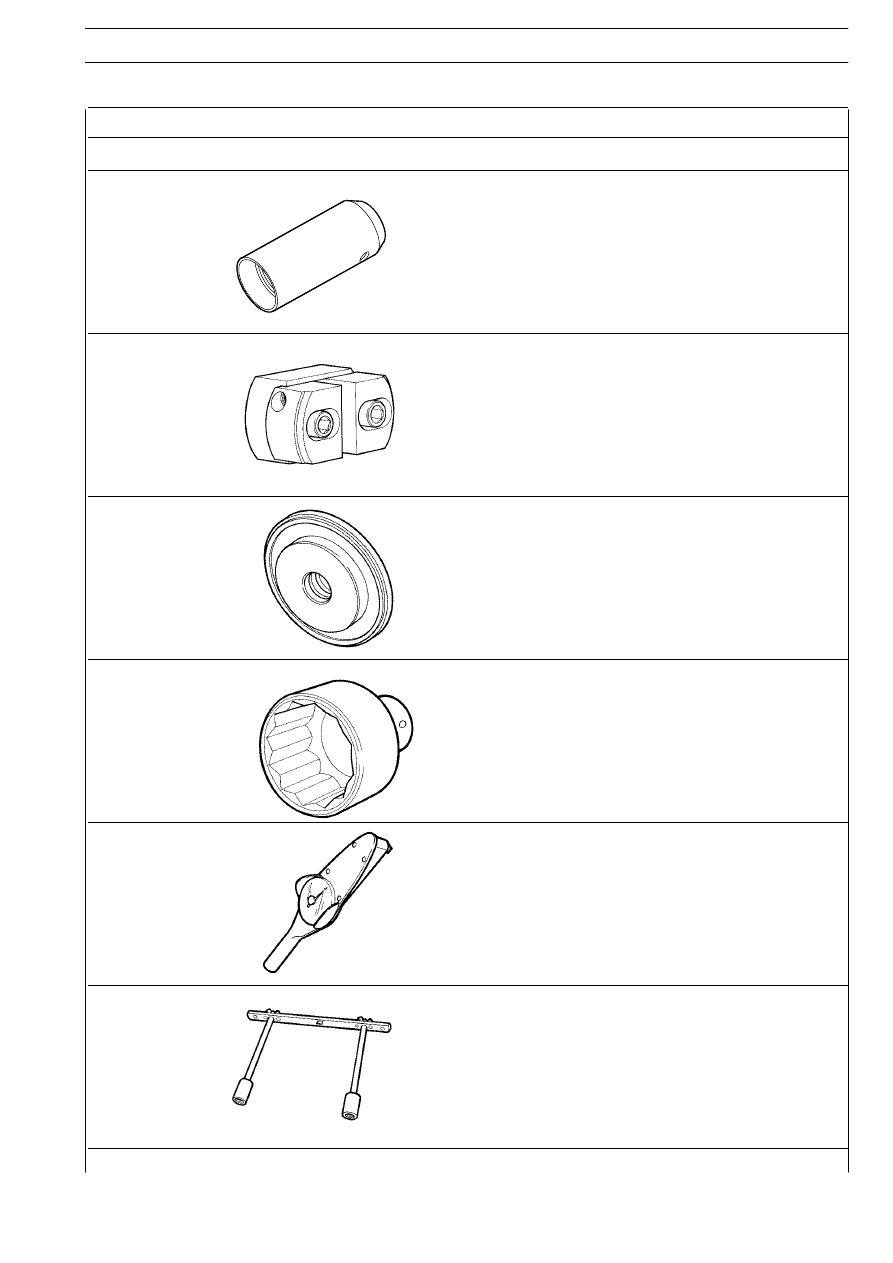

TOOLS

TOOL NO.

DESCRIPTION

99370715

Guide for mounting wheel hub

99374093

Beater to fit back bearing outer races (91-134)
(to be used with 99370007)

99374132

Installer to fit back wheel hub internal gasket
(to be used with 99370006)

99388001

Wrench (80 mm) for wheel hub bearing adjustment nut

99389819

Torque wrench (0 -10 Nm) with square socket 1/4’’

99395026

Tool for testing hubs rolling torque
(to be used with torque wrench)
