Iveco Stralis AT/AD. Manual - part 192





S

TRALIS

AT/AD

58

RIGID REAR ADDED AXLE WITH HYDRAULIC LIFTING 56082/D1 (N 9171)

Base - January 2003

RIGID REAR ADDED AXLE WITH HYDRAULIC LIFTING 56082/T1 (N 9171)

59

S

TRALIS

AT/AD

Rigid rear added axle

with hydraulic lifting

56082/T1 (N 9171)

Page

DESCRIPTION

61

. . . . . . . . . . . . . . . . . . . . . . . . . .

CHARACTERISTICS AND DATA

62

. . . . . . . . . . . .

TIGHTENING TORQUE

63

. . . . . . . . . . . . . . . . . . .

TOOLS

64

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

REMOVING-REFITTING

65

. . . . . . . . . . . . . . . . . . .

REPAIR OPERATIONS

65

. . . . . . . . . . . . . . . . . . . . .

VEHICLES WITH MECHANICAL SUSPENSION

AND HYDRAULIC LIFTING

66

. . . . . . . . . . . . .

- Location of main system components

66

. . . . . . .

- Hydraulic system circuit diagram

67

. . . . . . . . . . .

FAULT DIAGNOSIS

68

. . . . . . . . . . . . . . . . . . . . . . .

SPECIFICATIONS

70

. . . . . . . . . . . . . . . . . . . . . . . .

ELECTRO-HYDRAULIC PUMP

71

. . . . . . . . . . . . .

- Removal

71

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Refitting

71

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

LIFTING CYLINDERS

(VEHICLES WITH MECHANICAL SUSPENSION)

72

- Removal

72

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Refitting

72

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

S

TRALIS

AT/AD

60

RIGID REAR ADDED AXLE WITH HYDRAULIC LIFTING 56082/T1 (N 9171)

Base - January 2003

84545

Figure 1

The front axle is a steel structure with a tubular cross-section
at the end of which the wheel hubs are keyed.

The wheel hubs are supported by two tapered roller bearings,
the Unit Bearing type with permanent lubrication.

The bearings need no adjustment; their end float is obtained
by tightening the retaining ring nut to torque.

The drum brake is the “Perrott“ type.

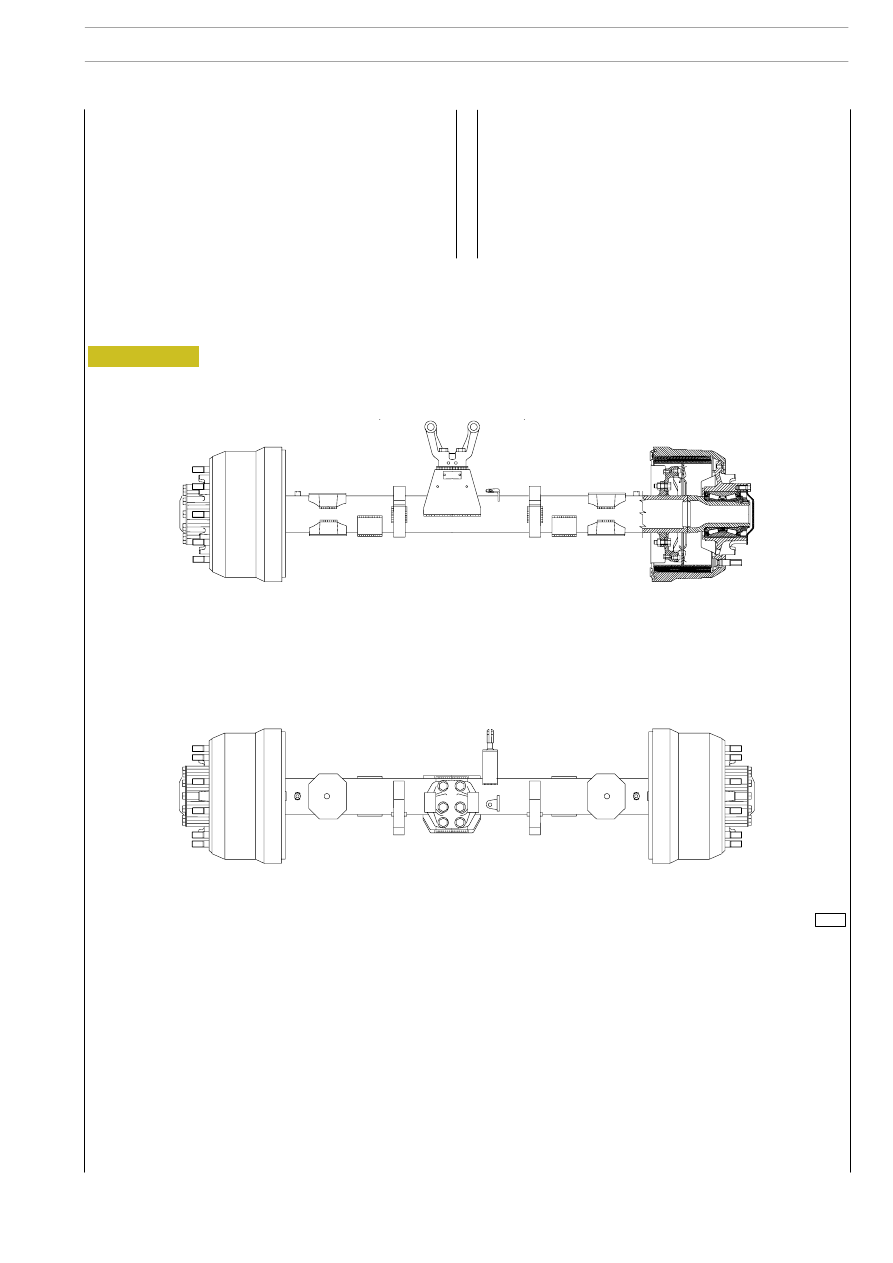

VIEW OF FRONT AXLE 56082/TI

RIGID REAR ADDED AXLE WITH HYDRAULIC LIFTING 56082/T1 (N 9171)

61

S

TRALIS

AT/AD

DESCRIPTION
