POWER TAKE-OFF

207

S

TRALIS

AT/AD

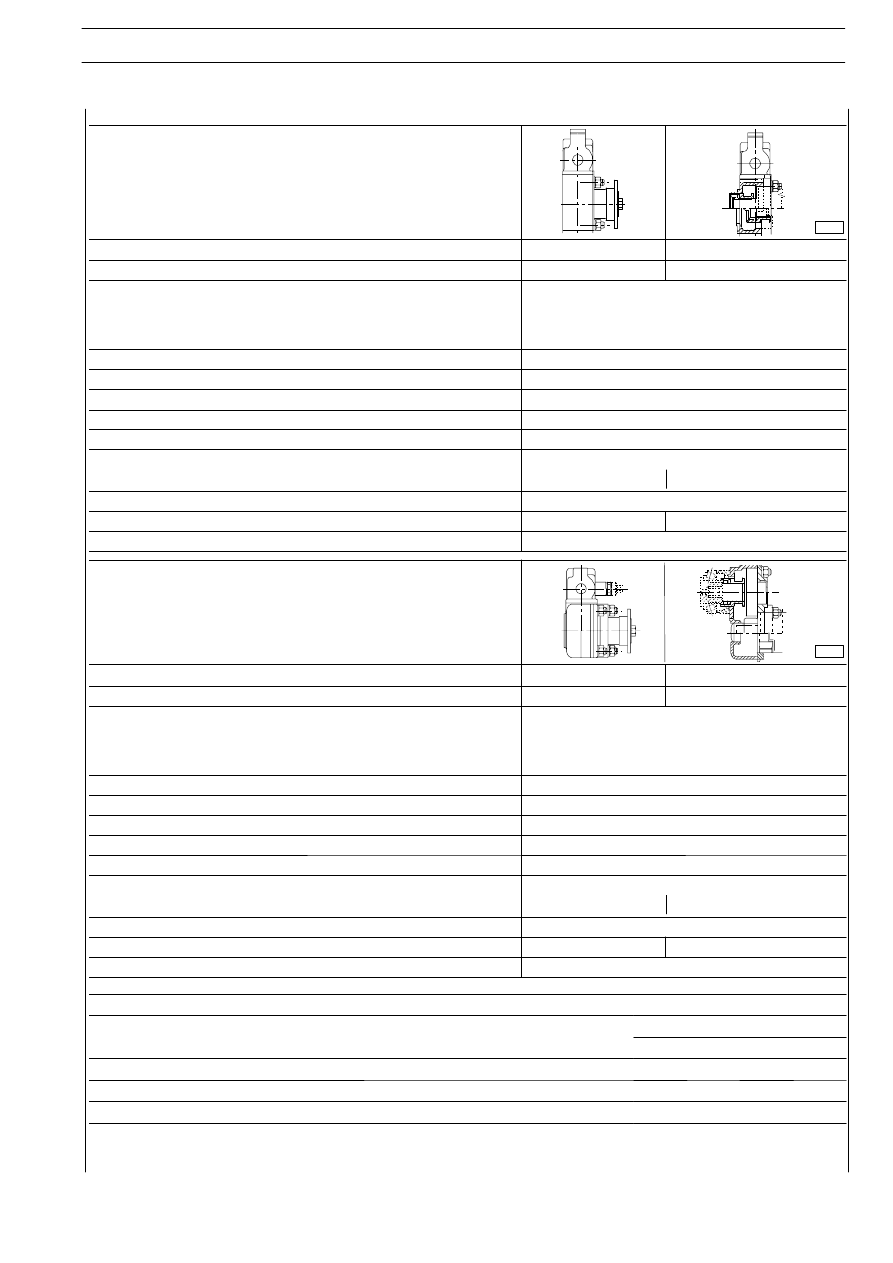

ZF POWER TAKE-OFF
SPECIFICATIONS AND DATA

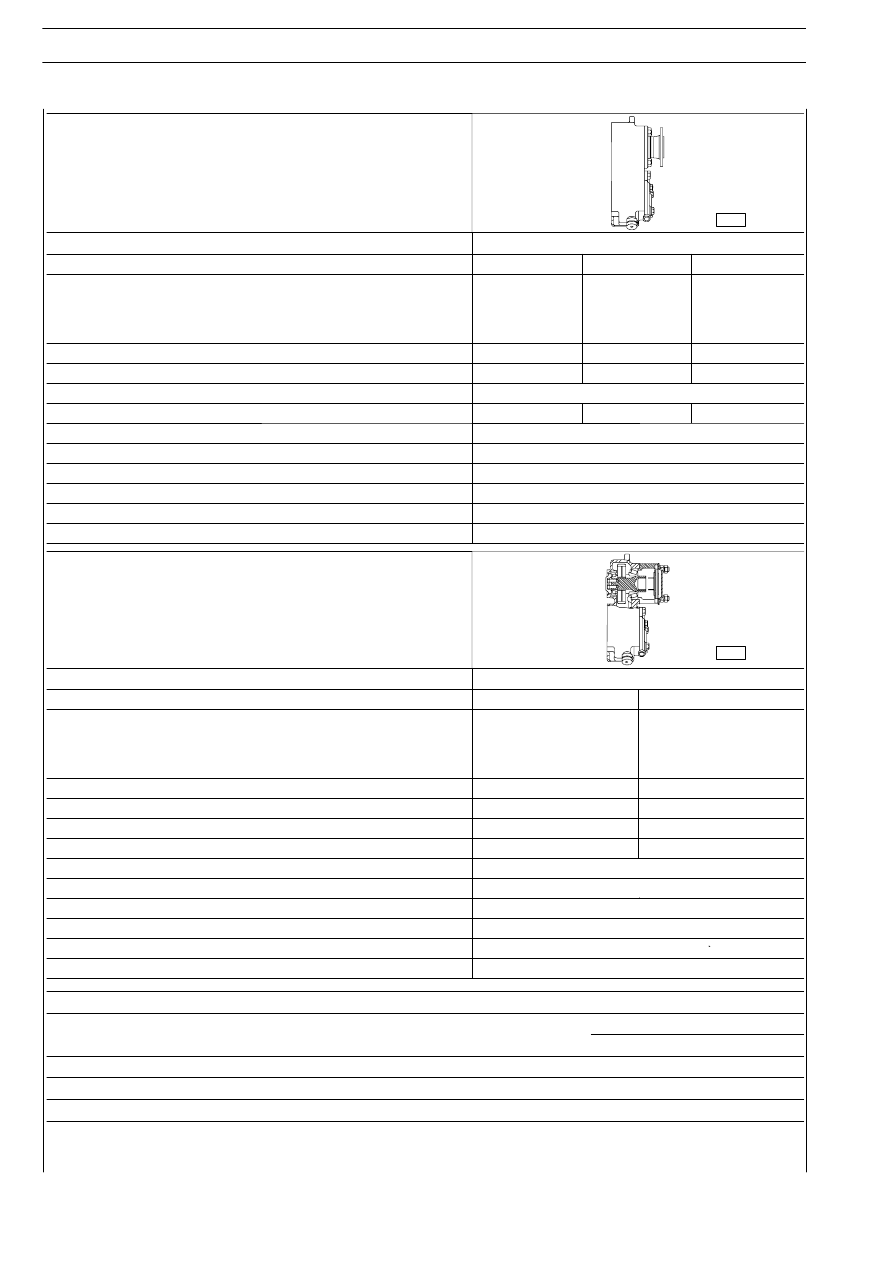

ZF POWER TAKE-OFF

For transmissions ZF 9 S 109

79004

TYPE

N71

/Ib-x

N71

/IC

Order No.

42116212

42116213

PTO output rev ratio/engine rev no.:
- normal
- over-multiplied
- reduced

0.72

-
-

PTO output rev ratio / PTO input rev ratio

1

Rated torque at PTO output with 1500 rev/min

Nm

500

Expected duration with rated torque and 1500 rev/min at output hours

500

Transmission detectable torque

Nm

1000

Rotation direction

engine direction

Type of motion output (vehicle travelling direction)

rear

yp

p

(

g

)

with flange

with pump attachment

Control

pneumatic

Weight applied on barycenter

N

70

45

Application

on transmission rear side

POWER TAKE-OFF

79005

ZF TYPE

N71

/2b-x

N71

/2c-x

Order No.

42116214

42116215

PTO output rev ratio/engine rev no.:
- normal
- over-multiplied
- reduced

0.95

-
-

PTO output rev ratio / PTO input rev ratio

1.318

Rated torque at PTO output with 1500 rev/min

Nm

300

Expected duration with rated torque and 1500 rev/min at output hours

500

Transmission detectable torque

Nm

1000

Rotation direction

engine direction

Type of motion output (vehicle travelling direction)

rear

yp

p

(

g

)

with flange

with pump attachment

Control

pneumatic

Weight applied on barycenter

N

110

90

Application

on transmission rear side

TIGHTENING TORQUES

ELEMENT

TORQUE

ELEMENT

Nm

kgm

M12 stud bolts for power take-off fastening*

20

2

M12 nuts for power take-off or oil pump fastening stud bolts

79

7.9

Flange fastening screw

50

5

*

Apply sealer TEROSONFLUID 307 on the threading to be screwed on the gearbox

208

POWER TAKE-OFF

S

TRALIS

AT/AD

Base - January 2003

ZF POWER TAKE-OFF

For transmissions ZF 9 S 109

79006

TYPE

N109/10b

Order No.

42116179

42116180

42116174

PTO output rev ratio/engine rev no.:
- normal
- over-multiplied
- reduced

0.88
1.14
0.96

1.08
1.40
1.18

1.421

1.83
1.55

PTO output rev ratio / PTO input rev ratio

1.222

1.5

1.963

Rated torque at PTO output with 1500 rev/min

Nm

400

340

270

Expected duration with rated torque and 1500 rev/min at output hours

500

Transmission detectable torque

Nm

-

-

-

Rotation direction

engine direction

Type of motion output (vehicle travelling direction)

rear with flange

Control

pneumatic

Weight

kg

23

Weight applied on barycenter

N

-

Application

on transmission rear side

ZF POWER TAKE-OFF

For transmissions ZF 9 S 109

79007

TYPE

N109/10c

Order No.

42116175

42116176

PTO output rev ratio/engine rev no.:
- normal
- over-multiplied
- reduced

0.88
1.14
0.96

1.08
1.40
1.18

PTO output rev ratio / PTO input rev ratio

1.222

1.5

Rated torque at PTO output with 1500 rev/min

Nm

400

340

Expected duration with rated torque and 1500 rev/min at output hours

-

-

Transmission detectable torque

Nm

-

-

Rotation direction

engine direction

Type of motion output (vehicle travelling direction)

rear with flange

Control

pneumatic

Weight

kg

23

Weight applied on barycenter

N

230

Application

on transmission rear side

TIGHTENING TORQUES

ELEMENT

TORQUE

ELEMENT

Nm

kgm

M12 stud bolts for power take-off fastening*

20

2

M12 nuts for power take-off or oil pump fastening stud bolts

79

7.9

Flange fastening screw

50

5

*

Apply sealer TEROSONFLUID 307 on the threading to be screwed on the gearbox
