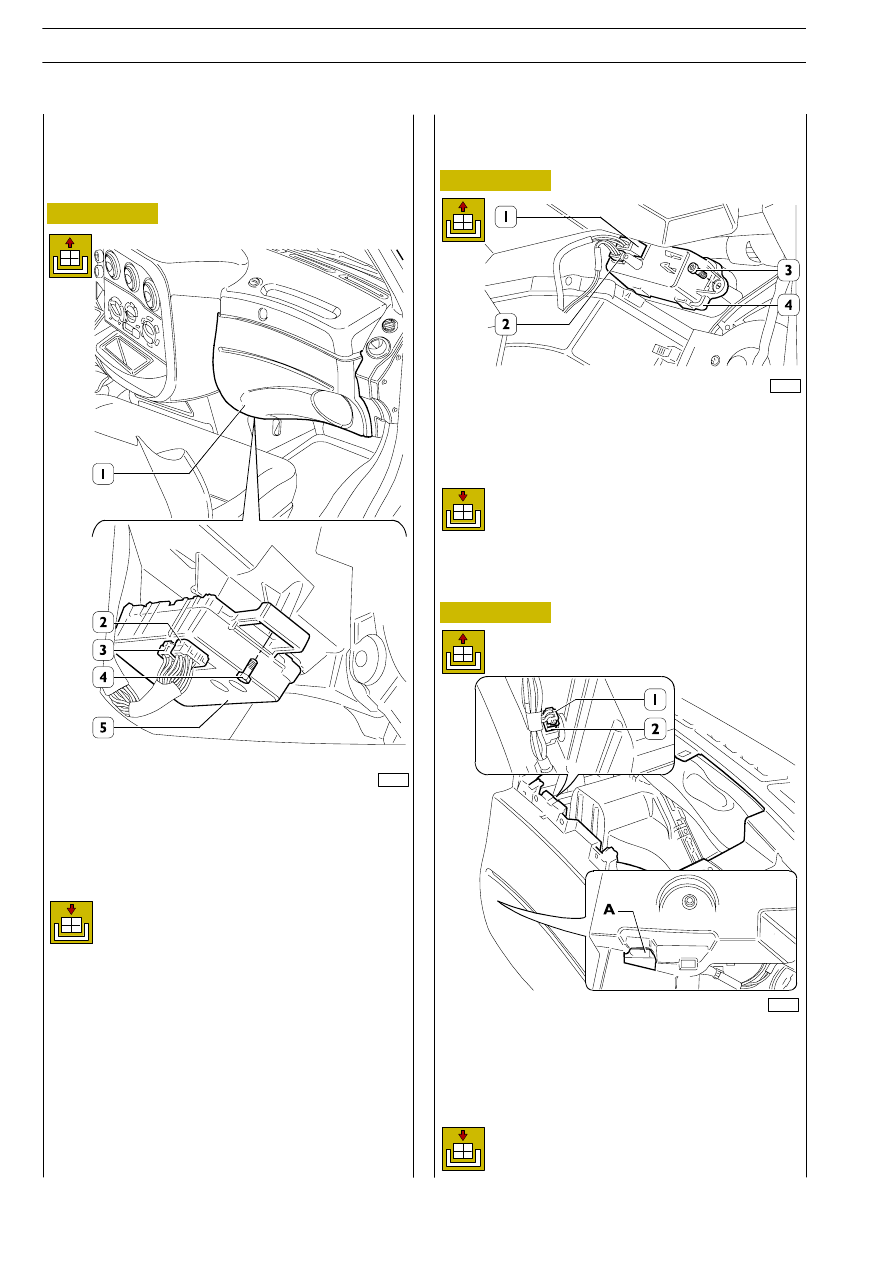

- Remove the glove compartment by following the

procedure described above.

- Disconnect the electrical connection (1), remove the

anti-frost sensor (2) through the slot A illustrated in the
detail after turning over the bottom door on the
passenger side.

- Turn over the bottom door on the passenger side.
- Disconnect the electrical connections (1) and (2).
- Unscrew the fixing screws (3) and remove the electronic

control (4).

- Turn over the bottom door on the passenger side (1).

- Disconnect the electrical connections (2) and (3).

- Unscrew the fixing screws (4) and remove the control

unit (5).

52296

52297

52298

Figure 30

Figure 31

Figure 32

553248

Air-conditioner unit control unit

Removal - Refitting
Removal

Refitting

Refit the control unit by carrying out the operations
described for removal in reverse order.

ELECTRONIC CONTROLLER
Removal - Refitting
Removal

Refitting

Refit the control unit by carrying out the operations
described for removal in reverse order.

ANTI-FROST SENSOR
Removal - Refitting
Removal

Refitting

Refit the anti-frost sensor by carrying out the
operations described for removal in reverse order.

30

CAB AIR-CONDITIONING

D

AILY

REPAIRS

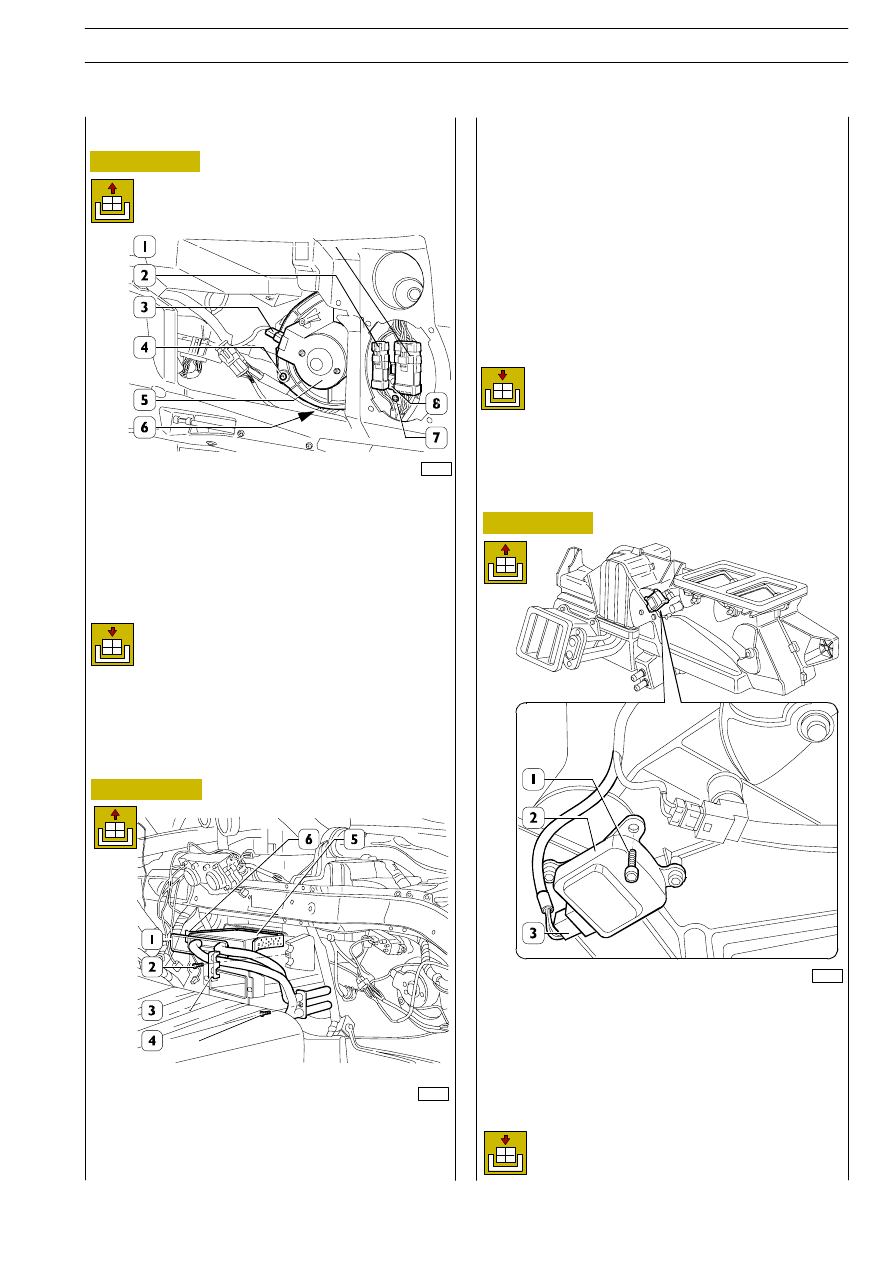

- Remove the fascia covering, following the procedure

described above.

- Disconnect the electrical connection (3) from the

activator, (2) located at the point shown in the figure.

- Unscrew the fixing screws (1) and remove the activator

(2) from its seat.

Refitting

Refit the radiator by carrying out the operations for
removal in reverse order, taking care to replace the
seals (1) and (6) if they are damaged.

- Remove the seal clamp.

- Disconnect the pipes from the heater.

- Remove the fascia covering, following the procedure

described above, so as to access the radiator fixing
points.

- Unscrew the screw (2) securing the stand anchoring the

pipe (3), unscrew the screw (4) securing the pipes to the
heater.

- Extract the radiator (5) from the heater and remove the

seals (1) and (6).

Refitting

Refit the electric fan by carrying out the operations
for removal in reverse order, taking care to replace
the gasket (6) if it is damaged.

- Turn over the bottom door on the passenger side,

following the procedure described above.

- Disconnect the electrical connections (1), (2) and (3).
- Unscrew the screw (7) and remove the connector

bracket (8) to access the fixing screw (4).

- Unscrew the fixing screw (4), remove the electric fan (5)

and the gasket (6).

Removal

52299

52300

Figure 33

Figure 34

553215

HEATER RADIATOR

Removal - Refitting
Removal

- Drain off the engine coolant.
- Unscrew the fixing screws and move the expansion tub

to one side so as to be able to access the heater coolant
inlet/outlet couplings.

553252

MIXING ACTIVATOR

Removal - Refitting
Removal

Figure 35

52301

Refitting

For refitting, carry out the procedure described for
removal in reverse order.

Removal - Refitting

CAB AIR-CONDITIONING

31

D

AILY

553237

ELECTRIC FAN

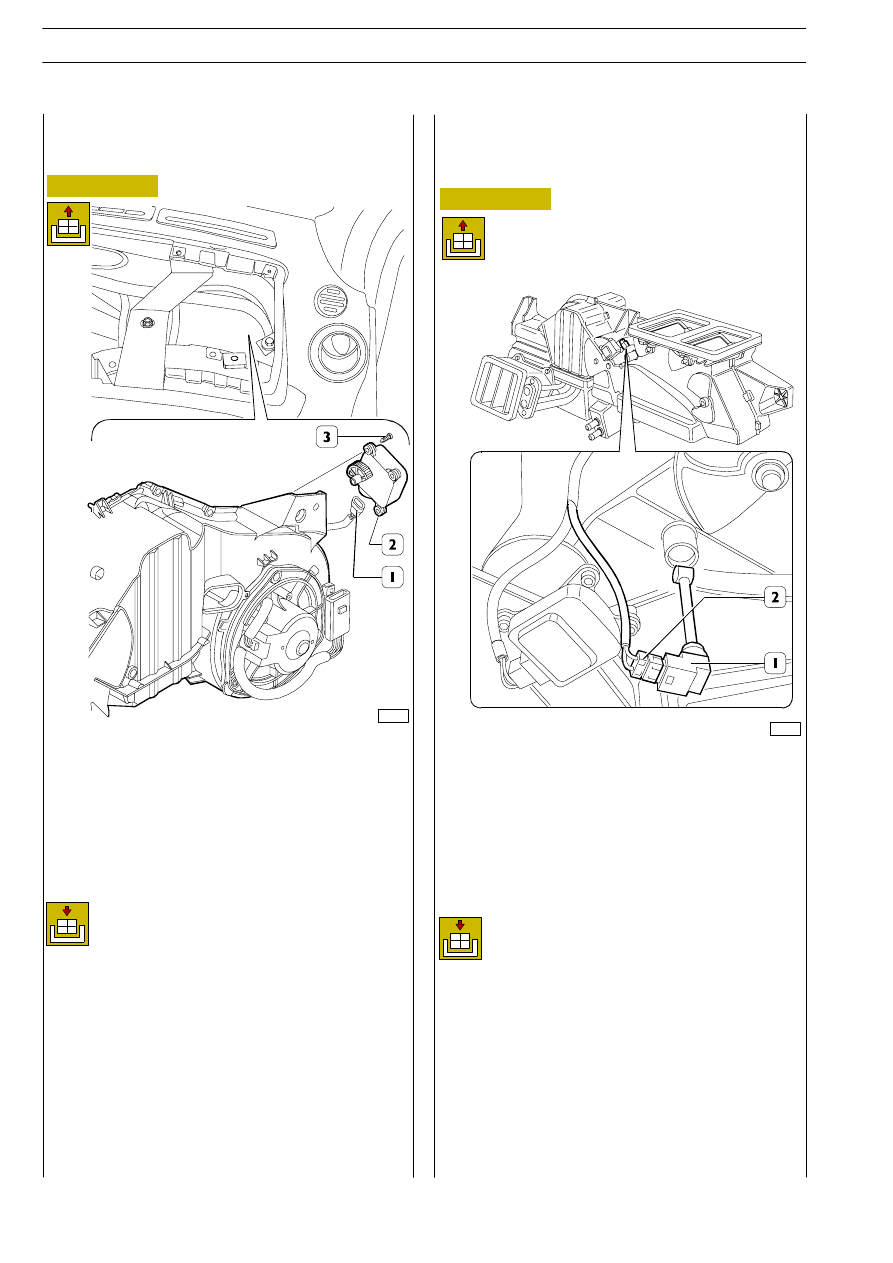

- Remove the fascia covering and partially remove the

heater unit, without taking it out of the vehicle, following
the procedure described above, to access the sensor.

- Disconnect the electrical connection (2), lift up and

remove the sensor (1) from the heater unit.

- Remove the glove compartment, following the

procedure described above.

- Disconnect the electrical connection (1) from the

actuator, located at the point shown.

- Unscrew the fixing screws (3) and remove the actuator

(2) from the heater unit.

52302

52303

Figure 36

Removal - Refitting
Removal

Refitting

Refit the unit by carrying out the procedure
described for removal in reverse order, checking the
cogged sector couples correctly.

Refitting

For refitting, carry out the procedure described for
removal in reverse order.

Removal - Refitting
Removal

553253

AIR INTAKE ACTUATOR

553241

TREATED AIR SENSOR

Figure 37

32

CAB AIR-CONDITIONING

D

AILY

52304

Figure 38

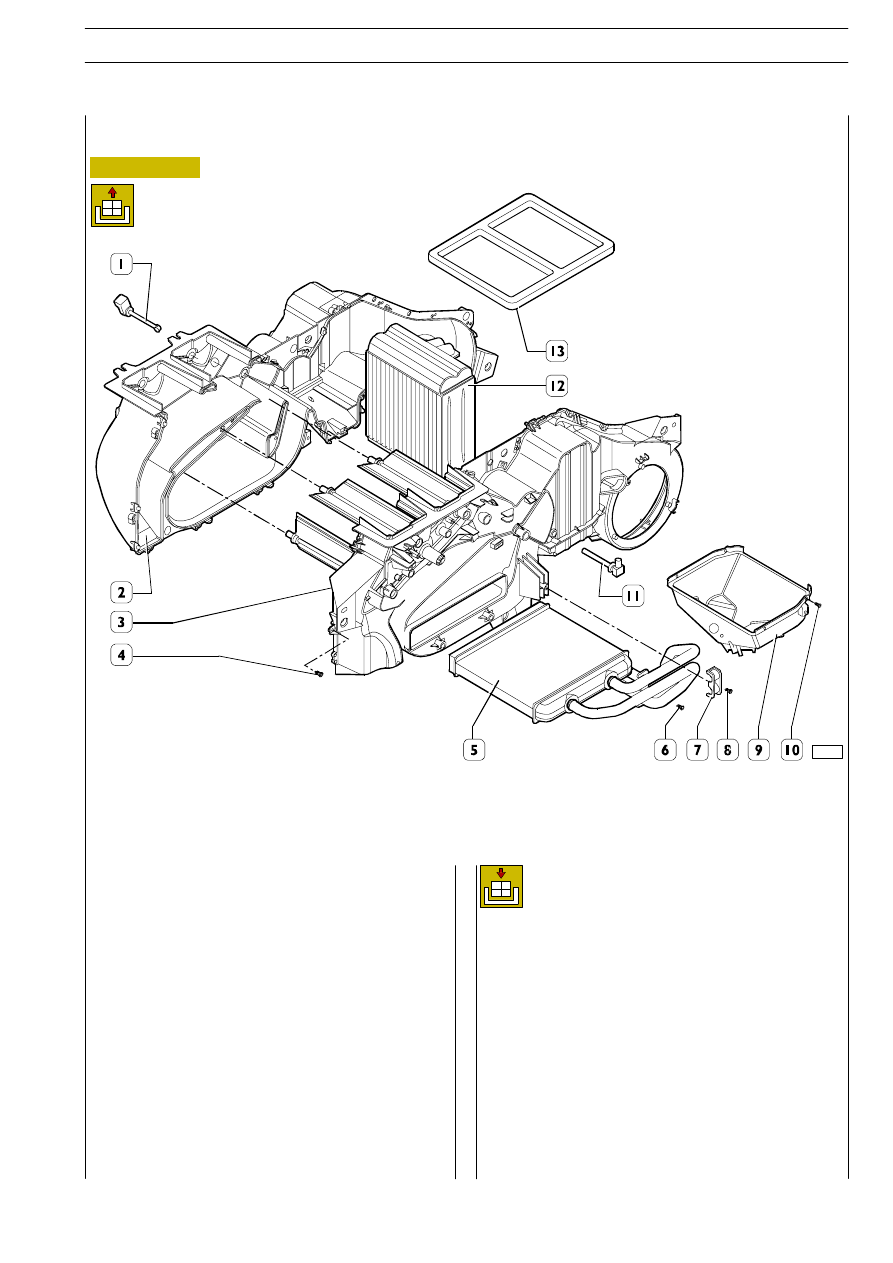

- Remove the heater/air-conditioner unit, following the

procedure described in the above figures.

- Disconnect the electrical connections from the actuators

and sensors.

- Lift up and remove the temperature sensors (1) and (11).
- Remove the adhesive strip from the duct connection bay,

unscrew the fixing screws (10) and take out the moulding
(9) complete with drain pipe and control unit.

- Unscrew the screws securing the pipe (6), the screw (8)

securing the bolt (7) and carefully remove the radiator (5)
from the heater.

- Unscrew the fixing screws (4) and separate the front (3)

and rear (2) boxes.

- Remove the air duct gasket (13).
- Take out the evaporator unit (12) with the expansion

valve and pipe.

Refitting

For refitting, carry out the procedure described for
removal in reverse order, taking care to replace the
radiator and evaporator gaskets if they are damaged.

Removal - Refitting
Removal

CAB AIR-CONDITIONING

33

D

AILY

553231

EVAPORATOR UNIT
