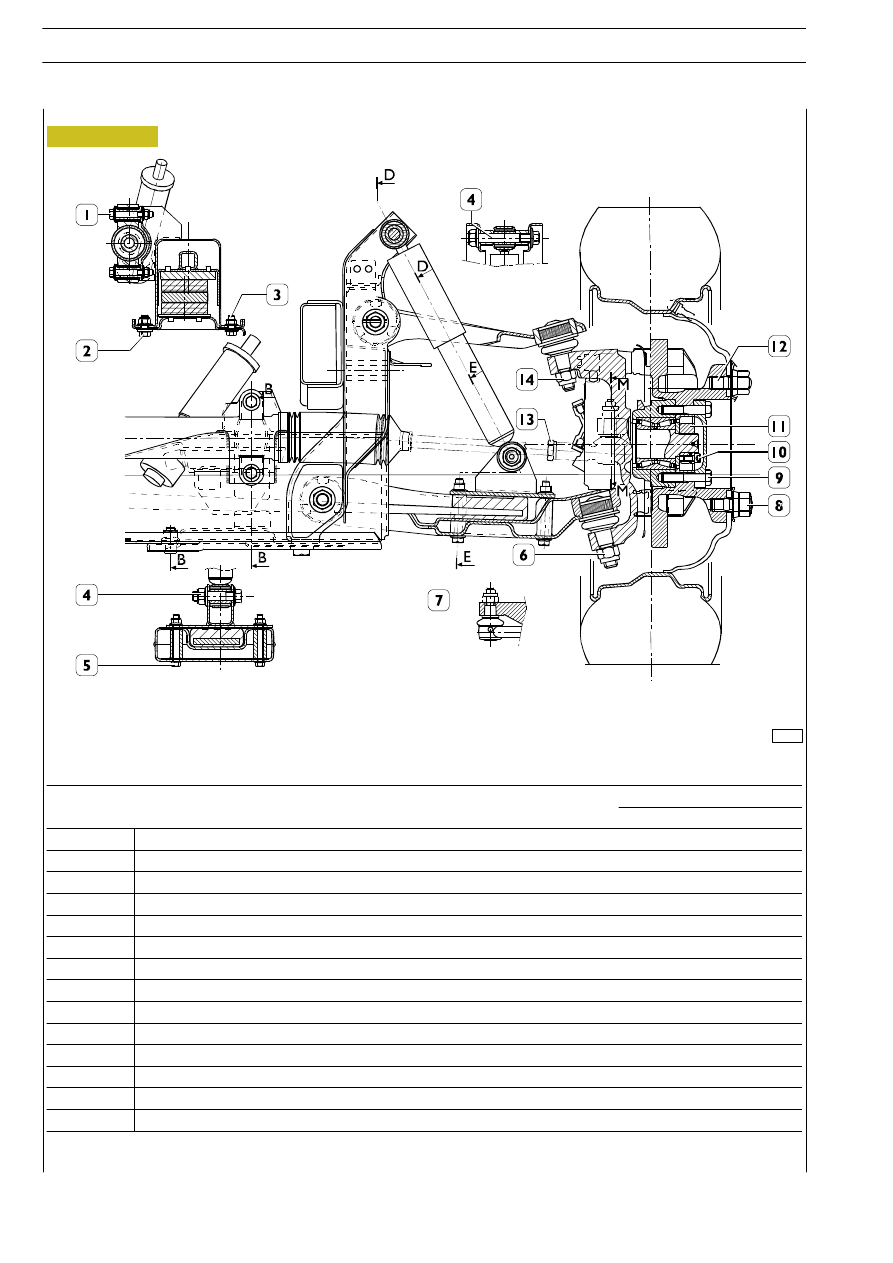

SECTION D-D

SECTION M-M

SECTION E-E

SECTION B-B

49351

Figure 7

18

FRONT MECHANICAL SUSPENSIONS

D

AILY

Base - May 2004

COMPONENT

TORQUE

COMPONENT

Nm

kgm

1

Screw for nut securing steering gear housing

50

÷ 61

5

÷ 6.1

2

M12 screw for nut securing leaf spring mounting to the cross member

100

÷ 124

10

÷ 12.4

3

M10 screw for nut securing leaf spring mounting to the cross member

39

÷ 48

3.9

÷ 4.8

4

Nut for screw securing shock absorber top and bottom

124

÷ 152

12.4

÷ 15.2

5

Screw for nut securing shock absorber mounting to bottom suspension arm

39

÷ 48

3.9

÷ 4.8

6

Nut securing bottom suspension arm ball joint to the stub axle

160

÷ 180

16

÷ 18

7

Nut securing steering gear housing tie rod ball joint to the stub axle

68

÷ 83

6.8

÷ 8.3

8

Nut securing wheel

284

÷ 342

28.4

÷ 34.2

9

Screw securing cover and brake disc to wheel hub

98.1

÷ 107.9

9.8

÷ 10.7

10

Screw retaining ring nut securing hub to stub axle

20

÷ 24

2

÷ 2.4

11

Ghiera fissaggio mozzo al fuso snodo

257

÷ 314

25.7

÷ 31.4

12

Stud to brake disc (apply LOCTITE 242 or 270 sealant to the thread)

85

÷ 104

8.5

÷ 10.4

13

Nut securing ball joint to the steering gear housing tie rod

70

÷ 100

7

÷ 10

14

Nut securing top suspension arm ball joint to the stub axle

125

÷ 140

12.5

÷ 14

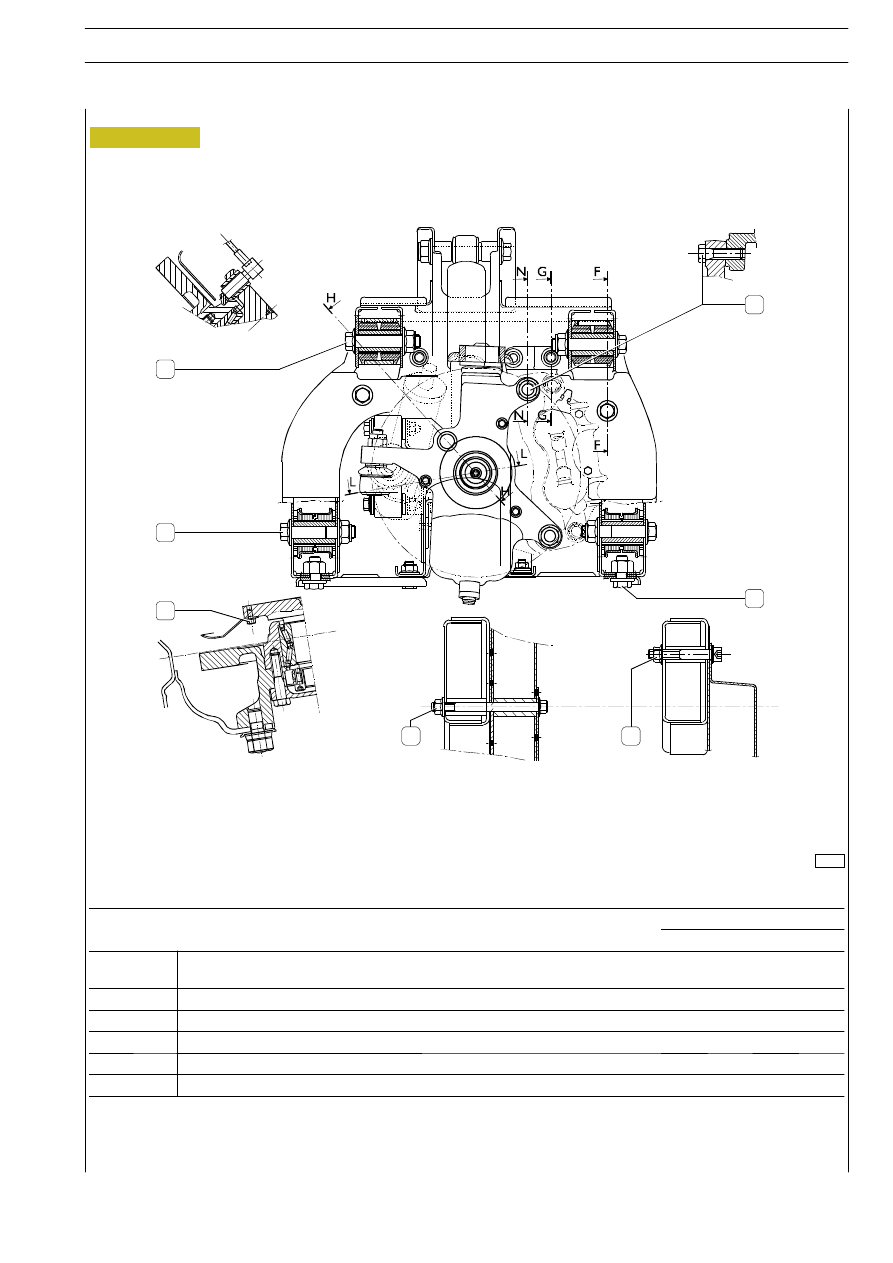

SECTION N-N

SECTION G-G

SECTION F-F

SECTION L-L

SECTION H-H

49352

Figure 8

1

2

3

4

5

6

7

FRONT MECHANICAL SUSPENSIONS

19

D

AILY

Base - May 2004

COMPONENT

TORQUE

COMPONENT

Nm

kgm

1 - 2

Screw for nut securing suspension arm to the top cross member and bottom to
the cross member

170

÷ 280

17

÷ 28

3

Screw securing disc guard to the axle stub

6

÷ 7.5

0.6

÷ 0.7

4

Nut for screw securing cross member to chassis frame

83

÷ 101

8.3

÷ 10.1

5

Nut for screw securing cross member to chassis frame

83

÷ 101

8.4

÷ 10.1

6

Screw securing caliper mounting to the axle stub

170

÷ 196

17.0

÷ 19.6

7

M14 screw securing covers to the cross member

151

÷ 184

15.1

÷ 18.4

88671

88672

88673

88674

Figure 9

Figure 10

Figure 11

Figure 12

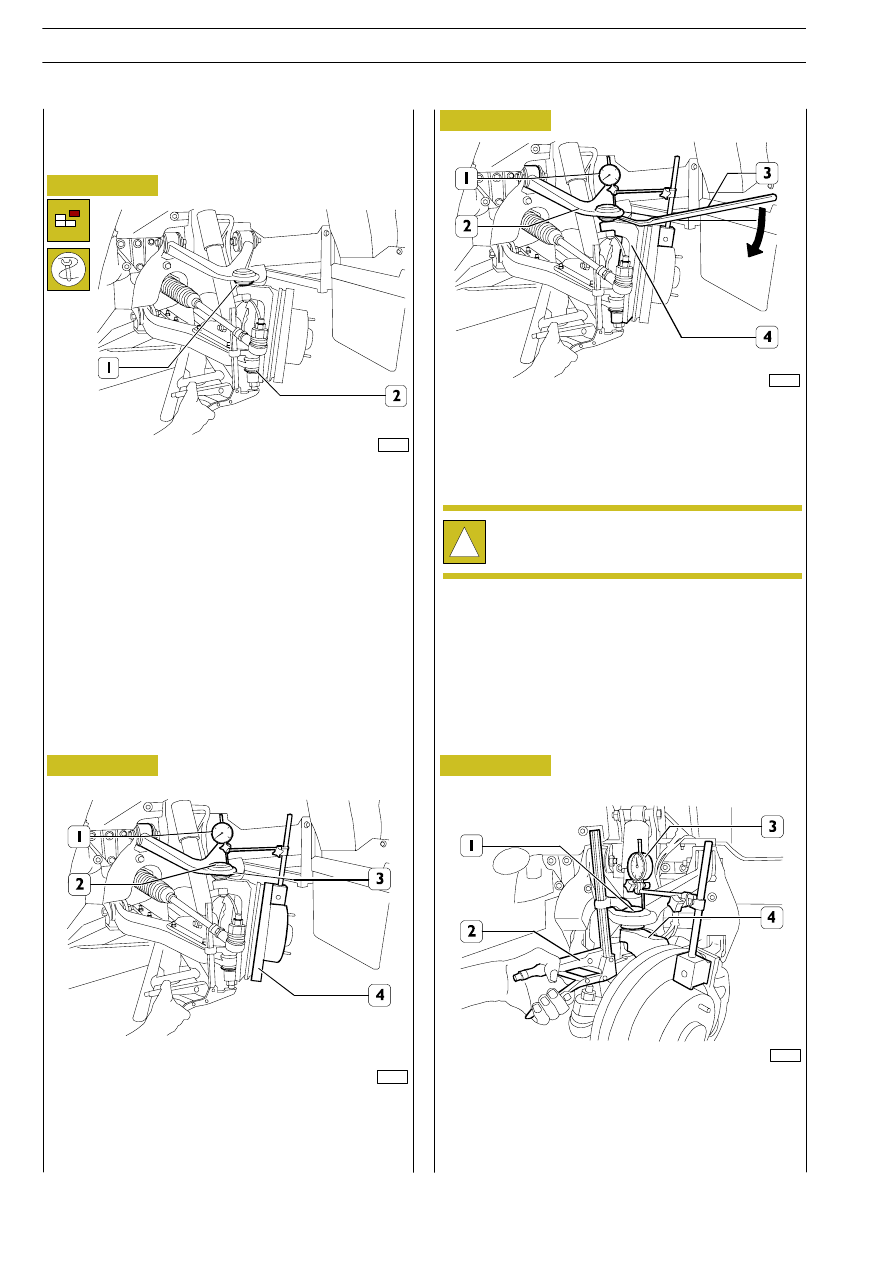

Adjust vehicle on flat ground and lock rear wheels.
Unloosen rear wheels securing nuts.
By a hydraulic jack, lift the vehicle on front side and rest it on
two supporting stands.
Unscrew wheels securing nuts and detach wheels again by
hydraulic truck 99321024.
Check that protection cowlings (1 and 2) of articulated heads
are not damaged.

By suitable lever (3) resting on articulated spindle (4), lift
swinging arm (2) as much as possible and reset comparator
(1).

Apply the magnetic base of comparator 99395684 (1) to
brake disk (4) and position comparator tracer point on the
top of the articulated head (2) of upper swinging arm (3).
Pre-load comparator by approximately 4 mm.

By suitable pliers (2) applied on articulated head (1) and on
articulated spindle (4), apply strong pressure on head and
spindle and check comparator (3) hand displacement
corresponding to articulated head clearance.
If detected value is between 1.5 and 2.0 mm, the swinging arm
needs to be replaced, as described in relating chapter.

!

In operation, take care not to damage the protection
cowling of articulated head .

20

FRONT MECHANICAL SUSPENSIONS

D

AILY

Base - May 2004

61665

61664

52325

Figure 13

Figure 14

Figure 15

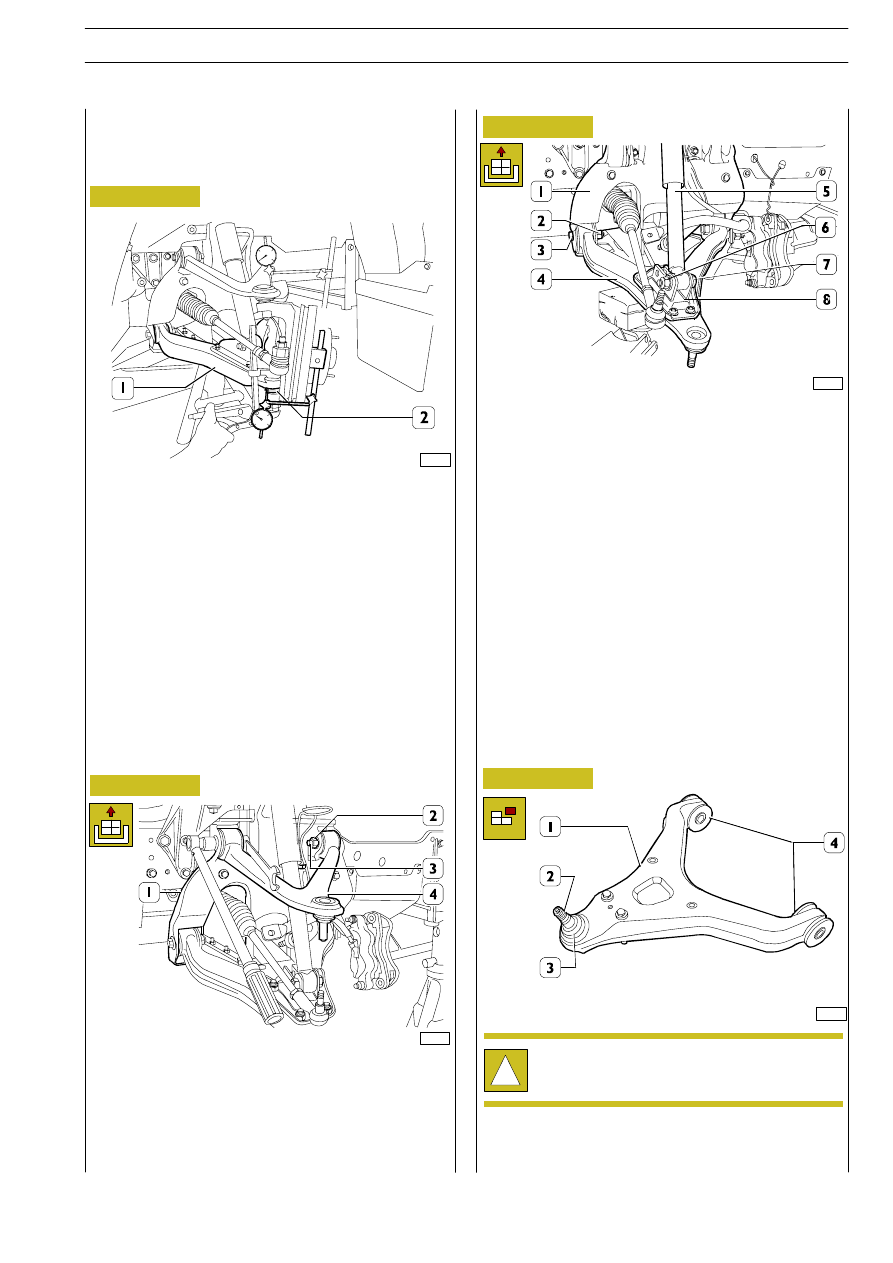

Suspension arms
Removal

Remove the stub axle as described under the relevant
heading (operation 520611 including removal of the wheel
hubs operation 520620).
Take out the nuts (2), extract the screws (3) and remove the
top suspension arm (4) from the mountings of the cross
member (1).

Replacing suspension arm bushings
Disassembly

Using general tools, extract the flexible bushings (4) from the
suspension arms (1).

!

If there is damage to the caps (3) protecting the link
pins (2) or if these have too much play, replace the
suspension arm (1).

Take out the nut (6) and remove the shock absorber (5) from
the mounting (8) of the bottom suspension arm, extracting
the screw (7).
Take out the nuts (2), extract the screws (3) and remove the
bottom suspension arm (4) from the mountings of the cross
member (1).

500760

OVERHAULING

THE

SUSPEN-

SION

Check the clearance of lower swinging arm
articulated head

88692

Figure 16

The check of the clearance of the articulated head (2) of
lower swinging arm (1) is similar to the one of upper swinging
arm.
If detected value is between 1.5 and 2.0 mm, the swinging arm
needs to be replaced, as described in relating chapter.

FRONT MECHANICAL SUSPENSIONS

21

D

AILY

Base - May 2004
