10

FRONT MECHANICAL SUSPENSIONS

D

AILY

Base - May 2004

Page

LEAF SPRING

25

. . . . . . . . . . . . . . . . . . . . . . . . . . .

- Removal

25

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Refitting

26

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

TORSION BAR SUSPENSION

27

. . . . . . . . . . . . . .

- Axle 5819 - vehicles 35C - 40C - 45C - 50C

27

.

- Description

27

. . . . . . . . . . . . . . . . . . . . . . . . . . .

SPECIFICATIONS AND DATA

28

. . . . . . . . . . . . .

- Front shock absorbers

28

. . . . . . . . . . . . . . . . . . .

- Stabilizer bar diameter

28

. . . . . . . . . . . . . . . . . . .

TOOLS

29

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

TIGHTENING TORQUES

31

. . . . . . . . . . . . . . . . .

- Vehicles 35 C - 40 C - 45 C - 50 C

31

. . . . . . . .

REPAIRS

33

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Check the clearance of upper swinging arm

articulated head

33

. . . . . . . . . . . . . . . . . . . . . . . .

- Check the clearance of lower swinging arm

articulated head

34

. . . . . . . . . . . . . . . . . . . . . . . .

OVERHAULING THE SUSPENSION

35

. . . . . . . . .

TIE RODS

35

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Removal

35

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Replacing swivel heads

35

. . . . . . . . . . . . . . . . . . .

- Refitting

36

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

TORSION BARS

36

. . . . . . . . . . . . . . . . . . . . . . . . .

- Removal

36

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Replacing silentbloc and limit stops

37

. . . . . . . . .

- Replacing link pins

37

. . . . . . . . . . . . . . . . . . . . . .

- Refitting

38

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Adjusting torsion bar pre-load

40

. . . . . . . . . . . . .

STABILIZER BAR

41

. . . . . . . . . . . . . . . . . . . . . . . . .

Page

- Removal

41

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Refitting

41

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

FRONT SHOCK ABSORBERS

41

. . . . . . . . . . . . . .

- Removal

41

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Refitting

41

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

TORSION BAR SUSPENSION

43

. . . . . . . . . . . . . .

- Axle 5823 - vehicles 60C - 65C

43

. . . . . . . . . . .

- Description

43

. . . . . . . . . . . . . . . . . . . . . . . . . . .

SPECIFICATIONS AND DATA

44

. . . . . . . . . . . . .

- Front shock absorbers

44

. . . . . . . . . . . . . . . . . . .

- Stabilizer bar

44

. . . . . . . . . . . . . . . . . . . . . . . . . .

TIGHTENING TORQUES

45

. . . . . . . . . . . . . . . . .

EQUIPMENT

47

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

REPAIR OPERATIONS

48

. . . . . . . . . . . . . . . . . . . .

SUSPENSION OVERHAUL

48

. . . . . . . . . . . . . . . .

- Lower tie rod articulated heads replacement

48

.

TORSION BARS

48

. . . . . . . . . . . . . . . . . . . . . . . . .

- Removal

48

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Rubber bush replacement

49

. . . . . . . . . . . . . . . .

- Removal

49

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Refitting

49

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Torsion bar preload adjustment

52

. . . . . . . . . . . .

The front suspension has independent wheels of the type:

- with an articulated quadrilateral with a transverse leaf spring for axles 5817 and 5818;

- with longitudinal torsion bars for axle 5819 and 5823.

62102

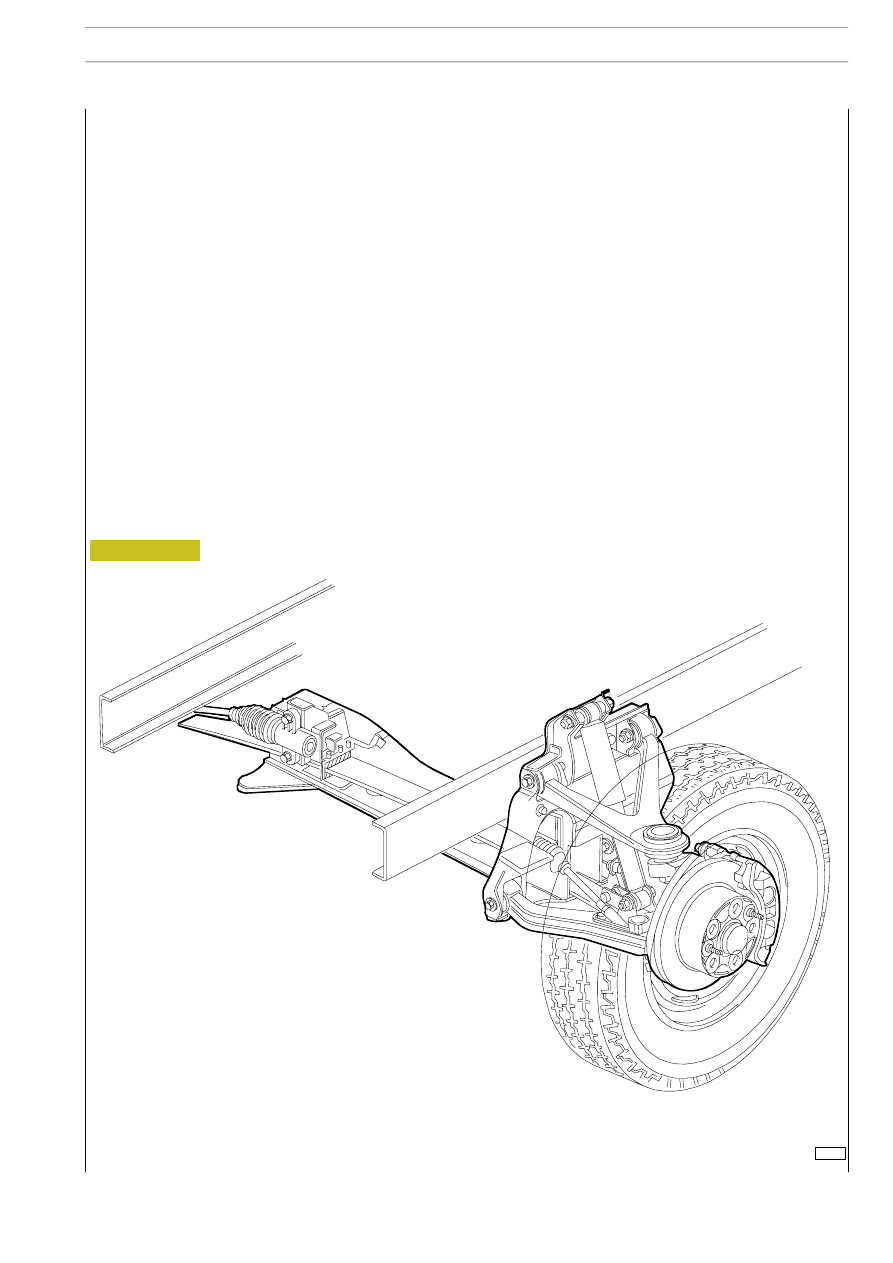

Figure 1

ARTICULATED QUADRILATERAL SUSPENSION WITH TRANSVERSE LEAF SPRING
(vehicles 29l - 35s - 35c)

The suspension comprises:

- two top triangular suspension arms, composed of a sheet-metal shell, connected by elastic bushings to the crosspiece by pins

articulated to the stub axle;

- two bottom triangular suspension arms, composed of two sheet-metal half-shells welded together, connected by elastic

bushings with metal reinforcement to the crosspiece and pins articulated to the stub axle.
The bottom suspension arms have reaction points for the leaf spring and the bottom mountings of the shock absorbers;

- a single-blade leaf spring, made of composite material for axles 5817 mounted on vehicles 29 L and 35 S, steel for axles 5818

mounted on vehicles 35 C; the spring is kept inside the crosspiece by two top reaction plugs fitted on the ends of the spring
housed in the seats in the bottom suspension arms.
The steel leaf spring, due to the resistance it provides for the rolling movements of the vehicle, makes mounting the front
stabilizer bar superfluous;

- two double-acting hydraulic shock absorbers with integrated limit stops;

- stabilizer bar on vehicles 29 L - 35 S.

DESCRIPTION

FRONT MECHANICAL SUSPENSIONS

11

D

AILY

Base - May 2004

52322

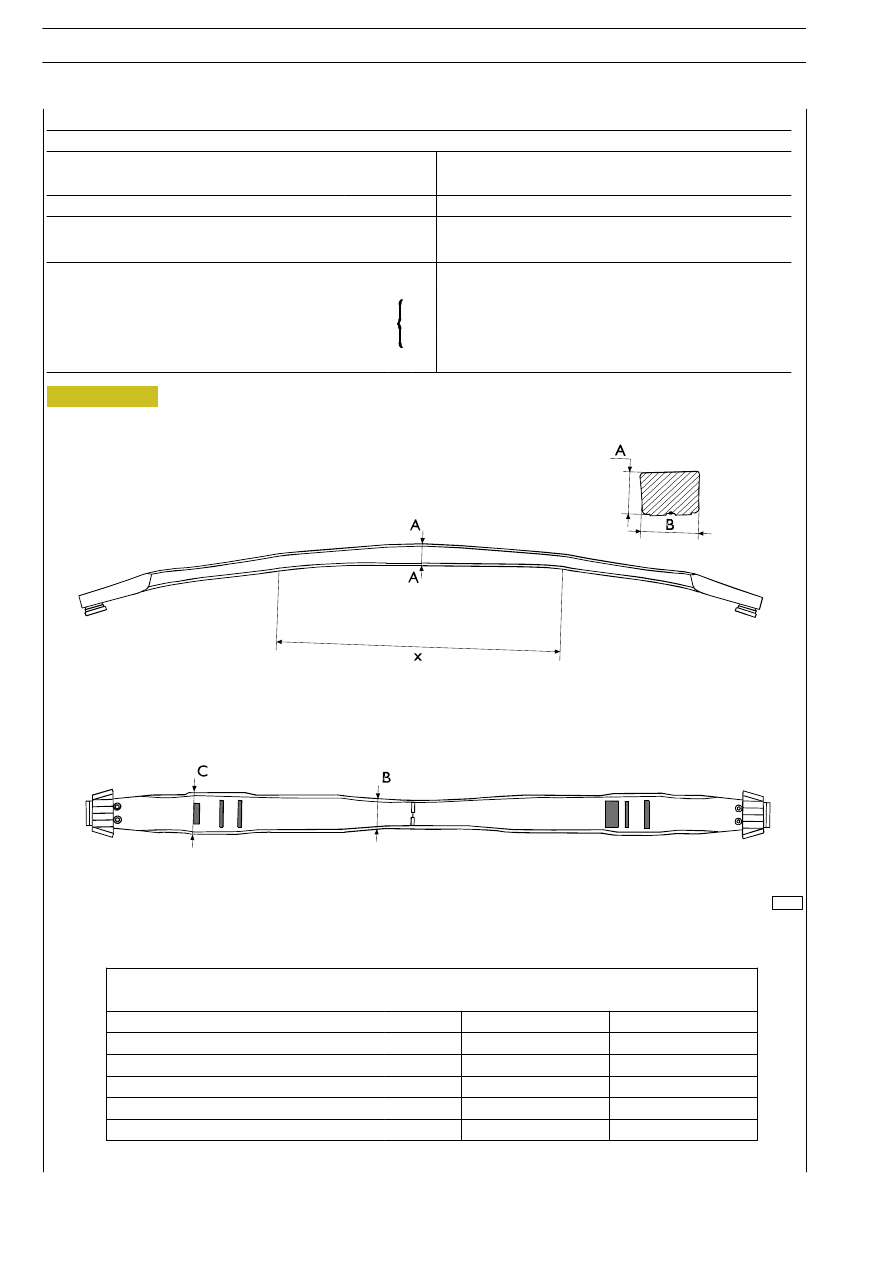

Figure 2

COMPOSITE LEAF SPRING

SECT. A-A

12

FRONT MECHANICAL SUSPENSIONS

D

AILY

Base - May 2004

Models: 29 L - 35 S

Transverse

Nº 1

Transverse

Nº 1

Spring length

(mm)

1313.2

Sheet thickness

measured at

(mm)

A

39.92

± 0.50

Sheet width

measured at

(mm)

B

56.0

± 0.5

C

81.0

± 0.5

NEW LEAF SPRING CHECK DATA

29 L

35 S

STATIC LOAD

(N)

19865

21040

SAG WITH STATIC LOAD

(mm)

71.7

68.4

DYNAMIC LOAD

(N)

34270

37005

SAG WITH DYNAMIC LOAD

(mm)

123.7

120.4

FLEXIBILITY

± 5%1

(mm/kN)

277

307.0

DISTANCE BETWEEN SUPPORT PLUGS

(mm)

540

600

50824

Figure 3

STEEL LEAF SPRING

FRONT MECHANICAL SUSPENSIONS

13

D

AILY

Base - May 2004

Models: 35 C

Transverse

Nº 1

Spring length

(mm)

1365

± 3

Sheet thickness

(mm)

20

± 0.2

Sheet width

(mm)

80

± 0.5

NEW LEAF SPRING CHECK DATA

POSITION

LOAD

CAMBER

FLEXIBILITY

POSITION

daN

kg

CAMBER

(mm)

mm/100 daN

mm/100 kg

STATIC LOAD

845.1

861.5

70.25

8 31

8 15

DYNAMIC LOAD

1453.3

1481.4

120.8

8.31

8.15

Front suspension stabilizer bar (axle 5817)

Models: 29 L - 35 C

Stabilizer bar diameter

(mm)

18
