FUEL SYSTEM   6C – 35



INJECTION NOZZLE

(For 4JG2T Engine)

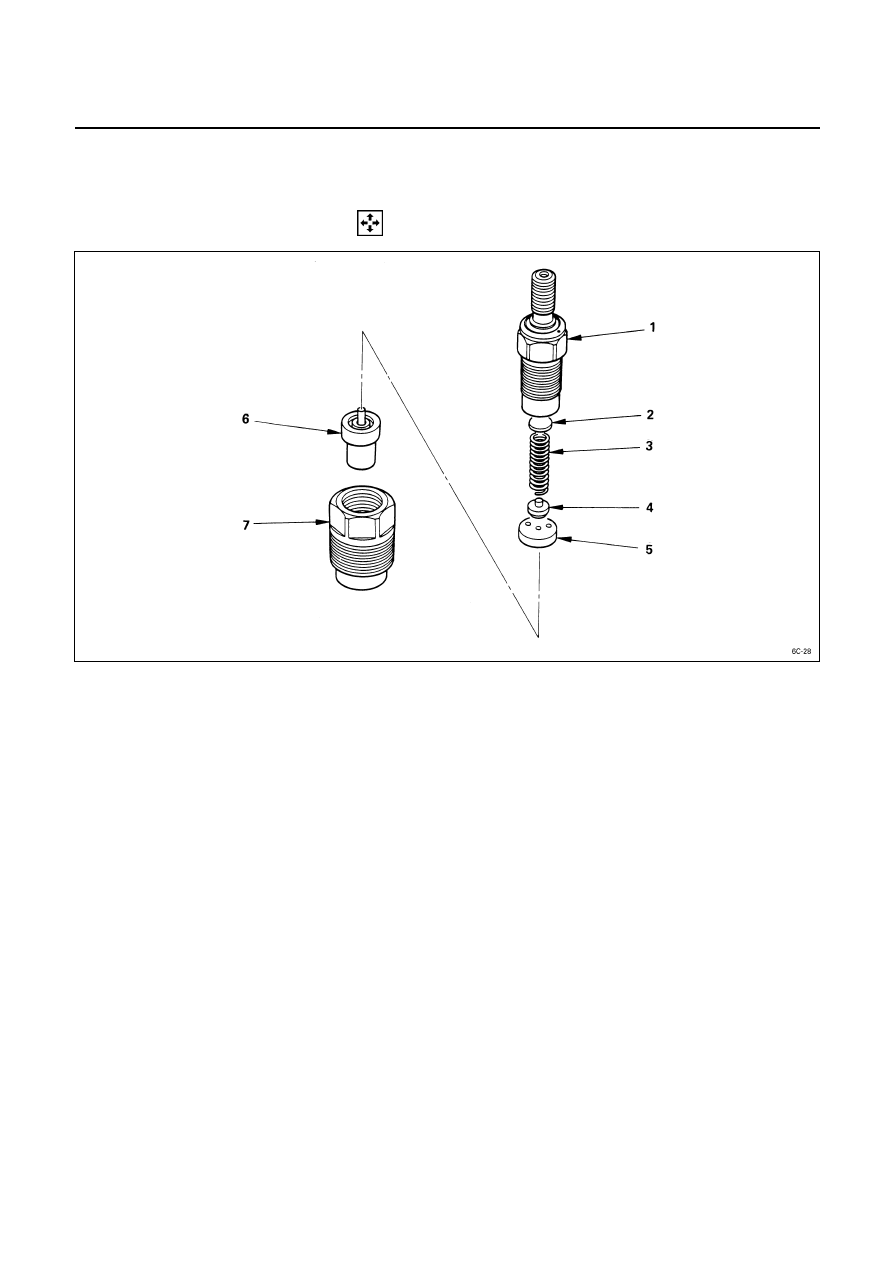

 DISASSEMBLY

























Disassembly Steps









J

 1.

Nozzle holder body





5.

Distance piece

   2.

Adjusting shim



J

 6.

Nozzle assembly

   3.

Spring



7.

Retained nut

   4.

Push rod







6C – 36  FUEL SYSTEM





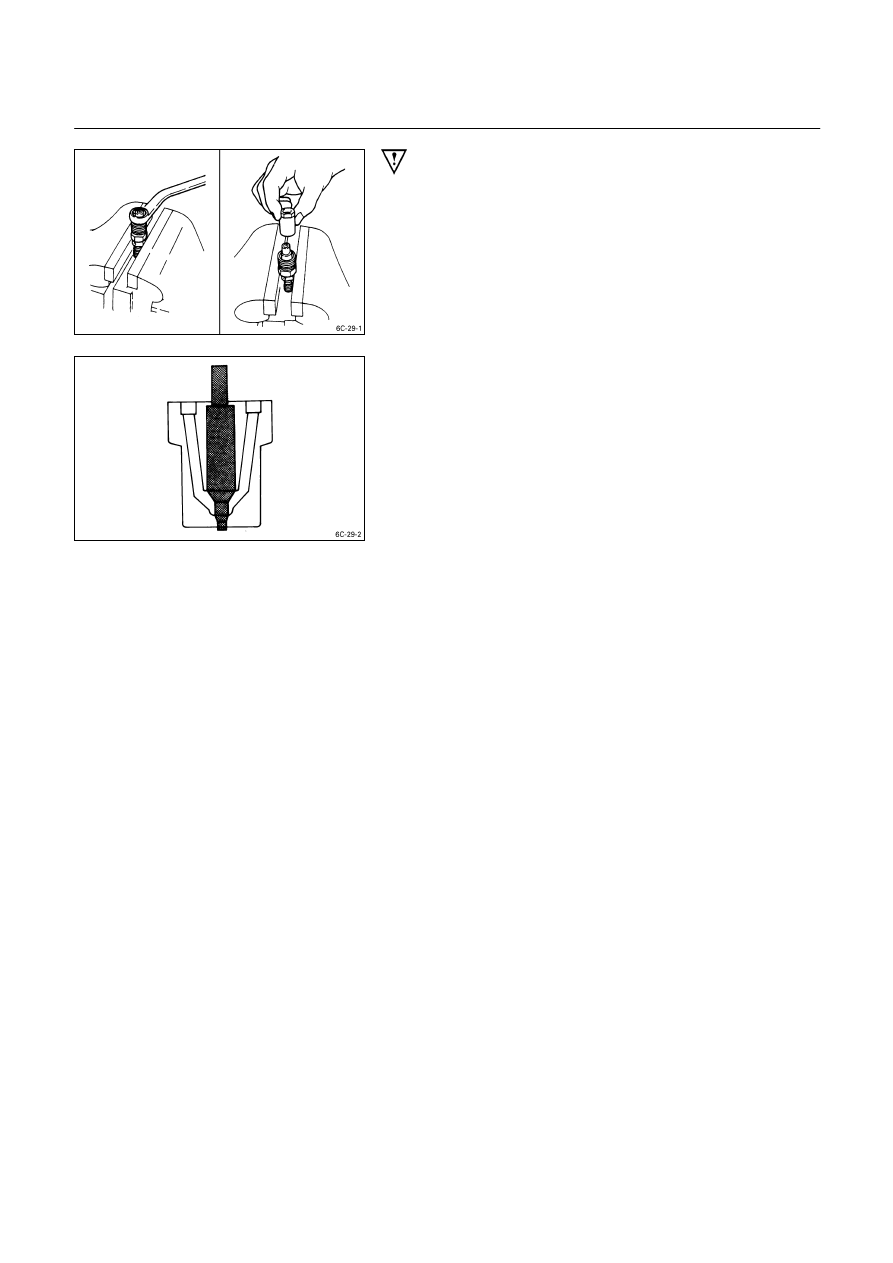

Important Operations

1. Nozzle

holder

body

Clamp the nozzle holder in a vise and remove the
retaining nut.











6. Nozzle

assembly

Keep nozzle assembly removed from the holder body
separated to maintain proper needle valve and body
combinations.

FUEL SYSTEM   6C – 37





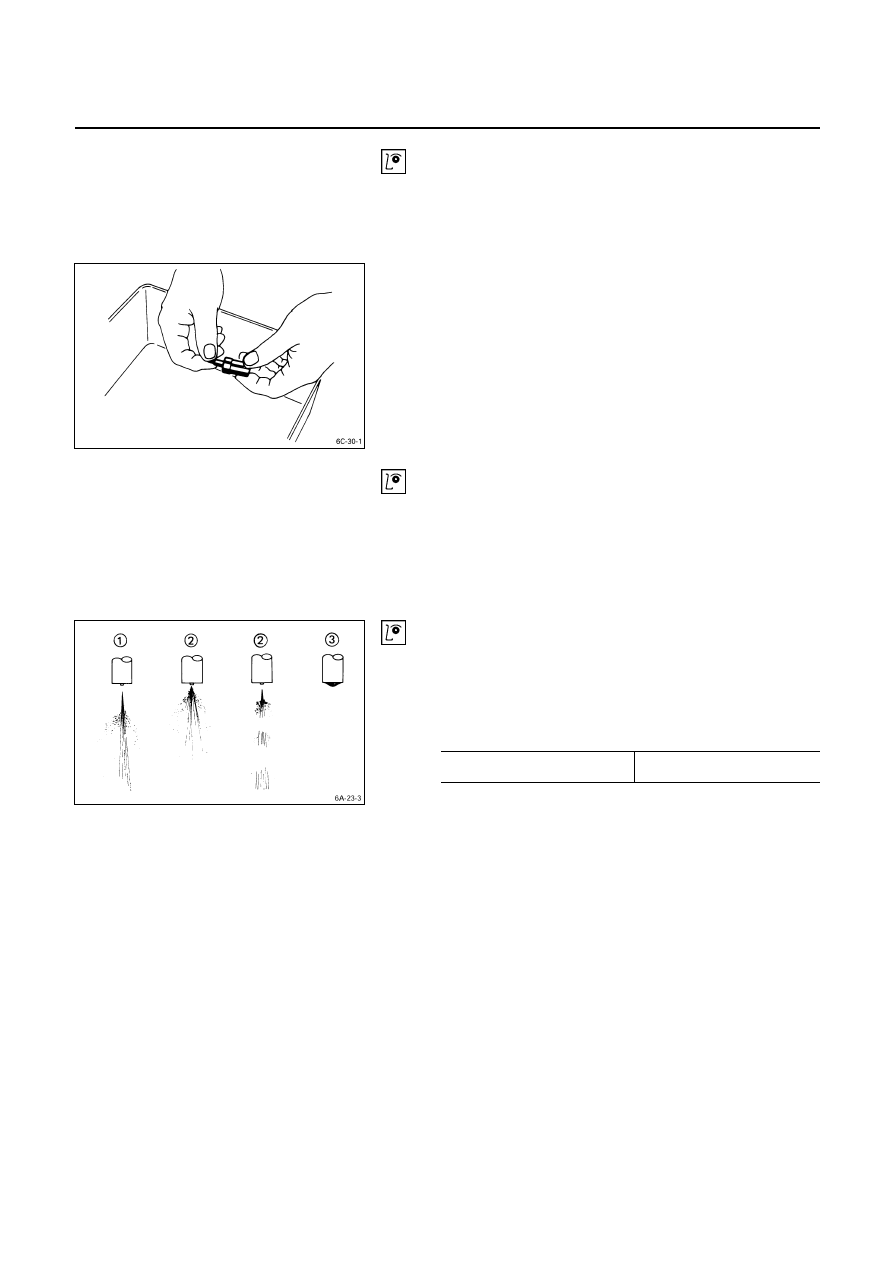

INSPECTION AND REPAIR

Make the necessary adjustments, repairs, and part
replacements if excessive wear or damage is discovered
during inspection.











Injection nozzle needle seizure inspection

1)  Remove the injection nozzle needle from the injection

nozzle body.

2)  Carefully wash the injection nozzle needle and the

injection nozzle body in clean diesel fuel.

3)  Check that the injection needle valve moves smoothly

inside the injection nozzle body.



If the injection needle valve does not move smoothly, it
must be replaced.









Injection nozzle body and injection needle
inspection

Check the injection nozzle body and the injection needle
valve for damage and deformation.
The injection nozzle assembly must be replaced if either of
these two conditions are discovered during inspection.







Injection Nozzle Inspection

Use a nozzle tester to check the injection nozzle opening
pressure and the spray condition.
If the opening pressure is above or below the specified
value, the injection nozzle must be replaced or adjusted.
Injection Nozzle Opening Pressure

kg/cm

2

 (psi/MPa)

4JG2T 150

(2,133/14.7)

















If the spray condition is bad, the injection nozzle must be
replaced or repaired.
Spray Condition



 Correct

‚

Incorrect (Restrictions in orifice)

ƒ

Incorrect (Dripping)









6C – 38  FUEL SYSTEM



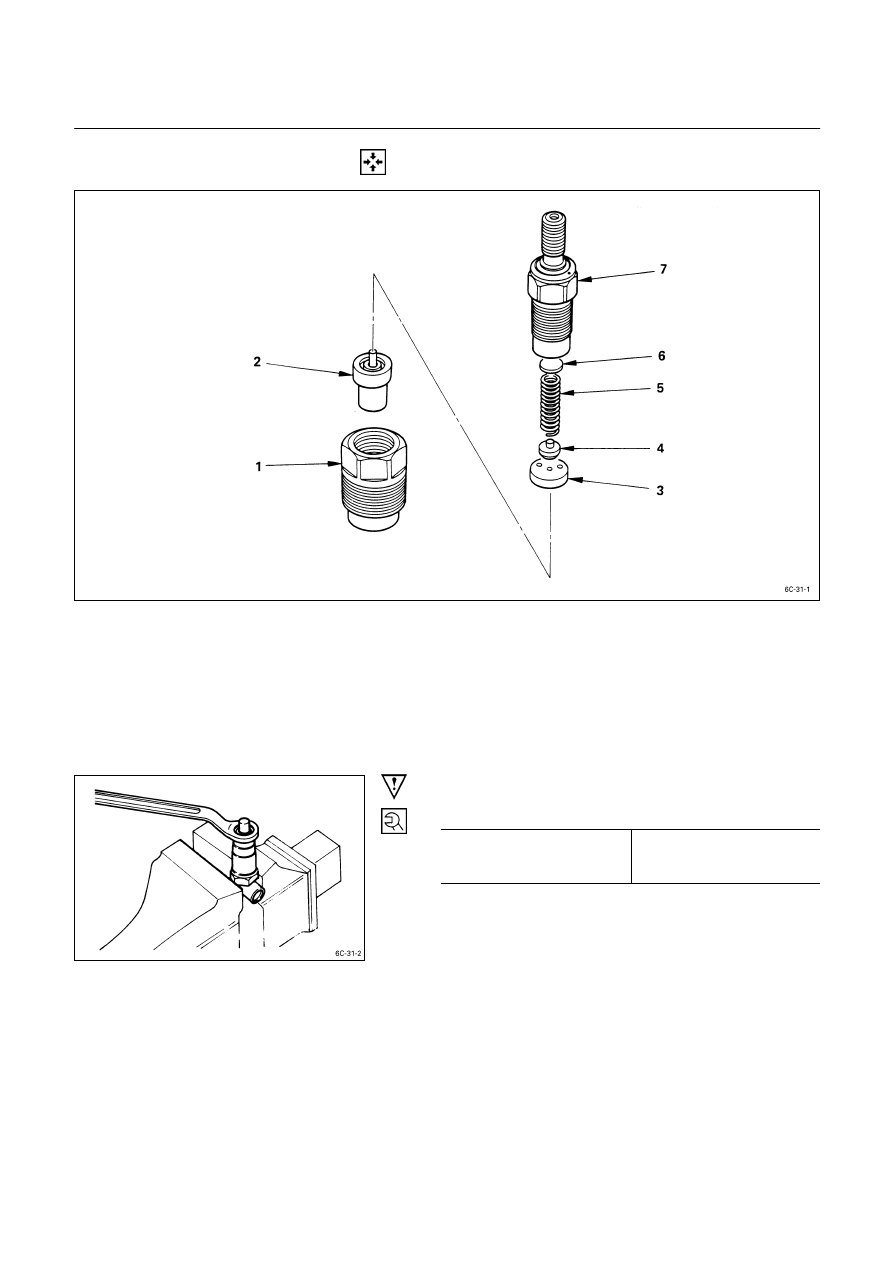

 REASSEMBLY

























Reassembly Steps







   1.

Retaining nut





5.

Spring

   2.

Nozzle



6.

Adjusting shim

   3.

Distance piece



J

 7.

Nozzle holder body

   4.

Push rod










Important Operations

7. Nozzle

holder

body

 Torque

kg·m (lb.ft/N·m)

3.0 – 5.0

(21.7 – 36.2/29.4 – 49.0)
